1933 г. |
|
|
|
|
|
|
VEFAR 2MD |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: ~110V/220V |
|
|
|
Размеры (мм):
360x380x175 |
|
Вес:
6
кг. |
|
Фотографии |
|
Схема |
|
|
|
|
|
|
|

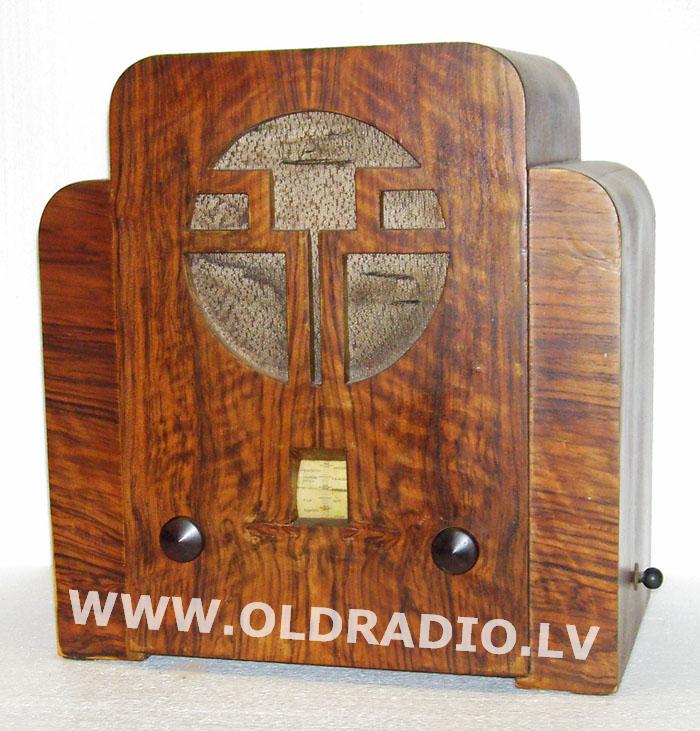

VEFON 4MD |
|
|
|
|
|
 |
|
прямого усиления |
|
~110V/220V |
|
|
Raytheon
: |
|
224, 224, 224, 47, 80 |
|
|
Размеры (мм):
440x460x270 |
|
Вес:
15
кг. |
|
Фотографии |
|
Схема |
|
|
|
|
|
|
|
VEF TRIO 3MD |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: две батареи |
|
2V, 100V |
|
|
Raytheon,
Philips: |
|
B262, B228, ER33 |
|
|
|
|
|
|
|
|
VEF RIGA |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: ~110V/220V |
|
|
Raytheon,
|
|
ER77,
ER41, |
|
ER1 |
|
|
Размеры (мм):
320x330x160 |
|
Вес:
3.5
кг. |
|
Фотографии |
|
Схема |
|
|
|
|
|
|
|
|
Конец 1933-го
года |
 |
|
1934 г. |
|
|
|
|
|
|
VEFAR 2MD/34 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: ~110V/220V |
|
|
Raytheon
: |
|
ER77,
ER41, |
|
ER1 |
|
|
|
|
|
|
|
|
VEFAR 2BD/34 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: две батареи |
|
2V, 100V |
|
|
|
|
|
|
|
|
|
VEFAR 2LMD/34 |
|
|
|
|
|
|
|
|
прямого усиления |
|
пит: +-110V/220V |
|
~110V/220V |
|
|
|
Размеры (мм):
- |
|
Вес:
-
кг. |
|
Схема |
|
|
|
|
|
|
|
VEF TRIO 3MD/34 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: ~110V/220V |
|
|
Philips
: |
|
E447, E446, |
|
E443H, 506 |
|
|
|
|
|
|
|
|

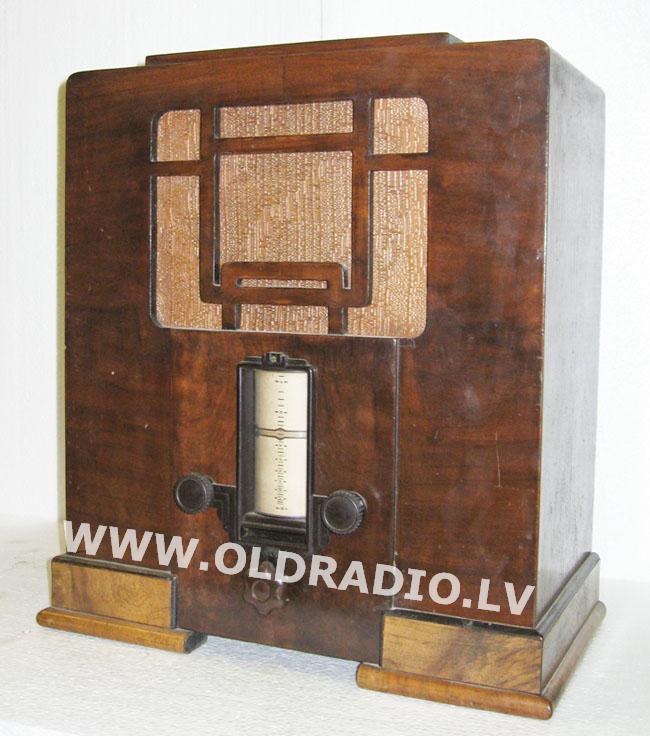

VEF SUPER 4MD/34 |
|
|
|
|
|
 |
|
супергетеродин
~110V/220V |
|
Считается самым первым вэфовским
супергетеродином |
|
|
|
Raytheon,
Philips: |
|
6A7,
E446, |
|
E444, E463 |
|
1561 |
|
|
|
|
|
|
|
|
VEF SUPER 7MD/34 |
|
|
|
|
|
 |
|
супергетеродин
~110V/220V |
|
Считается самым первым вэфовским
супергетеродином |
|
|
|
Raytheon
: |
|
ER58
(x2), |
|
ER2A7, ER56 |
|
ER2B7, ER45, |
|
ER45, ER80 |
|
|
|
|
|
|
|
|
|
Конец 1934-го
года |
|
|
|
1935 г. |
|
|
|
|
|
|

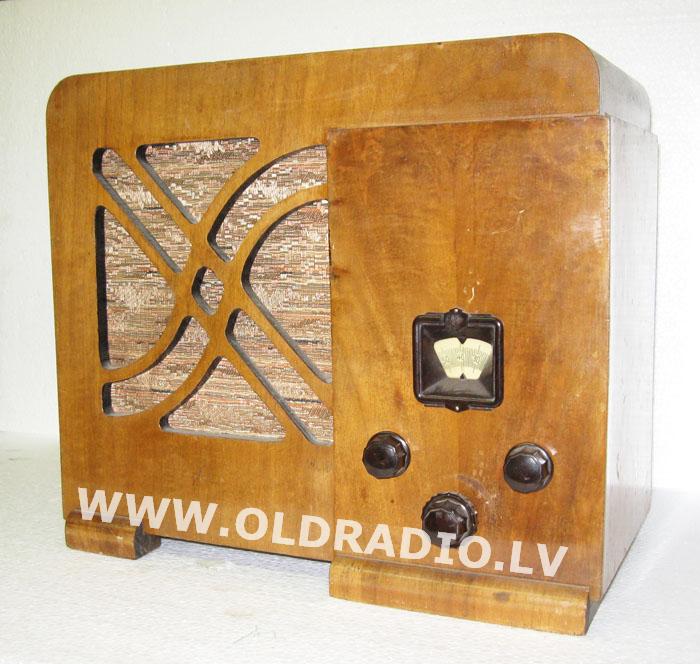

VEFAR 2MD/35 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: ~110V/220V |
|
|
Philips
: |
|
E446, E443H, |
|
1805 |
|
|
|
|
|
|
|
|
VEFAR 2LMD/35 |
|
|
|
|
|
|
|
|
прямого усиления |
|
пит: +-110V/220V |
|
~110V/220V |
|
|
Philips
: |
|
CF1, CL2, |
|
CY1, VEF2 |
|
|
Размеры (мм):
- |
|
Вес:
-
кг. |
|
Схема |
|
|
|
|
|
|
|

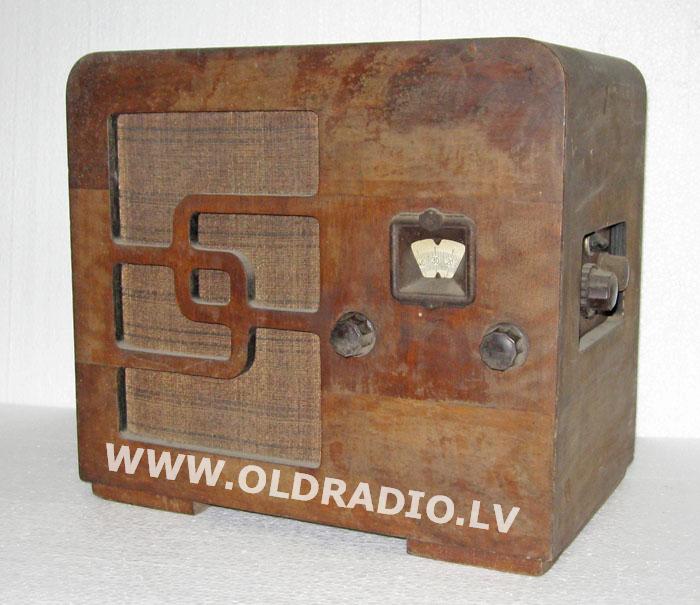

VEFAR 2BD/35 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: две батареи |
|
2V, 100V |
|
|
|
Размеры (мм):
370x320x240 |
|
Вес:
6
кг. |
|
Фотографии |
|
Схема |
|
|
|
|
|
|
|

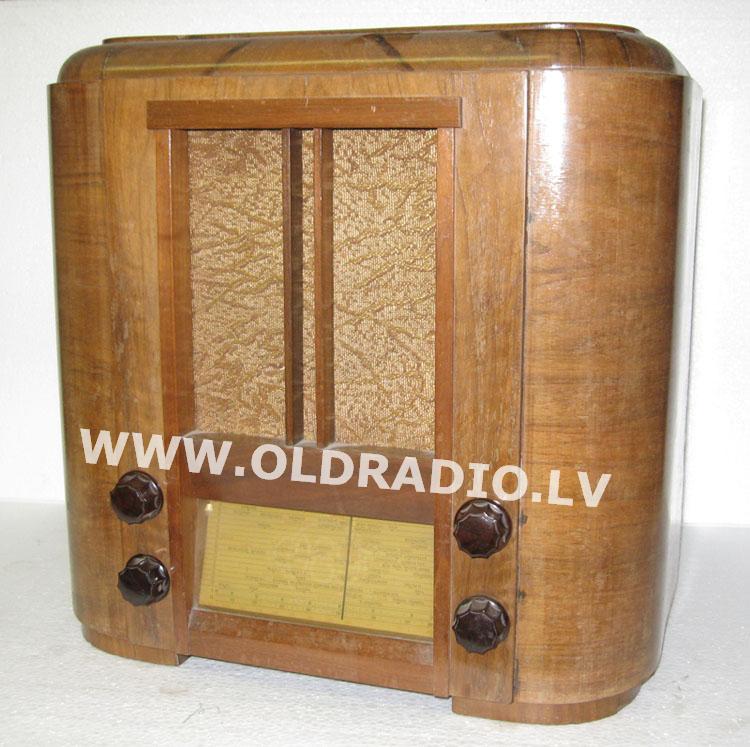

VEF SUPER 3MD/35 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит: ~110V/220V |
|
|
Philips : |
|
AK1,
E446, |
|
E443H, 1805 |
|
|
|
|
|
|
|
|

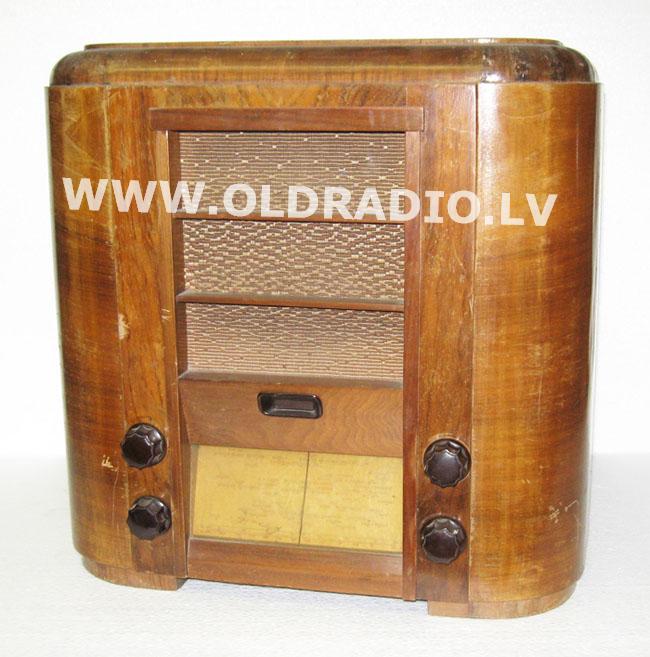

VEF SUPER 4MD/35 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит: ~110V/220V |
|
|
Philips : |
|
AK1,
E444, |
|
AF2, E443H, |
|
1805 |
|
|
|
|
|
|
|
|

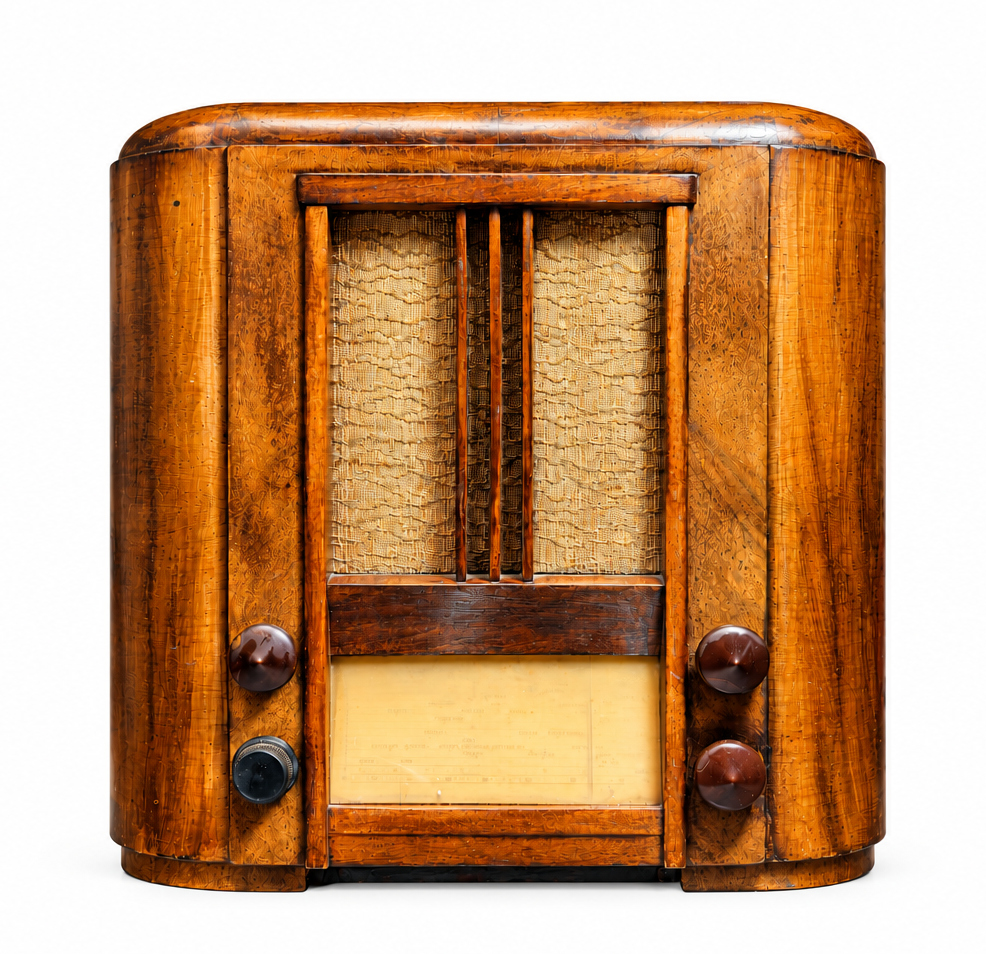

VEF TRIO 3BD/35 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: две батареи |
|
2V, 100V |
|
|
Philips
: |
|
B262, B228,
|
|
C243N |
|
|
|
|
|
|
|
|

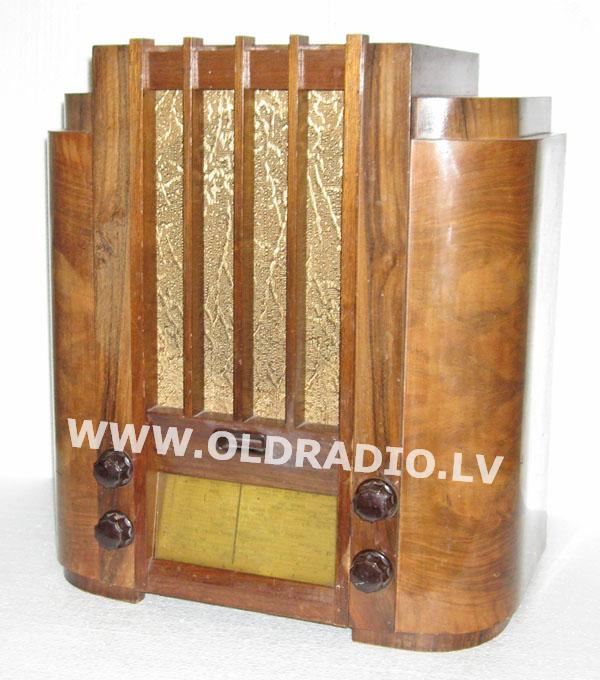

VEF SUPER
7MD/35 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит: ~110V/220V |
|
|
Raytheon: |
|
58, 55, 56, |
|
2A7, 2A5(x2), |
|
80 |
|
|
|
|
|
|
|
|
VEF LUX SPECIAL 7MDGr/35 |
|
|
|
|
|
 |
|
супергетеродин ~110V/220V |
|
Консольного типа
корпус |
|
Мог
быть автомат на несколько грампластинок |
|
Использовались шасси от более
массовых моделей VEF SUPER 7MD34,
VEF SUPER 7MD35
и по этой причине возможны
отличия оформления передней панели
корпуса и 2 разных вида
шкал |
|
Неизвестен ни один
подобный аппарат сохранившийся до наших дней |
|
|
Raytheon: |
|
58, 55, 56, |
|
2A7, 2A5(x2), |
|
80 |
|
|
|
|
|
|
|
|

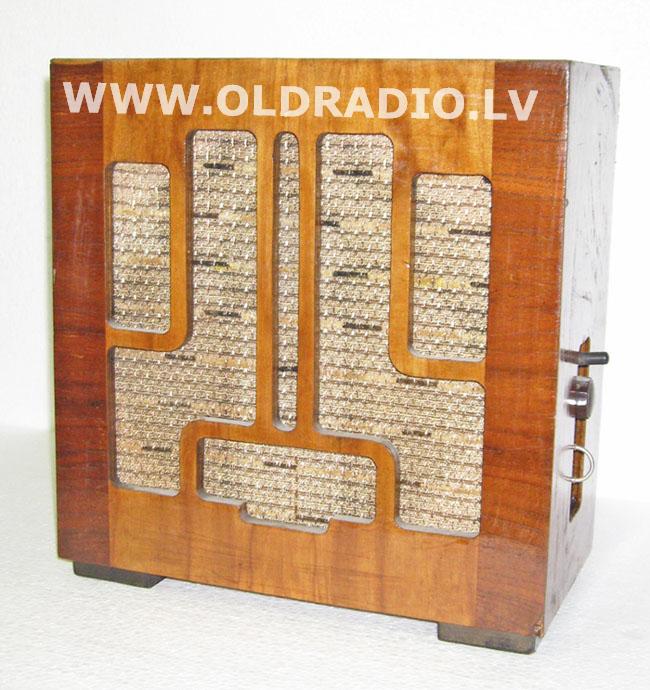

VEF SUPER RMK-35 |
|
|
|
|
|
 |
|
прямого усиления |
|
~110V/220V |
|
|
|
|
|
Конец 1935-го
года |
|
|
|
1936 г. |
|
|
|
|
|
|

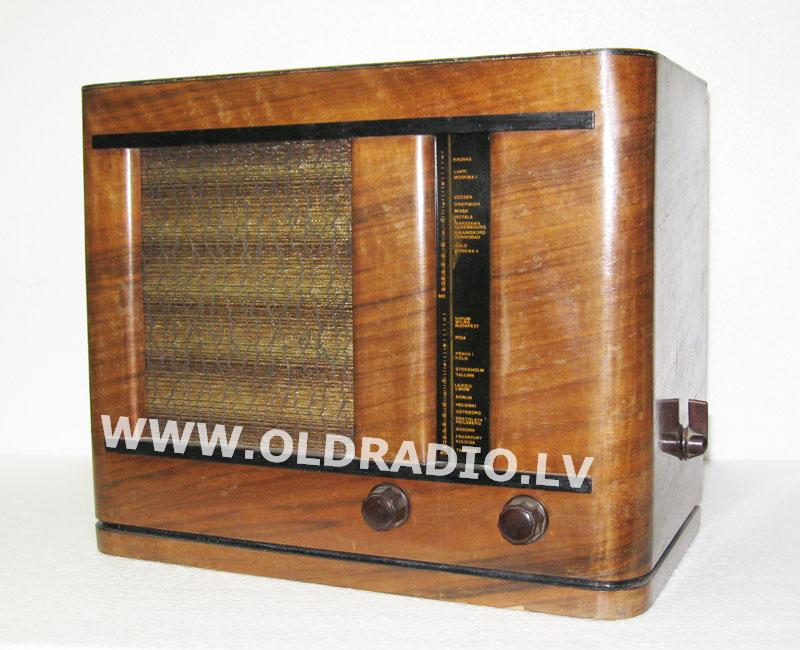

VEFAR 2MD/36 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: ~110V/220V |
|
|
|
|
|
|
|
|
|
VEFAR 2LMD/36 |
|
|
|
|
|
|
|
|
прямого усиления |
|
пит: +-110V/220V |
|
~110V/220V |
|
|
Philips
: |
|
CF7, CL2,
|
|
CY2,
C1
|
|
|
Размеры (мм):
- |
|
Вес:
-
кг. |
|
Фотографии |
|
Схема |
|
|
|
|
|
|
|

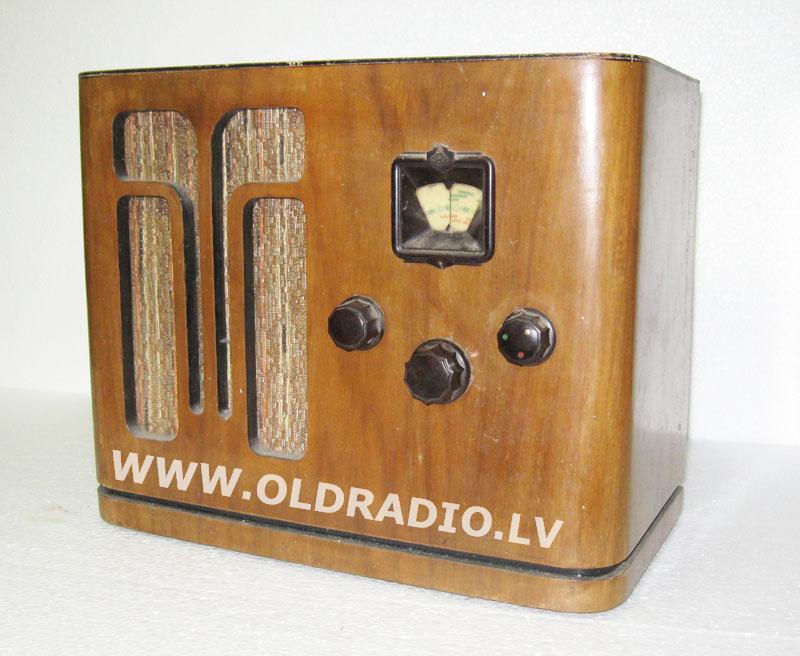

VEFAR 2BD/36 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: две батареи |
|
2V, 100V |
|
|
|
|
|
|
|
|
|
VEFAR 3BD/36 |
|
|
|
|
|
|
|
|
прямого усиления |
|
пит: две батареи |
|
2V, 125V |
|
|
Philips : |
|
B262, B262, |
|
C243N
|
|
|
Размеры (мм):
- |
|
Вес:
-
кг. |
|
Фотографии |
|
Схема |
|
|
|
|
|
|
|
VEF SUPER 3MD/36 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит: ~110V/220V |
|
|
Philips : |
|
AK2, AF7,
|
|
AB2,
AL1, |
|
AZ1 |
|
|
|
|
|
|
|
|
VEF SUPER 4LMD/36 |
|
|
|
супергетеродин |
|
пит: +-110V/220V |
|
~110V/220V |
|
|
Philips : |
|
CK1, CF2, |
|
CB1, CF1, |
|
CL2, CY1, |
|
C1 |
|
|
Размеры (мм):
390х310х235 |
|
Вес:
10.2
кг. |
|
Фотографии |
|
Схема |
|
|
|
|
|
|
|

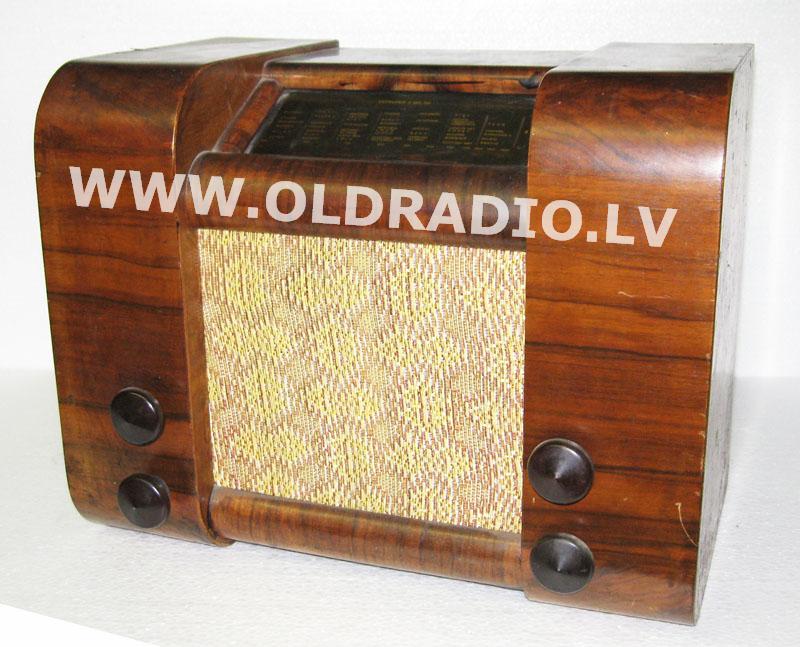

VEF
SUPER
7MD/36 |
|
|
|
|
|
|
|
|
супергетеродин |
|
пит: ~110V/220V |
|
|
Raytheon: |
|
2A7, 2A5(x2), |
|
55, 58(x2) |
|
56, 80 |
|
|
Размеры (мм):
460x340x325
|
|
Вес:
7
кг. |
|
Фотографии |
|
Схема |
|
|
|
|
|
|
|
|
Конец 1936-го
года |
|
|
|
1937 г. |
|
|
|
|
|
|
VEFAR 2MD/37 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: ~110V/220V |
|
|
|
|
|
|
|
|
|
VEFAR 2LMD/37 |
|
|
|
|
|
|
|
|
прямого усиления |
|
пит: +-110V/220V |
|
~110V/220V |
|
|
|
Размеры (мм):
- |
|
Вес:
-
кг. |
|
Фотографии |
|
Схема |
|
|
|
|
|
|
|
VEFAR 2BD/37 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит: две батареи |
|
2V, 100V |
|
|
|
|
|
|
|
|
|

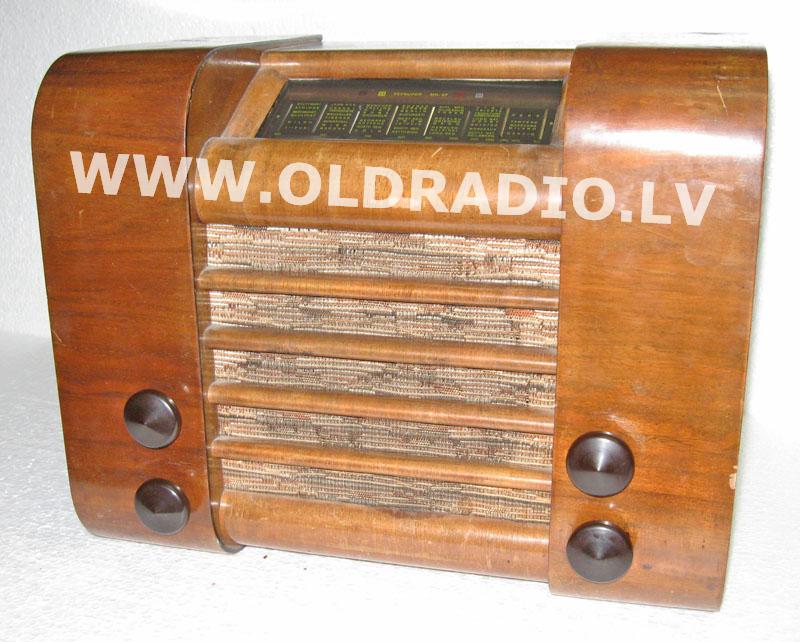

VEF SUPER MD/37 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит: ~110V/220V |
|
|
Philips : |
|
AK2, AF7,
|
|
AB2,
AL4, |
|
AZ1 |
|
|
|
|
|
|
|
|

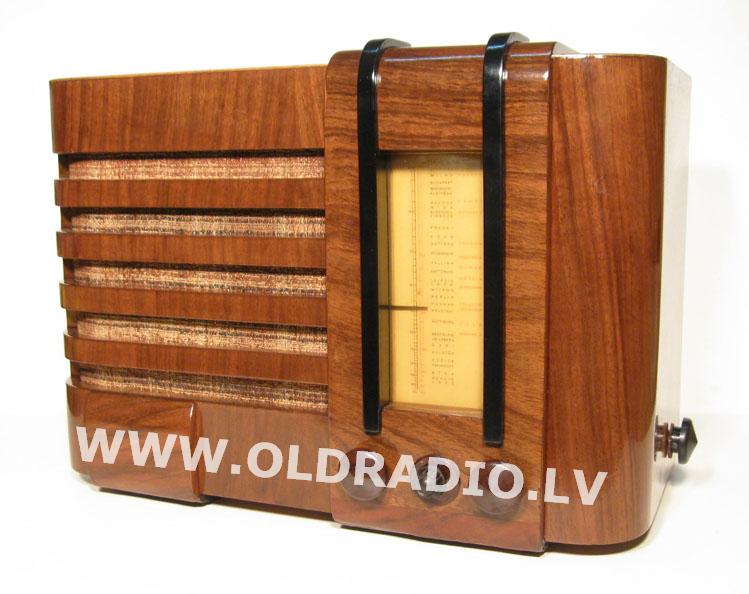

VEF TRIO 3BD/37 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит:
две батареи |
|
2V, 100V |
|
|
Philips : |
|
B262, B228 |
|
Raytheon:
|
|
ER33 |
|
|
|
|
|
|
|
|

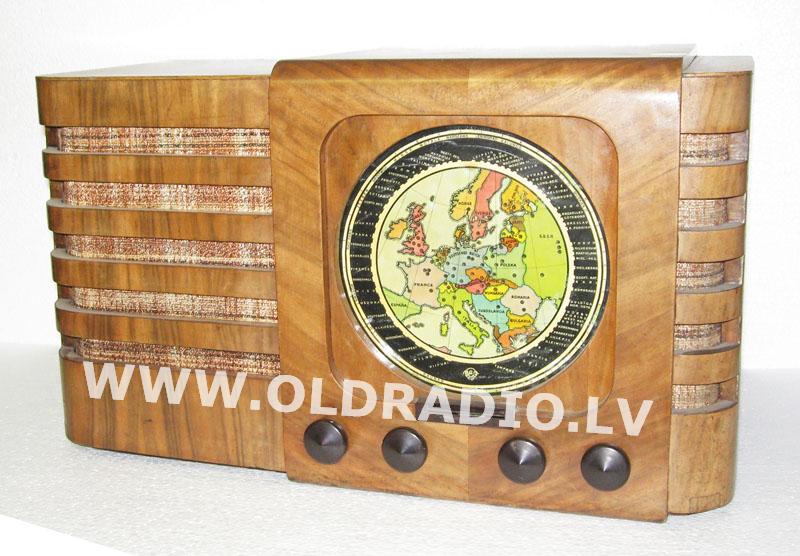

VEF LUX MD/37 |
|
|
|
|
|
 |
|
супергетеродин
~110V/220V |
|
Географическая
шкала на световодах
по лицензии Ingelen |
|
|
|
Philips
: |
|
AK2,
AF3, AB2 |
|
AF7, AL4, AZ1
|
|
|
|
|
|
|
|
|
VEF LUXUS MD/37 |
|
|
|
|
|
 |
|
супергетеродин ~110V/220V |
|
географическая
шкала на световодах
по лицензии Ingelen |
|
Консольного типа
корпус |
|
Фиксированная
настройка на три радиостанции |
|
|
Raytheon: |
|
6D6
x3, 6D7, |
|
6A7, 83V, 76,
|
|
45 x2 |
|
|
|
|
|
|
|
|
VEF LUX SPECIAL MDGr/37 |
|
|
|
|
|
 |
|
супергетеродин ~110V/220V |
|
географическая
шкала на световодах
по лицензии Ingelen |
|
Консольного типа
корпус с
двумя встроеннными громкоговорителя |
|
Проигрыватель грампластинок |
|
Выдвижной
ящик для хранения грампластинок |
|
Использовано шасси
от более массовой мод.
VEF LUX MD/37 |
|
|
|
Philips
: |
|
AK2,
AF3, AB2 |
|
AF7, AL4, AZ1
|
|
|
|
|
|
|
|
|
VEF SUPER LMD/37 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит: +-110V/220V |
|
~110V/220V |
|
|
Philips : |
|
CK1, CF2, CF7, |
|
CB1,
CL2, CY2, |
|
C1 |
|
|
|
|
Конец 1937-го
года |
|
|
|
1938 г. |
|
|
|
|
|
|

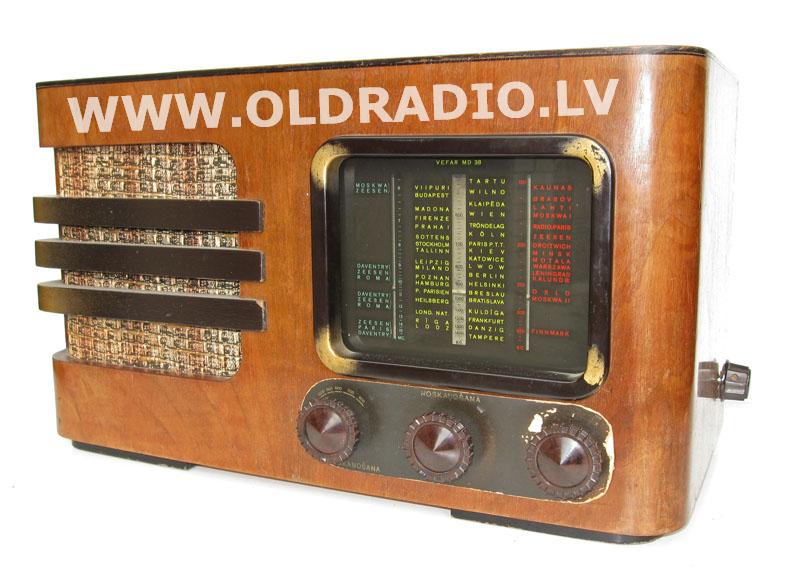

VEFAR 2MD/38 |
|
|
|
|
|
 |
|
прямого усиления |
|
~110V/220V |
|
|
|
|
|
|
|
|
|

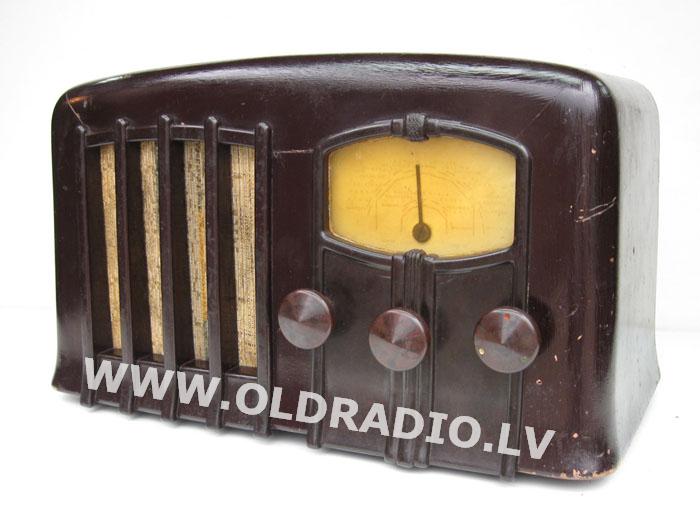

VEFAR 2BD/38 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит:
две батареи |
|
2V, 100V |
|
|
|
|
|
|
|
|
|
VEFON MD/38 |
|
|
|
|
|
 |
|
супергетеродин |
|
~110V/220V |
|
|
|
|
|
|
|
|
|

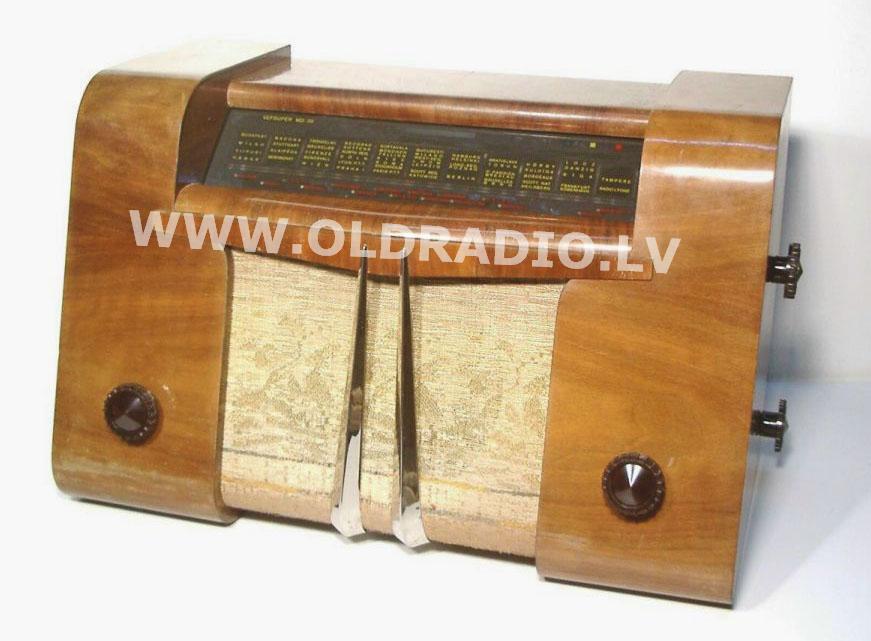

VEF SUPER MD/38 |
|
|
|
|
|
 |
|
супергетеродин |
|
~110V/220V |
|
|
Philips
: |
|
EK2, EF5, |
|
EB4, EL3, |
|
AZ1 |
|
|
|
|
|
|
|
|

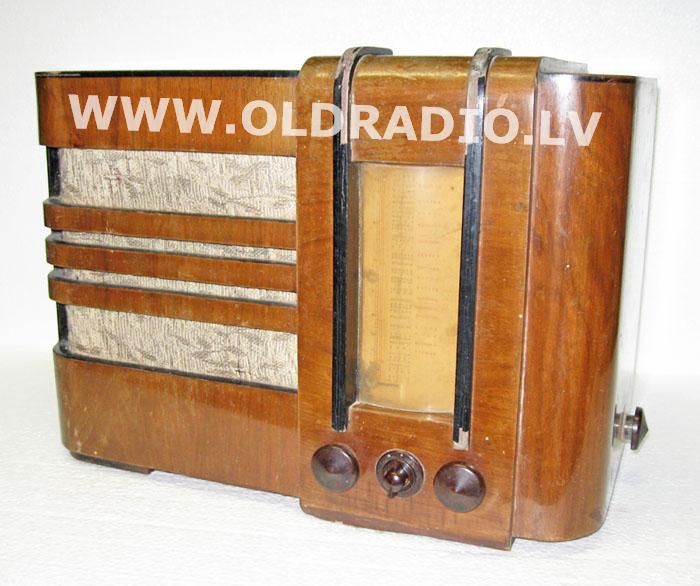

VEF TRIO 3BD/38 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит:
две батареи |
|
2V, 100V |
|
|
Raytheon,
Philips: |
|
KF1, KF4, 1F5G |
|
|
|
|
|
|
|
|

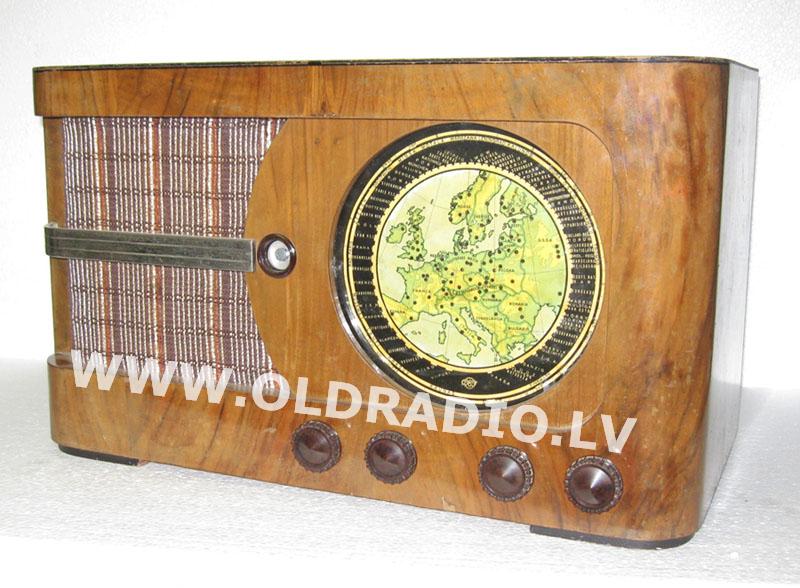

VEF LUX MD/38 |
|
|
|
|
|
 |
|
супергетеродин
~110V/220V |
|
Географическая
шкала на световодах
по лицензии Ingelen |
|
|
|
Philips
: |
|
EK2, EF5, |
|
EB4,EF6, |
|
EL3, EM1,
|
|
AZ1 |
|
|
|
|
|
|
|
|
VEF LUXUS MD/38 |
|
|
|
|
|
 |
|
супергетеродин ~110V/220V |
|
географическая
шкала на световодах
по лицензии Ingelen |
|
Консольного типа
корпус с
двумя встроеннными громкоговорителя |
|
Раздельная регулир. НЧ и ВЧ
|
|
|
Raytheon,
Philips: |
|
6A8G, 6K7,
|
|
6K7G, 6B8G,
|
|
6C8G, 6L6G, |
|
6L6G, EM1, |
|
EM1, 83V |
|
|
|
|
|
|
|
|
VEF LUXUS SPECIAL 38 |
|
|
|
|
|
 |
|
супергетеродин ~110V/220V |
|
географическая
шкала на световодах
по лицензии Ingelen |
|
Консольного типа
корпус с
двумя встроеннными громкоговорителя |
|
Раздельная регулир. НЧ и ВЧ
|
|
Проигрыватель грампластинок |
|
Использовано шасси
от более массовой мод.
VEF LUXUS MD38 |
|
|
|
Raytheon,
Philips: |
|
6A8G, 6K7,
|
|
6K7G, 6B8G,
|
|
6C8G, 6L6G, |
|
6L6G, EM1, |
|
83V |
|
|
|
|
|
|
|
|
VEF SUPER LMD/38 |
|
|
|
|
|
 |
|
супергетеродин |
|
+-110V/220V |
|
~110V/220V |
|
|
Raytheon : |
|
6A8G, 6K7G, |
|
6Q7G, 25A6G, |
|
25Z6G, VEF4 |
|
|
|
|
|
|
|
|
VEF RMK 38 |
|
|
|
|
|
 |
|
прямого усиления |
|
~110V/220V |
|
|
|
|
|
Конец 1938-го
года |
|
|
|
1939 г. |
|
|
|
|
|
|

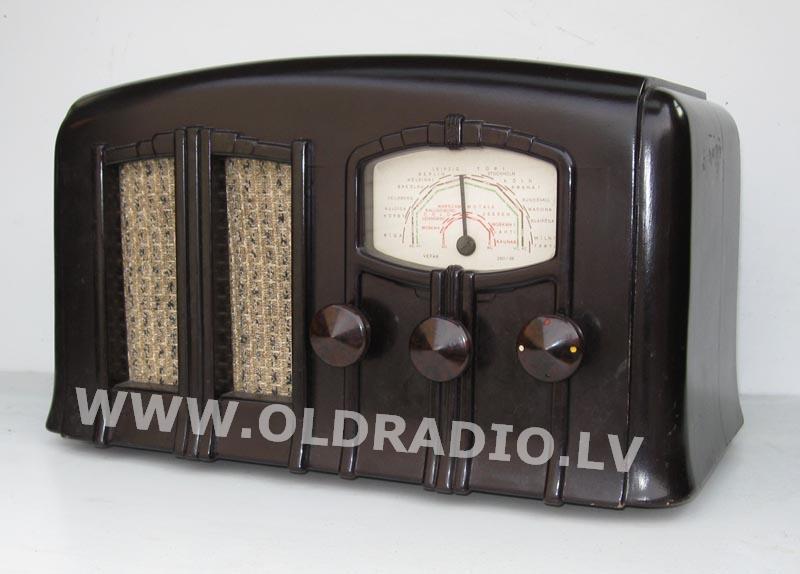

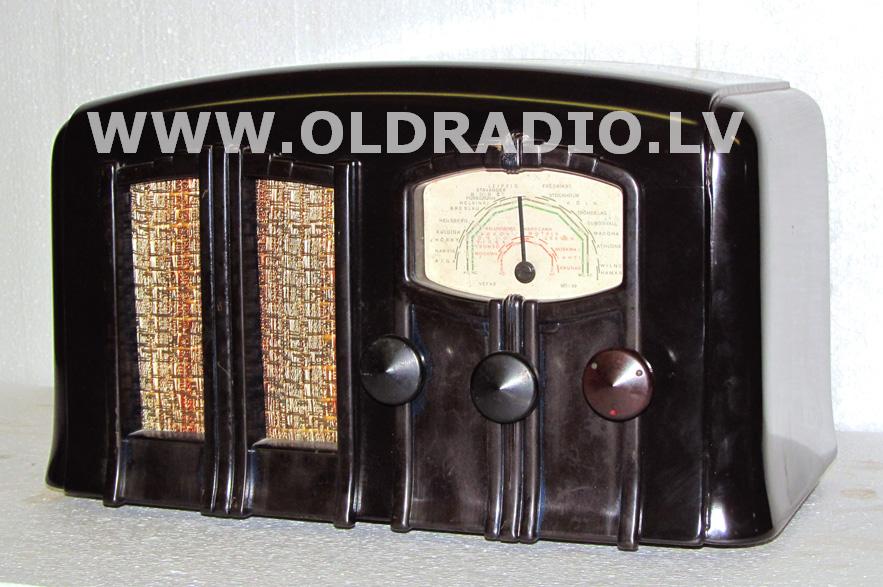

VEFAR MD/39 |
|
|
|
|
|
 |
|
прямого усиления |
|
~110V/220V |
|
|
Raytheon : |
|
6B8G, 6K8G, |
|
1V |
|
|
|
|
|
|
|
|
VEFAR BD/39 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит:
две батареи |
|
2V, 100V |
|
|
Raytheon,
Philips: |
|
KF1, 1F5G |
|
|
|
VEF TRIO BD/39 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит:
две батареи |
|
2V, 100V |
|
|
Raytheon,
Philips: |
|
KF1 , KF4 , |
|
1F5G |
|
|
|
|
|
|
|
|

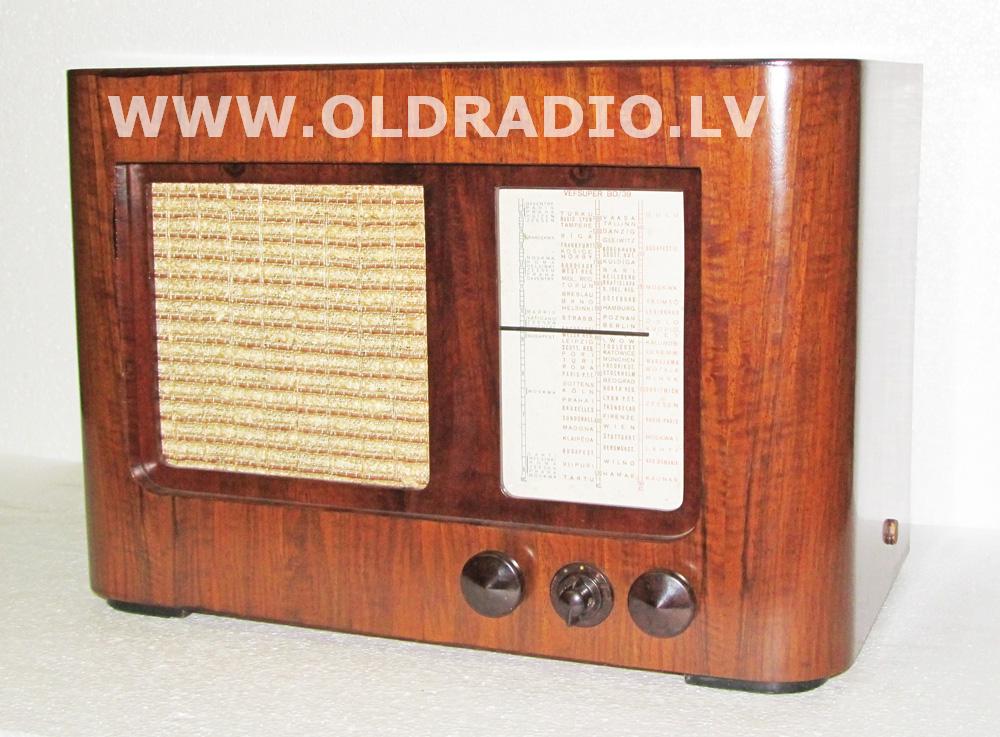

VEF SUPER BD/39 |
|
|
|
|
|
 |
|
супергетеродин
пит: две батареи
2V, 100V |
|
Первый
вэфовский супергетеродинный
радиоприемник на батареях |
|
|
|
Raytheon : |
|
KK2 , KF4 |
|
1F6,
1F5G |
|
|
|
|
|
|
|
|
VEF
SUPER
MD/39 |
|
|
|
|
|
 |
|
супергетеродин |
|
~110V/220V |
|
|
Raytheon : |
|
6A8G, 6B8G, |
|
6K6G, 6E5G |
|
1V |
|
|
|
|
|
|
|
|

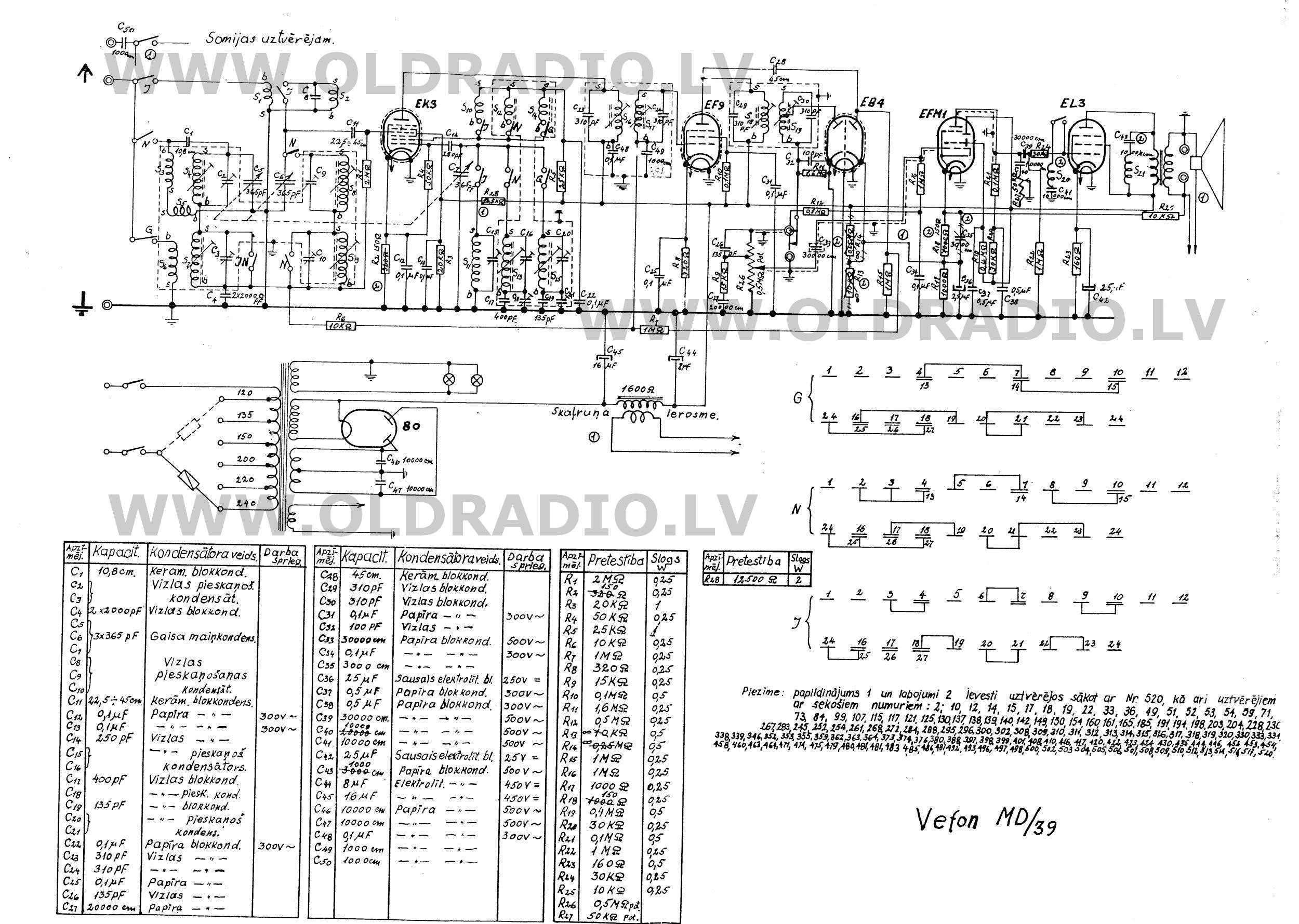

VEFON MD/39 |
|
|
|
|
|
 |
|
супергетеродин |
|
~110V/220V |
|
|
Raytheon,
Philips: |
|
EK3, EF9, |
|
EB4, EL3, |
|
EF1M, 80 |
|
|
|
|
|
|
|
|
|
|
|
|
|

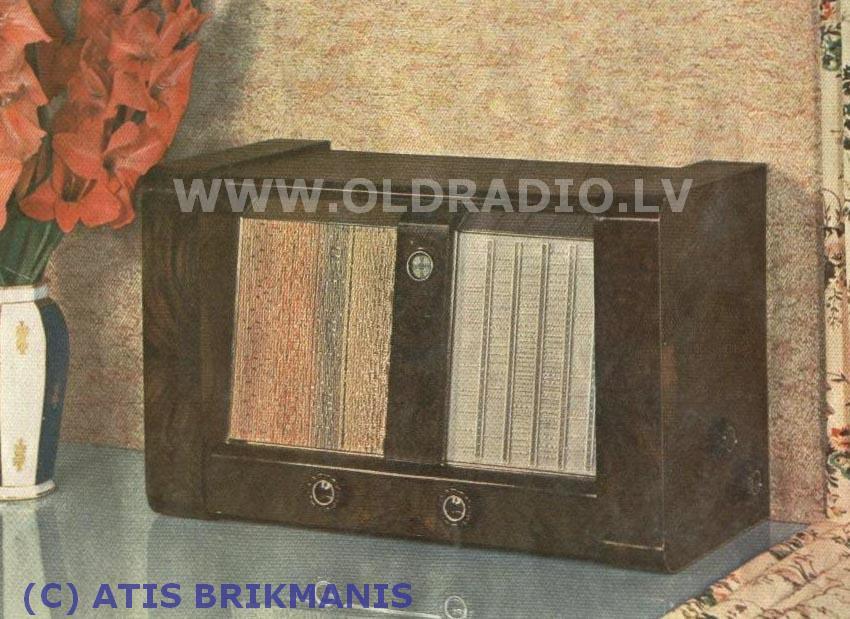

VEF LUX MD/39 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит: ~110/220V |
|
|
Philips
: |
|
EK3, EF9, EB4, |
|
EF6, EL6,
|
|
EM1,
80 |
|
|
Размеры (мм):
- |
|
Вес:
-
кг. |
|
Схема |
|
|
|
|
|
|
|
|
|
|
|
|

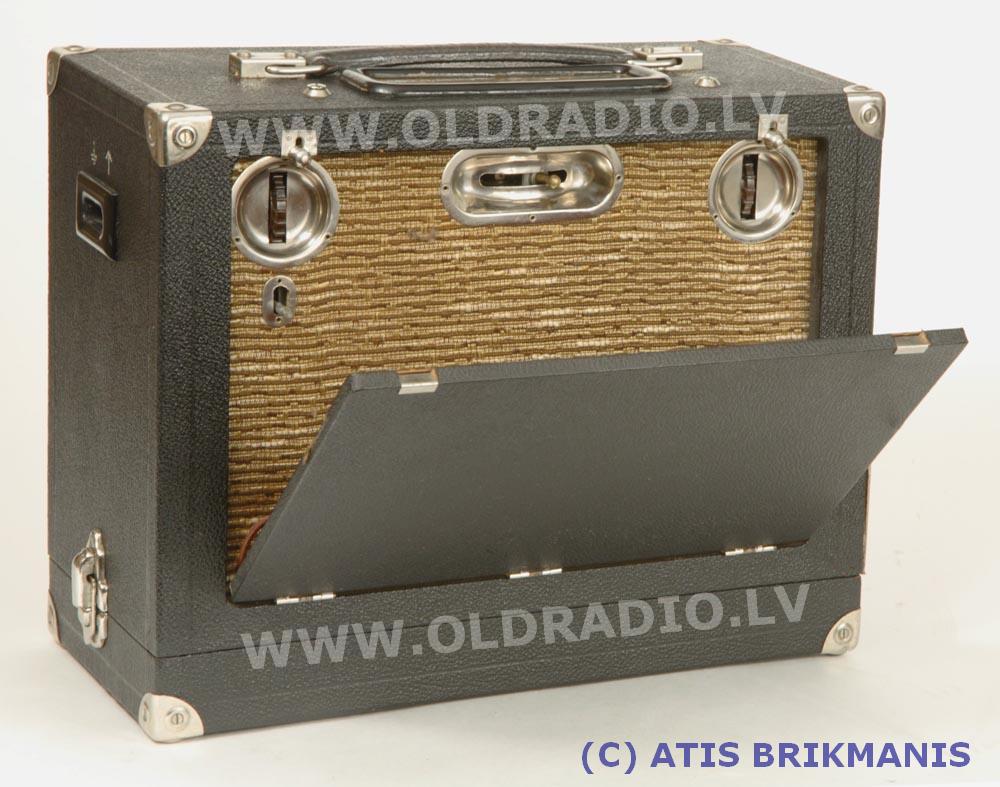

VEF SUPER KBD/39 |
|
|
|
|
|
 |
|
супергетеродин
пит: две батареи
2V, 100V |
|
Исполнен в виде
переносного чемоданчика |
|
|
|
Raytheon : |
|
KK2 , KF4 |
|
1F6,
KL2 |
|
|
Размеры (мм):
340х267х162 |
|
Вес:
9.5
кг. |
|
Схема |
|
|
|
|
|
|
|
|
Конец 1939-го
года |
|
|
|
1940 г. |
|
|
|
|
|
|

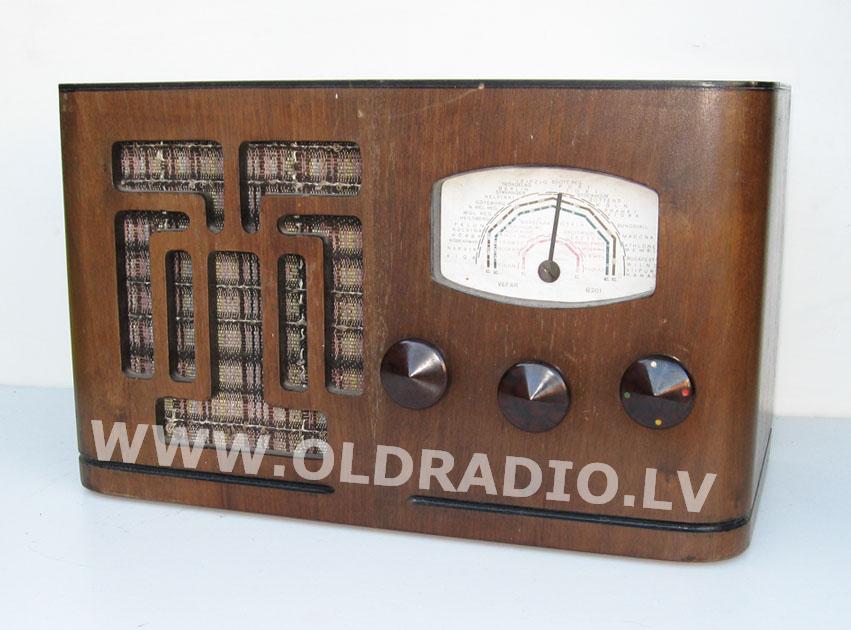

VEFAR B201 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит:
две батареи |
|
2V, 100V |
|
|
|
|

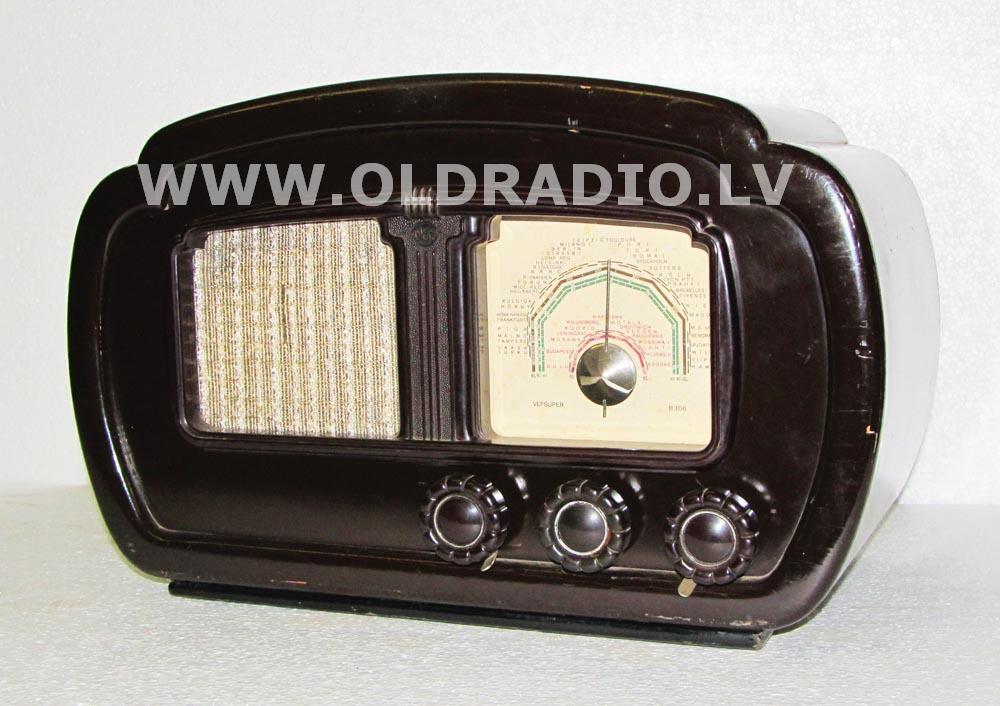

VEF SUPER B306 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит:
две батареи |
|
2V, 100V |
|
|
Raytheon,
Philips: |
|
KK2, 1F7G, |
|
1F5G |
|
|
|
|
|
|
|
|
VEF SUPER B407 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит:
две батареи |
|
2V, 100V |
|
|
Raytheon,
Philips: |
|
KCH1, KF3 |
|
1H6G,
1E7G |
|
|
|
|
|
|
|
|

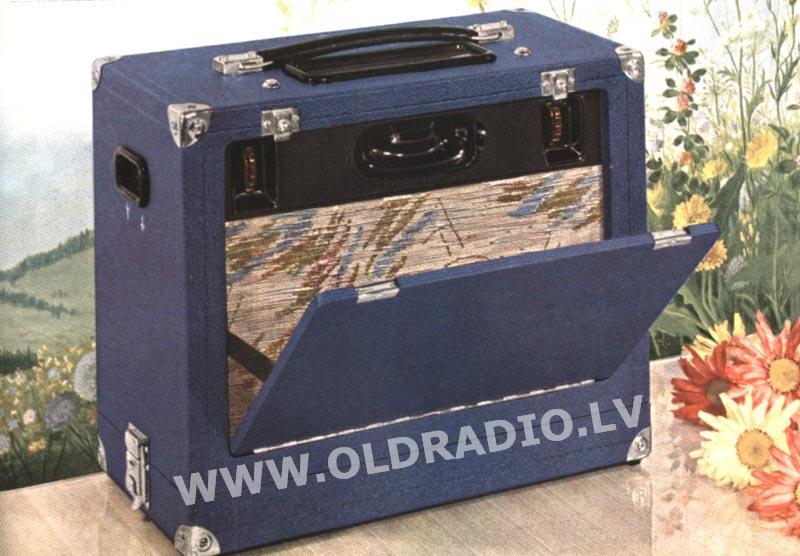

VEF SUPER KBD/40 |
|
|
|
|
|
 |
|
супергетеродин
пит: две батареи
2V, 100V |
|
Исполнен в виде
переносного чемоданчика |
|
|
|
Raytheon,
Philips: |
|
1A7G, 1N5G, |
|
1F7G,
1C5G |
|
|
|
|
|
|
|
|
VEF SUPER MD/40 |
|
|
|
|
|
 |
|
супергетеродин
~110V/220V |
|
В таком же корпусе
выпускался еще и VEF SUPER
M507 |
|
|
|
Raytheon,
Philips:
|
|
6A8G, 6B8G, |
|
6E5, 6K6G, |
|
AZ1 |
|
|
|
|
|
|
|
|

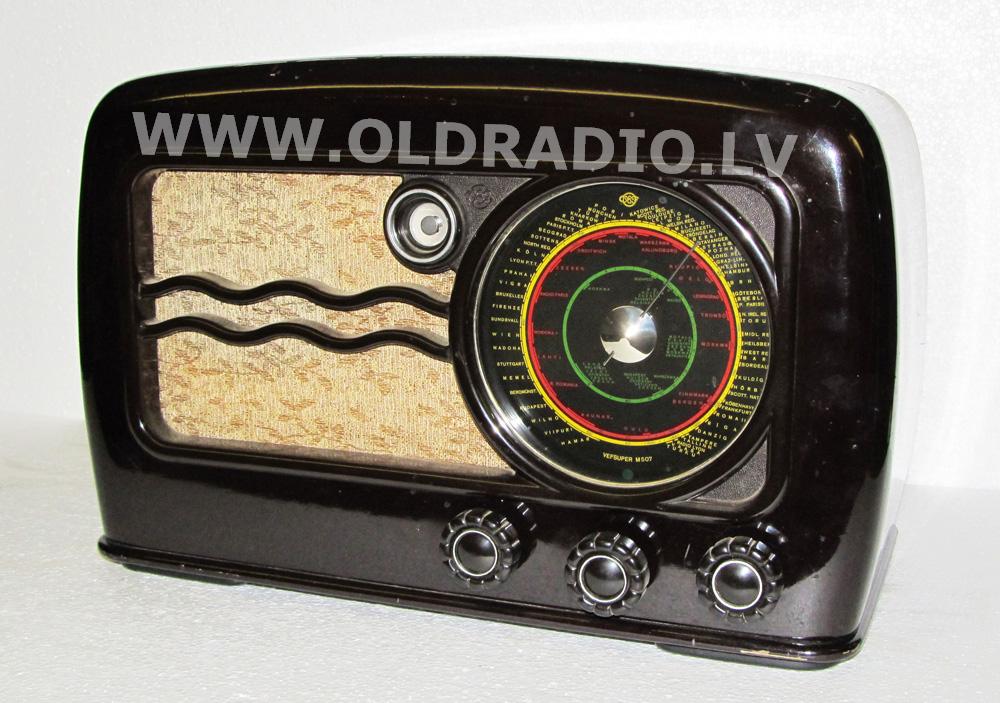

VEF SUPER M507 |
|
|
|
|
|
 |
|
супергетеродин |
|
~110V/220V |
|
|
Philips : |
|
EK2,
EBF2, |
|
EFM1, EL3N, |
|
AZ1 |
|
|
|
|
|
|
|
|

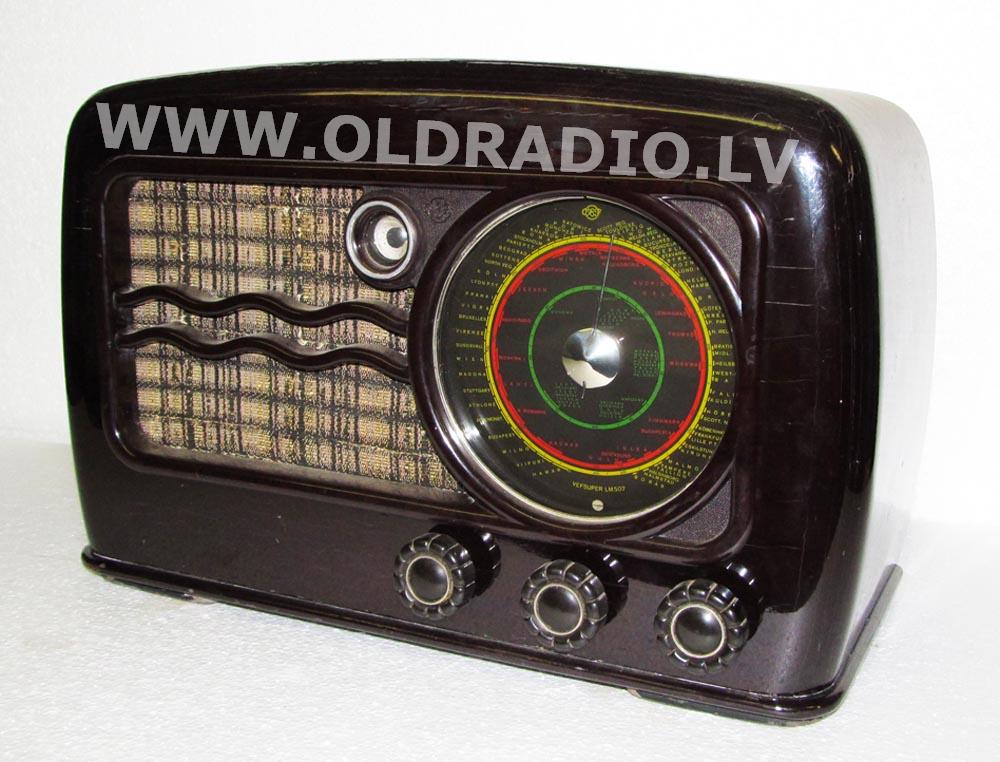

VEF
SUPER
LM507 |
|
|
|
|
|
 |
|
супергетеродин |
|
+-110V/220V |
|
~110V/220V |
|
|
Raytheon : |
|
6J8G, 6B8G, |
|
6E5, 25L6G, |
|
25Z6G |
|
|
|
|
|
|
|
|
VEF SUPER SM506 |
|
|
|
|
|
 |
|
супергетеродин ~110V/220V |
|
Восемь
фиксирован. настроек на
станции |
|
|
|
Raytheon,
Philips:
|
|
6A8, 6K7,
|
|
6Q7, 6K6G, |
|
1V |
|
|
|
|
|
|
|
|
|
|
|
|
|
VEFON M607 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит: ~110/220V |
|
|
Raytheon, Philips:
|
|
ECH3, EF9, |
|
EBC3, EL3N, |
|
EM4, 80 |
|
|
|
|
|
|
|
|
|
|
|
|
|
VEF
LUX M707 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит: ~110/220V |
|
|
Raytheon : |
|
ECH3, EF9, |
|
EB4, EF6, |
|
EL6, EM4, 80 |
|
|
|
|
|
|
|
|

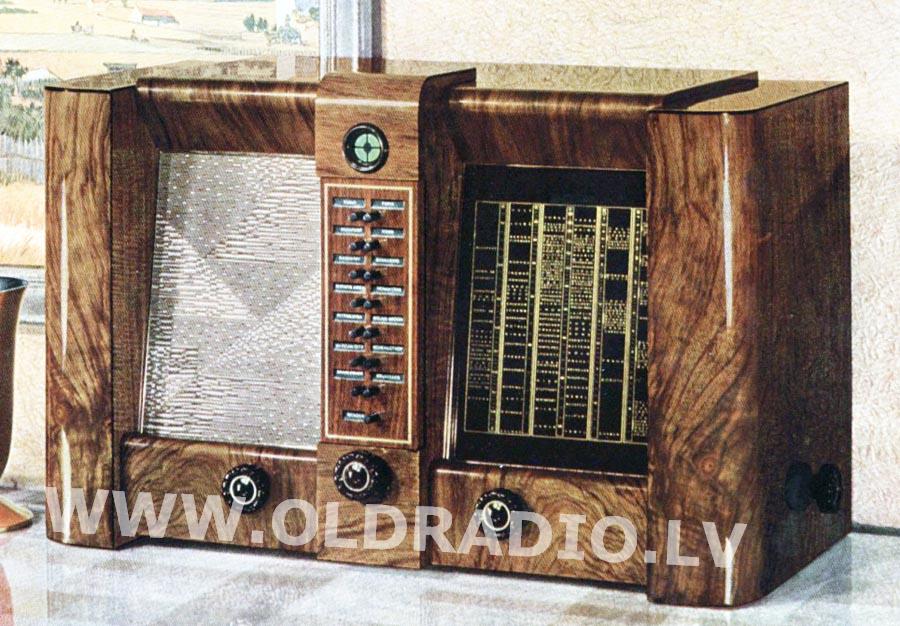

VEF LUXUS M1307 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит: ~110/220V |
|
|
Raytheon : |
|
6K7G(x3), |
|
6H6(x2), 6U5, |
|
6R7G, 6C8G, |
|
6J7G, 6L6(x2), |
|
6K8G, 5Z3 |
|
|
|
|
|
|
|
|
VEF RMK M301 |
|
|
|
|
|
|
|
|
прямого усиления |
|
~110V/220V |
|
|
Raytheon, Philips: |
|
6B8G, 1V, |
|
6K6G |
|
|
|
|
Конец 1940-го
года |
|
|
|
1941 - 1944 г. |
|
|
|
|
|
|
VEFAR B211 |
|
|
|
|
|
 |
|
прямого усиления |
|
пит:
две батареи |
|
2V, 100V |
|
|
|
|
VEF SUPER B316 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит:
две батареи |
|
2V, 100V |
|
|
Raytheon,
Philips: |
|
KK2, 1F7G, |
|
1F5G |
|
|
|
|
|
|
|
|

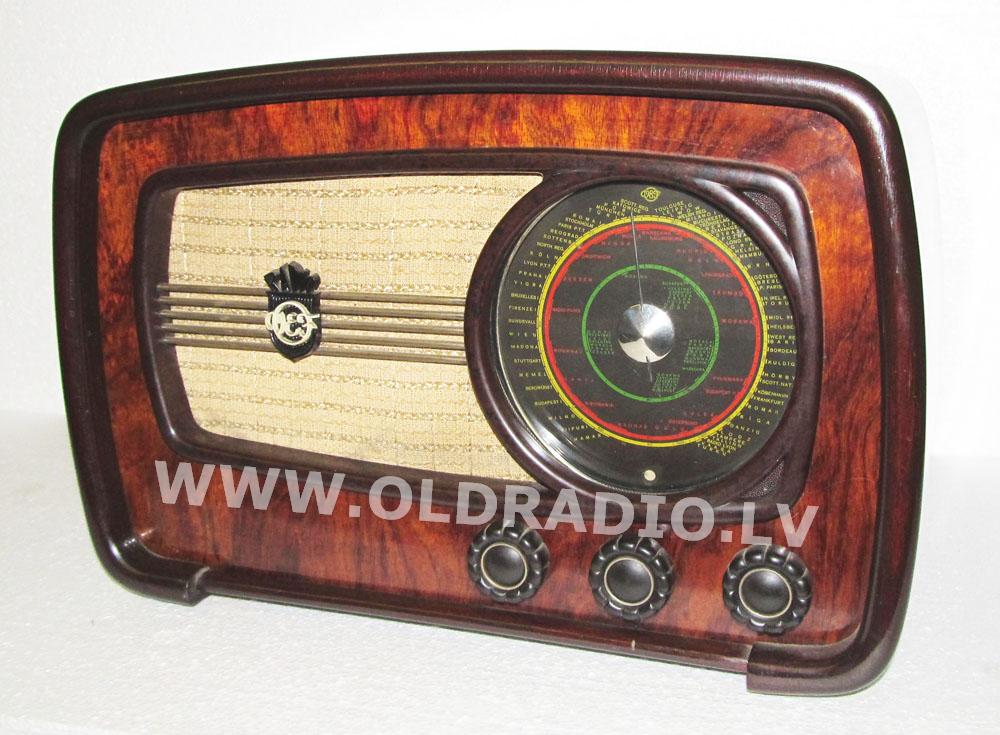

VEF SUPER B417 |
|
|
|
|
|
 |
|
супергетеродин
пит: две батареи
2V, 100V |
|
Выпускался для
нужд немецкой армии в
более упрощенном исполнении с 1942
г. |
|
|
|
Philips: |
|
DCH21, DF22,
|
|
DBC21, DLL21 |
|
|
|
|
|
|
|
|
VEF SUPER B417 |
|
|
|
|
|
 |
|
супергетеродин
пит: две батареи
2V, 100V |
|
Большей
частью был выпущен до
ВОВ |
|
|
|
Raytheon,
Philips: |
|
KCH1, KF3, |
|
KBC1, DLL21 |
|
|
|
|
|
|
|
|
VEF SUPER KBD416 |
|
|
|
|
|
 |
|
супергетеродин
пит: две батареи
2V, 100V |
|
Выпускался для
нужд немецкой армии в виде
переносного чемоданчика |
|
|
|
Philips: |
|
DK21, DF22, |
|
DBC21, DLL21 |
|
|
|
|
|
|
|
|

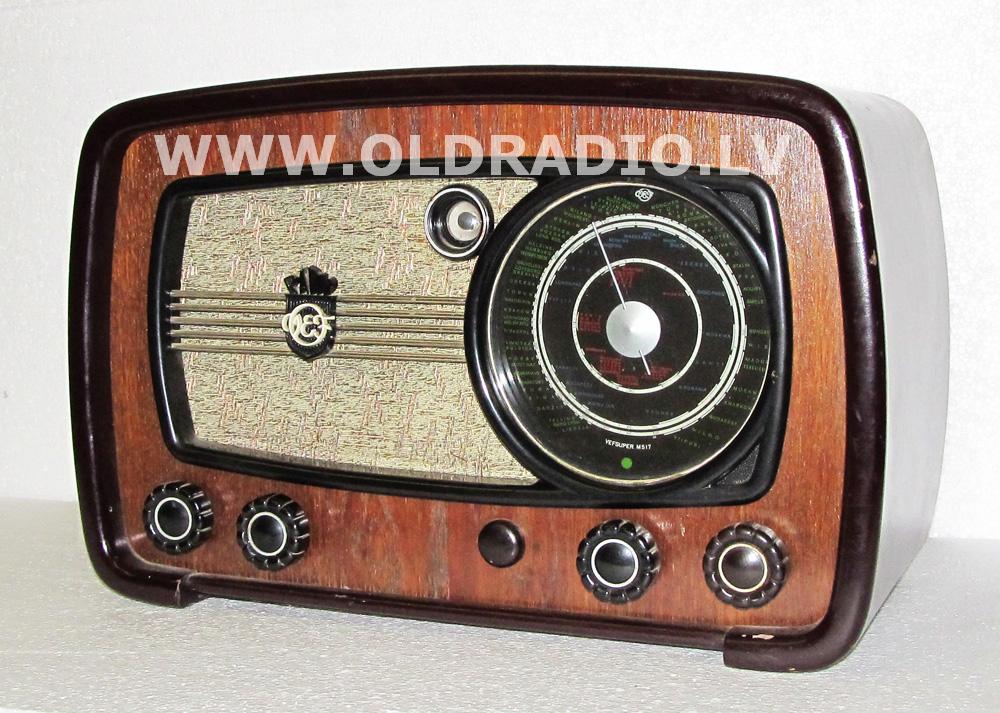

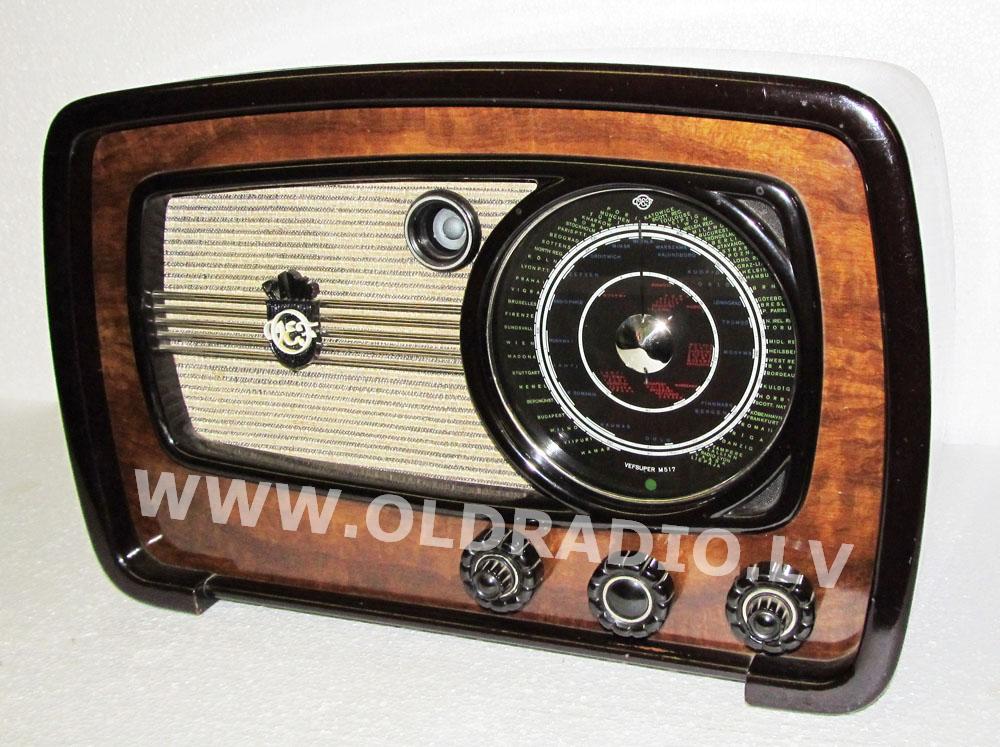

VEF SUPER M517 |
|
|
|
|
|
 |
|
супергетеродин ~110V/220V |
|
Довоенный выпуск на
лампах "красной серии" Philips |
|
|
|
Philips:
|
|
EK2, EBF2 |
|
EFM1, EL3N |
|
AZ1 |
|
|
|
|
|
|
|
|
VEF SUPER M517Gr |
|
|
|
|
|
 |
|
супергетеродин ~110V/220V |
|
С встроенным
проигрывателем
граммпластинок |
|
|
|
Philips : |
|
EK2,
EBF2, |
|
EFM1, EL3N, |
|
AZ1 |
|
|
|
|
|
|
|
|
VEF SUPER M517 |
|
|
|
|
|
 |
|
супергетеродин ~110V/220V |
|
Выпускался
в период советской аннексии Латвии 1940
года и немецкой
оккупац. |
|
|
|
Советские радиолампы
: |
|
6A8, 6K7, |
|
6F7,
6F6G, |
|
5Z4G,
6E5 |
|
|
|
|
|
|
|
|
VEF SUPER SM516 |
|
|
|
|
|
 |
|
супергетеродин ~110V/220V |
|
Восемь
фиксирован. настроек на
станции |
|
|
|
Raytheon,
Philips:
|
|
6A8, 6K7,
|
|
6Q7, 6K6G, |
|
1V |
|
|
|
|
|
|
|
|
|
|
|
|
|
VEFON M617 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит: ~110/220V |
|
|
Raytheon, Philips:
|
|
ECH3, EF9, |
|
EBC3, EL3N, |
|
EM4, 80 |
|
|
|
|
|
|
|
|
|
|
|
|
|
VEF
LUX M717 |
|
|
|
|
|
 |
|
супергетеродин |
|
пит: ~110/220V |
|
|
Raytheon, Philips:
|
|
ECH3, EF9, |
|
EB4, EF6, |
|
EL6, EM4, 80 |
|
|
|
|
|
|
|
|
VEF RMK M311 |
|
|
|
|
|
 |
|
прямого усиления |
|
~110V/220V |
|
|
Raytheon, Philips: |
|
6B8G, 1V, |
|
6K6G |
|
|
|
|
|
.JPG)
.JPG)
.JPG)
