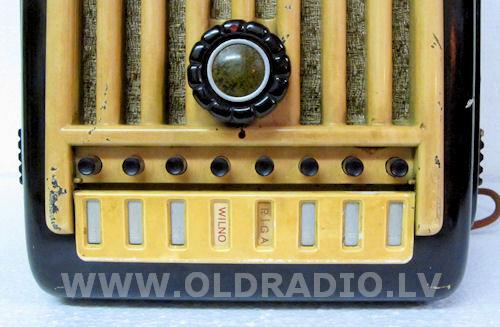

                                                    VEF SUPER SM506  можно назвать одним из  самых  оригинальных по своей конструкции и дизайну радиоприемником за всю довоенную историю завода. Данная модель выпускалась на ВЭФ-е с 1939-го по 1940-й год и представляет из себя пятиламповый супергетеродин собранный на октальных радиолампах 6A8, 6K7, 6Q7, 6K6G, 1-V . В рекламных заводских каталогах его называли радиоприемником-лилипутом по причине очень маленьких размеров среди всех вэфовских супергетеродинных радиоприемников питающихся от сети переменного тока, что составляло всего 350х230х120 мм при весе в 6 килограмм. Основной технической особенностью этой модели являлась возможность использования фиксированной настройки на 8 различных радиостанций Для этой цели на передней панели выведены 8 кнопок-переключателей: на три из них можно произвести настройку радиостанций вещающих в длинном диапазоне волн, а на другие пять в среднем диапазоне волн. Сама предварительная настройка на каждую из кнопок производится также с передней панели радиоприемника - для этого нужно только приподнять планку-заглушку с названиями городов и под ней открывается полость с доступом к винтам восьми настроечных контуров, каждый из них располагается под своей кнопкой-переключателем.

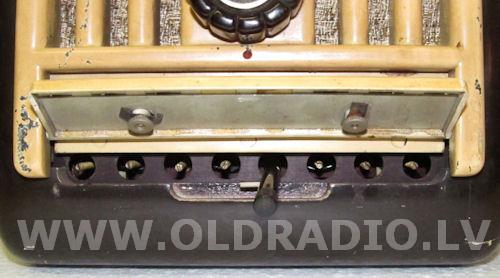

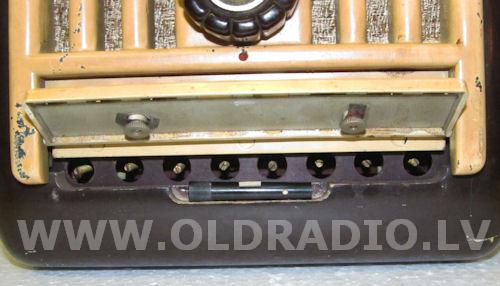

Здесь же для удобства пользования замысел конструктора закрепил специальную отвертку, которая помогает крутить оси настроек и тем самым передвигать сердечники внутри каждого настраиваемого контура. Кроме использования данного типа механизма другой возможности произвести настройку на радиостанции не существует, по этой причине в шкале отображения настроек нет надобности и она отсутствует, единственной ручкой-ромашкой  производится включение аппарата и регулировка громкости звучания. Теоретически, все манипуляции с предварительно настроенным радиоприемником сводились к  его включению и переход на другую радиостанцию производился нажатием на нужную кнопку, что в зоне уверенного приема должно было вполне сносно и стабильно работать.




Следующим местом достойным внимания является корпус достаточно необычной формы и дизайна, который очень похож на современный компактный обогреватель воздуха китайского производства, как не раз такой аппарат из нашей коллекции называли видевшие его в первый раз люди несведущие в этой теме. Сам по себе корпус радиоприемника деревянный крашенный и только передняя решетка бакелитовая. Фактически приемник можно устанавливать и использовать примерно в пяти-шести различных положениях - это было изначально предусмотрено производителем. Его  можно вешать на стенку  в вертикальном положении расположив кнопками фиксации вниз или вверх  используя для этого специально предназначенные отверстия на задней части корпуса. Его также можно ставить на любую поверхность в вертикальном положении располагая блоком кнопок переключения вниз, можно положить его горизонтально на правый или левый бок - во всех этих положениях аппарат смотрится неплохо и вполне устойчив. Судя по всему, корпуса красились в разнообразные цвета и покупатель мог выбрать подходящий по цвету аппарат исходя из своего вкуса или под цвет, например, стен в квартире. Нам встречались аппараты светло-голубого цвета, которые явно больше подходят для кухни, попадались еще темного коричневого, желтого и светло-зеленого цвета. Приятное впечатление при использовании радиоприемника оставляет возможность под каждой кнопкой переключения фиксированных настроек закрепить в специально предназначенных для этого кармашках указанное на бумажке название станции на которую произведена настройка.




  Схема радиоприемника собрана большей частью на алюминиевом шасси, но силовой трансформатор и кенотрон для уменьшения размеров аппарата закреплены на отдельном кронштейне.

Внимательно изучив SM506 из нашей коллекции мы натолкнулись на  надписи ( например, слова "антенна и "земля")  явно выполненные не на латышском языке и после их прогугливания удалось выяснить, что это... шведский язык и тогда на свое место встала буква S, которая чуть в стороне сиротливо стояла после надписи VEF SUPER SM506. Получается, что данный экземпляр был выпущен для экспорта в Швецию, но по каким-то неизвестным нам причинам, если только не считать всему виной советскую аннексию Прибалтики в 40-ом и начало ВОВ, не попал в пункт своего назначения по другую сторону Балтийского моря. За то через многие годы он попал в коллекцию "Старого радио" и у нас появилась возможность показать его Вам, посетителям нашего сайта. Чудесным образом аппарат сохранился в идеальном визуальном и техническом состоянии (даже отверточка настройки есть в наличии), плюс до сих пор аппарат укомплектован родными заводскими лампами производства американской фирмы "KEN-RAD" с клеймом завода ВЭФ.

VEF SUPER SM506 встречается достаточно редко, но не имеет, на наш взгляд большой материальной или исторической ценности, которая не выше ценности обычных вэфовских массовых "круглошкальников" начала 40-х. VEF SUPER SM506 является массовым радиоприемником выпущенным большим тиражом, но сам принцип возможности использования в работе только механизма фиксированной настройки не прошел проверку временем и от этих аппаратов банальным образом избавились в первую очередь еще много лет назад и потому до нашего времени дожили единицы.


Принципиальная схема VEF SUPER SM506

Вернуться обратно в меню коллекции

Любое копирование материалов и размещения без согласования  запрещено..

                                                                     Мои координаты для связи :

Тел.: +371-29253179  ,  ICQ : 302618898    Skype :  Lomalkin   ,  E-mail:  dmitry@oldradio.lv


__________________________________   Cпонсор хостинга  _____________________________
Наш добрый спонсор :-)

Фото "VEF SUPER SM506"

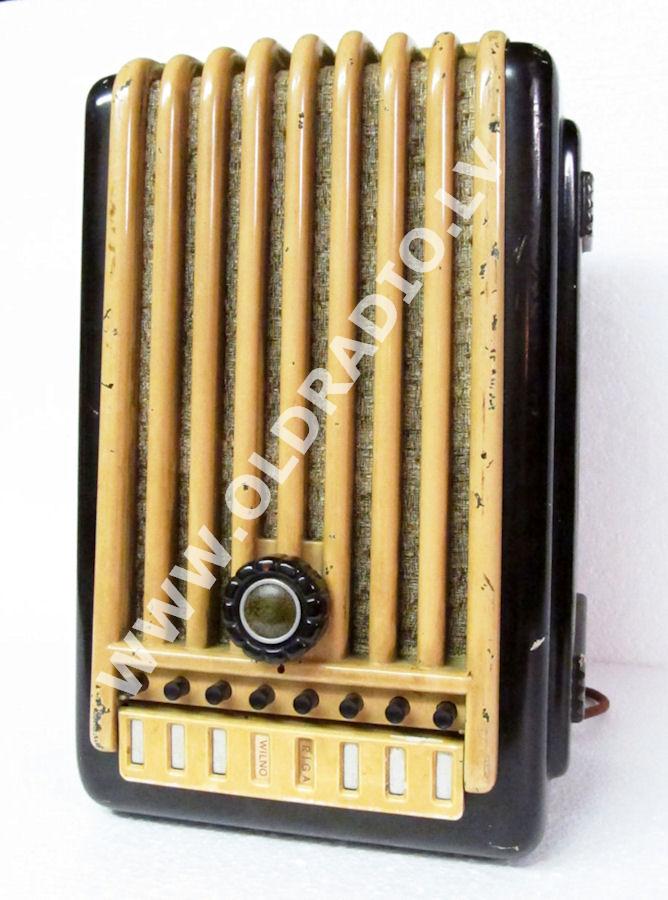

 Вид спереди

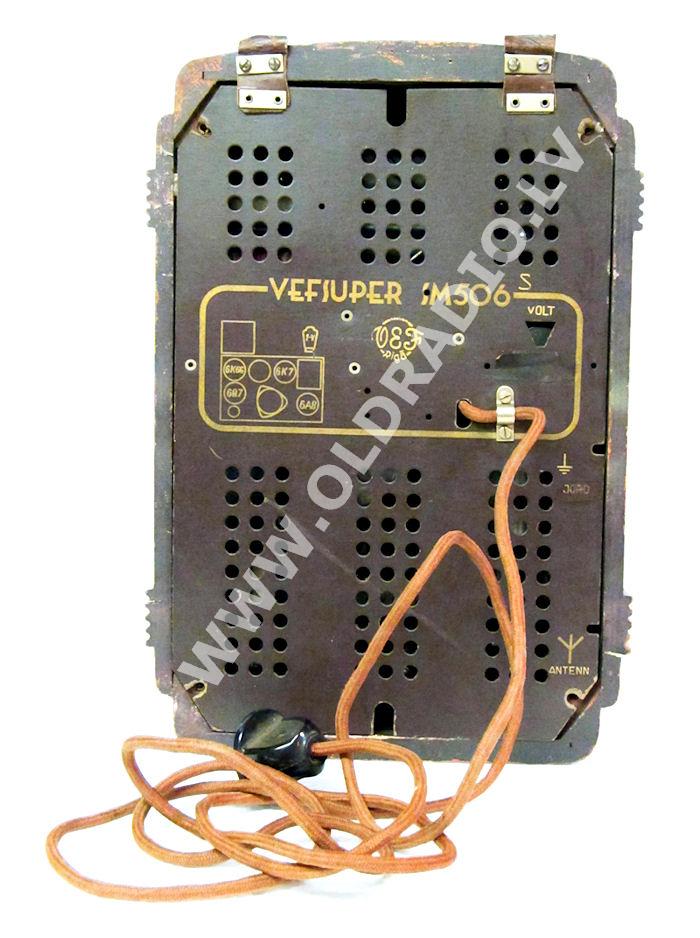

Вид сзади

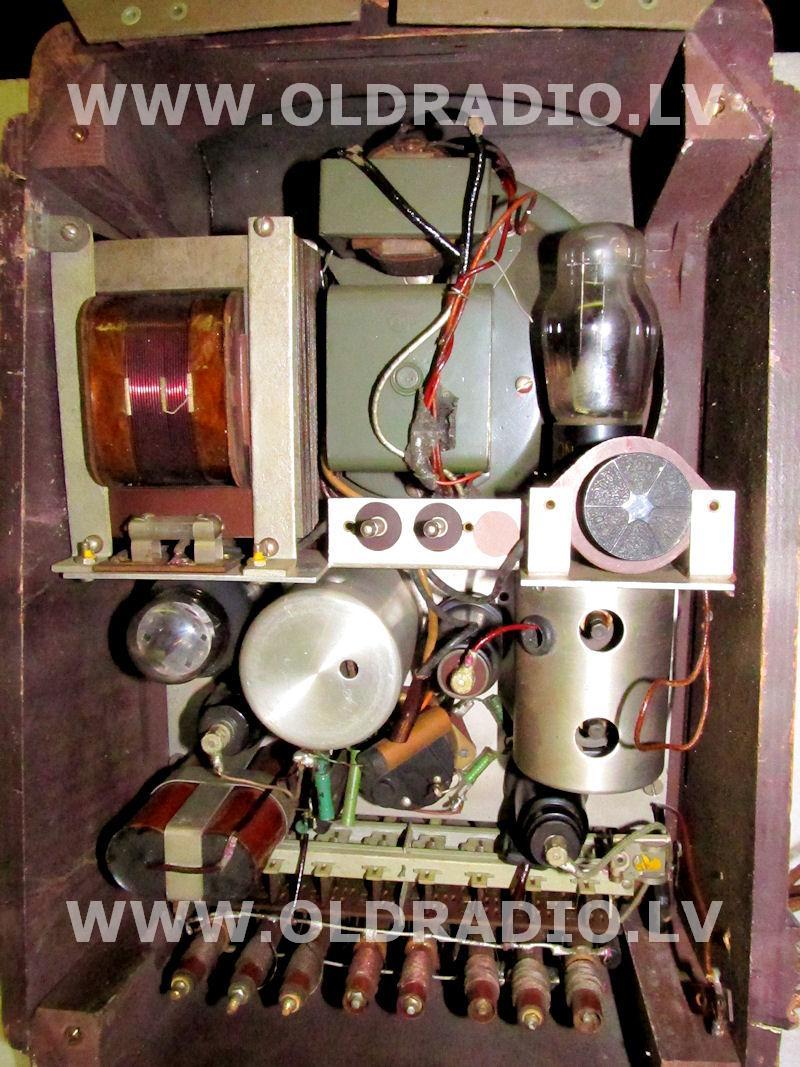

 Вид внутри

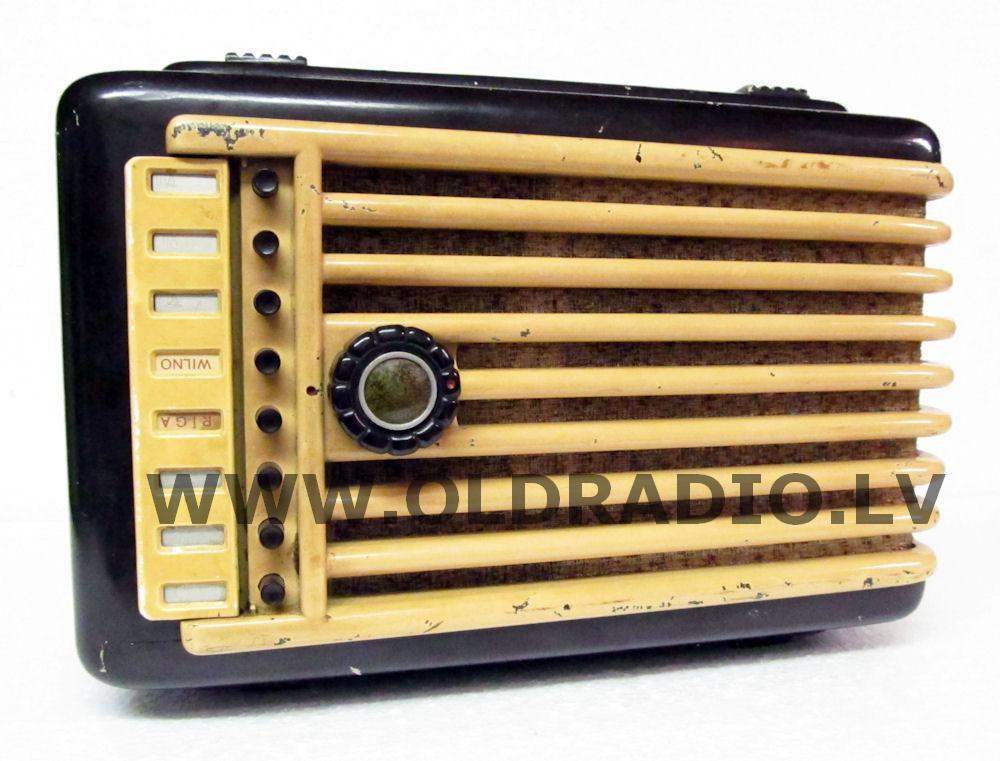

На одном боку

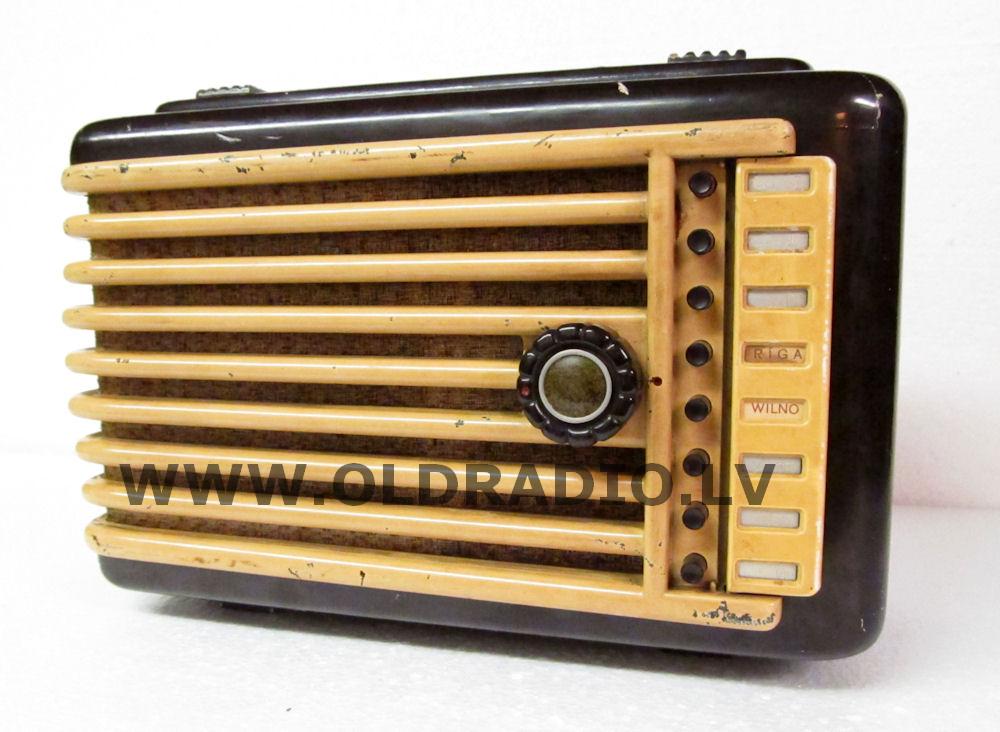

На другом боку
