VEFAR MD/39
(1938-1939)
В конце 1938 года завод VEF представил новую линейку радиоприёмников модельного ряда 1939 года. Большинство новых аппаратов получили современные корпуса и вновь разработанные шасси, однако VEFAR MD/39 стал одним из самых необычных приёмников этого поколения. На первый взгляд это простой трёхламповый сетевой радиоприёмник прямого усиления, но история его создания делает модель одной из наиболее интересных в довоенной продукции предприятия.
К моменту появления VEFAR MD/39 инженеры VEF уже уверенно освоили производство современных супергетеродинных радиоприёмников. Тем не менее завод не отказался от выпуска более простых и доступных моделей, рассчитанных на широкий круг покупателей. Именно таким аппаратом и стал VEFAR MD/39, объединивший проверенную временем конструкцию с возможностью работы непосредственно от электрической сети.
Место модели в истории VEF
VEFAR MD/39 занимает особое место в истории довоенного завода VEF. Это один из последних серийных приёмников прямого усиления, выпущенных предприятием в период, когда основным направлением развития уже стали более совершенные супергетеродинные модели. Однако главная особенность аппарата заключается не в его электрической схеме, а в необычном подходе к проектированию.
В отличие от большинства довоенных моделей VEF, для которых практически ежегодно разрабатывались новые корпуса и новые шасси, при создании VEFAR MD/39 инженеры максимально использовали уже освоенную конструктивную базу батарейного приёмника
VEFAR 2BD/38. На её основе одновременно были созданы батарейный
VEFAR BD/39 и сетевой VEFAR MD/39. Такой подход позволил значительно сократить объём подготовительных работ, уменьшить стоимость освоения производства и быстрее вывести на рынок сразу две модели с различными типами питания.
Подобная унификация стала одним из редких исключений в практике VEF и сегодня представляет большой интерес для коллекционеров и исследователей истории латвийской радиопромышленности.
Рождение двух моделей из одной конструкции
При разработке модельного ряда 1939 года инженеры VEF приняли весьма необычное для предприятия решение. Вместо создания совершенно новой конструкции за основу был взят батарейный радиоприёмник
VEFAR 2BD/38 предыдущего модельного года. Именно на его базе были разработаны сразу две новые модели — батарейный
VEFAR BD/39 и сетевой VEFAR MD/39.
Оба радиоприёмника получили практически одинаковый деревянный корпус, который отличался от своего предшественника лишь новой декоративной бакелитовой решёткой, установленной перед радиотканью громкоговорителя. Благодаря этому удалось сохранить современный внешний вид новой серии, не прибегая к разработке полностью нового корпуса.
Не менее интересна история создания шасси. Вместо разработки новой конструкции инженеры практически полностью сохранили шасси батарейного аппарата, переработав его только для работы от электрической сети. Общая компоновка, расположение ламповых панелей, высокочастотных контуров и большинства конструктивных элементов остались практически без изменений.
Главным отличием VEFAR MD/39 стала установка американских сетевых ламп и отдельного силового трансформатора, который разместили внутри корпуса. Именно трансформатор стал основным новым узлом, необходимым для питания приёмника от сети переменного тока. Такое решение позволило превратить батарейный аппарат в полноценный сетевой радиоприёмник, практически не изменяя уже освоенную конструкцию.

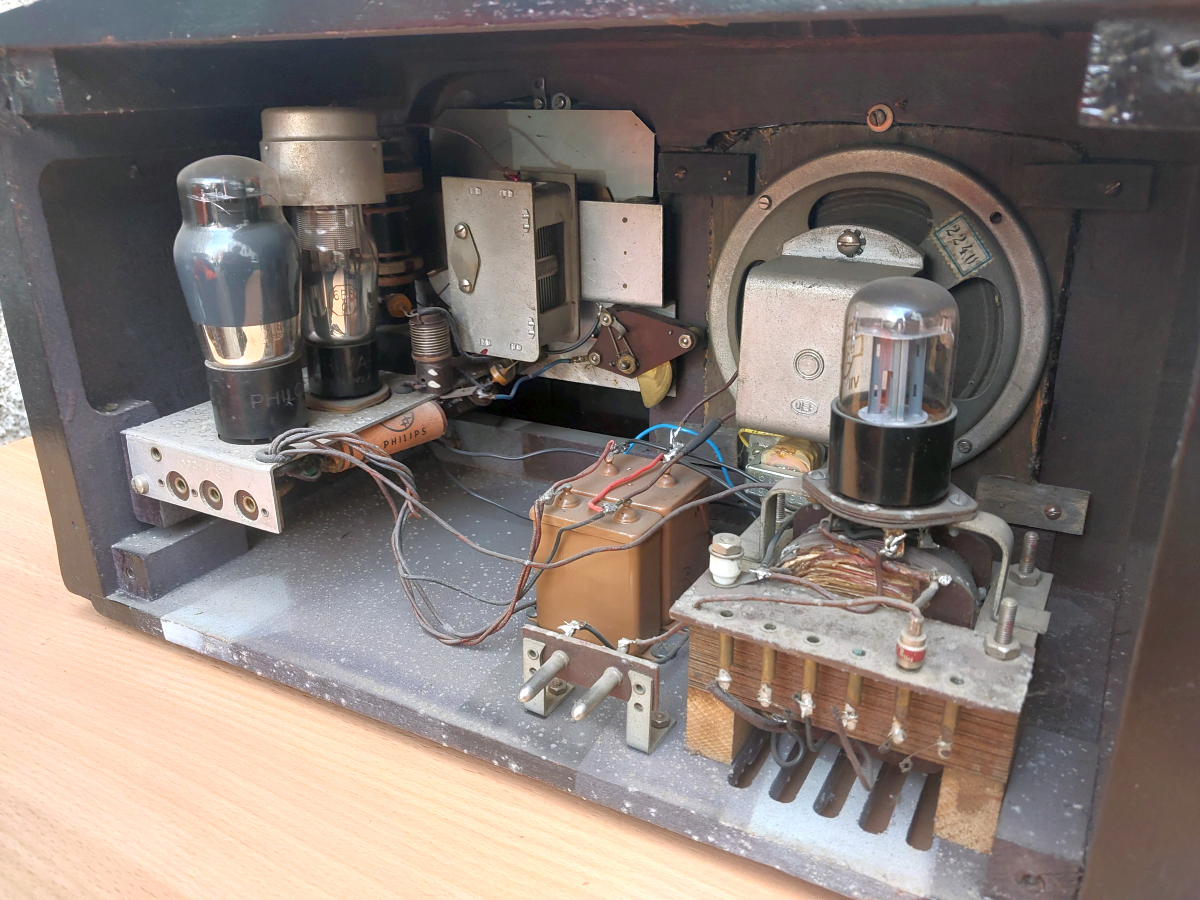

После снятия задней стенки происхождение конструкции становится особенно очевидным. Свободное пространство внутри корпуса и размещение силового трансформатора хорошо показывают, что первоначально этот корпус создавался для батарейного радиоприёмника. Именно поэтому VEFAR MD/39 сегодня представляет особый интерес не только как редкий экспонат, но и как наглядный пример рационального инженерного подхода, применявшегося на заводе VEF в конце 1930-х годов.
Комплект ламп
Несмотря на простоту конструкции, VEFAR MD/39 оснащался комплектом современных американских сетевых ламп. Их применение позволило отказаться от батарейного питания и обеспечить работу радиоприёмника непосредственно от сети переменного тока.
В конструкции использовались три лампы:
6B8G — многофункциональная радиолампа.
6K6G — выходная лампа усилителя низкой частоты.
1-V — кенотрон для выпрямления сетевого напряжения.
Использование всего трёх ламп позволило сохранить простоту конструкции и невысокую стоимость приёмника. Несмотря на это, аппарат обеспечивал приём радиостанций в диапазонах длинных, средних и коротких волн и полностью соответствовал своему назначению как доступный бытовой сетевой радиоприёмник.

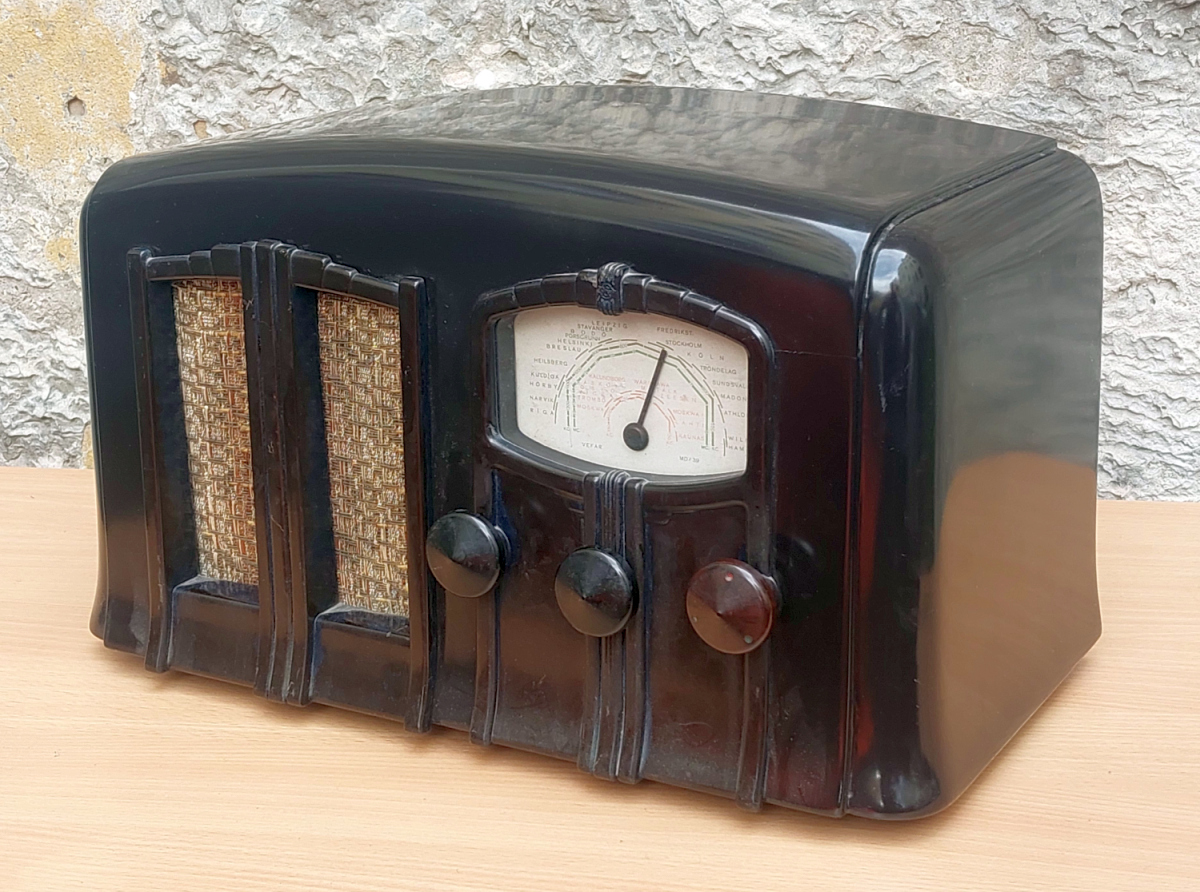

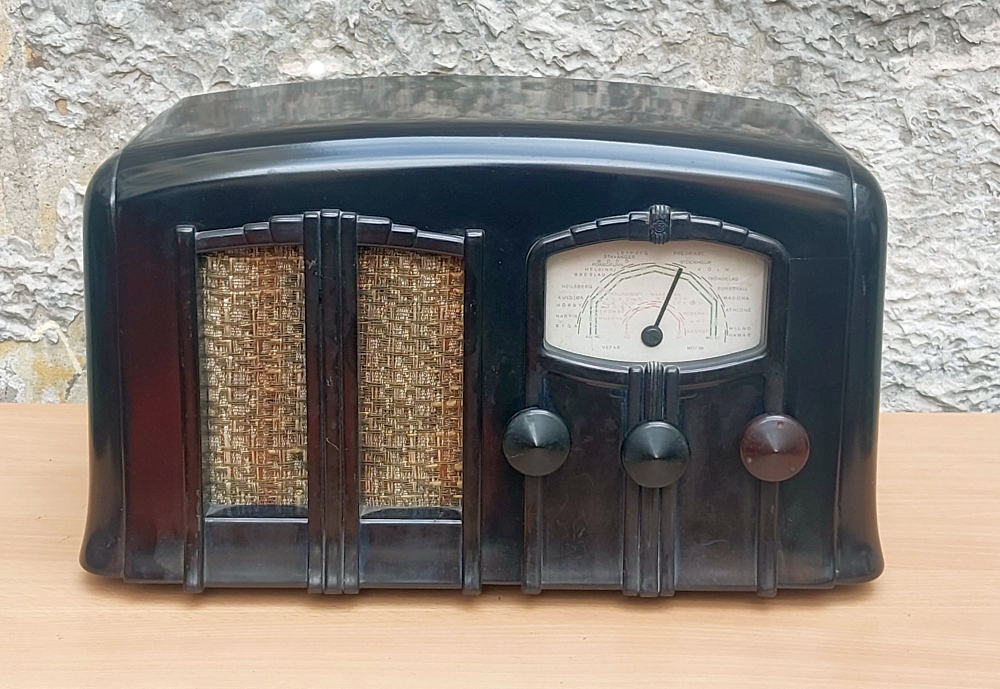

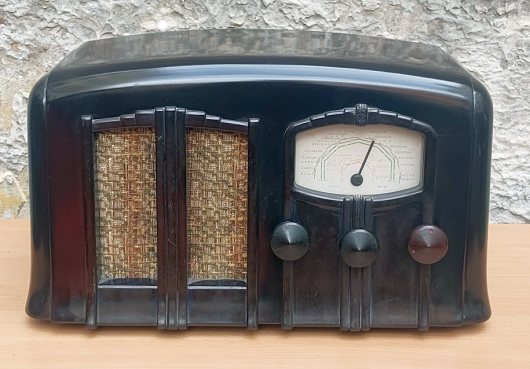

Корпус «Немецкая каска»
Среди коллекционеров корпус этой серии давно получил неофици-альное название «немецкая каска». Причиной стала его характерная форма с плавно закруглённой верхней частью и покатыми боковыми стенками, напоминающими силуэт немецкого армейского шлема конца 1930-х годов. Разумеется, подобное название никогда не использовалось заводом VEF и появилось значительно позже, однако сегодня оно хорошо известно любителям довоенной латвийской радиотехники.
При переходе от модели VEFAR 2BD/38 к новой серии инженеры практически полностью сохранили деревянный корпус. Единственным заметным внешним изменением стала новая декоративная бакелитовая решётка, установленная перед радиотканью громкоговорителя. Именно эта небольшая деталь позволила придать приёмникам модельного ряда 1939 года более современный внешний вид без изготовления новой оснастки для производства корпуса.
Такой подход ещё раз подтверждает стремление конструкторов максимально использовать уже освоенные производством детали. Благодаря этому батарейный VEFAR BD/39 и сетевой VEFAR MD/39 внешне выглядели практически одинаково, отличаясь главным образом системой питания и внутренней конструкцией.
Наш экземпляр

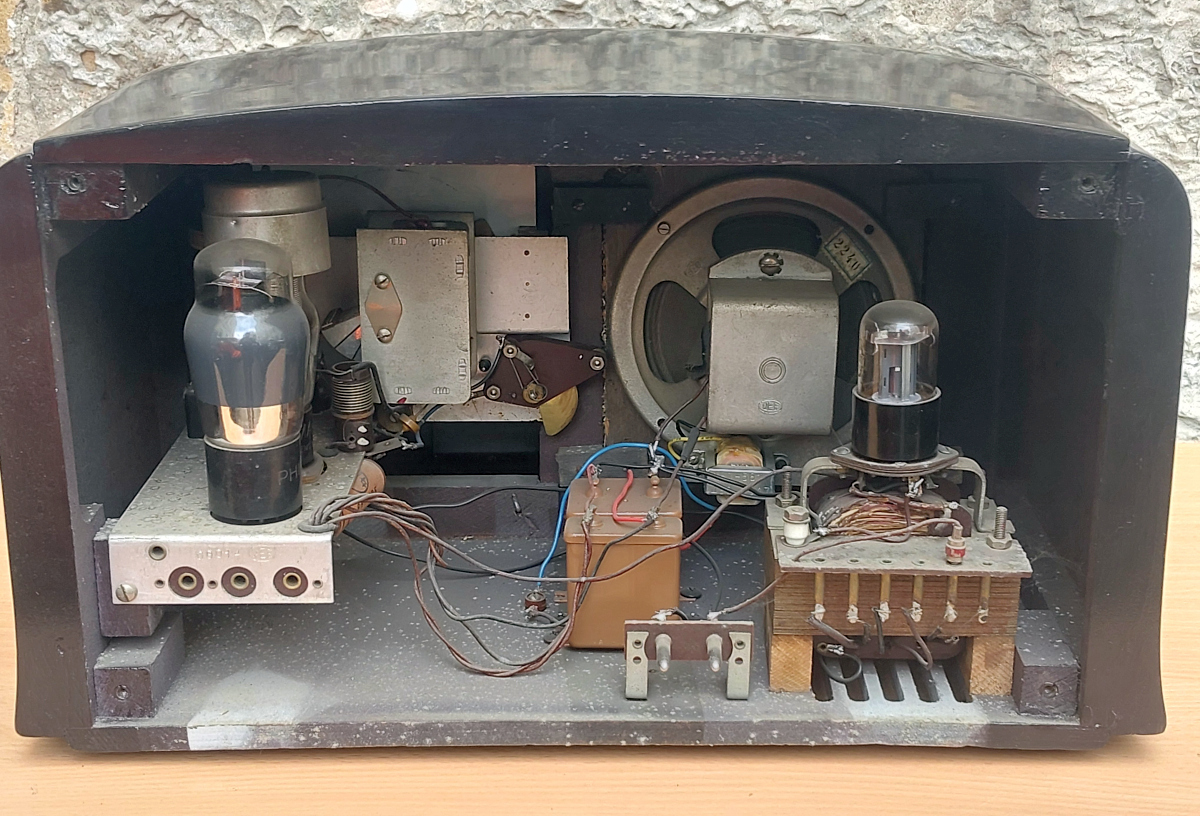

Представленный в коллекции VEFAR MD/39 хорошо сохранил оригинальную конструкцию и позволяет подробно изучить особенности этой необычной модели. После снятия задней стенки сразу становится заметно, насколько бережно инженеры VEF подошли к переработке батарейного аппарата. Большинство элементов шасси сохранило своё первоначальное расположение, а главным новым узлом стал силовой трансформатор, установленный внутри корпуса.
Сохранившаяся компоновка наглядно демонстрирует происхождение VEFAR MD/39 от батарейной модели. Именно благодаря этому сегодня можно проследить весь путь превращения батарейного радиоприёмника в полноценный сетевой аппарат, практически не прибегая к созданию новой конструкции.
Сегодня VEFAR MD/39 относится к числу наиболее редких серийных радиоприёмников довоенного VEF. Его ценность определяется не только небольшим количеством сохранившихся экземпляров, но и необычной историей создания. Эта модель является одним из наиболее интересных примеров того, как инженеры VEF смогли создать сразу два различных радиоприёмника, максимально используя одну конструктивную базу. Именно эта особенность делает VEFAR MD/39 важной частью истории латвийского радиостроения.
|
