"VEFAR 2BD/39"
Это компактный настольный
батарейный аппарат прямого усиления
выпускавшийся на ВЭФ-е в период с 1938-го по 1939-ой год
использовался для приема радиостанций в диапазонах СВ, ДВ и
КВ. Фактически это немного видоизмененная версия
прошлогодней модели
VEFAR 2BD/38:
применена другая бакелитовая решетка перед
радиотканью, минимальные изменения в самой схеме приемника,
перед шкалой начали ставить обычное стекло (в прошлогодней
модели оно было
целлулоидным)
Очень простенький по своему устройству и конструкции радиоприемник
смонтирован на миниатюрном алюминиевом шасси и работает на
двух радиолампах (KF1,
1F5G) от
двух батарей напряжением в 2 вольта и 100-120
вольт.
Аббревиатура названия VEFAR
2BD/39
включает в себя следующие сокращения:
"VEFAR"
- под этим названием выпускались
радиоприемники прямого усиления, "2" - двухламповый, "В" - батарейный,
"D"
обозначал громкоговоритель с динамическим подмагничиванием , "39" -
производственный 1939 год. |
|

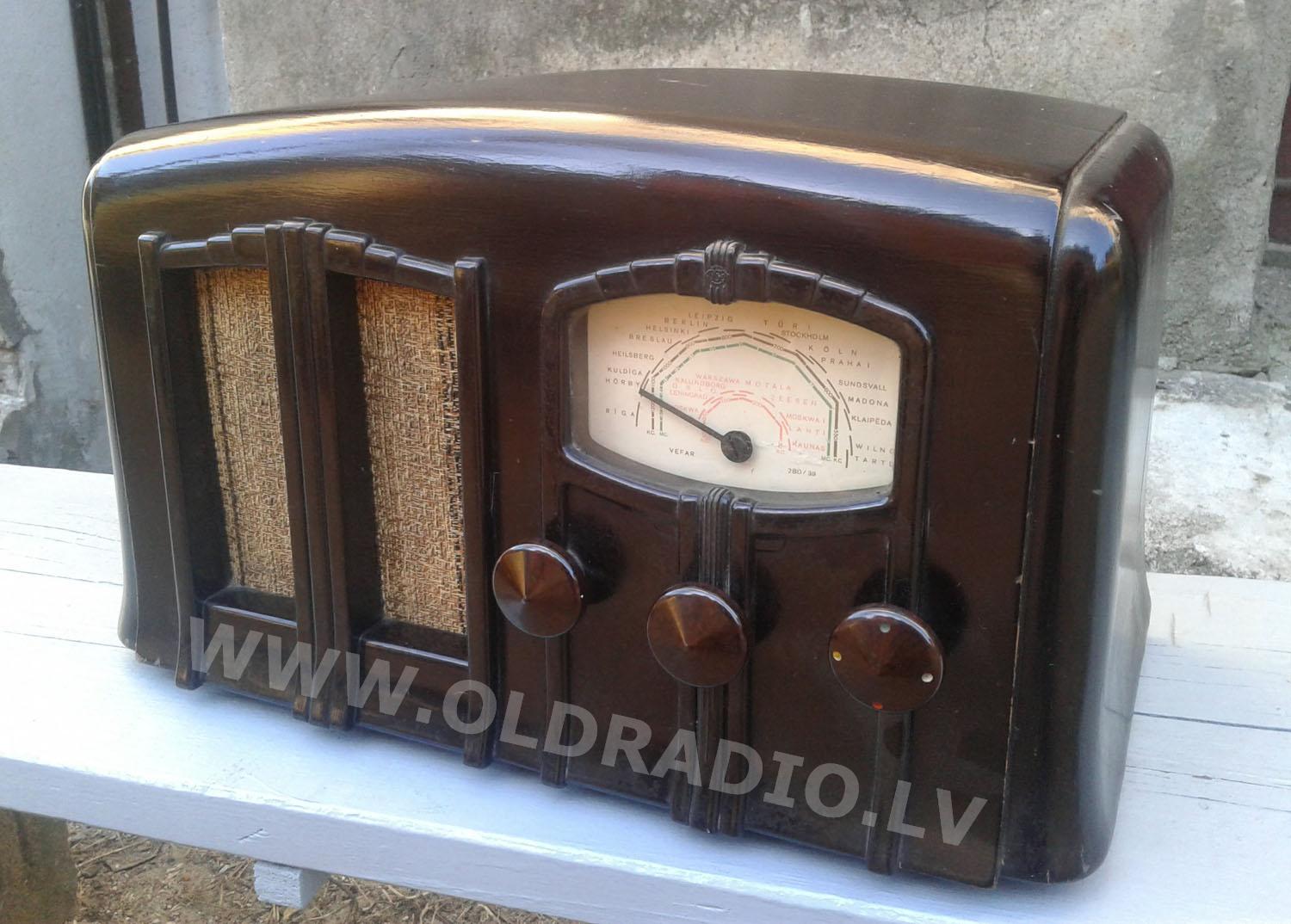

![](foto/my_colection/vef_ar_bd39/vef_ar_md39_5_m.jpg) |
|
Простота конструкции давала возможность
продавать аппарат по вполне доступной цене небогатым жителям
хуторов и деревень - эту серию радиоприемников еще называли
"Крестьянским радио". Качественного приема большого
количества радиостанций от этого радиоприемника вряд ли
можно было добиться, но прослушивание пары-тройки местных
радиостанций он вполне качественно обеспечивал. |
|
Корпус аппарата очень оригинален по дизайну
и еще интересен тем, что только нижняя стенка корпуса
сделана из фанеры, а все остальные части склеены в
единое целое из множества деревянных заготовок различных
форм. В народе, за некоторую схожесть формы корпуса
VEFAR 2BD/39
с защитным головным убором немецких
войск, радиоприемник прозвали "Фашисткой (и/или
Немецкой) каской". Внутри корпуса предусмотрено место для анодной
батареи , которая после установки фактически занимает все
внутреннее пространство достаточно миниатюрного по своим
размерам радиоприемника. Двухвольтовый накал ламп
обеспечивается батареей, которая подключается к
приемнику снаружи через выносной провод. |
|
![](http://www.oldradio.lv/foto/my_colection/vefar_2bd38/vefar_bd38_8.jpg) |
|
На передней панеле
VEFAR 2BD/39
располагается большая и
информативная шкала с названиями городов, под шкалой
выведены три ручки управления приемом, а за звук в
радиоприемнике отвечает тринадцати сантиметровый
громкоговоритель с постоянным магнитом.
Правая ручка с разноцветными точками
отвечает за переключение трех диапазонов и в четвертом
положение приемник обесточивается, центральная отвечает за
настройку на станции, а самой левой ручкой производится
регулировка обратной связи. |
|
![](http://www.oldradio.lv/foto/VEF_katalogi/1939/VEF39_6.JPG) |
|
Из своего опыта могу сказать, что VEFAR
BD/39 пока еще встречается на
территории Латвии, но их основной проблемой является то, что
они обычно уже все переделаны под питание от переменной сети
220 вольт, а в не переделанном оригинальном состоянии
будет только один из 10 попадающихся аппаратов - достать
аппарат с оригинальными лампами и хорошим корпусом очень
большая редкость. |
|
Вернуться обратно в меню коллекции |
|
|
Любое копирование материалов и размещения без согласования
запрещено. |
|
|
|
__________________________________ Cпонсор хостинга _____________________________ |
![Наш добрый спонсор :-)](pics/bannerd.gif) |
|
| |
|
|
Фото "VEFAR 2BD/39" |

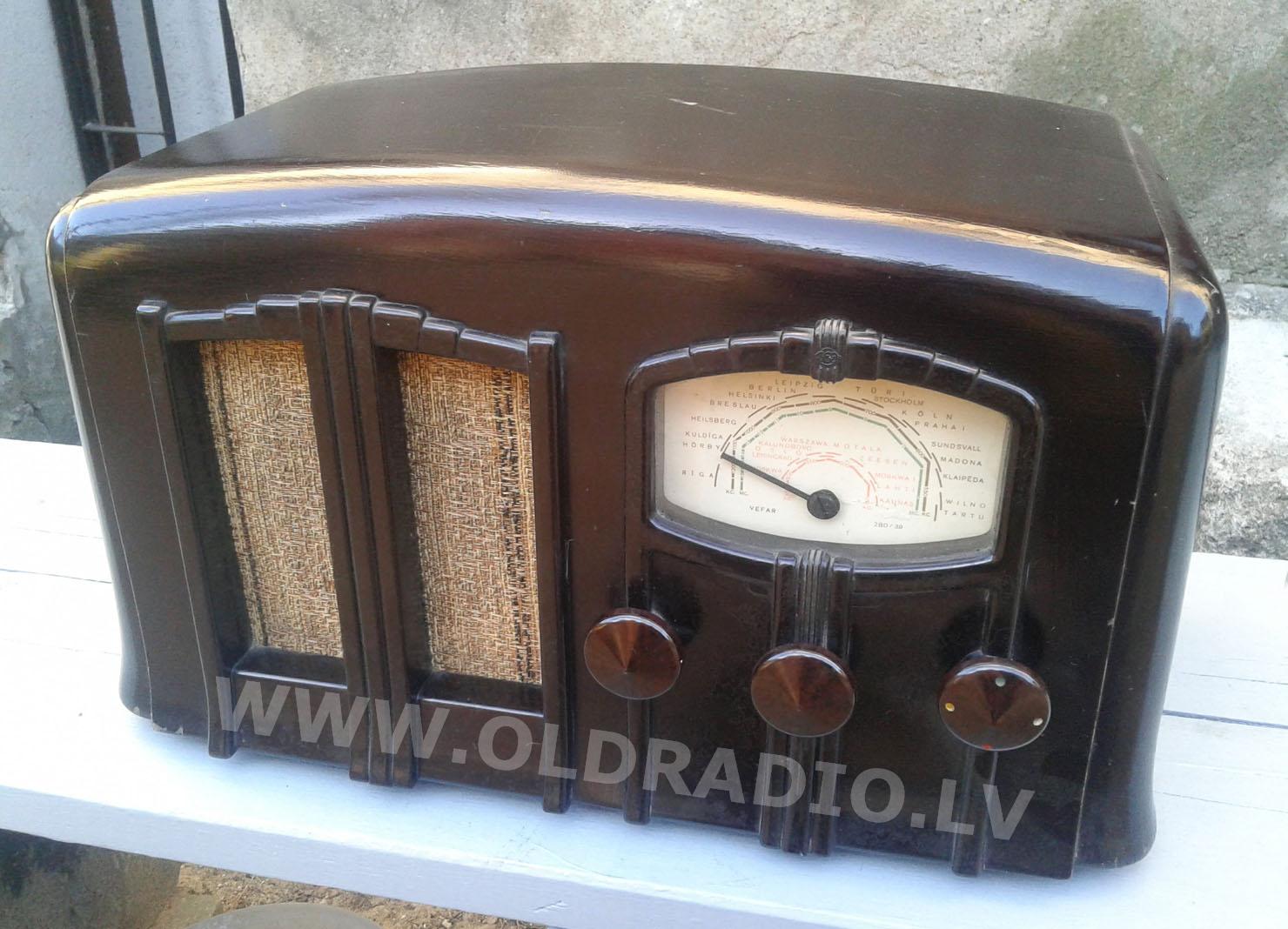

Вид
спереди |
![](foto/my_colection/vef_ar_bd39/vef_ar_md39_4_z.jpg) |
Вид
вид спереди 2 |
![](foto/my_colection/vef_ar_bd39/vef_ar_md39_3_z.jpg) |

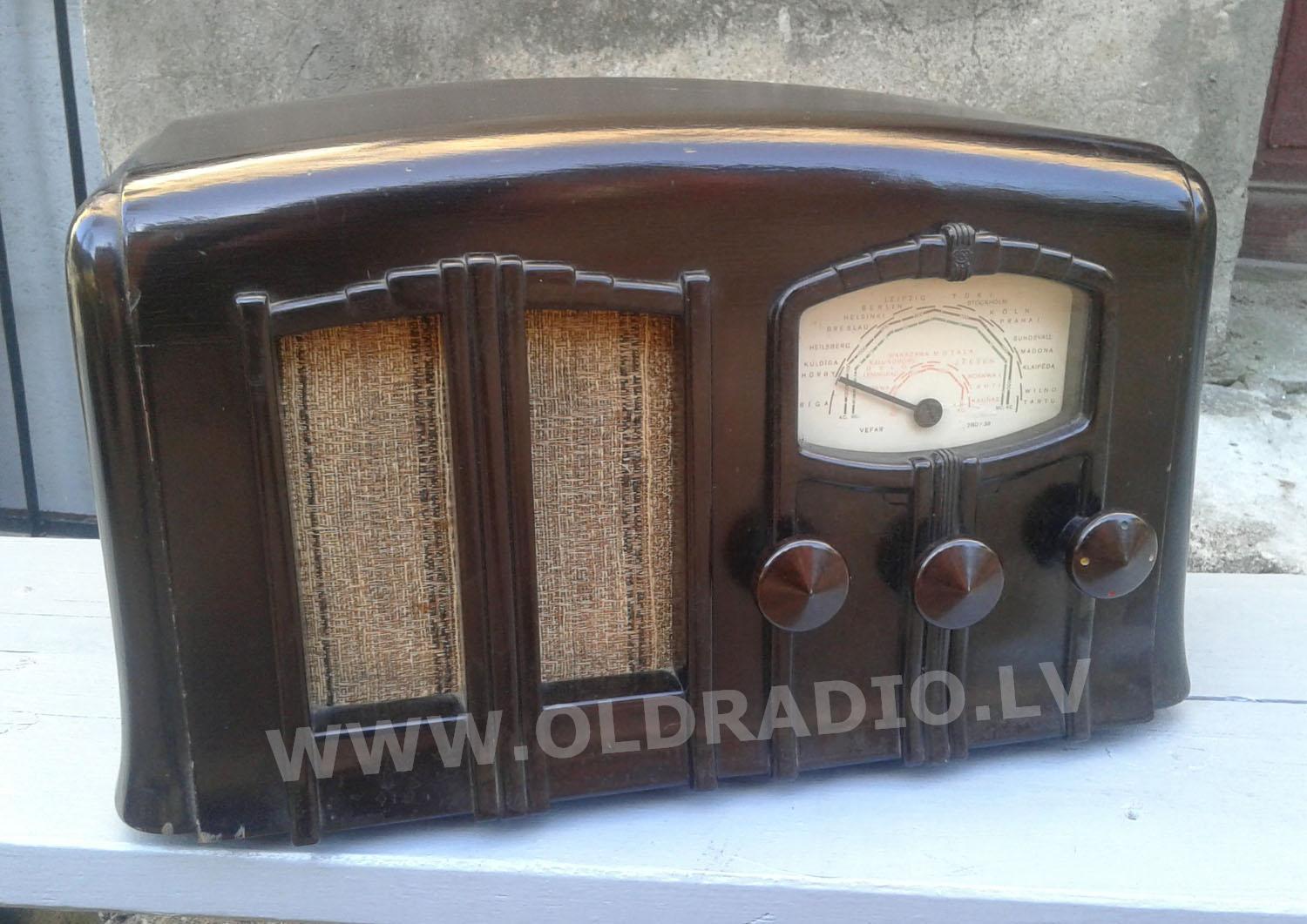

Вид
вид спереди 3 |
![](foto/my_colection/vef_ar_bd39/vef_ar_md39_2_z.jpg) |

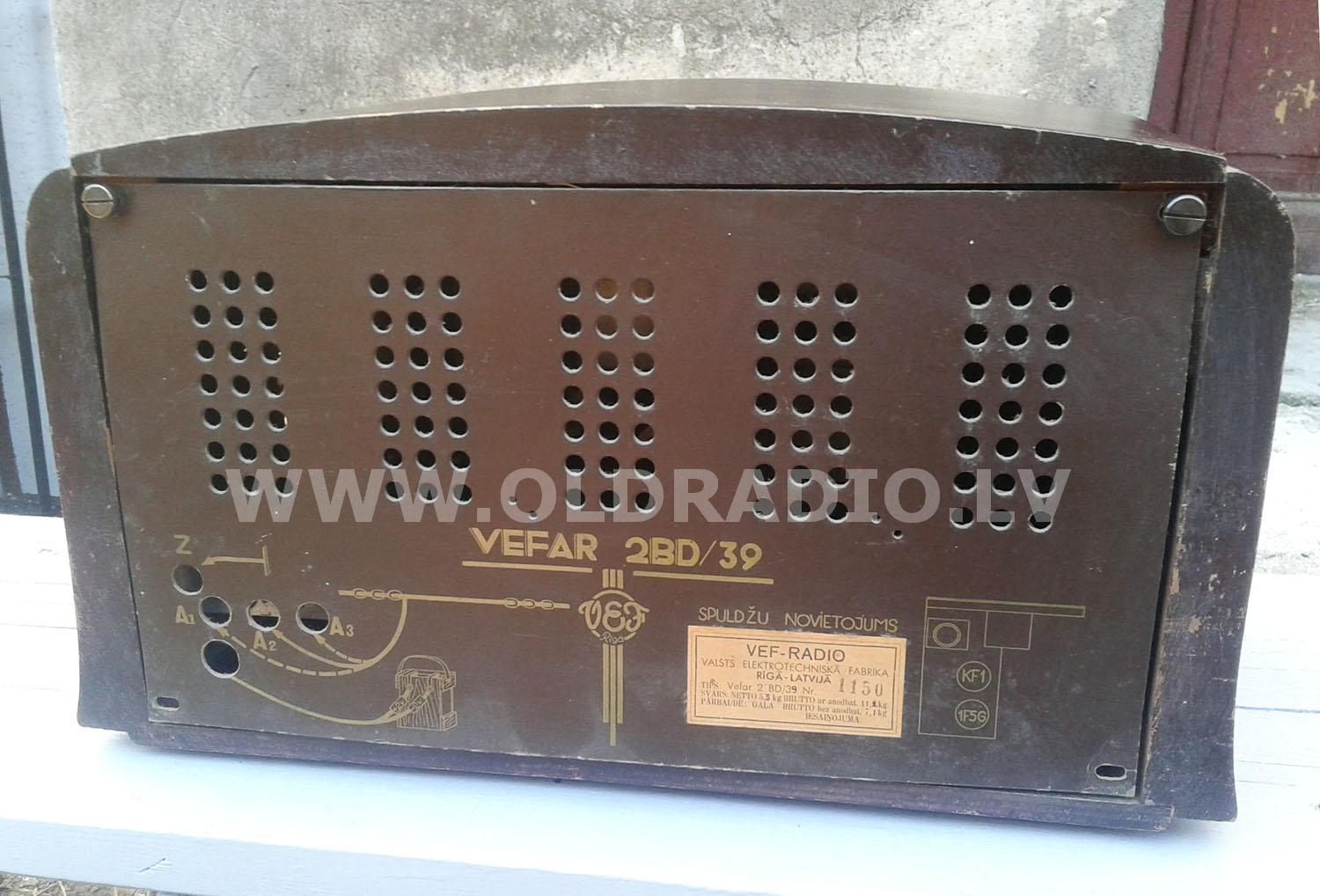

Вид
сзади |
![](foto/my_colection/vef_ar_bd39/vef_ar_md39_6_z.jpg) |

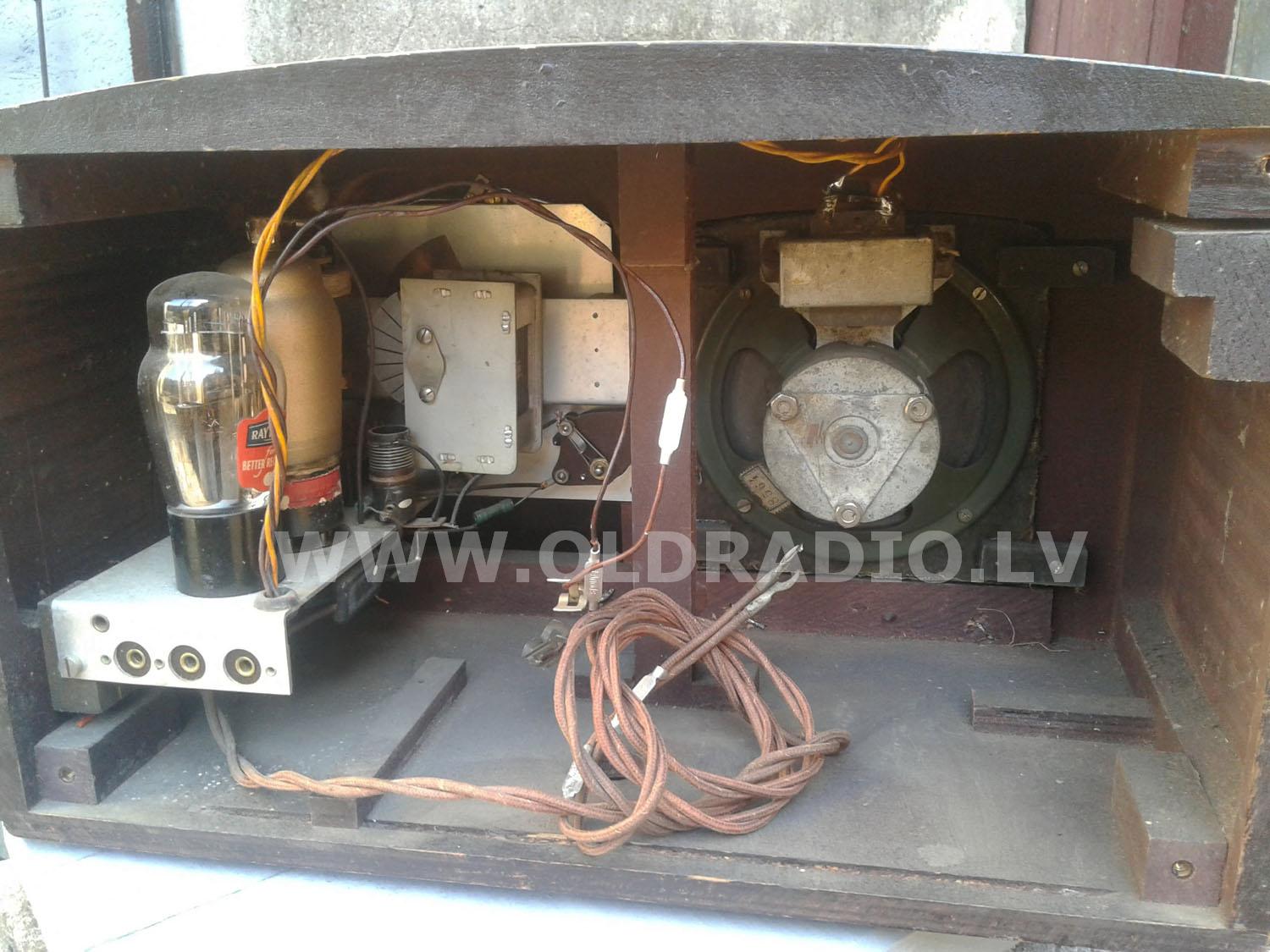

Вид
на шасси
изнутри |
![](foto/my_colection/vef_ar_bd39/vef_ar_md39_7_z.jpg) |

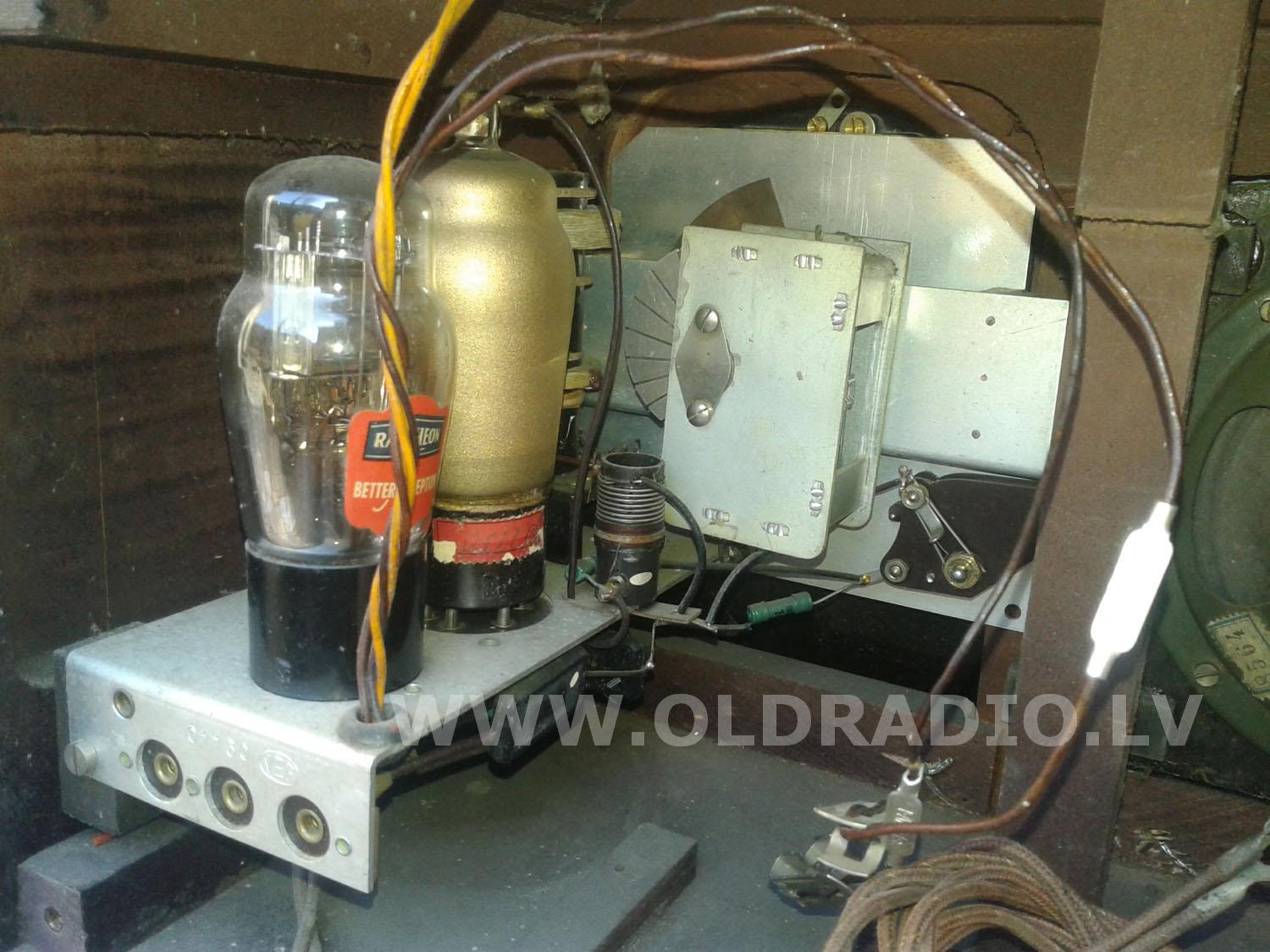

Вид
на шасси
изнутри
2 |
![](foto/my_colection/vef_ar_bd39/vef_ar_md39_8_z.jpg) |

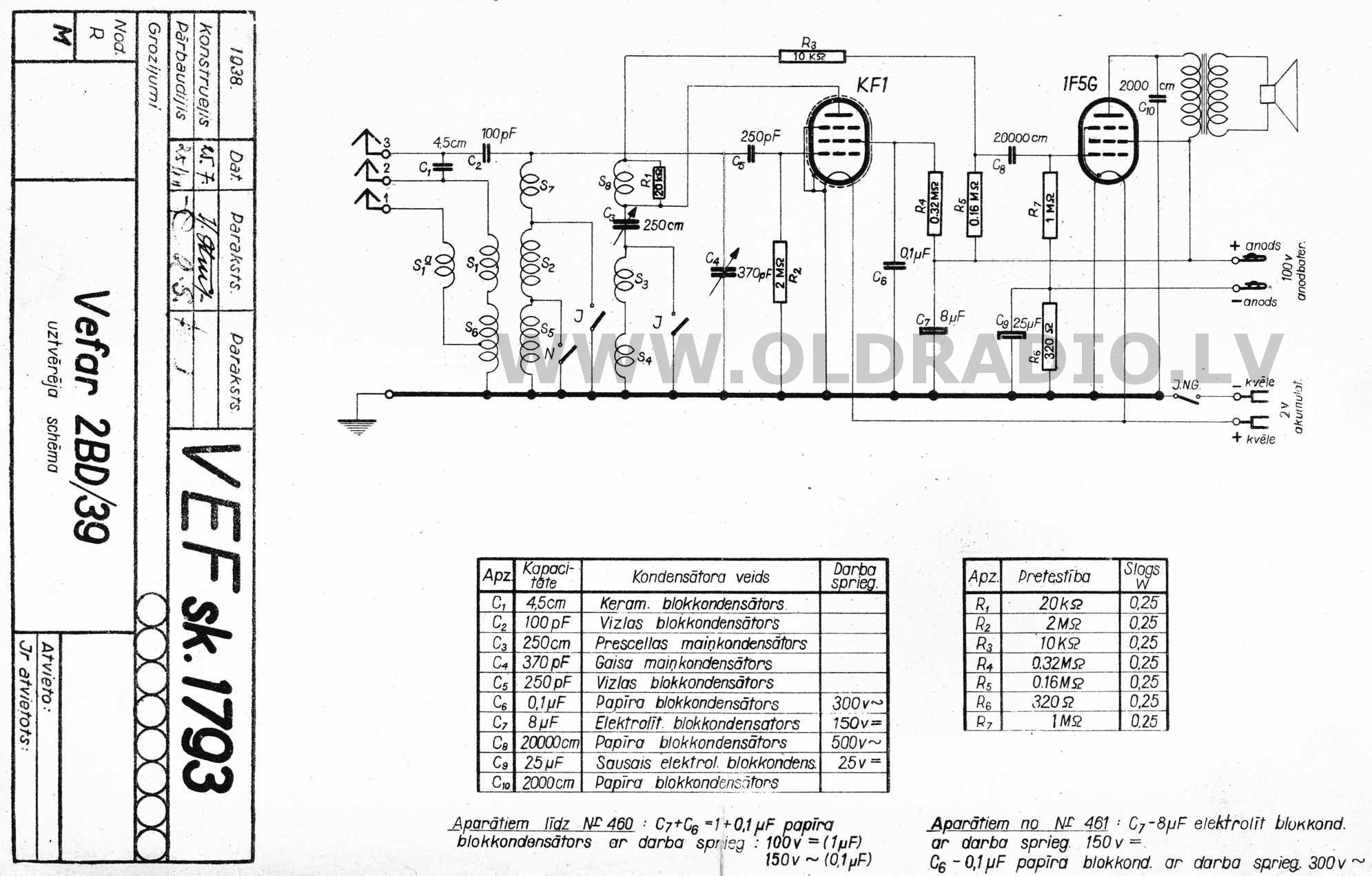

Схема
радиоприемника |
![](foto/vef_shema/vefar_2b39/Vefar2BD39_s2n_m.jpg) |
|
