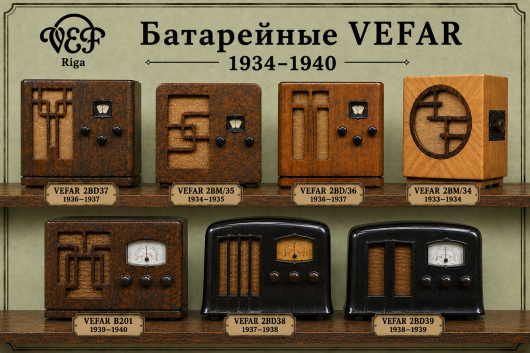

Семь лет развития батарейных радиоприёмников VEFAR (1934–1940)
Батарейные радиоприёмники VEFAR занимают особое место в истории латвийской радиопромышленности. Они создавались для эксплуатации в районах, где ещё отсутствовало централизованное электроснабжение, поэтому должны были сочетать экономичность, надёжность и простоту обслуживания. Несмотря на сравнительно невысокую стоимость, инженеры VEF уделяли этим моделям не меньше внимания, чем дорогим сетевым радиоприёмникам.
С 1934 по 1940 год серия прошла несколько последовательных этапов развития. За это время менялись размеры и конструкция корпусов, совершенствовалась технология их изготовления, применялись новые типы громкоговорителей и радиоламп. Если проследить развитие всей серии целиком, становится заметно, что внешний облик моделей обновлялся практически ежегодно, тогда как техническая часть развивалась более последовательно, сохраняя удачные инженерные решения.
Именно поэтому батарейные радиоприёмники VEFAR представляют интерес не только как отдельные коллекционные модели, но и как наглядный пример эволюции промышленного дизайна и инженерной мысли завода VEF в довоенный период.
Особенности питания батарейных радиоприёмников VEFAR
Все батарейные радиоприёмники серии VEFAR имели одинаковую концепцию питания. Внутри корпуса предусматривалось специальное отделение для размещения анодной батареи, которая постоянно находилась в радиоприёмнике.
Только у самых первых с большим корпусом VEFAR BM/34, VEFAR
BM/35 можно было устанавливать внутрь две батареи.
Для питания нитей накала использовался отдельный двухвольтовый свинцовый аккумулятор, подключавшийся снаружи. Такое решение объяснялось его значительными размерами, весом и необходимостью регулярной подзарядки. Размещение аккумулятора вне корпуса позволяло сделать радиоприёмники более компактными, облегчало обслуживание и не ограничивало владельца в выборе аккумулятора необходимой ёмкости.
P.S. Правда, у самых первых с большим корпусом VEFAR BM/34, VEFAR BM/35 можно было устанавливать внутрь сразу две батареи, но с уменьшением размеров корпусов концепция
размещения батарей изменилась.
1934 год — начало серии

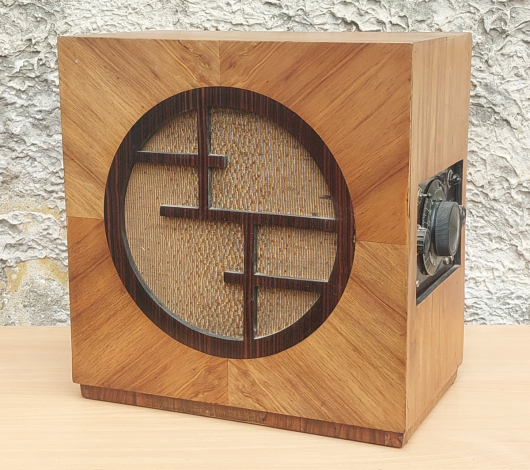

Первым представителем семейства стал VEFAR 2BM/34.
Его корпус был выполнен в характерном для начала 1930-х годов стиле. Высокие пропорции, крупный круглый декоративный вырез в передней фанерной панели, закрытый изнутри радиотканью, и простое оформление делали аппарат типичным представителем ранних батарейных радиоприёмников.
Одной из наиболее необычных особенностей конструкции стало полное отсутствие шкалы настройки. Все органы управления — ручки настройки и регулировки, а также клеммы для подключения антенны и заземления — размещались в вырезе правой боковой стенки корпуса. Благодаря этому лицевая панель была полностью отведена под декоративное оформление, и при беглом взгляде аппарат скорее напоминал отдельный громкоговоритель, чем радиоприёмник.
Приёмник был оборудован магнитным громкоговорителем, что нашло отражение и в обозначении модели. Индекс BM указывал на применение магнитного громкоговорителя, который в первой половине 1930-х годов широко использовался в батарейных радиоприёмниках благодаря сравнительно простой конструкции и отсутствию необходимости в выходном трансформаторе.
Электрическая часть также отличалась простотой. Приёмник строился лампах ER232,
ER233 и представлял собой классическую двухламповую батарейную конструкцию.
Именно модель VEFAR 2BM/34 положила начало всей батарейной линейке VEFAR. Уже в следующем году завод представил глубоко модернизированную модель с более компактным корпусом, впервые появившейся на лицевой панели шкалой настройки и полностью переработанной электрической схемой. Так начался почти непрерывный процесс совершенствования батарейных радиоприёмников VEFAR, продолжавшийся вплоть до начала Второй мировой войны.
1935 год — первая серьёзная модернизация

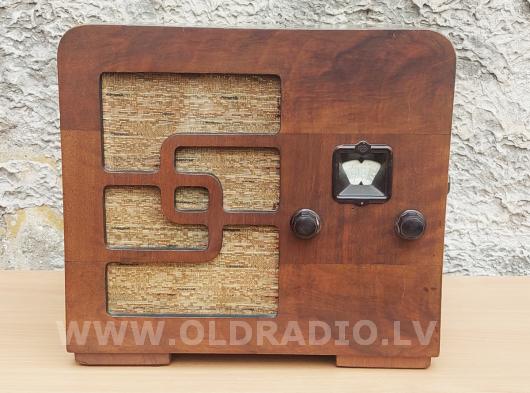

Уже через год завод представил VEFAR 2BM/35, который заметно отличался от своего предшественника. Если модель 1934 года ещё сохраняла характерные черты ранних батарейных радиоприёмников, то новый аппарат выглядел значительно современнее и компактнее.
Корпус стал существенно меньше, благодаря чему радиоприёмник выглядел более лёгким и изящным. Вместо большого круглого декоративного выреза появился новый рисунок прорезей перед радиотканью, а на передней панели впервые разместили небольшое окно шкалы настройки. Эти изменения не только освежили внешний вид аппарата, но и сделали его более удобным в эксплуатации.
Интересной особенностью конструкции стало крепление магнитного громкоговорителя непосредственно на съёмной задней стенке корпуса. После снятия задней крышки громкоговоритель извлекался вместе с ней, что облегчало сборку, обслуживание и ремонт радиоприёмника.
Не менее серьёзные изменения произошли и в электрической части. Вместо ламп ER232
и ER233 были применены более современные ER32 и ER33, а схема приёмника была полностью переработана. При этом магнитный громкоговоритель сохранился, поэтому обозначение серии BM осталось без изменений.
1936 год — переход на динамический громкоговоритель

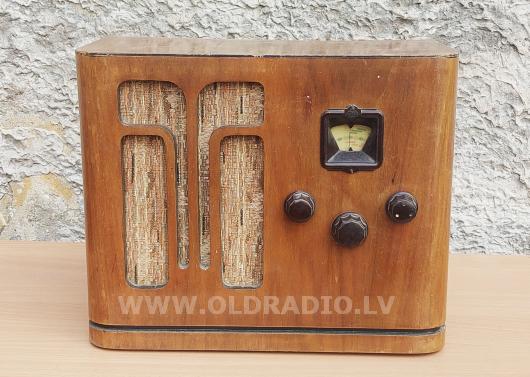

Следующей моделью стал VEFAR 2BD/36, открывший новый этап в развитии батарейных радиоприёмников VEFAR. Несмотря на сохранение общей компоновки органов управления, аппарат получил ещё более компактный корпус и полностью обновлённое оформление передней панели.
Основным внешним отличием стал новый рисунок декоративных прорезей перед радиотканью. Благодаря этому даже при сохранении привычной компоновки радиоприёмник воспринимался как совершенно новая модель.
Главные изменения произошли внутри. VEFAR 2BD/36 стал первым батарейным радиоприёмником VEF, оснащённым динамическим громкоговорителем. В электрической схеме использовались лампы ER32 и C243N. Переход на динамический громкоговоритель потребовал применения выходного трансформатора, новой выходной лампы C243N и существенной переработки усилителя низкой частоты.
Столь важное техническое нововведение было отражено и в обозначении модели. Индекс BM уступил место BD, где буква D обозначала применение динамического громкоговорителя.
1937 год — совершенствование конструкции

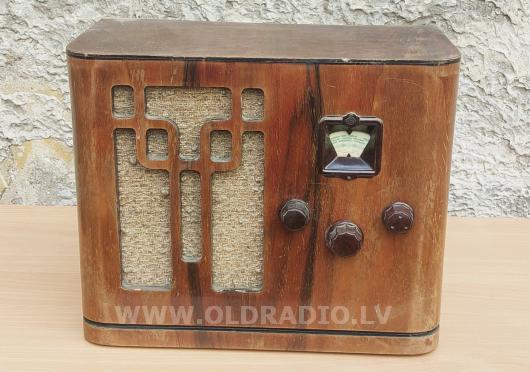

После столь серьёзной модернизации, проведённой годом ранее, инженеры VEF сосредоточились на совершенствовании уже удачной конструкции. Так появился VEFAR 2BD/37.
Размеры и конструкция корпуса практически не изменились. Как и у модели 1936 года, аппарат сохранил компактные пропорции и прежнюю компоновку органов управления. Единственным заметным внешним отличием стал новый рисунок декоративных прорезей перед радиотканью, позволивший обновить внешний вид без изменения конструкции корпуса.
Электрическая часть также была модернизирована. При сохранении выходной лампы C243N вместо ER32 стала применяться более совершенная лампа ER30, а также были внесены изменения в отдельные узлы схемы. Это позволило сохранить удачную конструкцию приёмника, постепенно совершенствуя его технические характеристики.
Модель 2BD/37 стала логичным продолжением предыдущего радиоприёмника и показала, что после крупных технических нововведений VEF всё чаще переходил к последовательному развитию уже освоенных конструкций, ограничиваясь небольшими изменениями внешнего оформления и постепенной модернизацией электрической схемы.
1938 год — полностью новое поколение

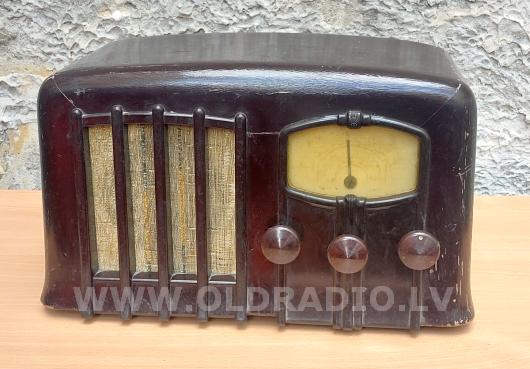

Настоящий качественный скачок в развитии серии произошёл с появлением VEFAR 2BD38. Если предыдущие модели представляли собой последовательное развитие уже существующей конструкции, то радиоприёмник 1938 года был создан практически заново.
Прежде всего полностью изменился внешний облик аппарата. На смену строгим прямолинейным корпусам пришли плавные округлые формы, характерные для конца 1930-х годов. Передняя панель получила отдельное окно шкалы настройки, а общий дизайн стал значительно современнее и выразительнее.
Не менее важные изменения произошли и в конструкции корпуса. VEFAR 2BD38 стал первым батарейным радиоприёмником VEF, получившим окрашенный корпус вместо традиционной шпонированной отделки. При этом технология изготовления также изменилась. Только нижняя часть корпуса выполнялась из фанеры, тогда как все остальные детали склеивались из отдельных деревянных заготовок различной формы. Такое решение позволяло получать плавные объёмные поверхности, которые было значительно сложнее изготовить традиционными способами.
Полностью была переработана и электрическая часть. Приёмник получил новый комплект американских батарейных ламп KF1 и 1F5G, а его схема была разработана заново с использованием более современных технических решений.
Таким образом, VEFAR 2BD38 стал новым поколением батарейных радиоприёмников VEFAR, определив направление их дальнейшего развития.
1939 год — развитие новой конструкции

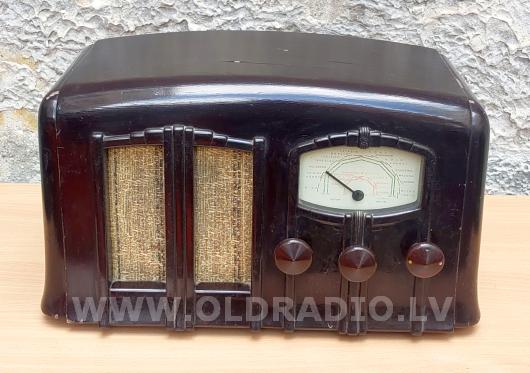

После столь масштабной модернизации инженеры VEF решили не менять удачную конструкцию кардинально. Новая модель VEFAR 2BD39 стала логичным развитием аппарата предыдущего года.
Корпус практически полностью сохранил размеры, пропорции и технологию изготовления. Как и прежде, он имел окрашенную отделку и собирался из отдельных деревянных элементов, обеспечивавших характерные плавные формы.
Основным внешним отличием стала бакелитовая декоративная решётка, установленная перед радиотканью. Благодаря этому сравнительно небольшому изменению радиоприёмник приобрёл новый, более современный внешний вид без необходимости полностью перерабатывать конструкцию корпуса.
Электрическая часть также представляла собой дальнейшее развитие модели 1938 года. Основной комплект ламп и общая схема были сохранены, а изменения касались отдельных узлов, направленных на повышение надёжности и улучшение рабочих характеристик.
Подобный подход хорошо показывает изменение принципов проектирования VEF к концу 1930-х годов. Вместо ежегодного создания совершенно нового радиоприёмника завод всё чаще совершенствовал уже удачные конструкции, сочетая техническую преемственность с обновлением внешнего оформления.
Набор лам тот же, что и в прошлом году
: KF1 + 1F5G
1940 год — завершение довоенной серии

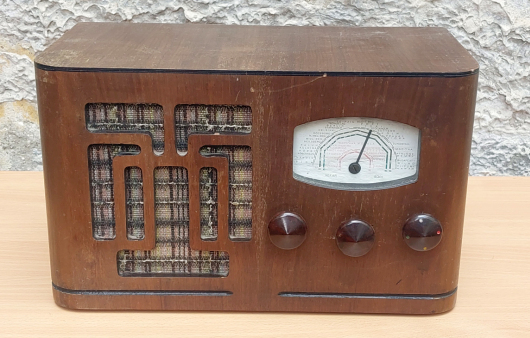

Последним довоенным батарейным радиоприёмником семейства стал VEFAR B201. Эта модель завершила почти семилетнее развитие батарейной линейки VEFAR и одновременно ознаменовала переход завода к новой системе обозначения своих радиоприёмников.
В отличие от предыдущих моделей, обозначения которых содержали информацию о количестве ламп и типе громкоговорителя, новая система получила иной принцип построения. В модели B201 буква B обозначала батарейный радиоприёмник, первая цифра 2 — двухламповую конструкцию, цифра 0 указывала на модельный 1940 год, а последняя цифра 1 обозначала одноконтурную схему.
В электрической части продолжал использоваться комплект ламп KF1 и 1F5G, впервые применённый ещё в модели VEFAR 2BD38. Таким образом, на протяжении трёх модельных лет — с 1938 по 1940 год — ламповая база батарейных двухламповых радиоприёмников VEFAR оставалась неизменной. Это свидетельствует о том, что выбранная конструкция полностью оправдала себя и не требовала дальнейших изменений.
Сам радиоприёмник получил полностью переработанный корпус с более строгим и лаконичным дизайном, отражавшим изменение художественных тенденций начала 1940-х годов. При этом в его конструкции использовались решения, выработанные в ходе развития предыдущих моделей серии.
К сожалению, дальнейшее развитие батарейных радиоприёмников VEFAR было прервано начавшейся Второй мировой войной. Модель B201 стала последним довоенным представителем этой серии, завершив почти семилетнюю историю её развития.

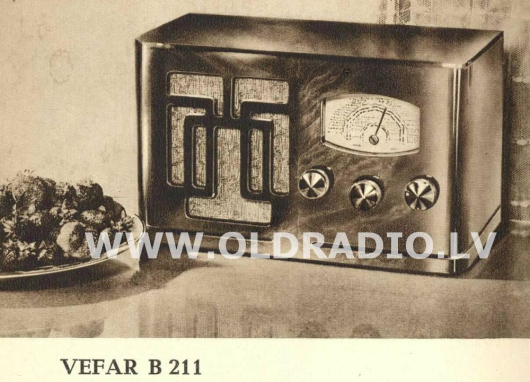

VEFAR B211
Интересно отметить, что в заводском каталоге VEF на 1941 год уже была заявлена следующая модель — VEFAR B211. Согласно новой системе обозначений, это был двухламповый батарейный одноконтурный радиоприёмник модельного 1941 года.
Если судить по иллюстрации в заводском каталоге, внешне VEFAR B211
практически полностью повторял модель B201.Каталог также указывает
применение нового комплекта ламп KF1
и KL5, что свидетельствует о
планировавшейся модернизации электрической части. Однако до настоящего времени
не известно ни одного сохранившегося экземпляра этой модели, поэтому можно
предположить, что её серийное производство так и не было начато.
Основные этапы развития серии
Если рассматривать батарейные радиоприёмники VEFAR как единую линейку, то становится заметно, что их развитие происходило неравномерно. Одни годы приносили лишь совершенствование уже существующих конструкций, тогда как в другие происходили серьёзные изменения, определявшие дальнейшее направление развития серии.
Модель VEFAR 2BM/35 стала первой серьёзной модернизацией первоначальной конструкции. В 1936 году произошёл наиболее важный технический шаг — переход от магнитного громкоговорителя к динамическому. Следующие изменения носили преимущественно эволюционный характер, пока в 1938 году завод не представил полностью новое поколение батарейных радиоприёмников с иной конструкцией корпуса, новой технологией его изготовления и современной элементной базой.
Интересно, что инженеры VEF далеко не всегда стремились ежегодно создавать совершенно новый аппарат. После появления удачной конструкции она обычно использовалась ещё один-два года, подвергаясь постепенной модернизации. В большинстве случаев обновление касалось прежде всего внешнего оформления. Чаще всего изменялся рисунок декоративного выреза перед радиотканью или появлялись новые декоративные элементы, благодаря чему радиоприёмник воспринимался как новая модель, хотя его конструктивная основа оставалась практически неизменной.
Именно поэтому историю батарейных VEFAR правильнее рассматривать не как последовательность отдельных моделей, а как непрерывный процесс развития, в котором каждая новая конструкция становилась основой для следующего этапа совершенствования.
|
