"VEF SUPER KBD/39". До 1944 года завод ВЭФ успел разработать и наладить выпуск четырех моделей переносных радиоприемников (VEFSUPER KBD/39, VEFSUPER KBD/40, VEFSUPER KB416 "цивильный вариант" и VEFSUPER KB416 "военное исполнение") и для еще одной настольной батарейной модели VEF SUPER B417 был сделан переносной ящик, куда можно было установить сам приемник и все нужные для его работы батареи питания.  Самой первой  была выпущена описываемая здесь модель радиоприемника VEF SUPER KBD/39 1939 года ("SUPER" т.к. это был супергетеродин, "К" от слова koferis (чемоданчик по латышски), "В" - батарейный, "D" обозначал громкоговоритель с динамическим подмагничиванием, "39" - модель 1939 года. Радиоприемник собран на четырех радиолампах (KK2, KF4, 1F6, KL2) для приема радиостанций в диапазоне длинных, средних и коротких волн,  работает радиоаприемник от двух батарей с напряжением 2 вольта и 110 вольт.

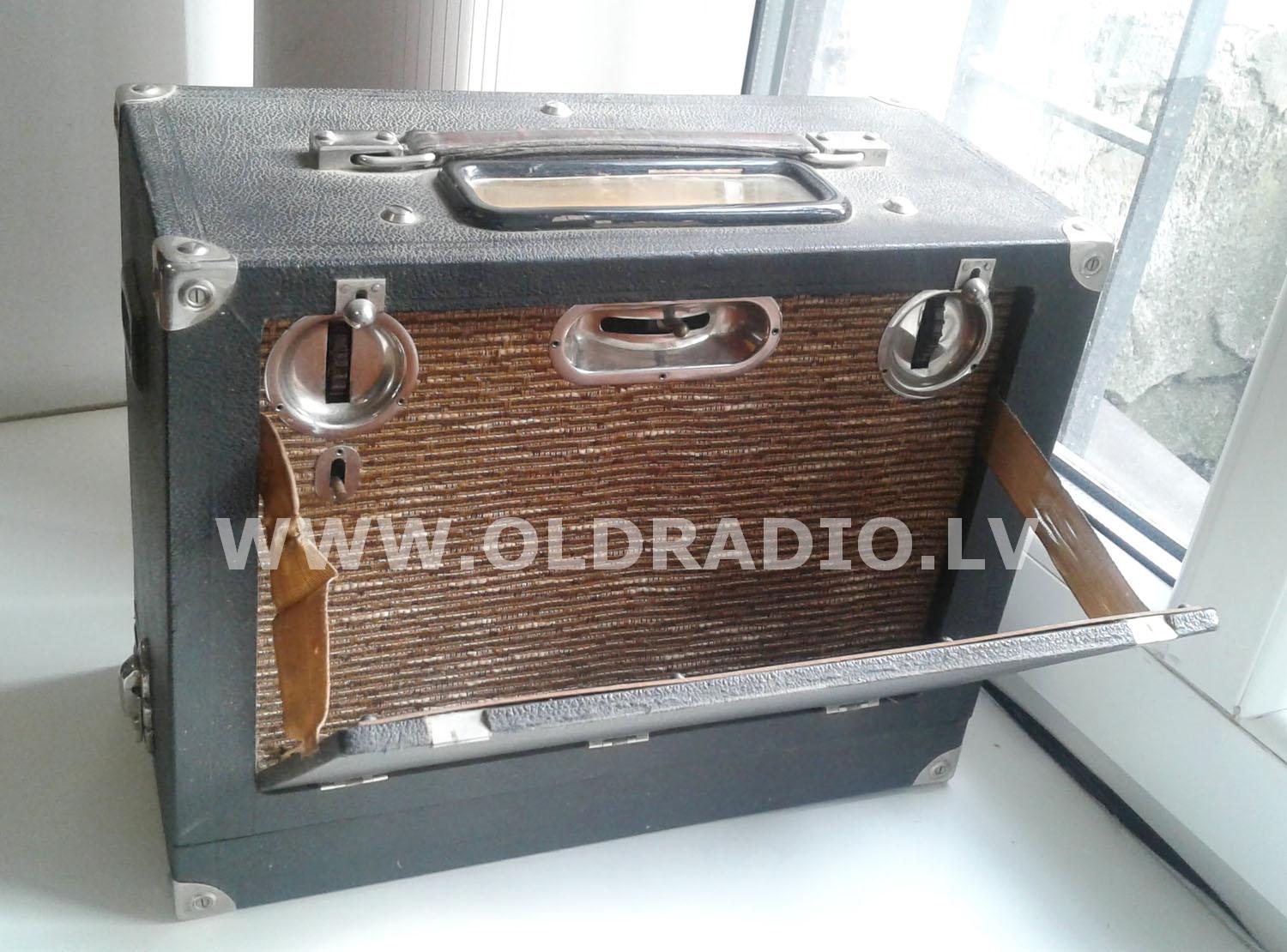

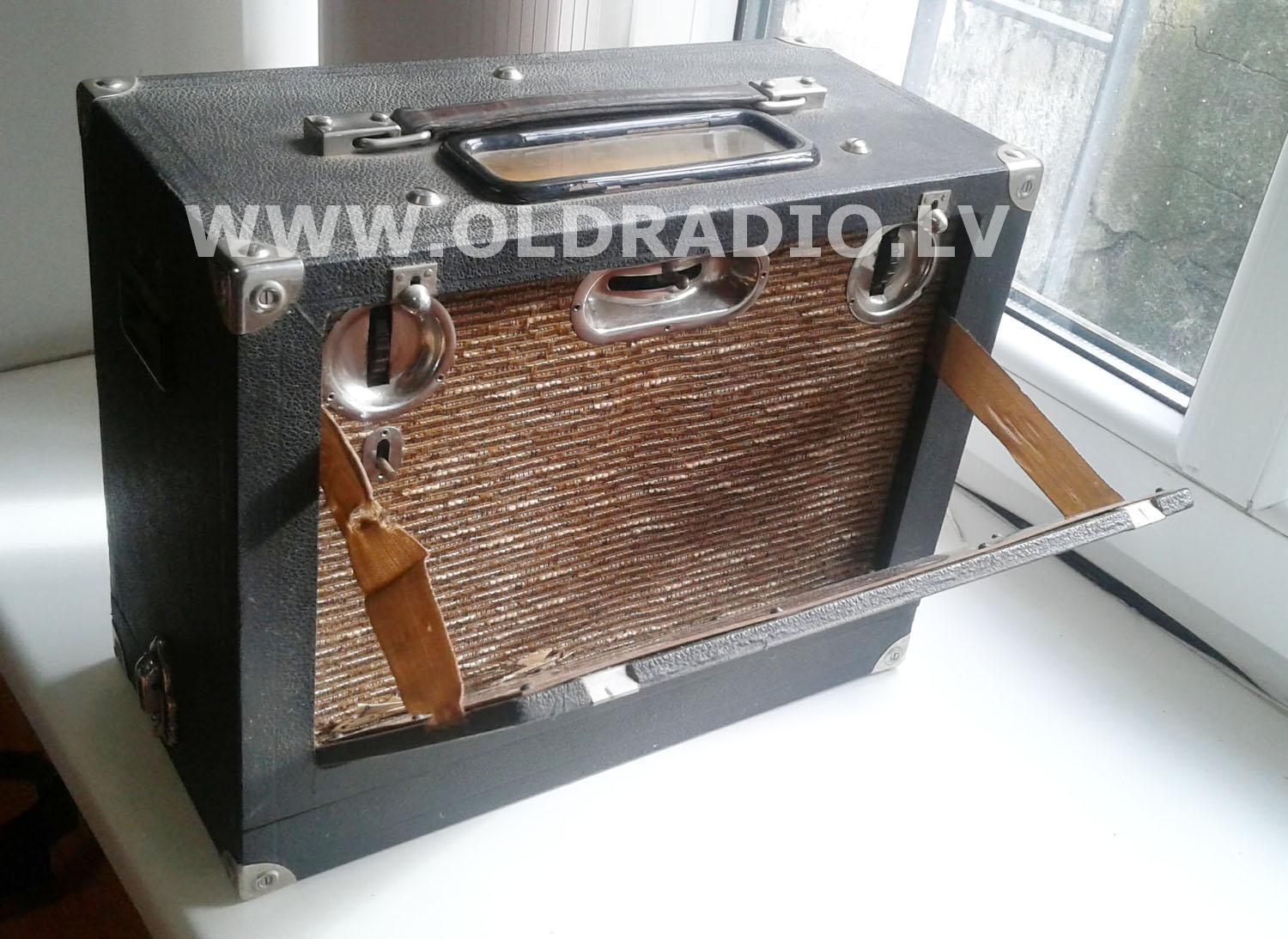

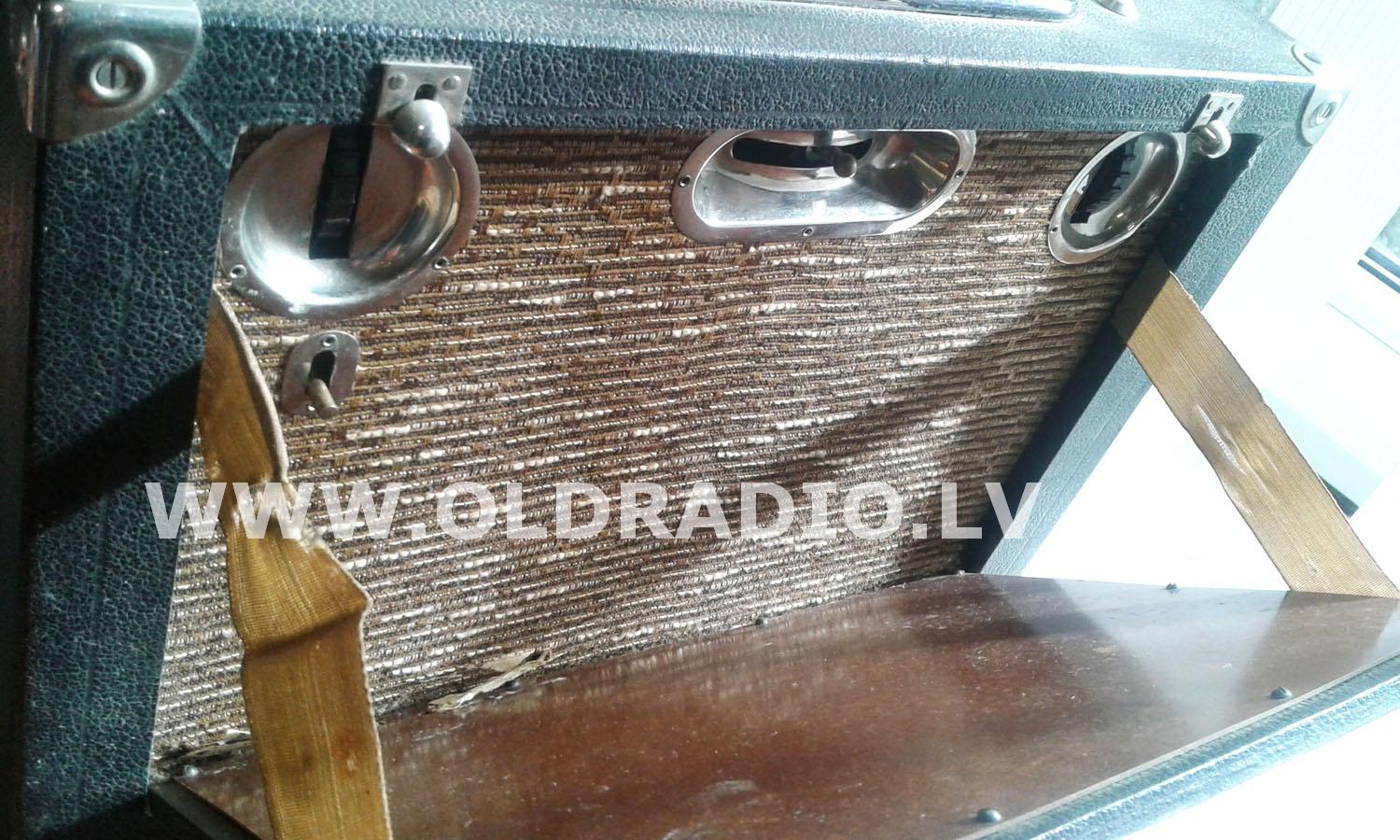

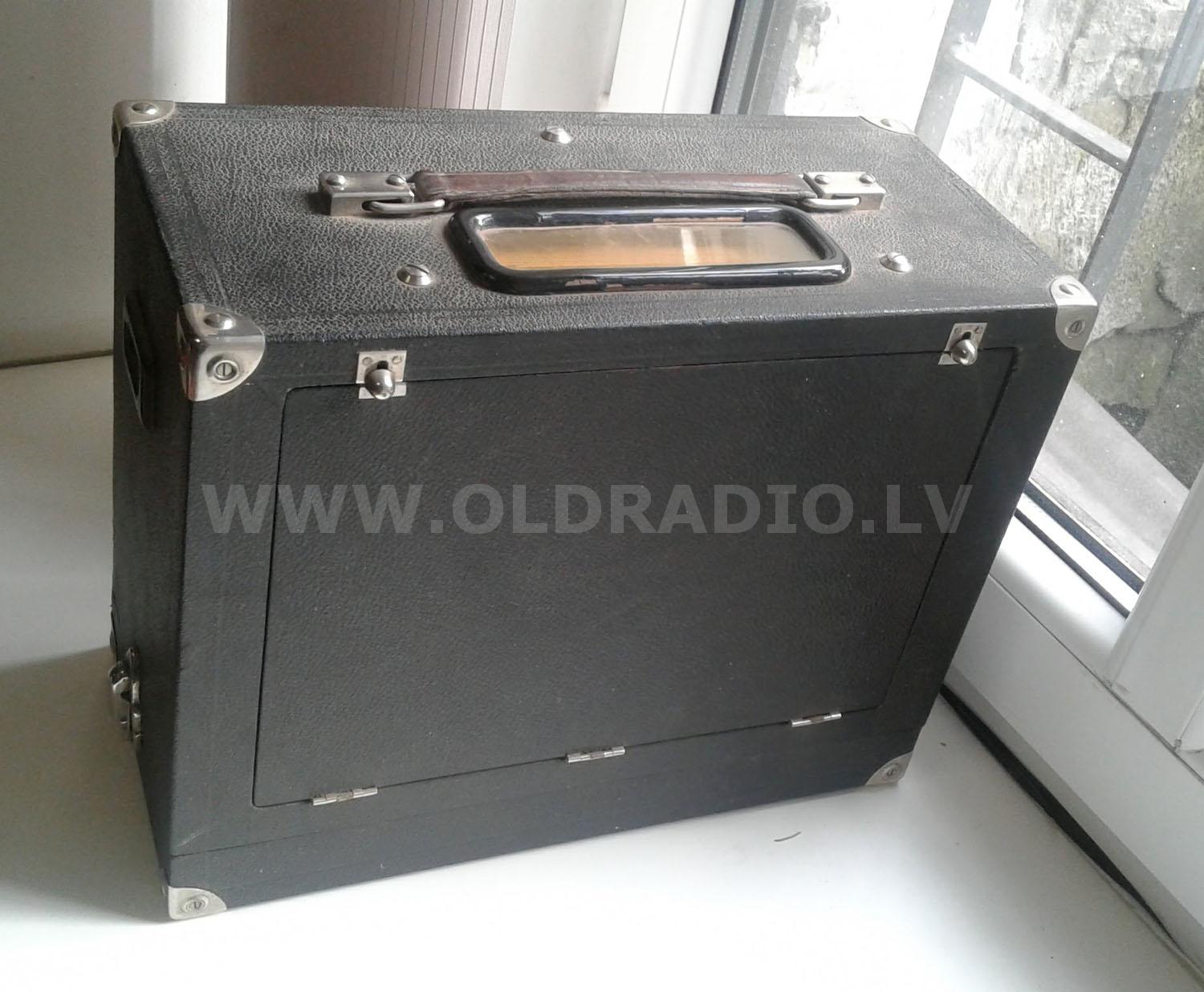

Корпус аппарата представляет из себя простейший фанерный ящик, который обклеен искусственной кожей - ледерином, для защиты углов корпуса от ударов на них прикручены железные уголки.  На верху корпуса установлена складная ручка для переноски аппарата и рядом вырезано и закрыто целлулоидным стеклом смотровое окошко шкалы.  Одна из боковых стенок корпуса представляет из себя лючок, который при надобности отщелкивается из фиксаторов и откидывается на петлях открывая доступ к органам управления радиоприемника, также там располагается громкоговоритель спрятанный под декоративной радиотканью. По центру стоит рычажок переключатель диапазонов с четырьмя положениями. Левое регулировочное колесико отвечает за громкость, а правым производится настройка на станции. Также там расположена кнопка, которая отключает питание радиоприемника от батарей при закрытии боковой стенки-лючка.  В скрытой полости откидной стенки-лючка спрятана встроеная антенна одного из диапазонов радиоприемника.

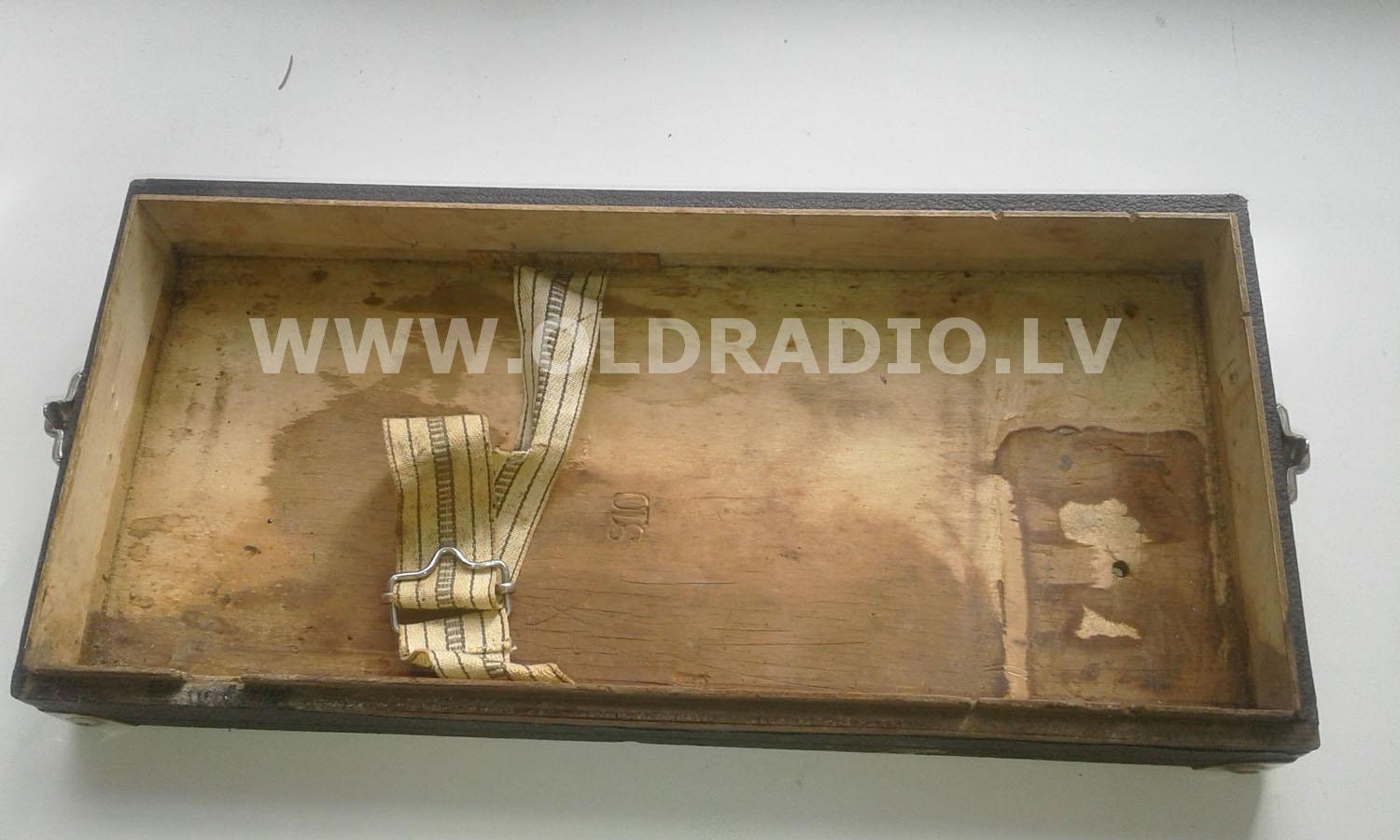

Поддон съемный, быстро и удобно фиксируется к остальной части корпуса на двух боковых защелках, а при надобности заменить севшие батареи весь ящик корпуса быстро снимается с самого поддона на котором закрепляются две батареи нужные для работы радио: анодная батарея и батарея для накала ламп.

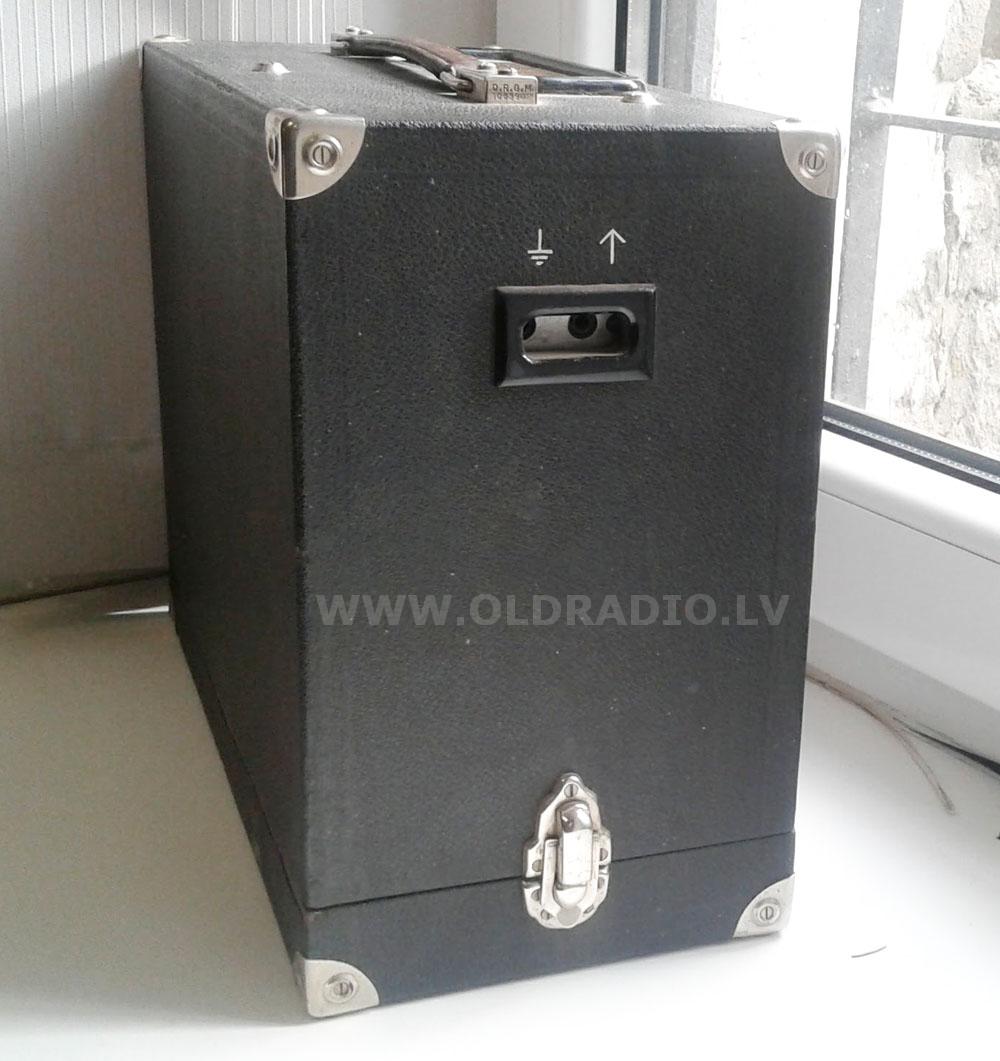

На одном из боков имеется квадратное отверстие для доступа к гнездам антенны и заземления расположенным на шасси радиоприемника.

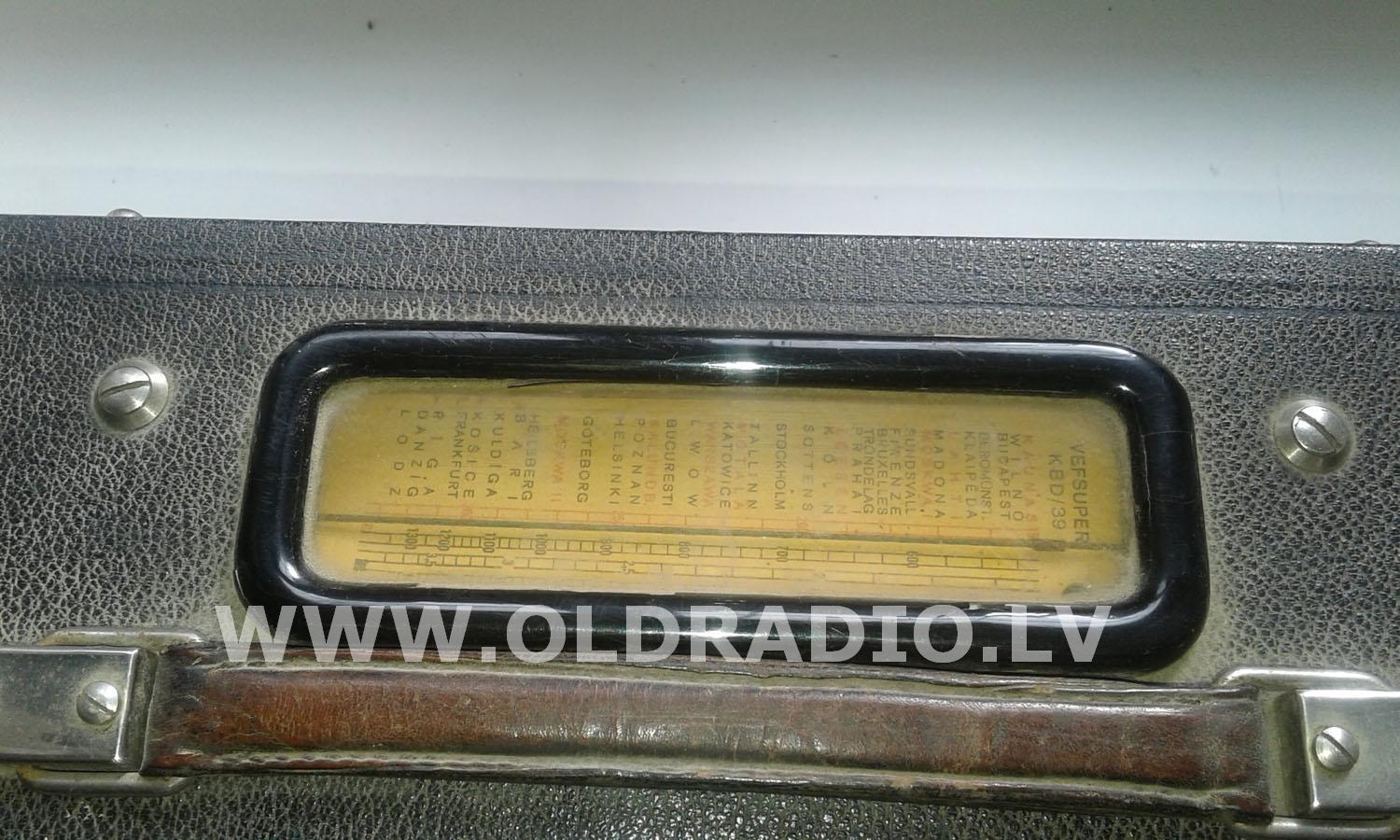

Шкала представляет из себя бумажку наклеенную на шасси с напечатанными на ней делениями и названиями городов, а положение настроек показывает цветная бусинка закрепленная на веревочке верньерного механизма, которая пересекает бумажную шкалу по всей ее длине.

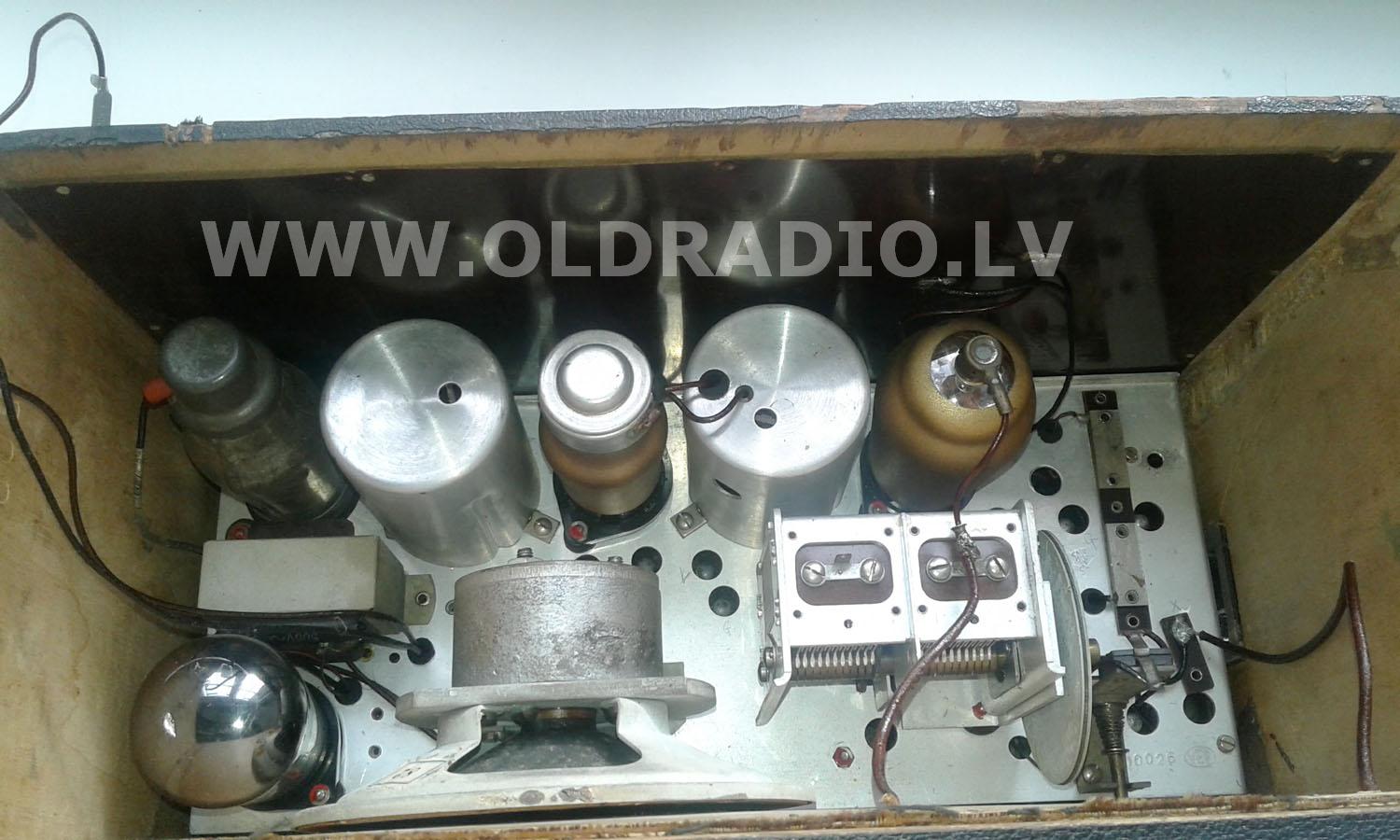

Шасси алюминиевое фиксируется вверх тормашками (лампами вниз)  тремя винтами к верхней части корпуса (они видны около шкалы и ручки для переноски радиоприемника). К шасси радиоприемника кронштейном закреплен тринадцатисантиметровый громкоговоритель с постоянным подмагничиванием от более массовых моделей настольных батарейных радиоприемников производства ВЭФ.



В последующие годы были выпущены еще три модификации этого аппарата: VEF SUPER KBD40, VEF SUPER KB416 в военном исполнении и VEFSUPER KB416 цивильный вариант. Также для нужд немецкой армии выпускался специальный ящик для переноски и транспортировки настольного радиоприемника VEF SUPER B417 c местом для установки батарей.






Из своего опыта могу сказать, что VEF SUPER KBD39 является редкой моделью, которая была выпущена очень небольшим тиражом. Мне известно только о 5 экземплярах этого радиоприемника доживших до наших времен.



VEF SUPER KBD39 из нашей коллекции,  фотографии которого вы можете видеть на этой странице, имеет серийный номер 00026 и был приобретен в нашу коллекцию зимой 2012 года в поселке по названием Апе, что находится в 180 км восточнее Риги и всего в 20 км от границы с Эстонией.




Любое копирование материалов и размещения без согласования  запрещено.

                                                                     Мои координаты для связи :

Тел.: +371-29253179  ,  ICQ : 302618898  Skype :  Lomalkin   ,   E-mail:  dmitry@oldradio.lv


__________________________________   Cпонсор хостинга  _____________________________
Наш добрый спонсор :-)

Фото  "VEF SUPER KBD39"
 Вид спереди
Вид спереди
 Вид сбоку

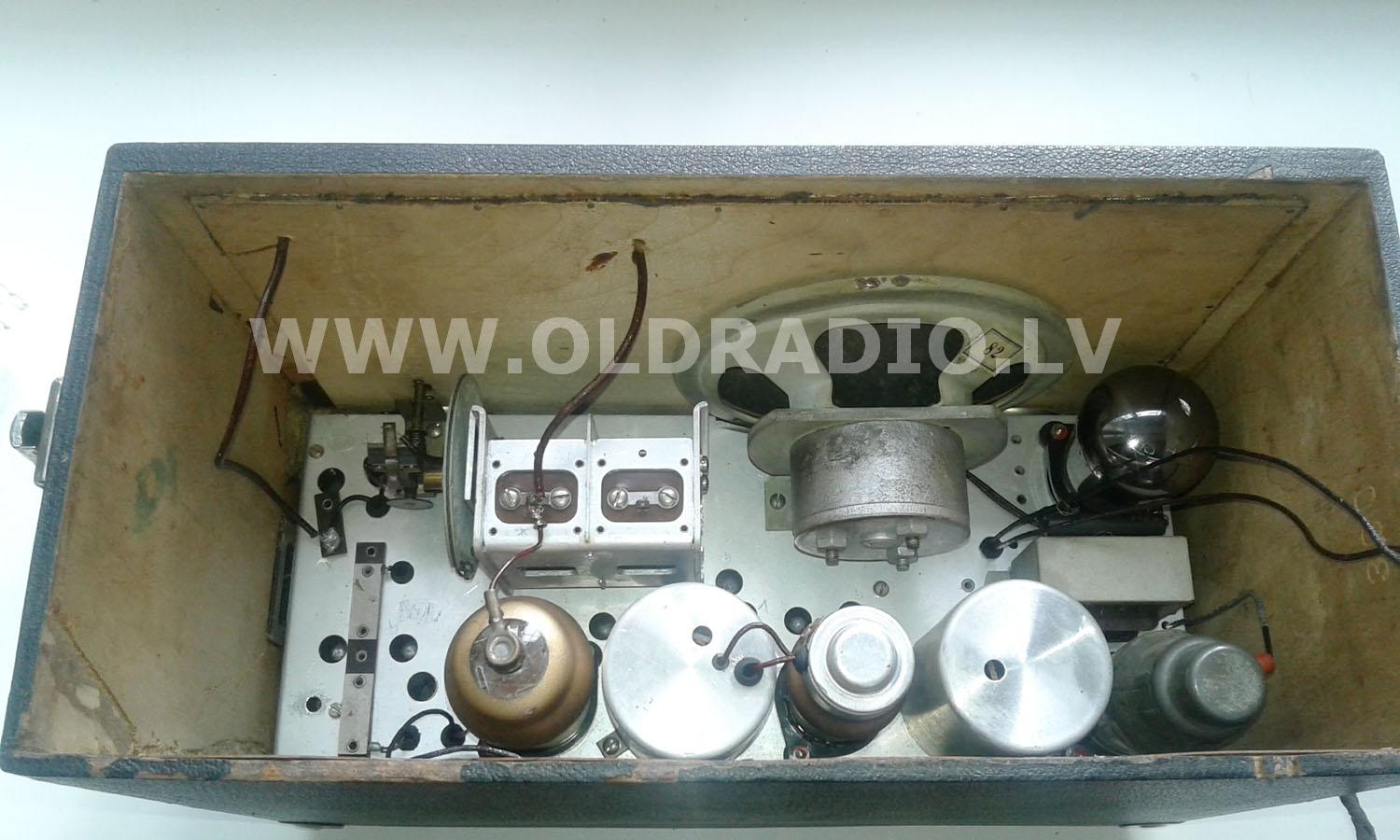

 Вид на шасси изнутри
Вид на шасси изнутри
 Нижняя крышка-поддон
Шкала

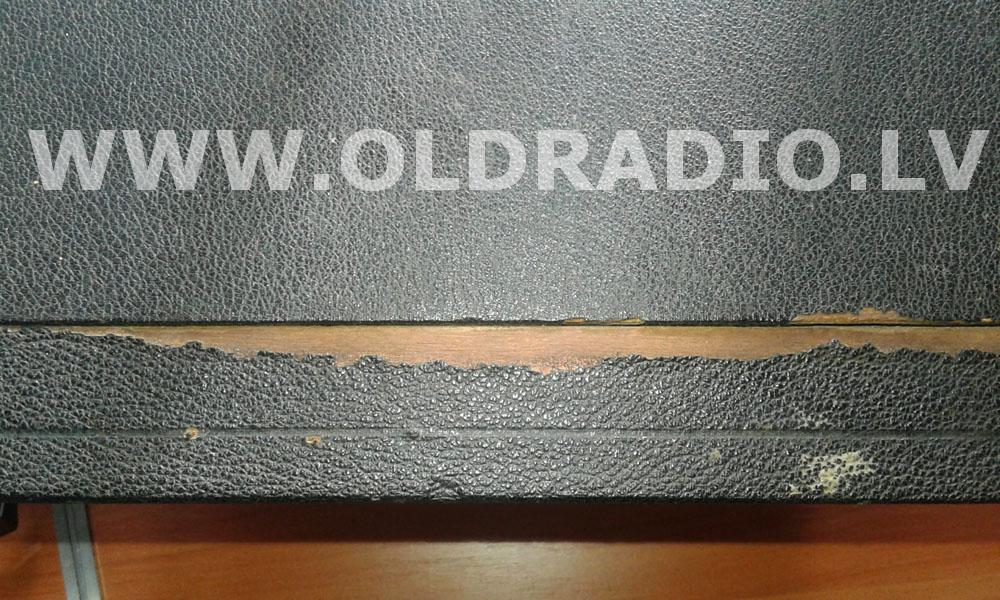

Облезающая обклейка
