Во второй половине 50-х годов на базе вэфовского КБ был разработан ряд интересных моделей радиоприемников высшего класса , которые так и не вышли в  свет массовым тиражом , но своими концепциями очень сильно повлияли на развитие советской радиопромышленности. Аппараты  имели  современный дизайн , обладали максимальным на тот момент набором  функций (автонастройка , тонрегистры  ,  пульт ДУ  , УКВ-диапазон ) и высокими акустическими характеристиками. Некоторые модели были отданы  для производства на другие заводы СССР , некоторые выпущены в нескольких пробных экземплярах к выставкам или небольшим количеством для кабинетов высокопоставленных лиц  , а некоторые так и остались на чертежах и бумагах.
Попробую  выложить на этой страничке небольшую информацию о  нескольких практически ни кому неизвестных аппаратах носящих названия драгоценных камней : "Кристалл" , "Топаз" , "Алмаз" , " Рубин ". Часть информации досталась мне совершенно случайно от сына одного из конструкторов-разработчиков этих аппаратов , который сумел сохранить оставшуюся после отца ценную техническую документацию. Хочу здесь выразить свою благодарность этому человеку и в т.ч. за предоставленную мне возможность сфотографировать фамильную реликвию - радиолу консольного типа "Кристалл" .

Радиоприемник  высшего класса "Кристалл" был спроектирован к 1958 году , аппарат представлял из себя комбинированный АМ/ЧМ всеволновый семидиапазонный ( в т.ч. УКВ-диапазон ) супергетеродинный радиоприемник с режимом бесшумной моторной настройки и подстройки , системы дистанционного управления ,  тонрегистра ,  раздельных  плавных  регуляторов тембра по низким и высоким частотам , широкополосной акустической системой.

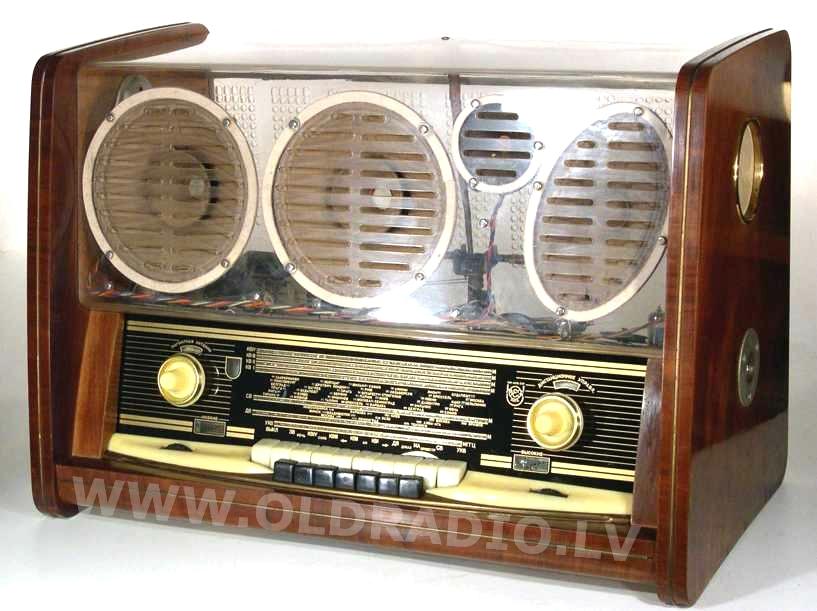

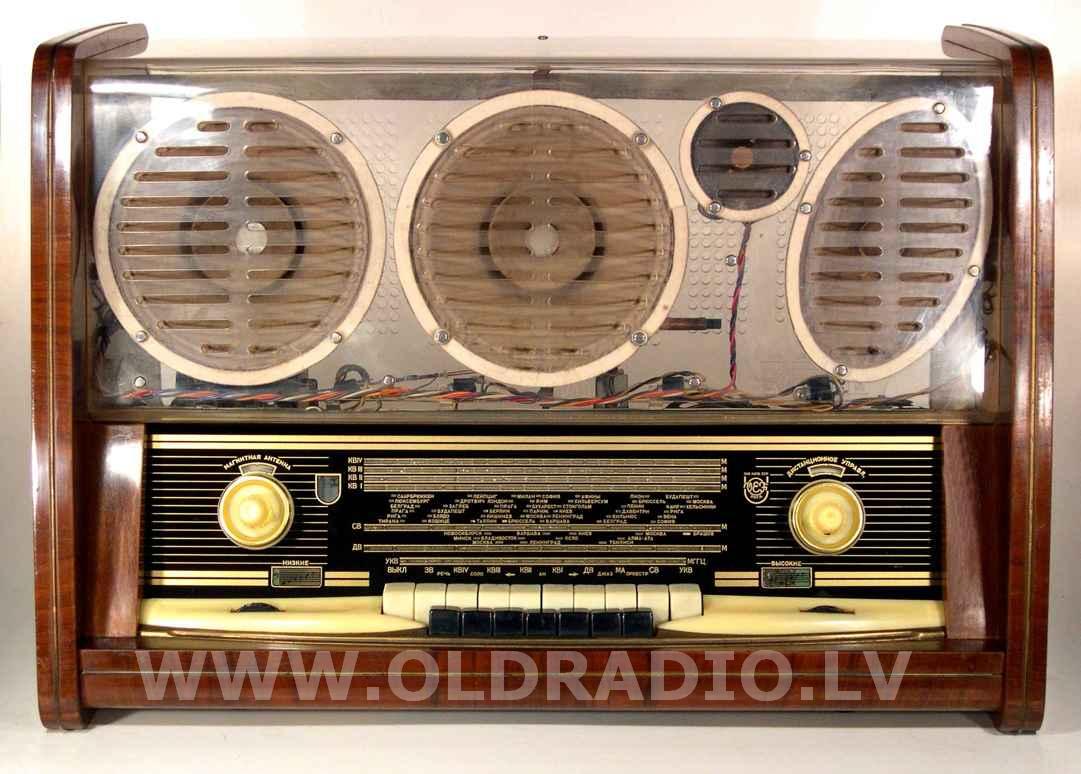

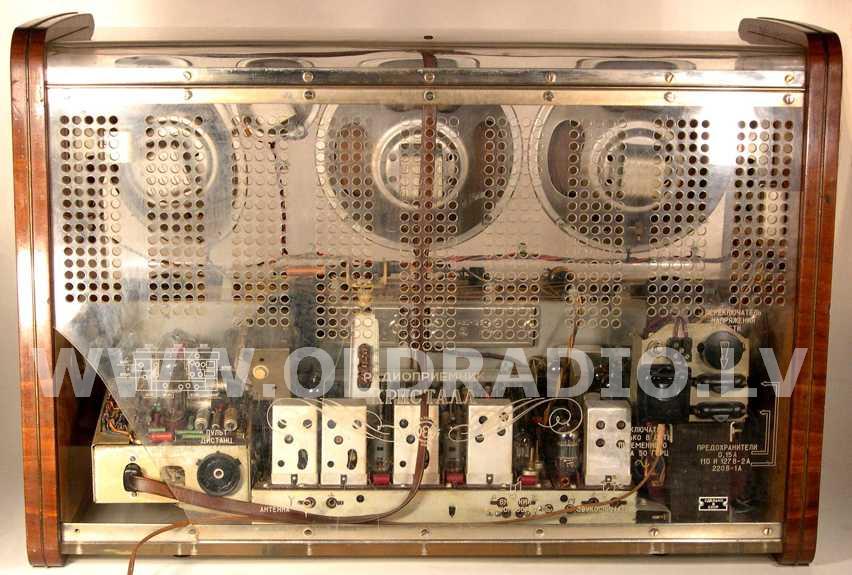

Радиоприемник  не был запущен в массовое производство и , насколько я смог понять , то аппарат из личной коллекции Атиса Бриманиса на данный момент является единственным известным экземпляром радиоприемника "Кристалл" ( фото аппарата расположены в правом фрейме-столбце  ). Аппарат был подготовлен  и экспонировался на Брюссельской выставке 1958 года. Для большего эффекта корпус радиоприемника был сделан из прозрачного оргстекла , а по бокам ( это видно на фотографиях ) были сделаны специальные крепления с помощью которых  аппарат вращался в разных плоскостях . В 70-е годы аппарат оказался выставленным на продажу в магазине "Умелые руки" и через какое-то время оказался в коллекции господина Брикманиса.

Акустическая система радиолы состоит из 6 громкоговорителей: двух низкочастотных   2ГД-1 , одного среднечастотного 3ГД7 и трех высокочастотных ( двух ВГД-1 и одного 1ГД-9 ) . В аппарате используются 14 радиоламп : 6Н3П, 6И1П, 6К4П - 3шт., 6Х2П, 6Н1П, 6Н2П - 2шт., 6П14П - 4шт., 6Е1П.

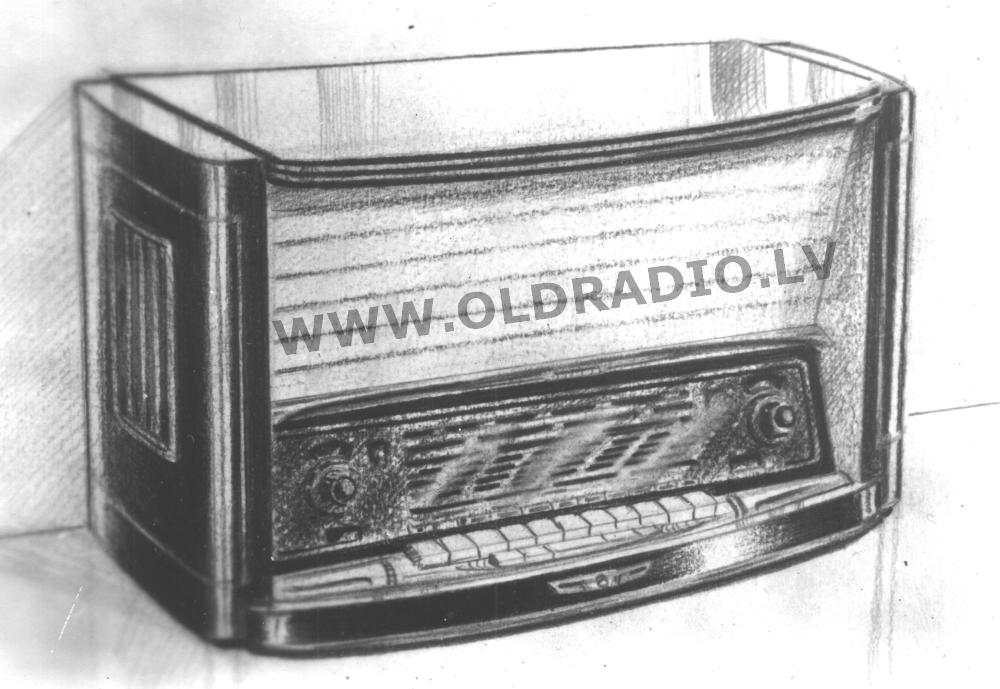

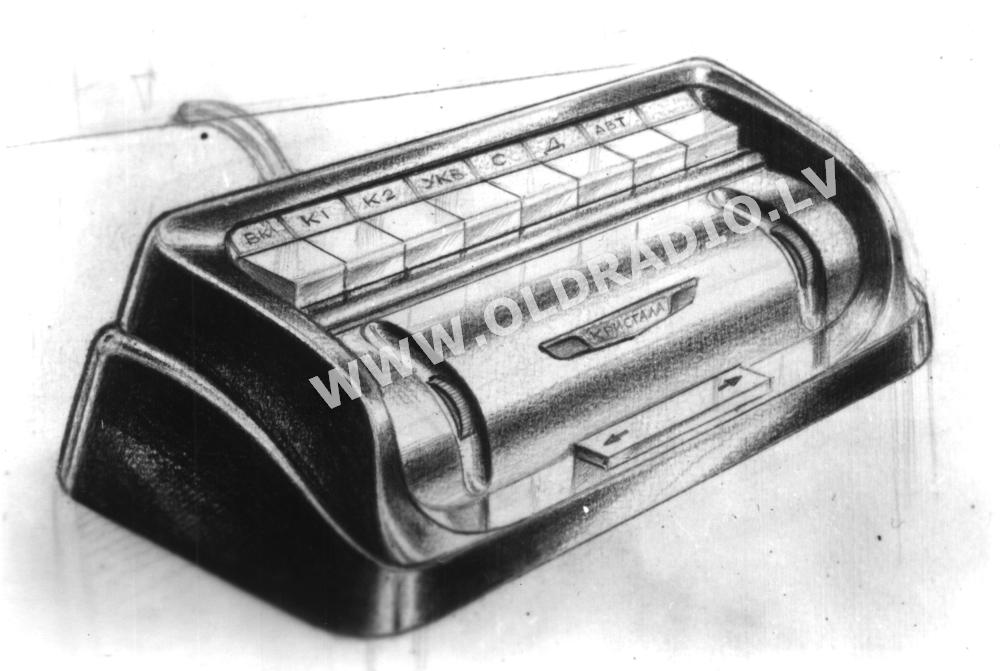

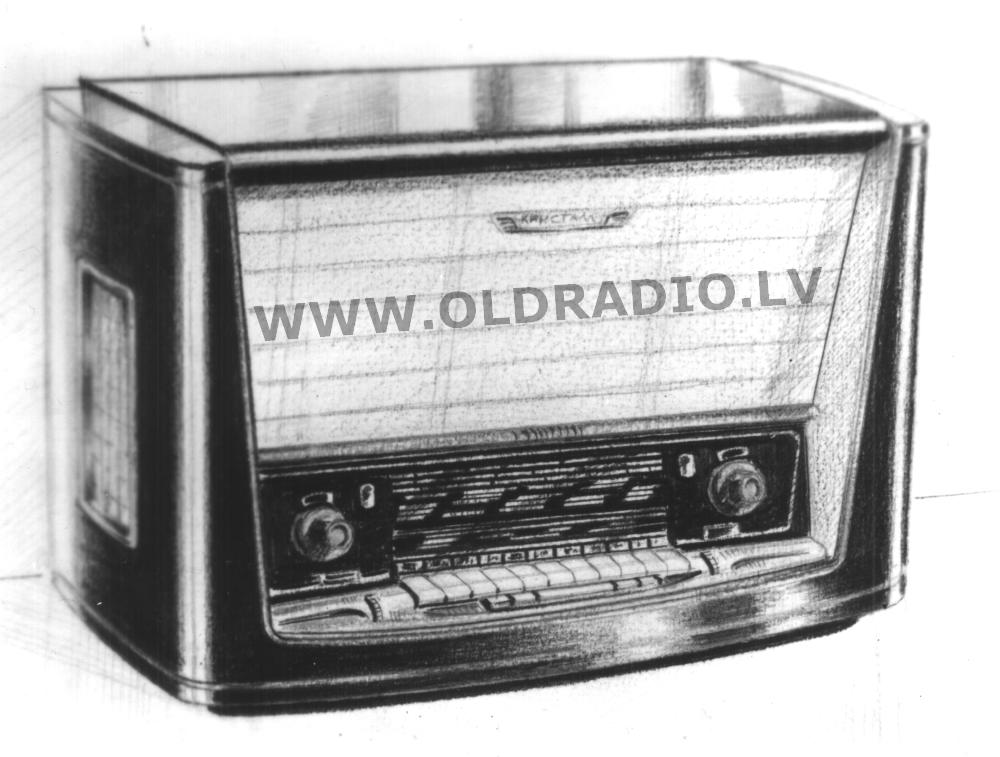

Ниже привожу к вашему вниманию фотографии заводских эскизов с возможными вариантами внешнего вида радиоприемника " Кристалл " и пульта дистанционного управления этого аппарата .

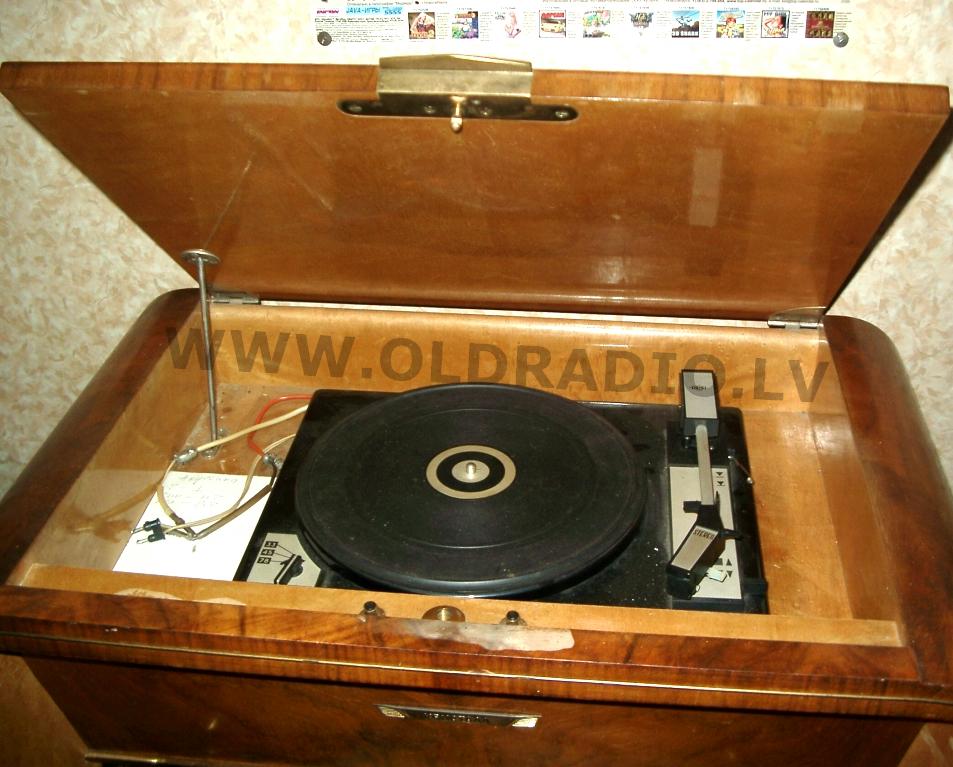

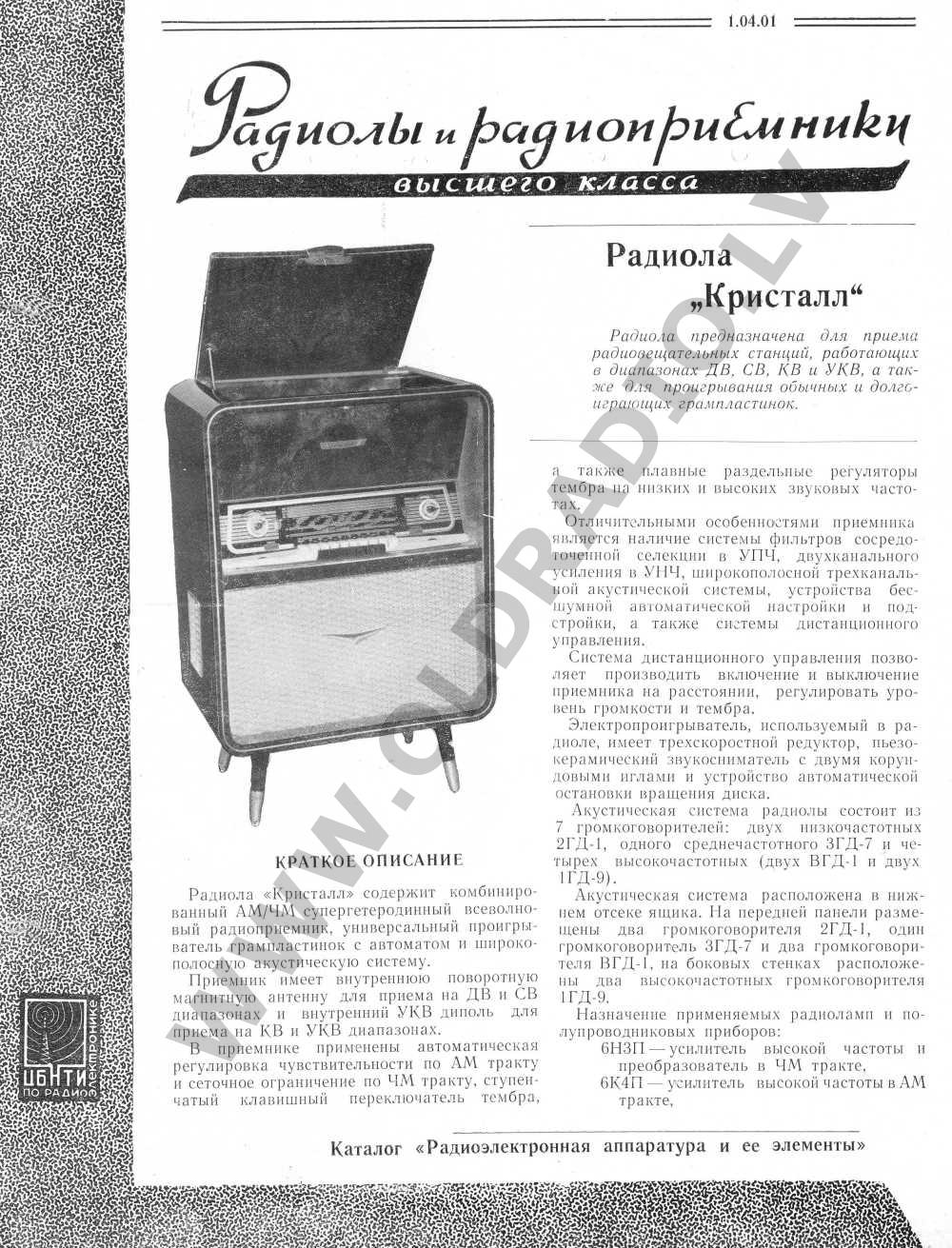

Радиола "Кристалл" была спроектирована к концу 50-х годов  , по набору функций  и характеристикам  это  практически тот же 14-ти ламповый радиоприемник "Кристалл"  с режимом бесшумной  автонастройки  , дистанционным управлением ,  пошаговым клавишным регулятором тембра . Радиола исполнена в корпусе консольного типа с универсальным трехскоростным проигрывателем грампластинок и  широкополосной трехнаправленной акустической системой , т.н. "объемное звучание "

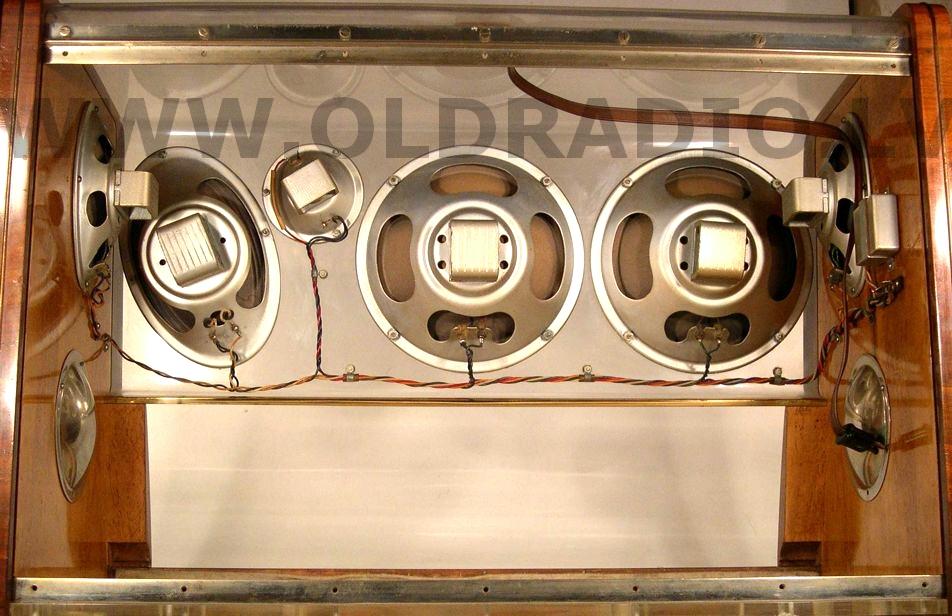

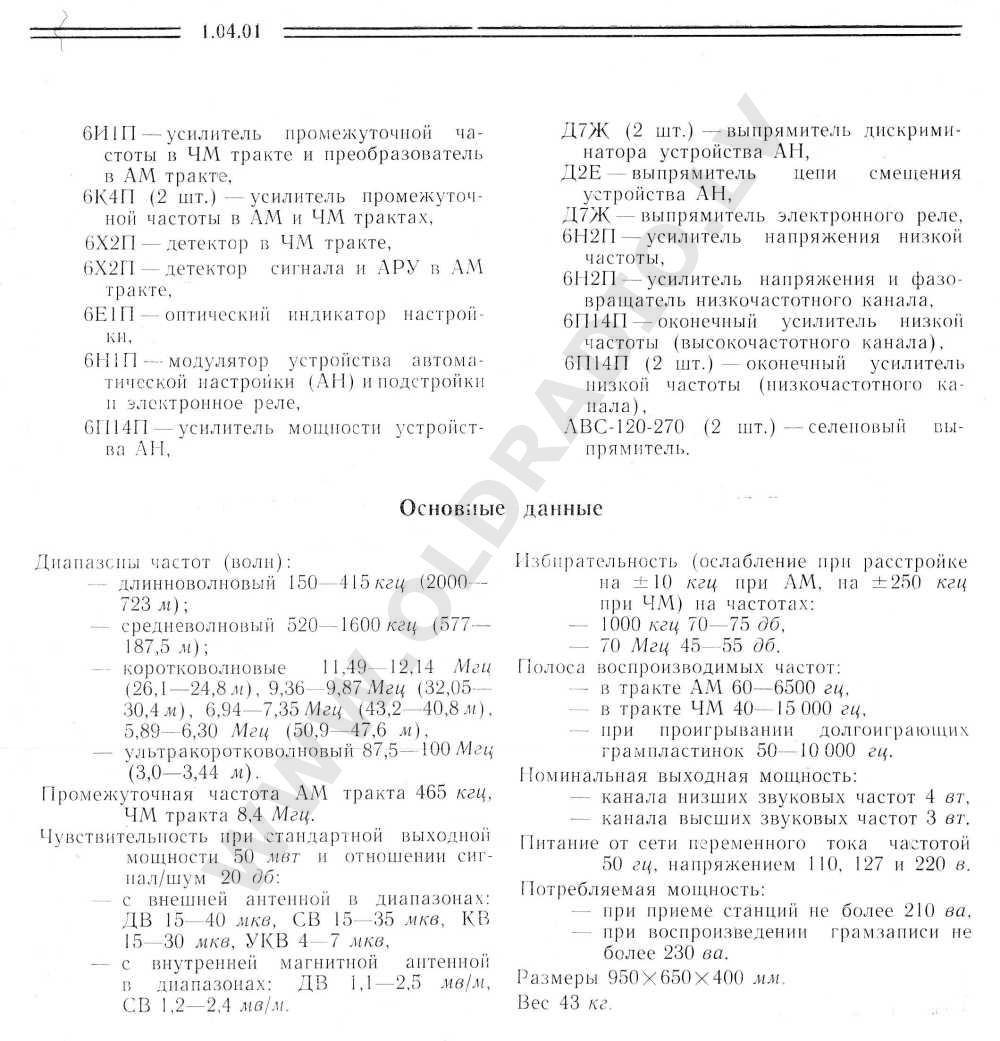

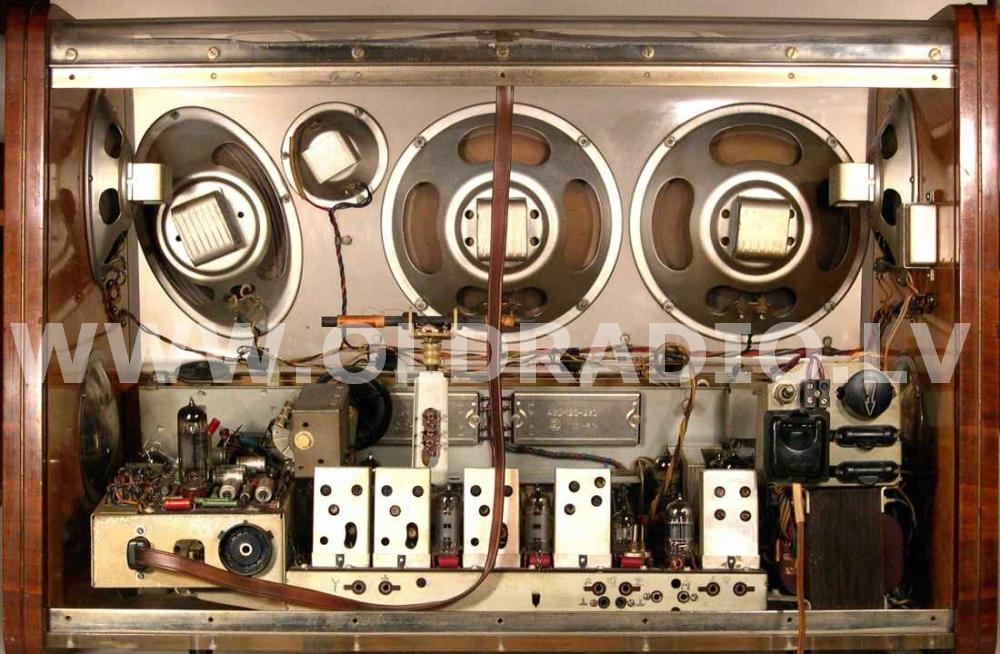

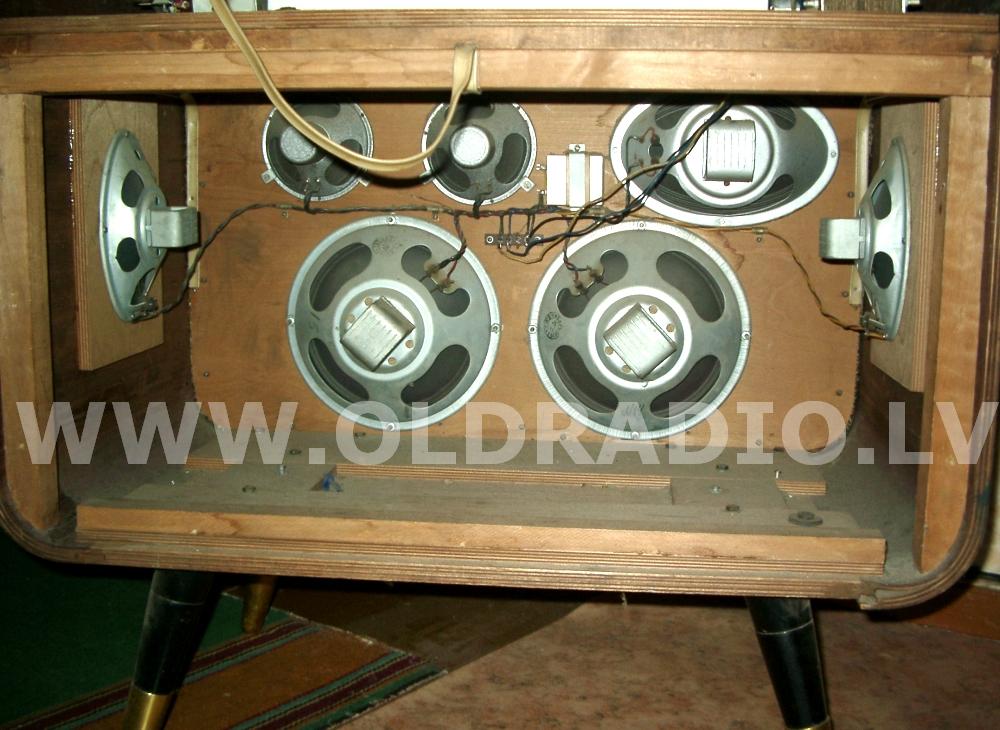

Акустическая система радиолы состоит из 7 громкоговорителей: двух низкочастотных   2ГД-1 , одного среднечастотного 3ГД7 и четырех высокочастотных ( двух ВГД-1 и двух 1ГД-9 ) . В аппарате используются 14 радиоламп : 6Н3П, 6И1П, 6К4П - 3шт., 6Х2П, 6Н1П, 6Н2П - 2шт., 6П14П - 4шт., 6Е1П - подробное назначение радиоламп описано здесь ( материал из архива А. Брикманиса ).

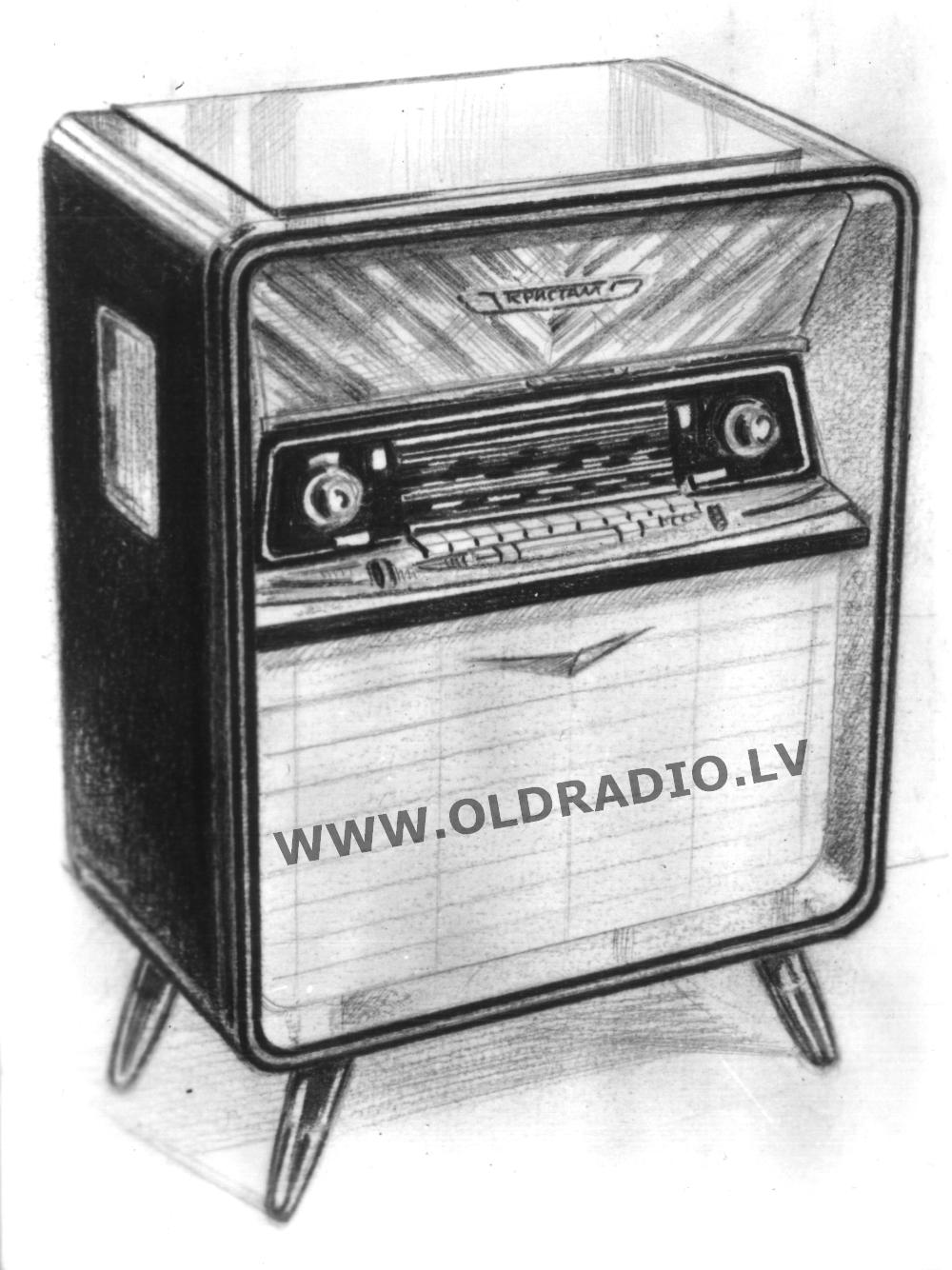

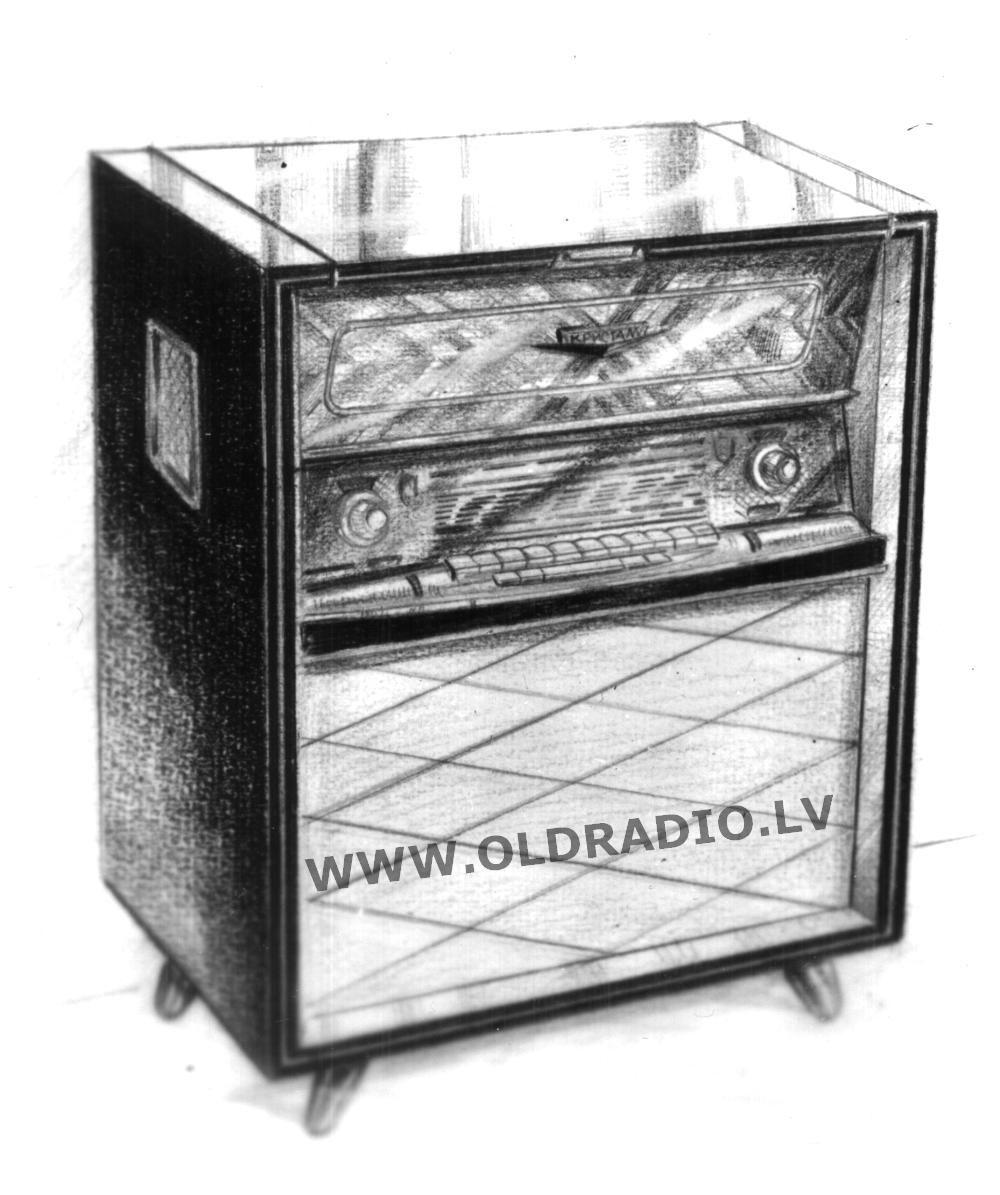

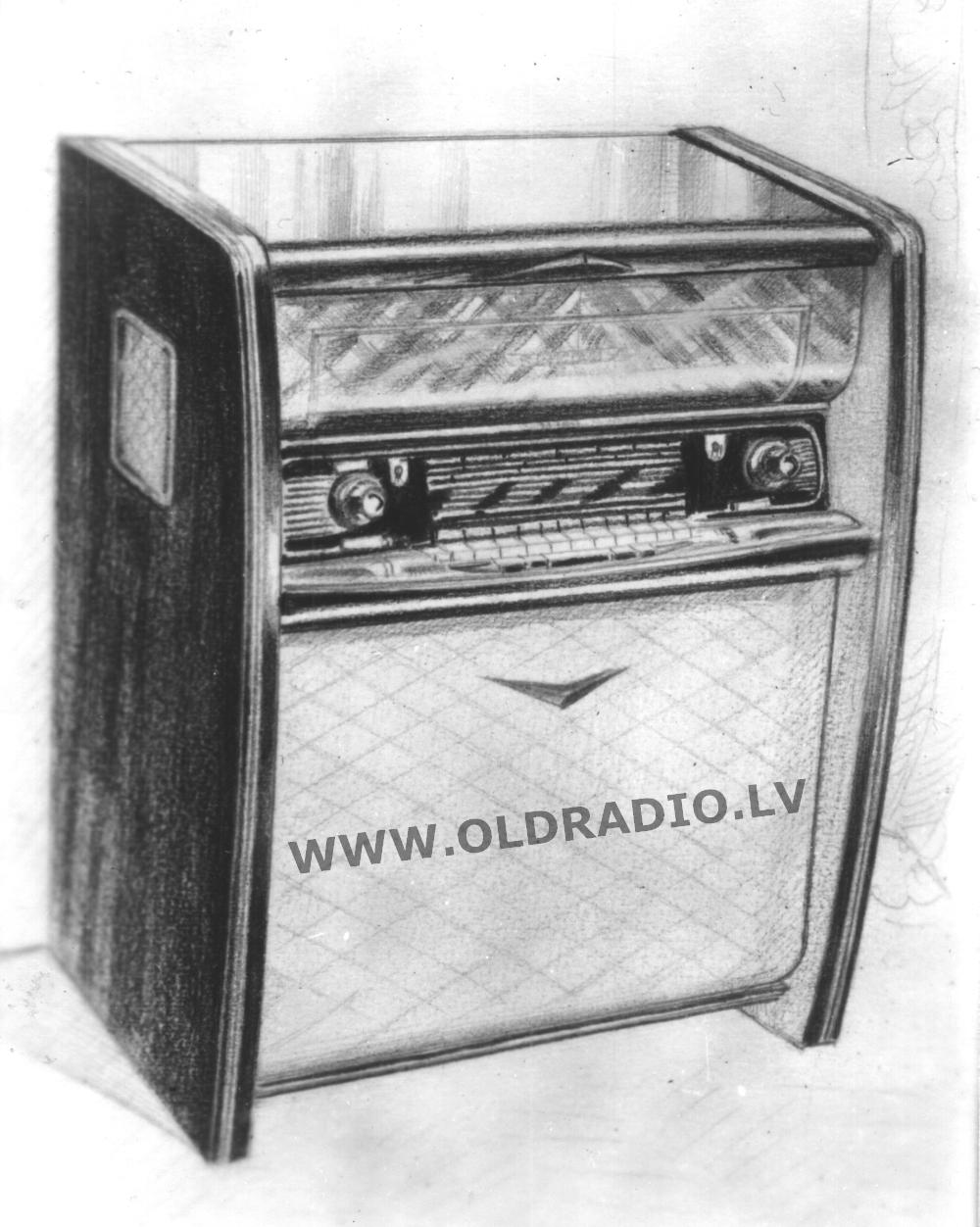

В разработке внешнего вида радиолы принимал участие Адольф Ирбите , человек , который разработал дизайн практически всех  вэфовских аппаратов с 1935-го по 1969 годы. Ниже выложены  три эскиза  дизайнера  на тему  возможного внешнего вида радиолы "Кристалл" ( январь , 1957-го ).

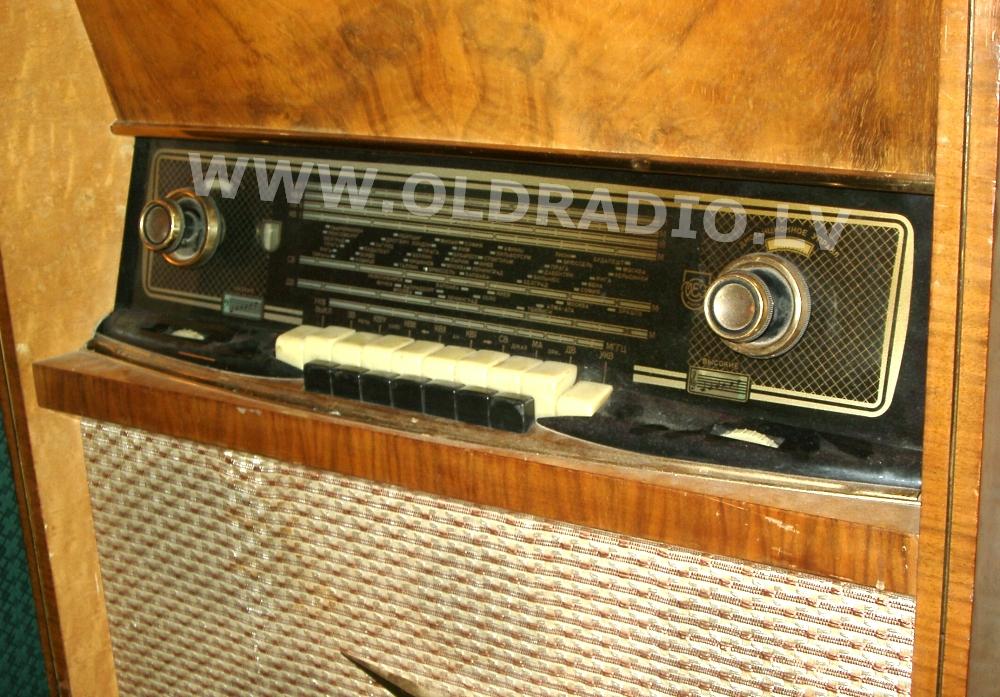

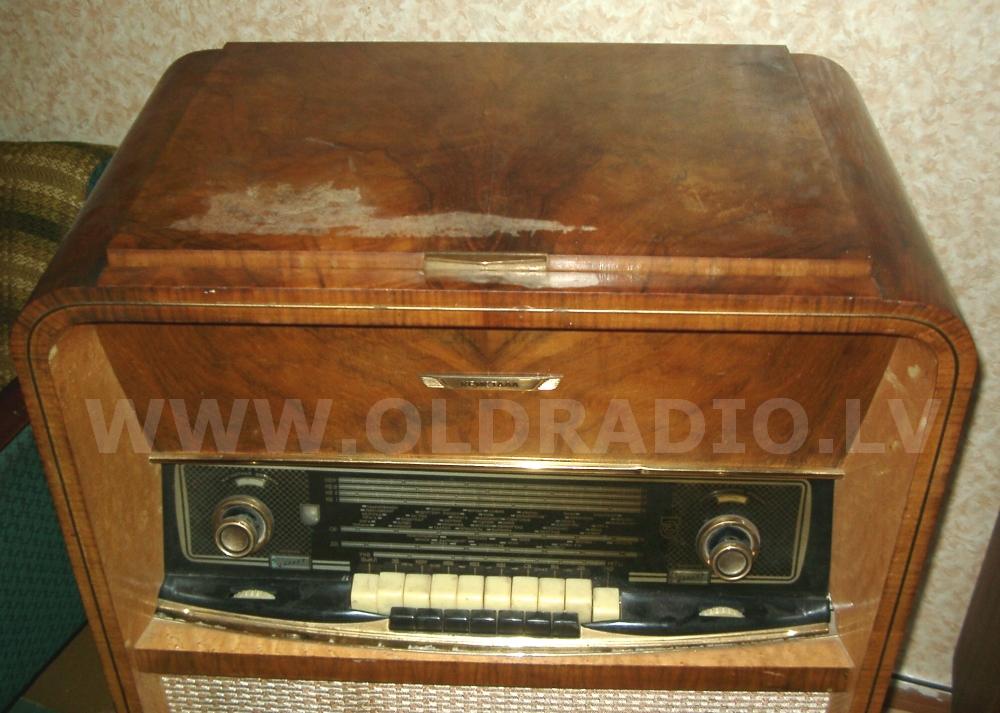

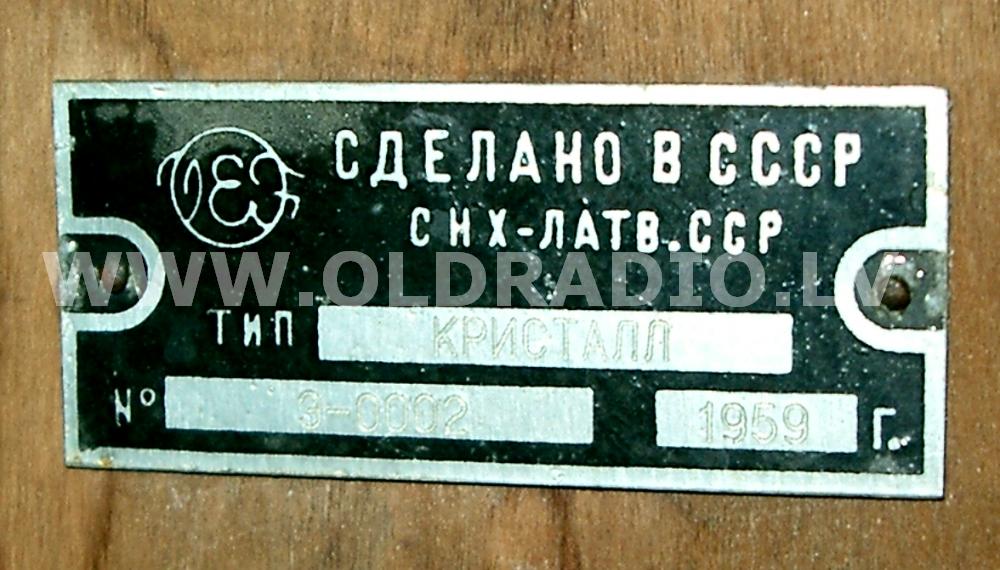

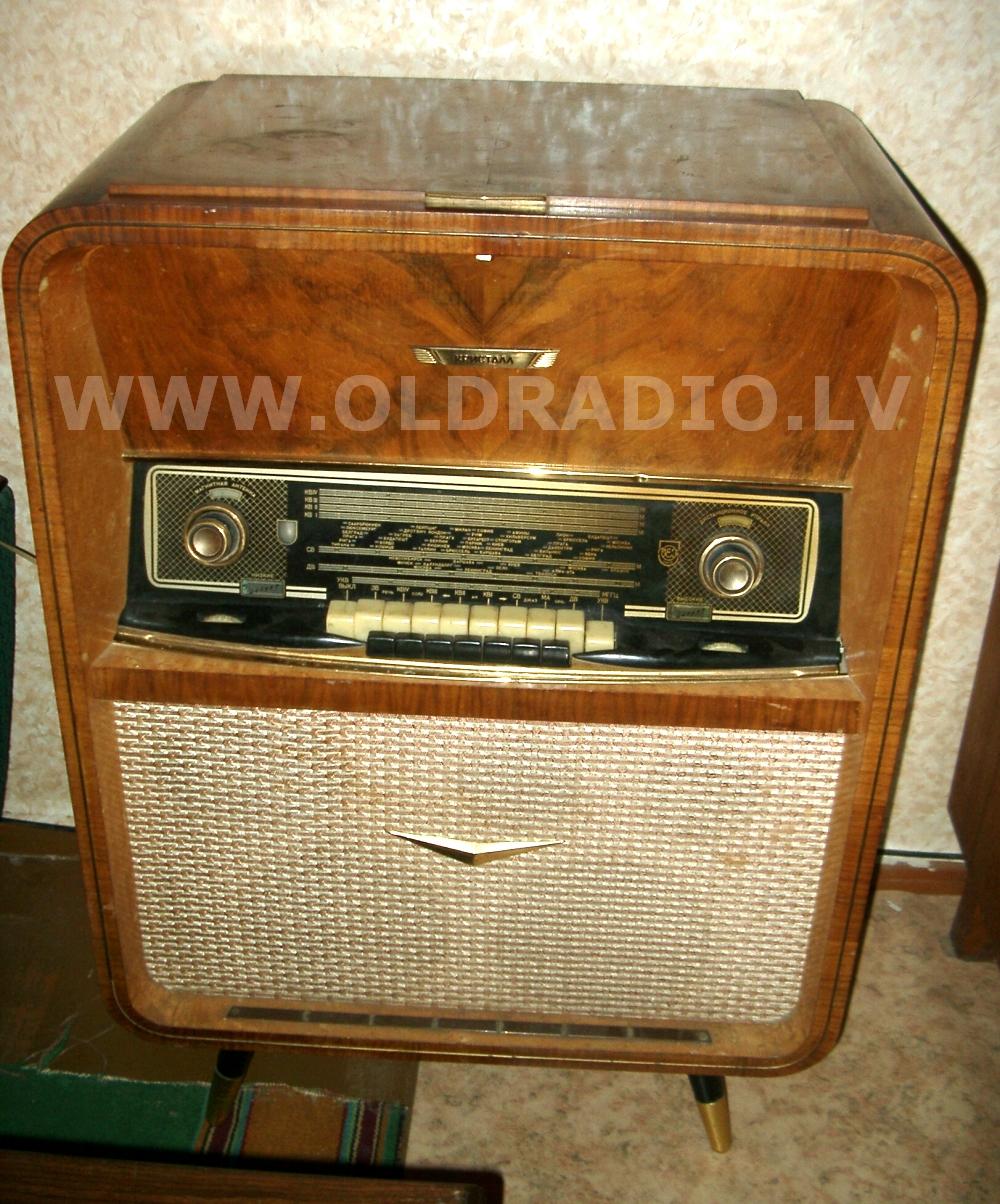

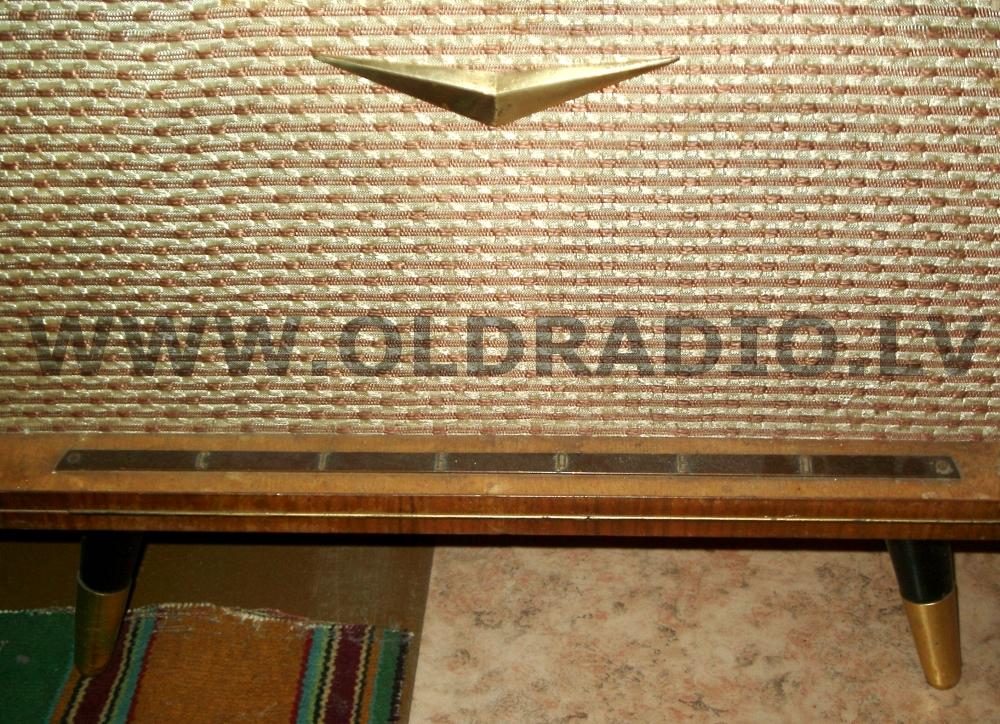

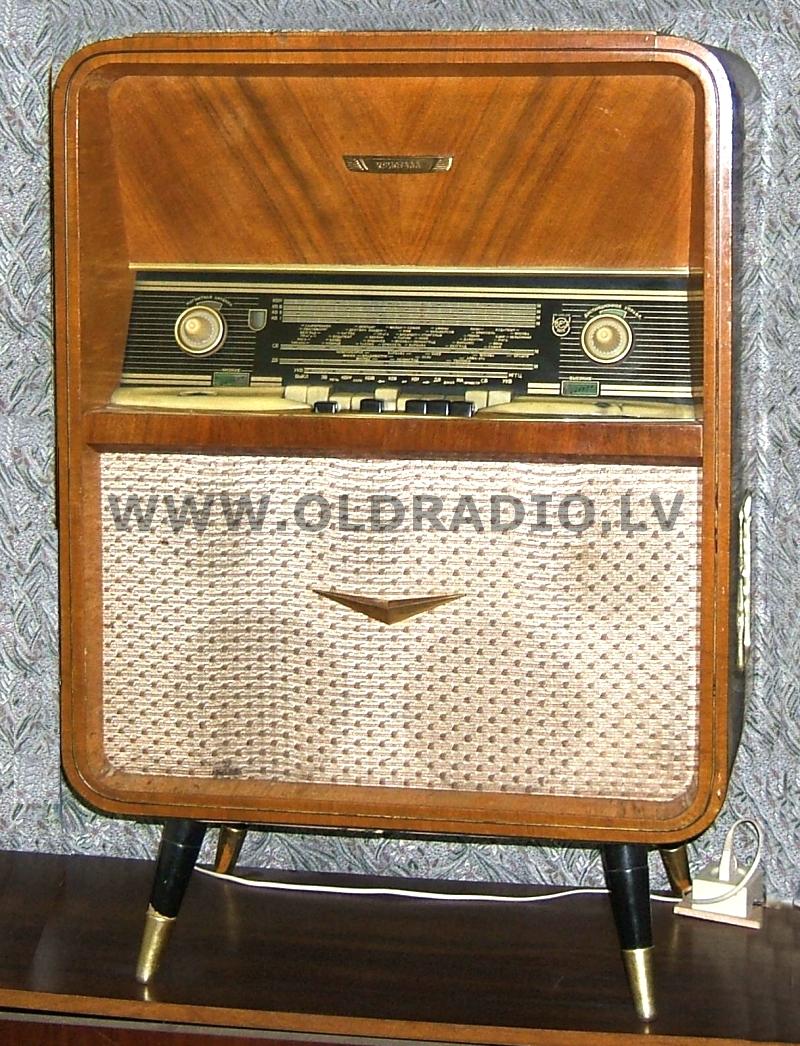

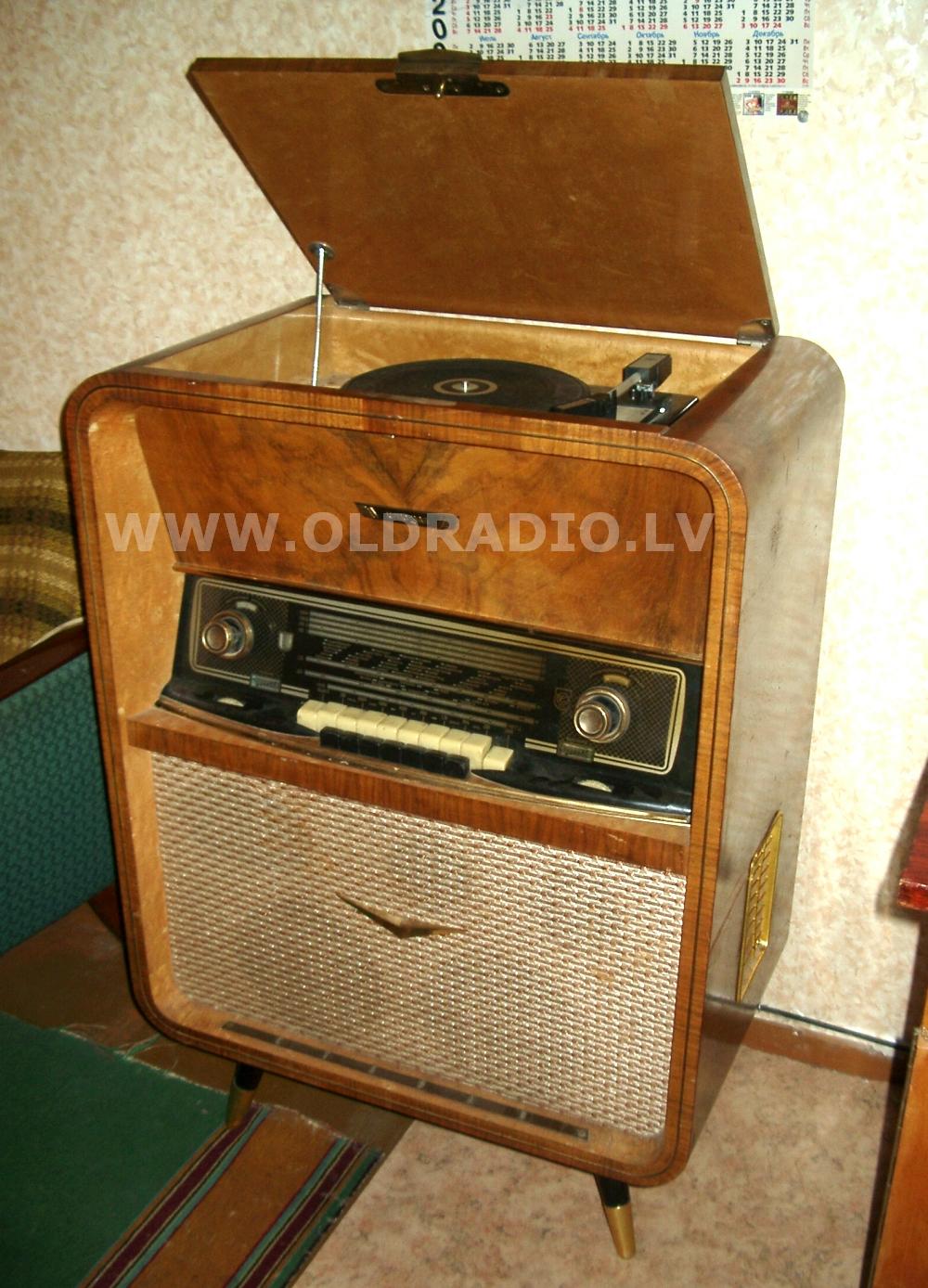

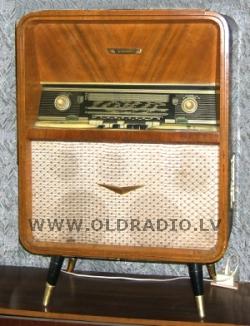

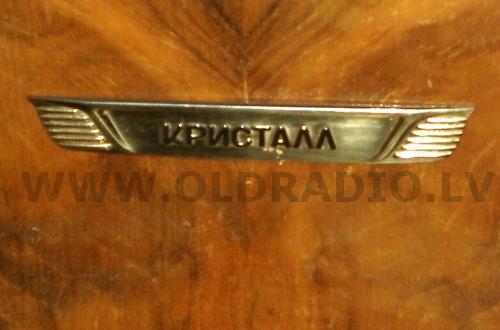

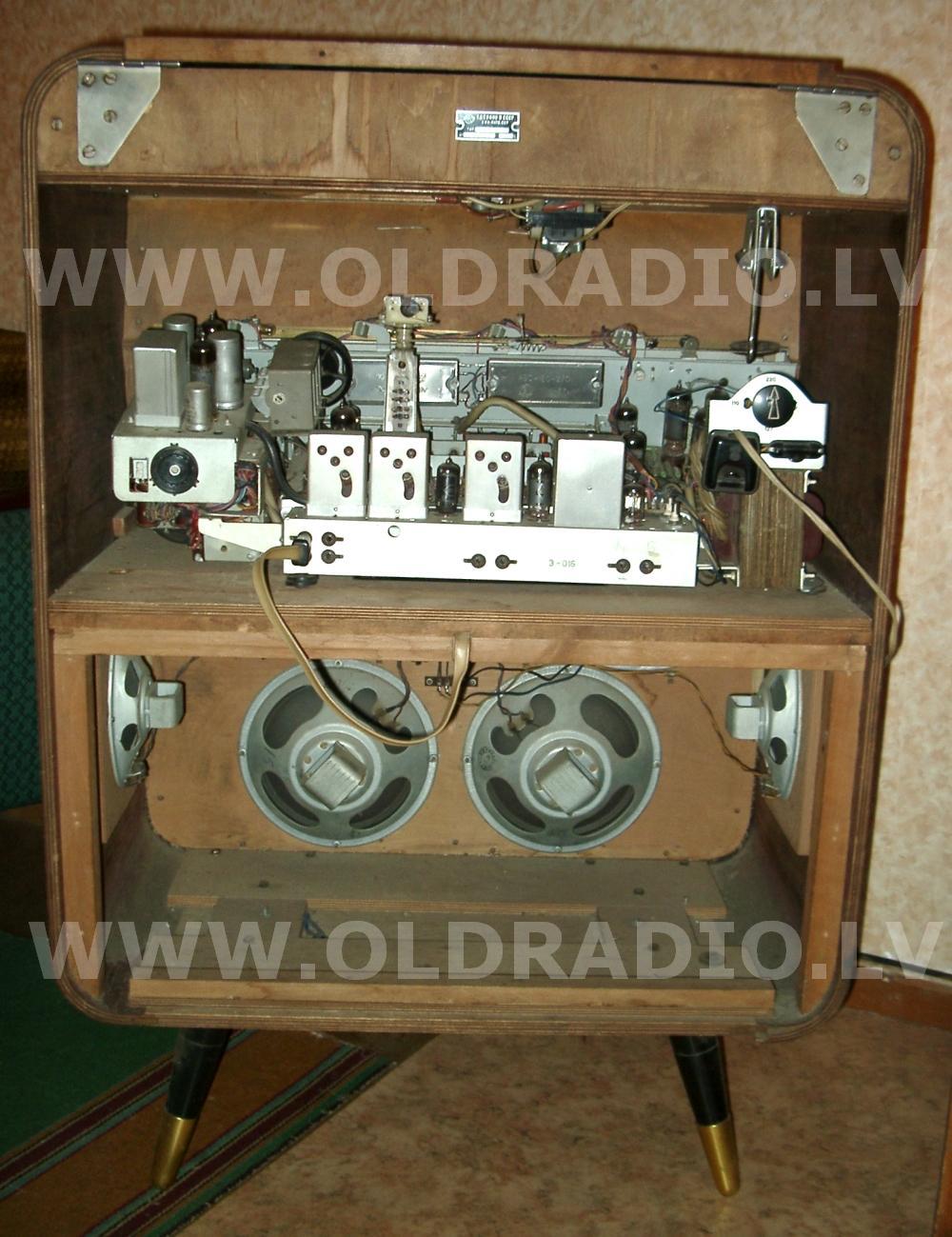

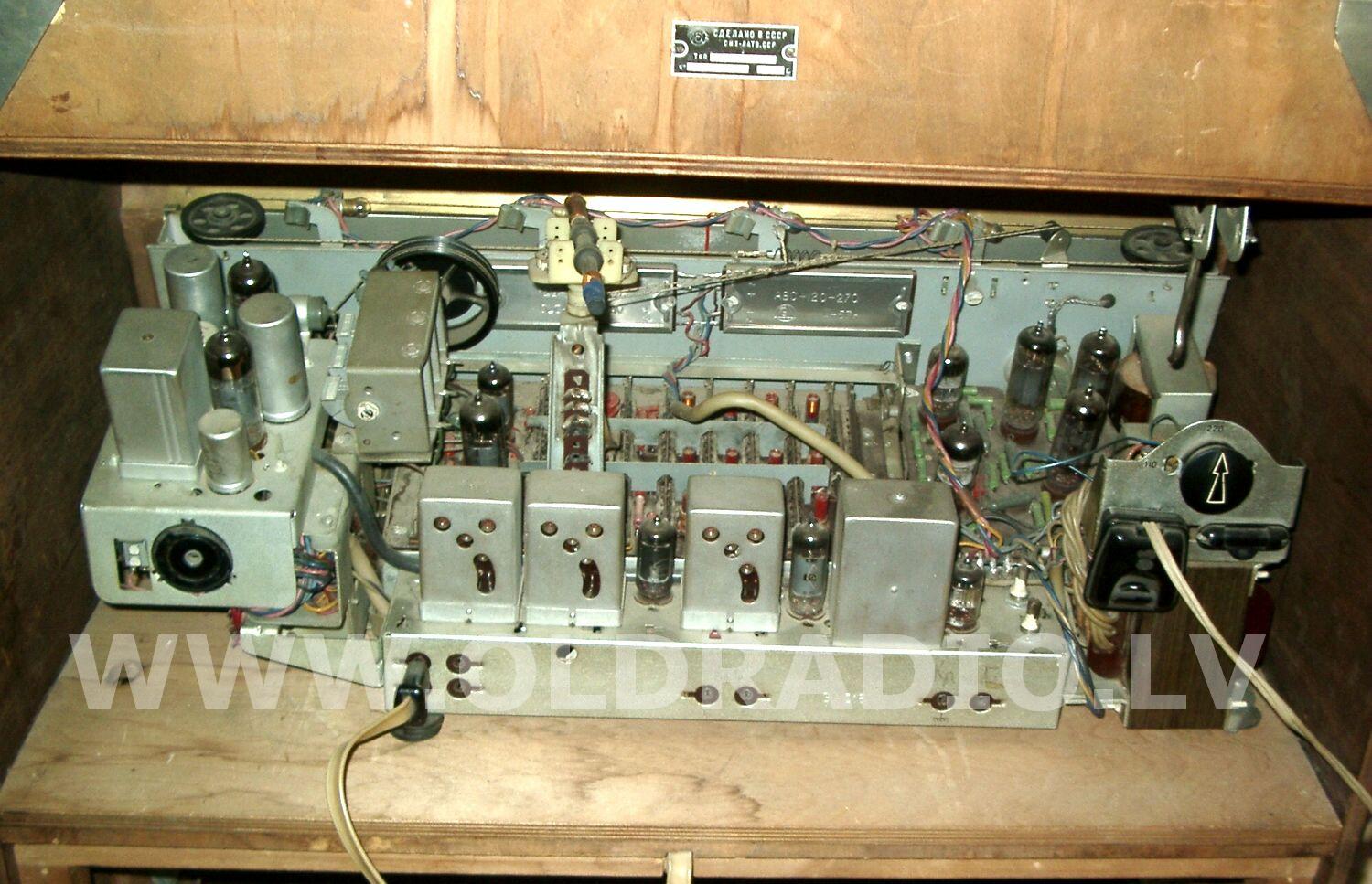

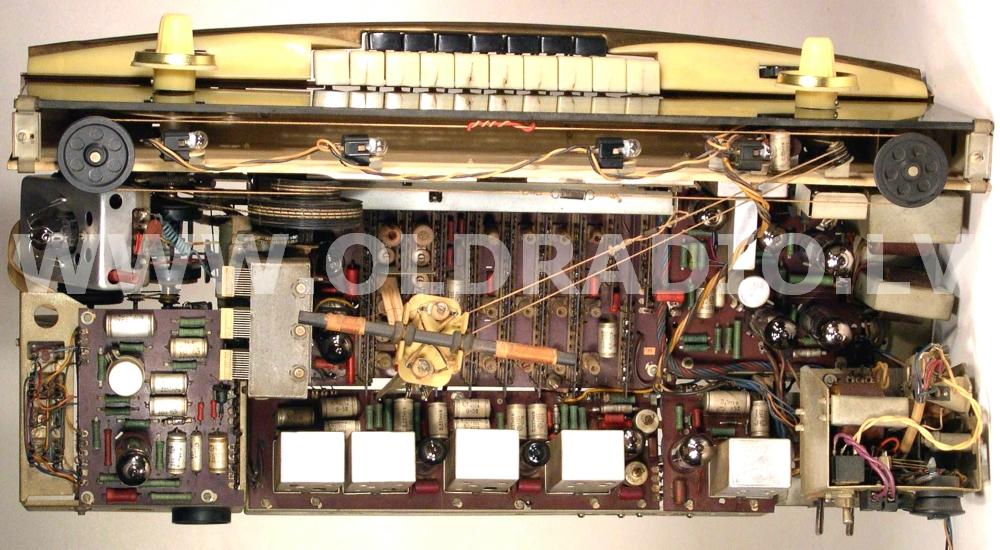

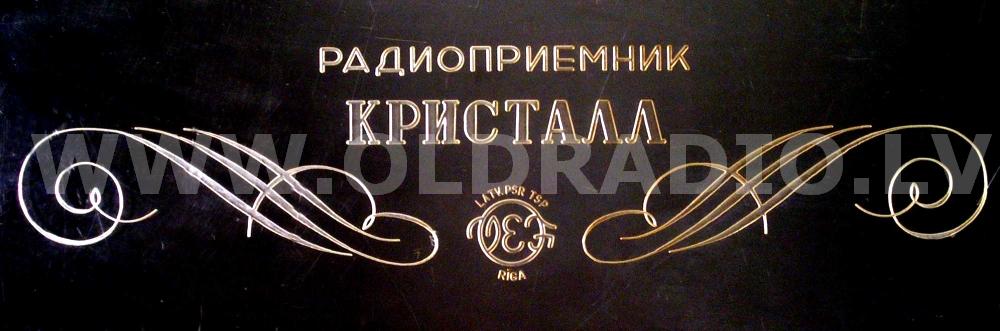

В правом фрейме-столбце Вы можете ознакомиться с  подробными фотографиями существующего образца радиолы "Кристалл". Хозяин этого раритета рассказал , что , со слов его отца , конструктора завода ВЭФ ,   всего было выпущено несколько пробных экземпляров радиол "Кристалл" . У представленного здесь аппарата серийный номер 9-0002 , вполне возможно , что это обозначает 59-й год и 2-ой экземпляр , а аппарат стоящий в музее завода ВЭФ , если моя информация верна, значится под 1-вым номером. Если кому-то это будет интересно , то могу сказать , что хозяин готов продать этот экземпляр в рабочем состоянии за 500 Ls = 25.000 руб. Сумма конечно очень приличная , особенно , если учитывать , что у аппарата стоит уже неродной проигрыватель пластинок и нет каких-либо документов подтверждающих данную  , но в наше время все так относительно , что возможно стоит и подумать , т.к. в любом случае вещь единична и торг , я думаю , до какой-то степени тоже возможен !

Прошу прощения , но радиола уженашла нового хозяина !!!

Еще некоторую информацию о радиоле "Кристалл" и других малоизвестных вэфовских аппаратах "Аквамарин" и "Янтарь" вы  также можете найти на сайте "Radiopagajiba" Николая Баранова.

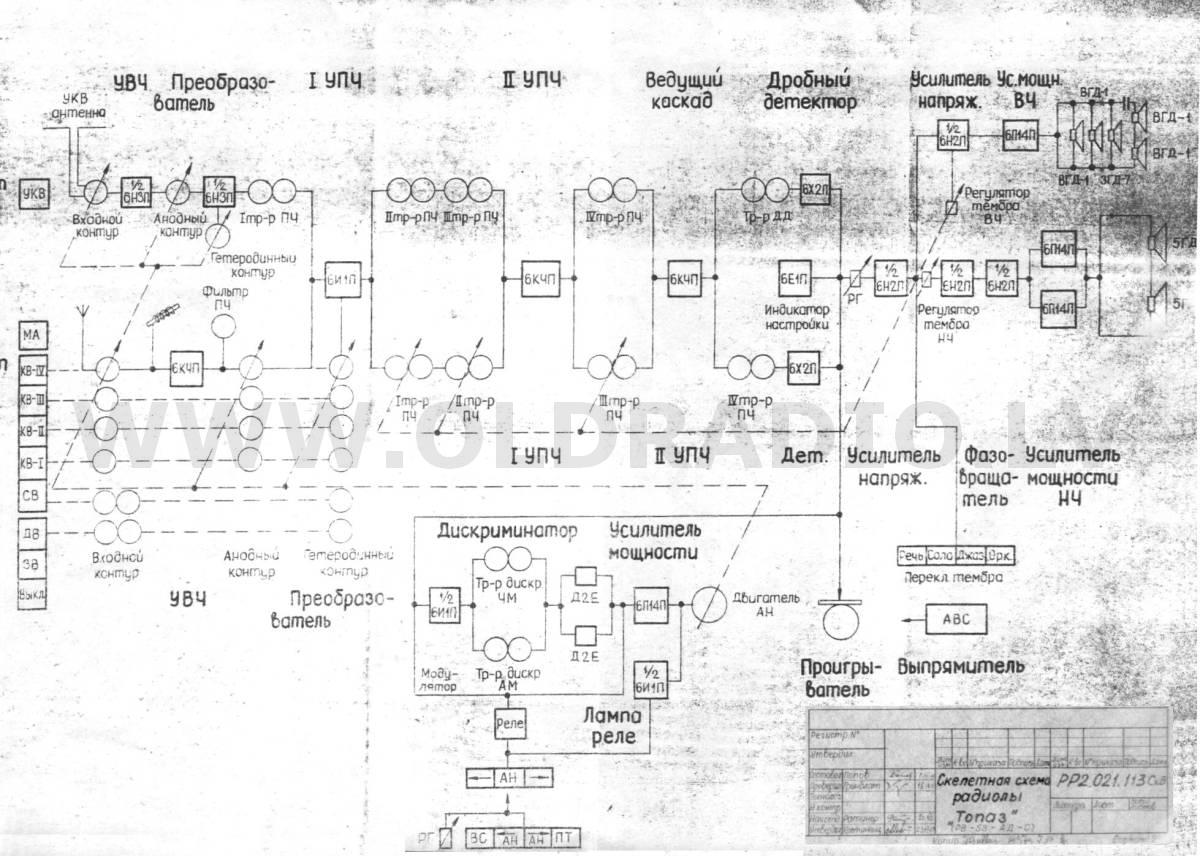

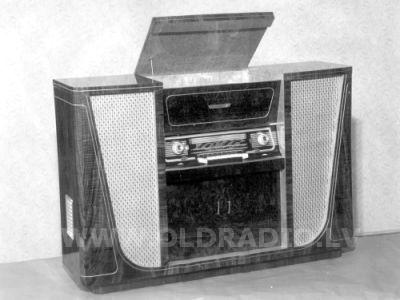

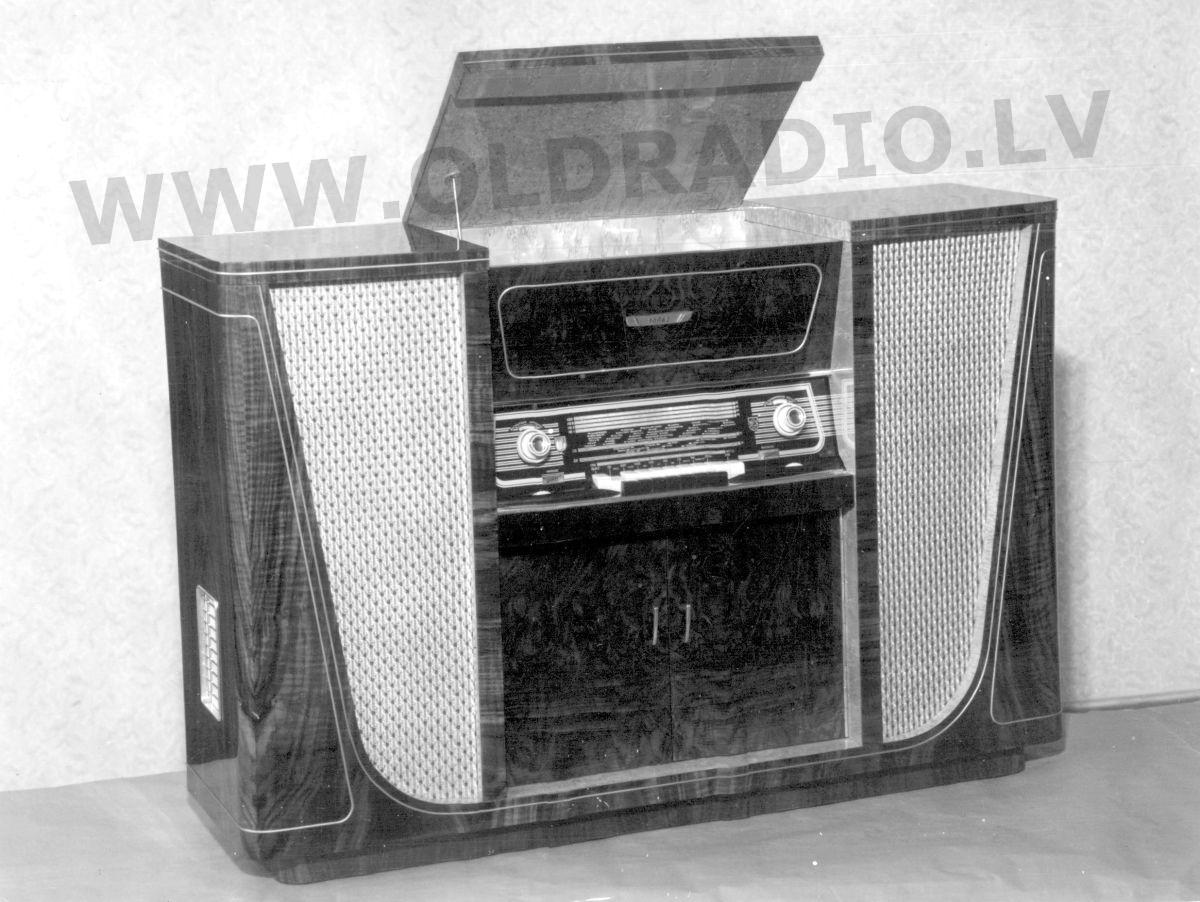

Радиола высшего класса "Топаз" ( РБ-58 АД-С ) была разработана к 58-му году и представляла собой 15-ти ламповый супергетеродинный всеволновый комбинированный АМ-ЧМ радиоприемник с автоматической настройкой, подстройкой и дистанционным управлением , собранный с универсальным проигрывателем и широкополосной трехнаправленной акустической системой с т.н. " объемным звучанием " в ящике консольного оформления. Радиола имела 7 диапазонов волн ( в т.ч. УКВ-диапазон) , внутреннюю поворотную магнитную антенную ,  тонрегистр , двухканальный УНЧ с мощным выходом , а также плавную разделенную регулировку тембра по высоким и низким частотам.

Шасси радиолы технологически выполнено из отдельных функционально-технологических блоков с применением печатного монтажа и вместе с проигрывателем расположено в центральной части аппарата , ниже находиться шкаф для хранения пластинок ,  акустическая система состоит из 7 громкоговорителей ( на передних досках размещены 4ГД-1 2 шт., один 3ГД7 и два ВГД-1 , на боковых стенках расположены два высокочастотных громкоговорителя ВГД-1 ) и расположена в двух боковых отсеках аппарата.

Приемник имеет 15 пальчиковых радиоламп :  6Н3П , 6К4П - 3 шт., 6И1П - 2 шт., 6Х2П - 2 шт ., 6Е1П ,  6П14П - 4 шт ., 6Н2П - 2 шт . В схеме также применены германевые диоды Д2Е и селеновые выпрямители ABC-117-270

Краткое техническое описание и инструкцию по эксплуатации радиолы " Топаз " можно скачать здесь .

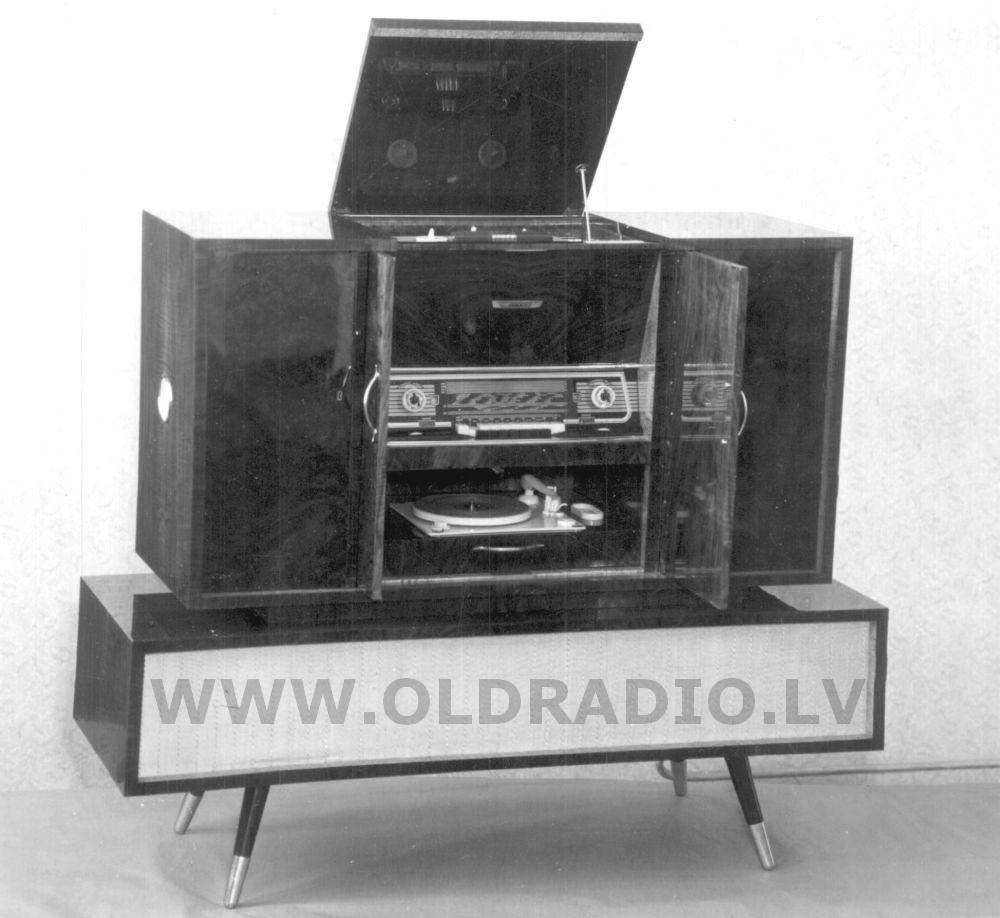

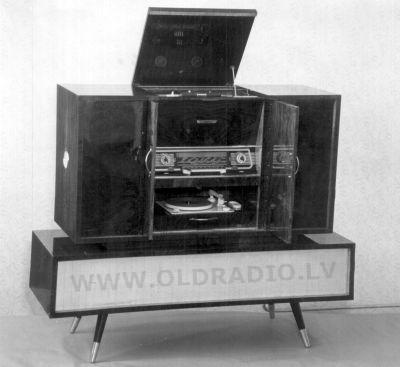

Радиола высшего класса "Алмаз" ( РВ-58 АД-Б ) была разработана в 58-ом году и представляет собой музыкальный шкаф состоящий из супергетеродинного  всеволнового радиоприемника с автоматической настройкой и дистанционным управлением , мощного двухканального широкополосного усилителя низкой частоты с тонрегистром , универсального автоматического проигрывателя пластинок ,  двухскоростного магнитофона типа "Мелодия" и широкополосной акустической системы .

Акустическая система расположена в нижнем отсеке ящика и состоит из 8 громкоговорителей : двух низкочастотных типа 10ГД-18 , двух среднечастотных типа 3ГД-7 ,  четырех высокочастотных типа ВГД-1 .

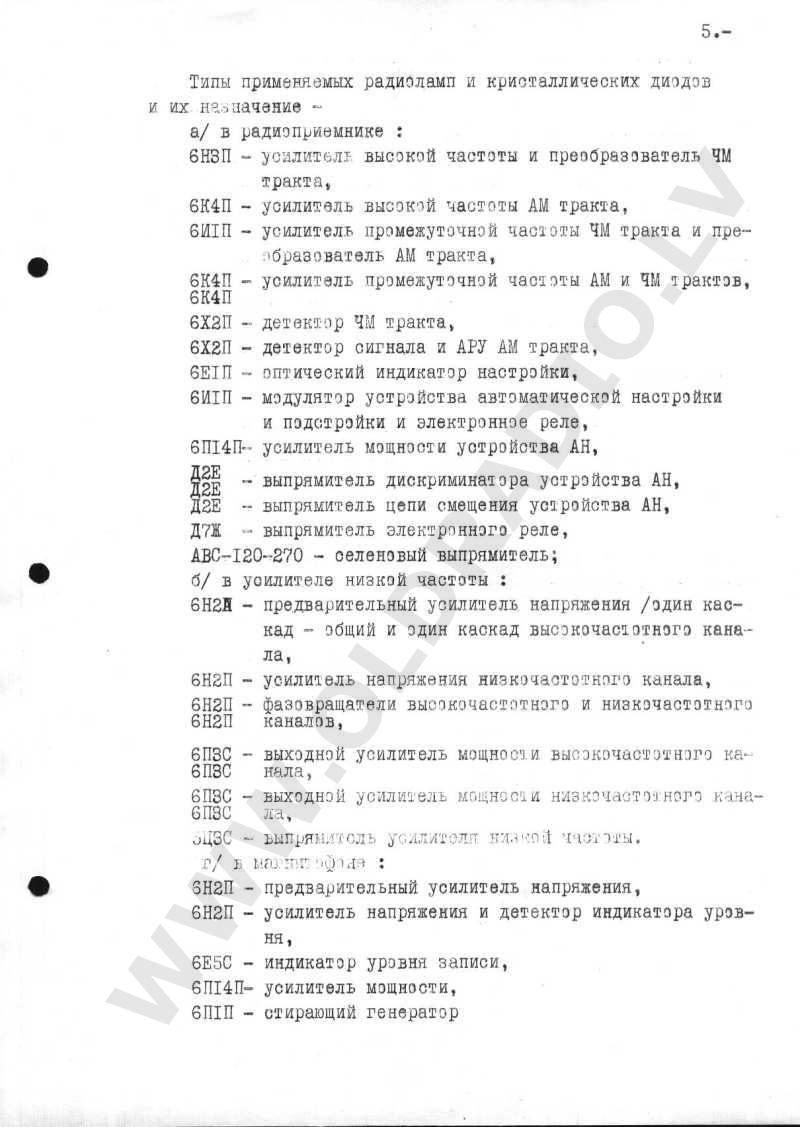

В аппарате установлено 24 радиолампы : 6Н3П , 6К4П - 3 шт ., 6И1П - 2 шт., 6Х2П - 2 шт., 6Е1П , 6П14П - 2 шт ., 6Н2П - 6 шт ., 6П3С - 4 шт ., 5Ц3С ., 6Е5С ., 6П1П -  подробное назначение радиоламп описано здесь. В схеме также применены германевые диоды Д2Е и селеновые выпрямители ABC-117-270 .

Краткое техническое описание и инструкцию по эксплуатации радиолы "Алмаз" можно скачать здесь .

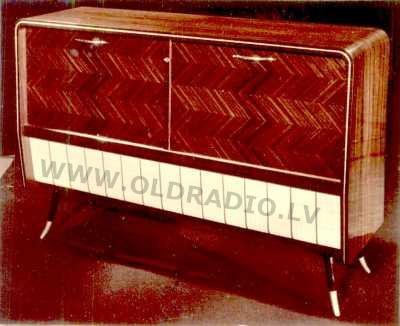

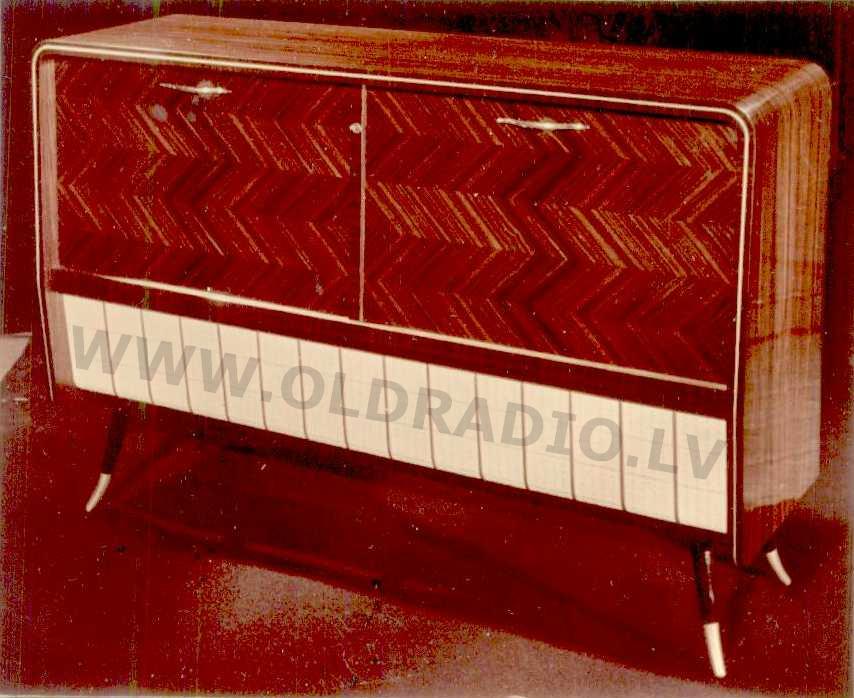

Из всей информации об этом интересном аппарате имеется только эта фотография и более ничего не известно .
