Батарейный комплект VEF
На задних стенках многих батарейных радиоприёмников VEF можно увидеть изображение довольно необычного устройства, к которому предлагается подключать выходящий из корпуса провод питания нитей накала ламп. На первый взгляд может показаться, что это обычный аккумулятор. На самом деле всё гораздо интереснее. Перед нами не аккумулятор, а специальный деревянный ящик, предназначенный для установки и хранения сухих сменных элементов питания. Именно такие батарейные комплекты завод VEF предлагал владельцам своих батарейных радиоприёмников. Сегодня у нас есть возможность показать один из этих редких аксессуаров, практически не сохранившихся до наших дней.
Конструкция батарейного ящика

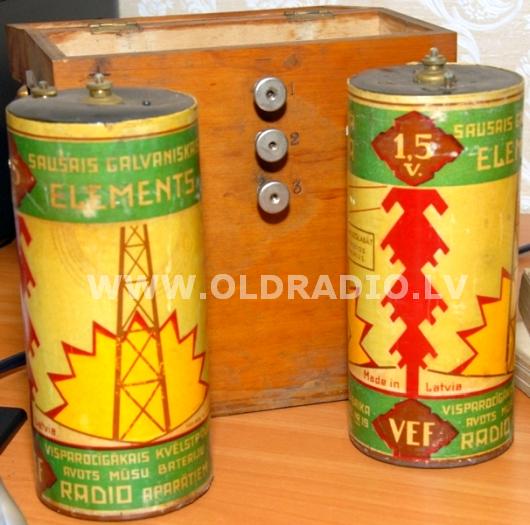

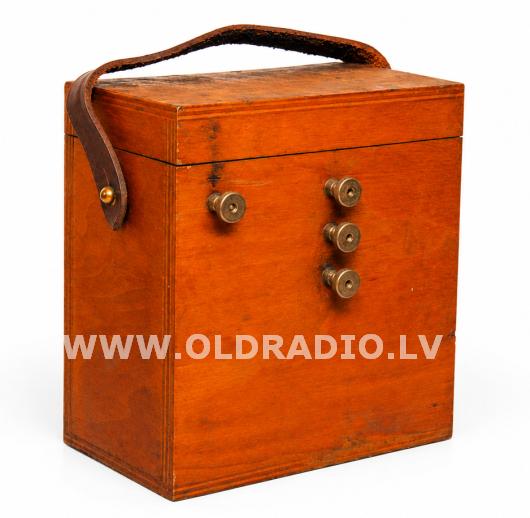

Представленный на фото комплект состоит из деревянного переносного ящика и двух оригинальных сухих гальванических элементов производства VEF. Корпус изготовлен из фанеры и оснащён прочной кожаной ручкой для переноски. Внутри расположены два отдельных отсека для
двух сухих элементов питания, а на передней панели находятся четыре клеммы, обозначенные
"+" , "-" и цифрами 1, 2 и 3.

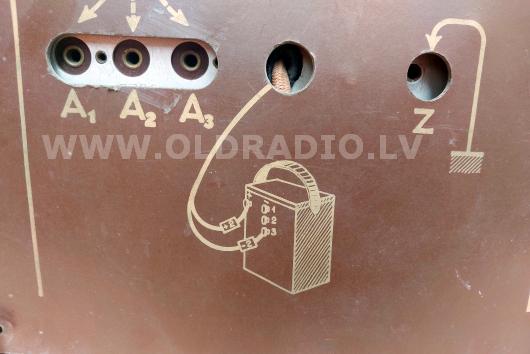

Особый интерес представляет схема подключения, изображённая на задней стенке радиоприёмников VEF. На ней хорошо видно, что батарейный ящик соединяется с приёмником двумя проводами
на которых написано "+2" и "-2" соответственной с клеммой "+" на
батарейном ящике и клеммой 3, тогда как клемма 1
и 2 остаются незадействованной. К сожалению, заводская документация, объясняющая назначение третьей клеммы,
нами пока не обнаружена. Можно предположить, что она предназначалась для альтернативного варианта подключения, использования с другими моделями радиоприёмников или иной схемы питания. Однако документального подтверждения какой-либо из этих версий пока не найдено, поэтому этот вопрос остаётся открытым.
Оригинальные элементы питания VEF

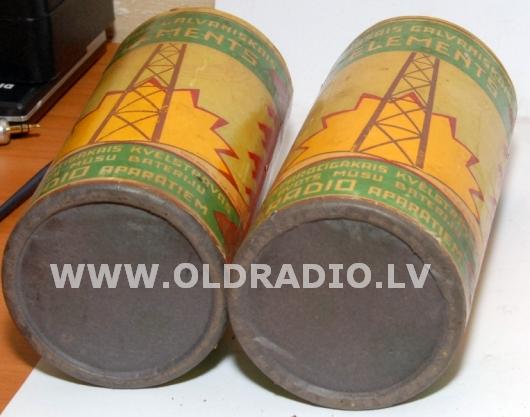

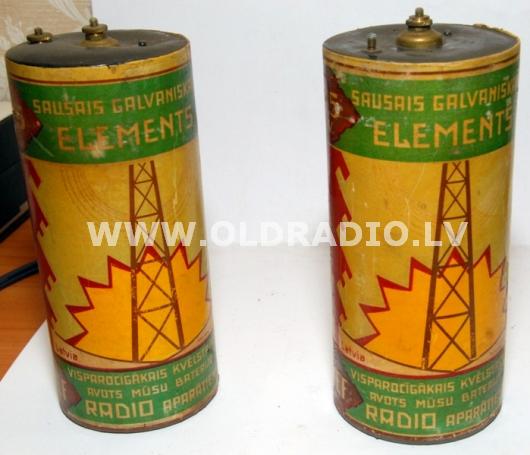

Не меньший интерес представляют и сами батареи. Они сохранили оригинальные бумажные этикетки с характерным фирменным оформлением продукции VEF. На них изображены логотип завода, радиомачта — один из символов развития радиовещания того времени, а также рекламные надписи на латышском языке. Даже столь утилитарное изделие, как элемент питания, было оформлено с большим вниманием к дизайну и полностью соответствовало фирменному стилю предприятия.

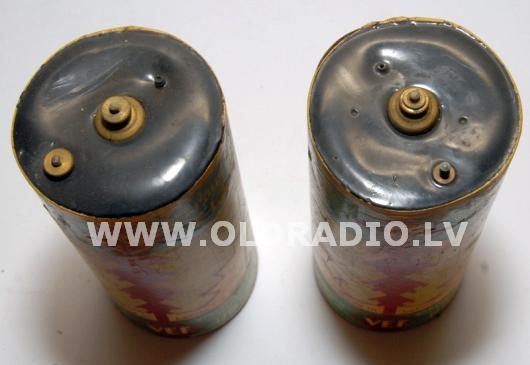

Каждый элемент представляет собой сухую гальваническую батарею напряжением 1,5 вольта.
Тут тоже не понятно, т.к. питание нитей накала было 2 вольта - может были еще и
2 вольтовые батареи..
В отличие от аккумуляторов, такие элементы не требовали обслуживания и после разрядки просто заменялись новыми. Именно поэтому до наших дней они дошли в крайне небольшом количестве.
Редкий музейный экспонат
Большинство использованных батарей было выброшено ещё в годы эксплуатации. По этой причине оригинальные элементы питания VEF сегодня встречаются значительно реже самих батарейных радиоприёмников. Ещё большей редкостью являются полностью сохранившиеся комплекты, включающие деревянный батарейный ящик и оригинальные фирменные батареи.
Батарейный комплект является не менее интересным историческим экспонатом, чем сам радиоприёмник. Он позволяет увидеть, каким образом владельцы довоенных батарейных аппаратов решали вопрос электропитания задолго до широкого распространения бытовой электросети. Кроме того, этот комплект наглядно показывает стремление VEF предложить покупателю не только сам радиоприёмник, но и полный набор фирменных принадлежностей для его эксплуатации.
Несмотря на простоту конструкции, батарейный ящик до сих пор хранит некоторые свои тайны. Возможно, в будущем будут обнаружены заводские инструкции или каталоги VEF, которые помогут окончательно объяснить назначение всех трёх клемм на его передней панели. Именно такие, на первый взгляд незначительные детали, делают изучение истории довоенной радиотехники особенно интересным.
|
