"ТУЛА Т-35". Очень много времени ничего не удавалось получить для пополнения нашей коллекции, но тут, на волне многолетнего голода,  достался нам достаточно редкий довоенный советский радиоприемник Т-35 произведенный в 1937 году на тульском радиозаводе. Я до этого момента как-то даже и не подозревал о существовании такой модели радио, да и в интернете информация о нем оказалась  достаточно скупой: попалось описание и фото только 5-6 сохранившихся до наших дней экземпляров Т-35.

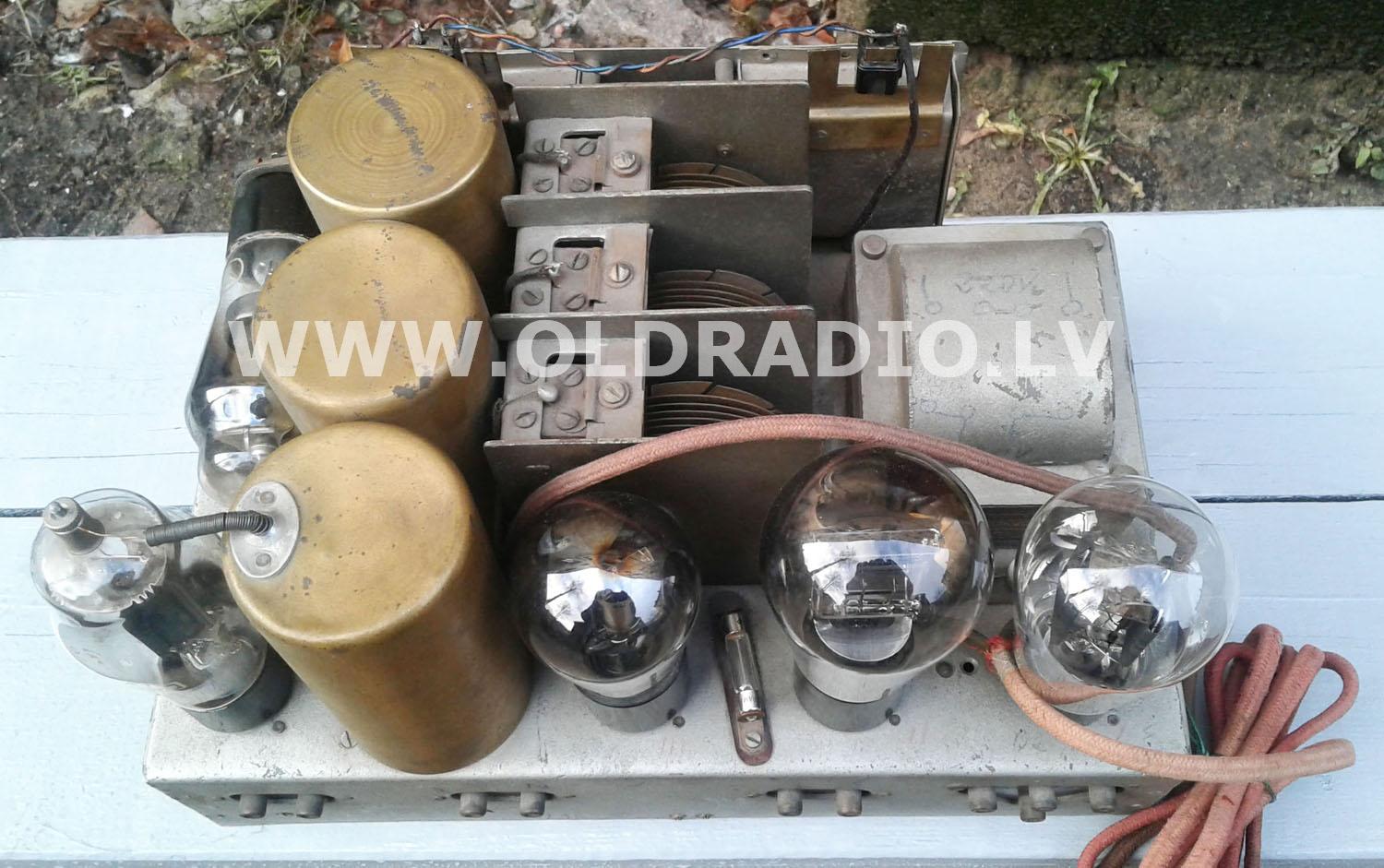

 Оказалось, что Т-35 был разработан в 1935 году и выпускался с 1936-го по 1938 года на тульском заводе, который носил на тот момент название "радиозавод № 7 Наркомпочтеля", а в послевоенные годы стал известен под брендом "Октава". Аппарат представляет из себя простейший трехконтурный регенеративный радиоприемник прямого усиления построенный на пяти советских радиолампах СО-148, CO-124, СО-118, УО-104, BO-116 с возможностью приема радиостанций  в диапазонах (200...2000 метров) средних и длинных волн и питанием от сети 100-220 вольт.

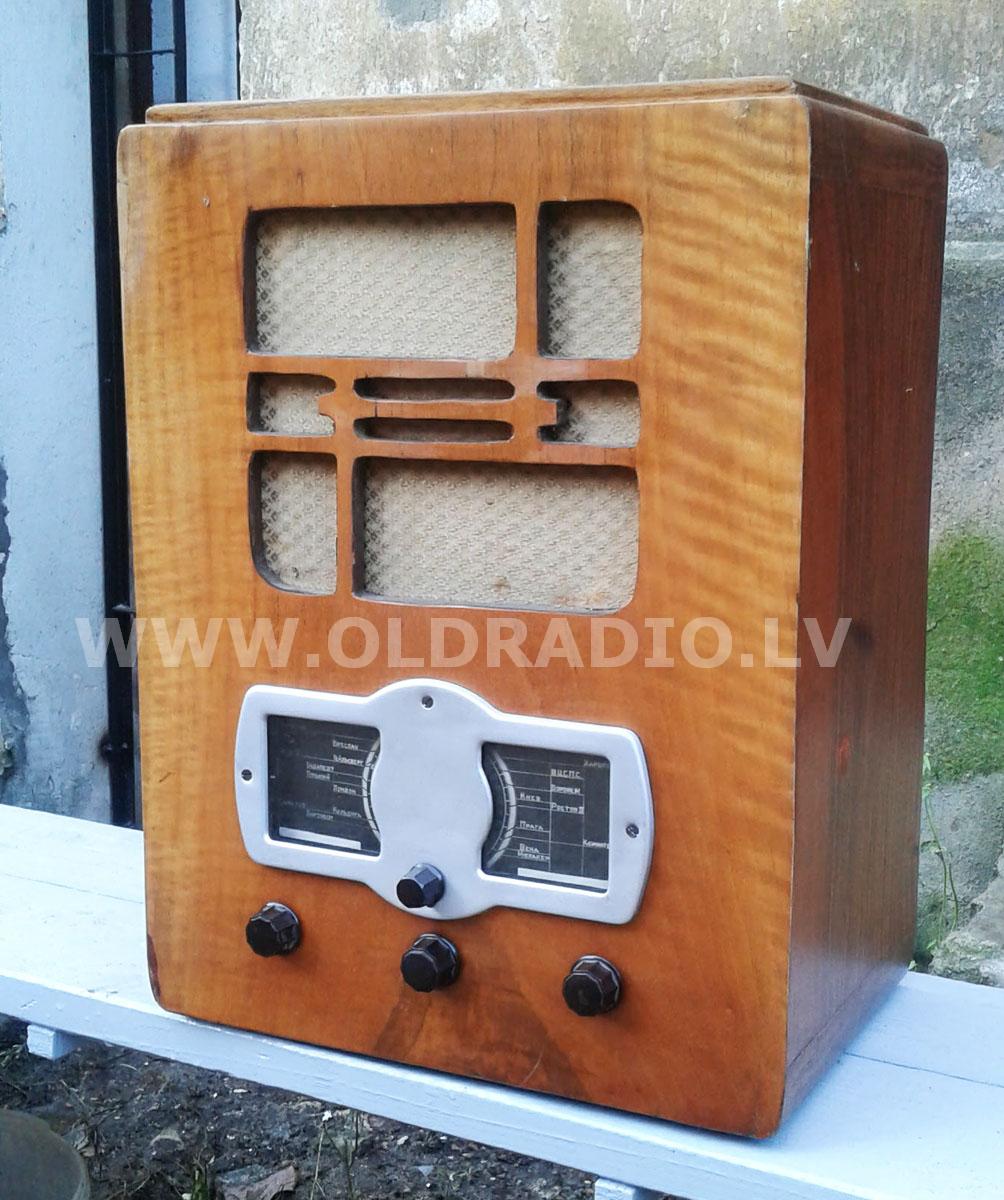

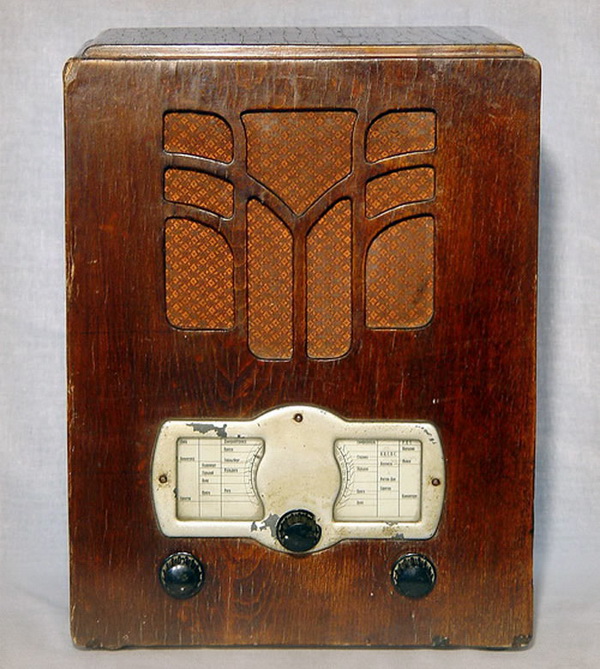

Радиоприемник выполнен в вертикально стоящем шпонированном орехом фанерном корпусе и выдержан в т.н. стиле "tombston", т.е. стиль "надгробной плиты", который был достаточно популярен на тот момент у американских радиопроизводителей и который был заимствован нашей  радиопромышленностью в массовых советских моделях СВД, 6Н1, МС-539, Т-37 и т.д.  Решетка перед громкоговорителем выпилена в виде какого-то замысловатого орнамента и, как я понял, орнамент был двух видов у этой модели, но я не смог найти инфомацию несло ли это отличие какую-то еще смысловую нагрузку или это просто меняющиеся нюансы производства и дизайна?! Если брать описываемый здесь экземпляр Т-35 из нашей коллекции, то его решетка выпиливалась явно вручную и точно не  профессиональным столяром, т.к сделано все достаточно кривовато и косовато.

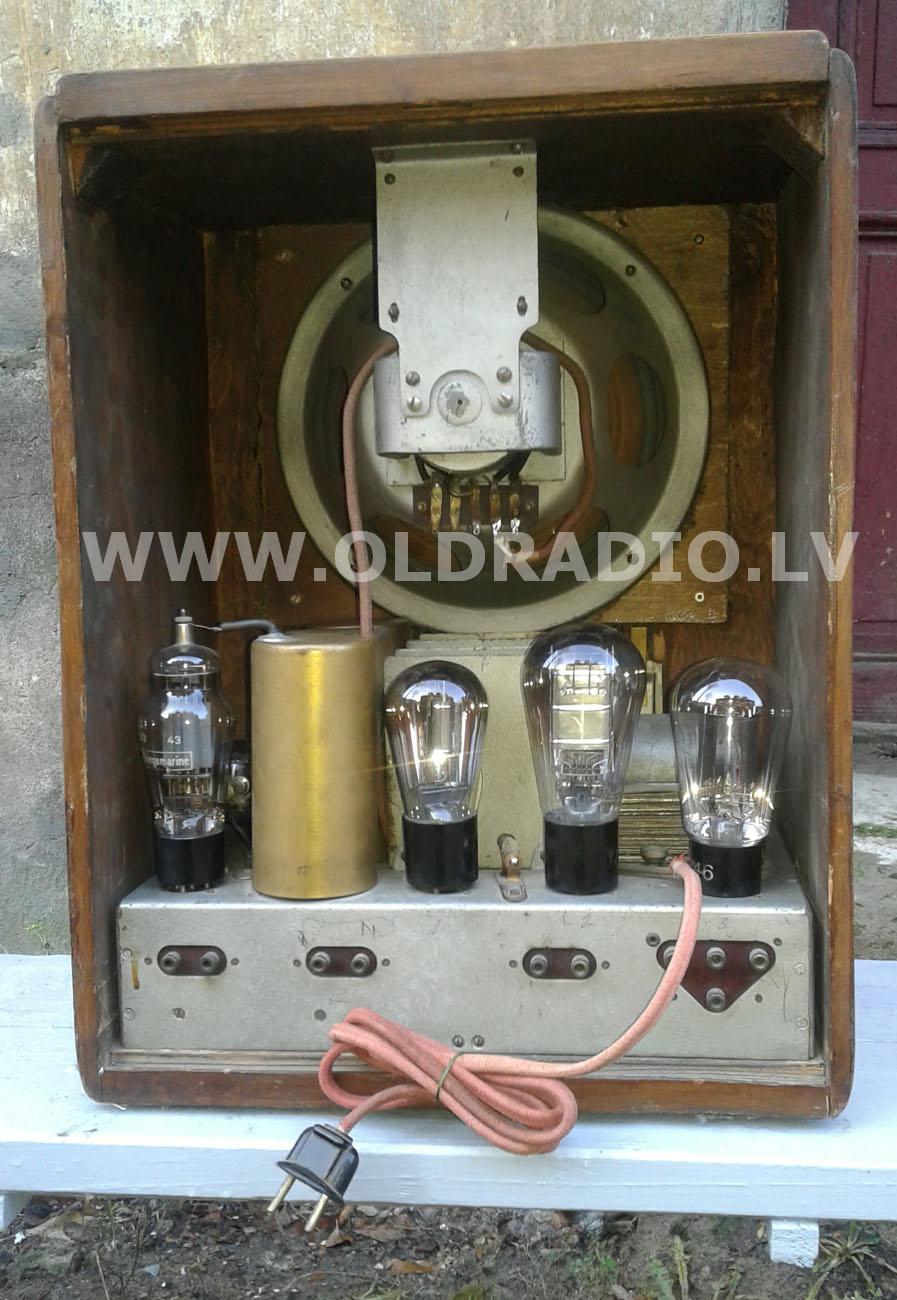

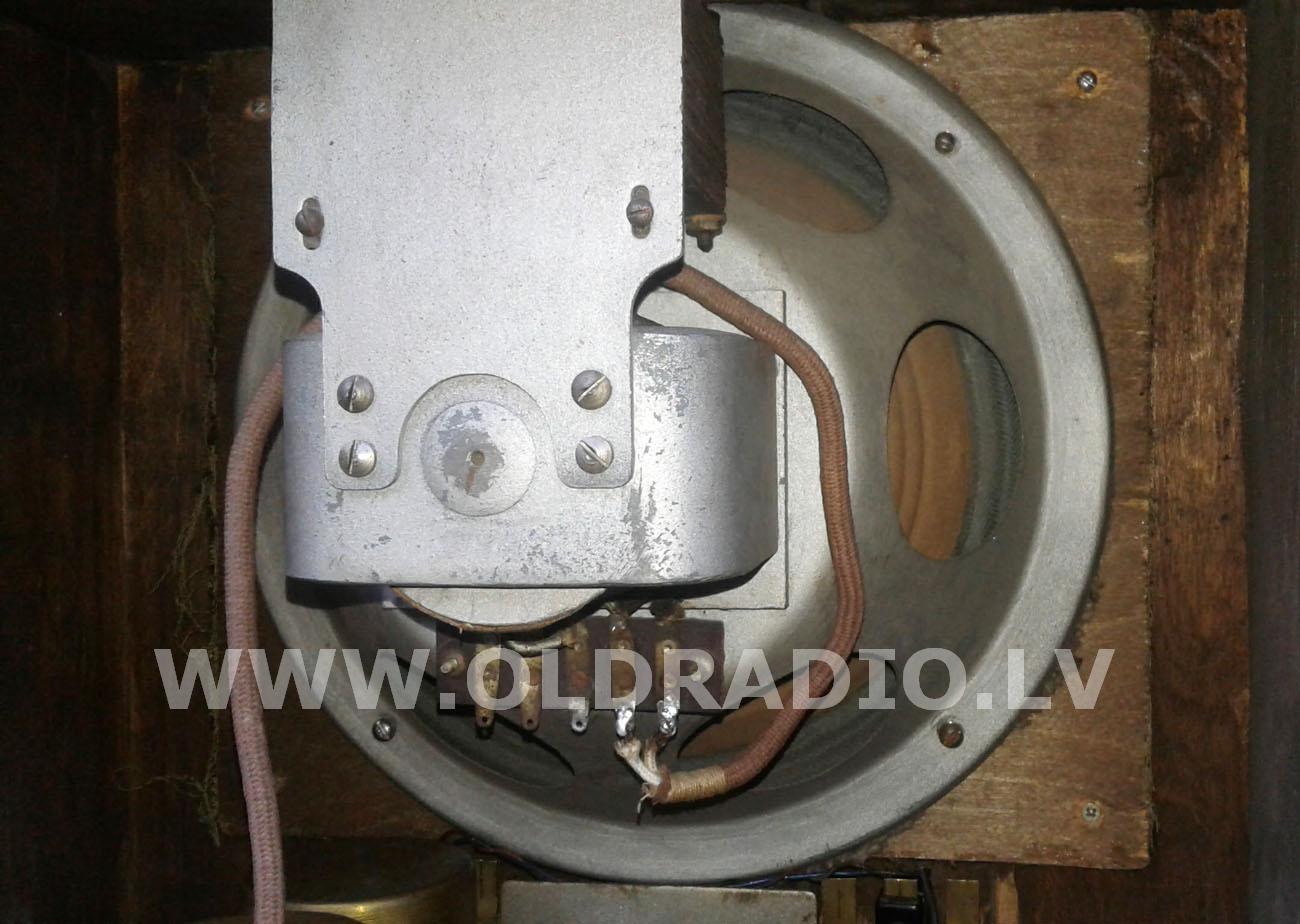

Динамик установлен здесь 26 сантиметровый - он кажется огромным и должен  был иметь неплохое по громкости звучание. На динамике также закреплен соответствующий его размерам выходной НЧ трансформатор с дополнительной фиксацией к верхней крышке корпуса изнутри.

В заводском оригинальном исполнении  на переднюю панель корпуса выведены только три органа управления радиоприемником: ручка регулировка громкости, ручка настройки и ручка переключателя диапазонов. Ручка регулировки громкости (самая левая ручка) имела хитрую конструкцию в виде совмещенных вместе на одной регулировочной оси переменного резистора и конденсатора: конденсатор изменял обратную связь, а переменное сопротивление постепенно закорачивало антенный вход на минус. Видно это не очень хорошо работало и в нашем радиоприемнике этот моноблок  разделен на два отдельных регулятора путем добавления по центру еще одной четвертого органа управления - это был выведен отдельно переменный резистор регулирующий сопротивление антенного входа, а на оригинальном месте остался только переменный конденсатор регулировки обратного входа. Скорее всего это самодельное решение какого-то мастера , а не заводской уход от оригинальной схемы.

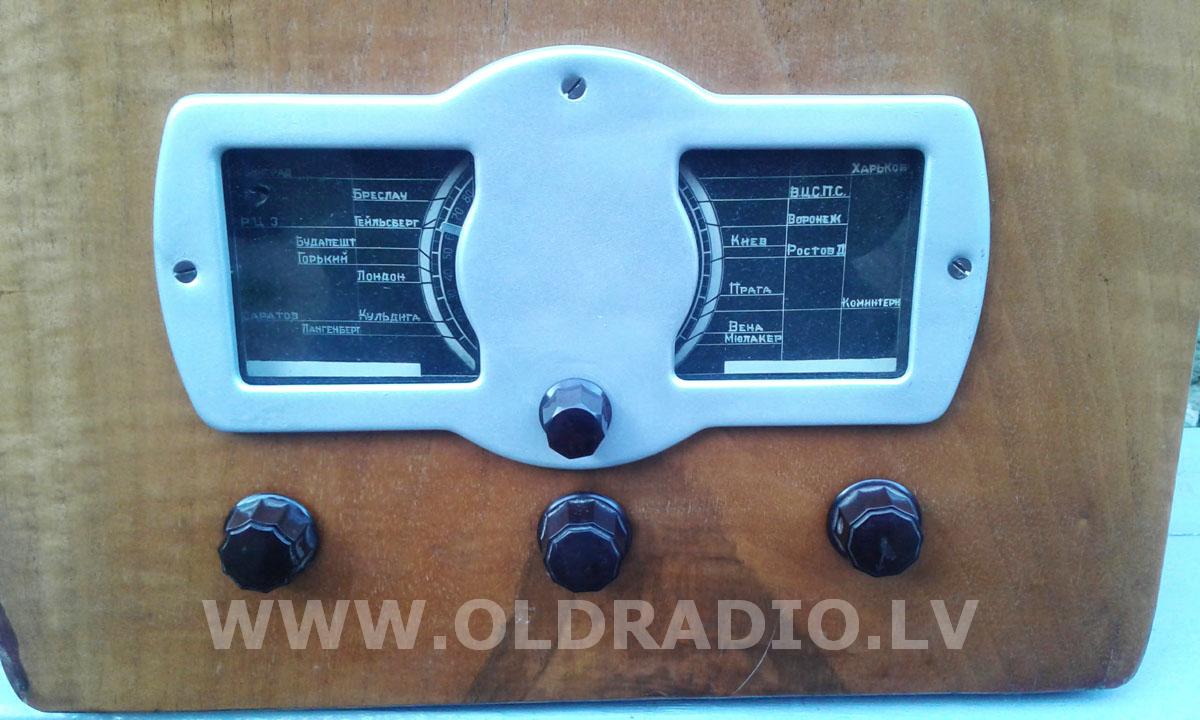

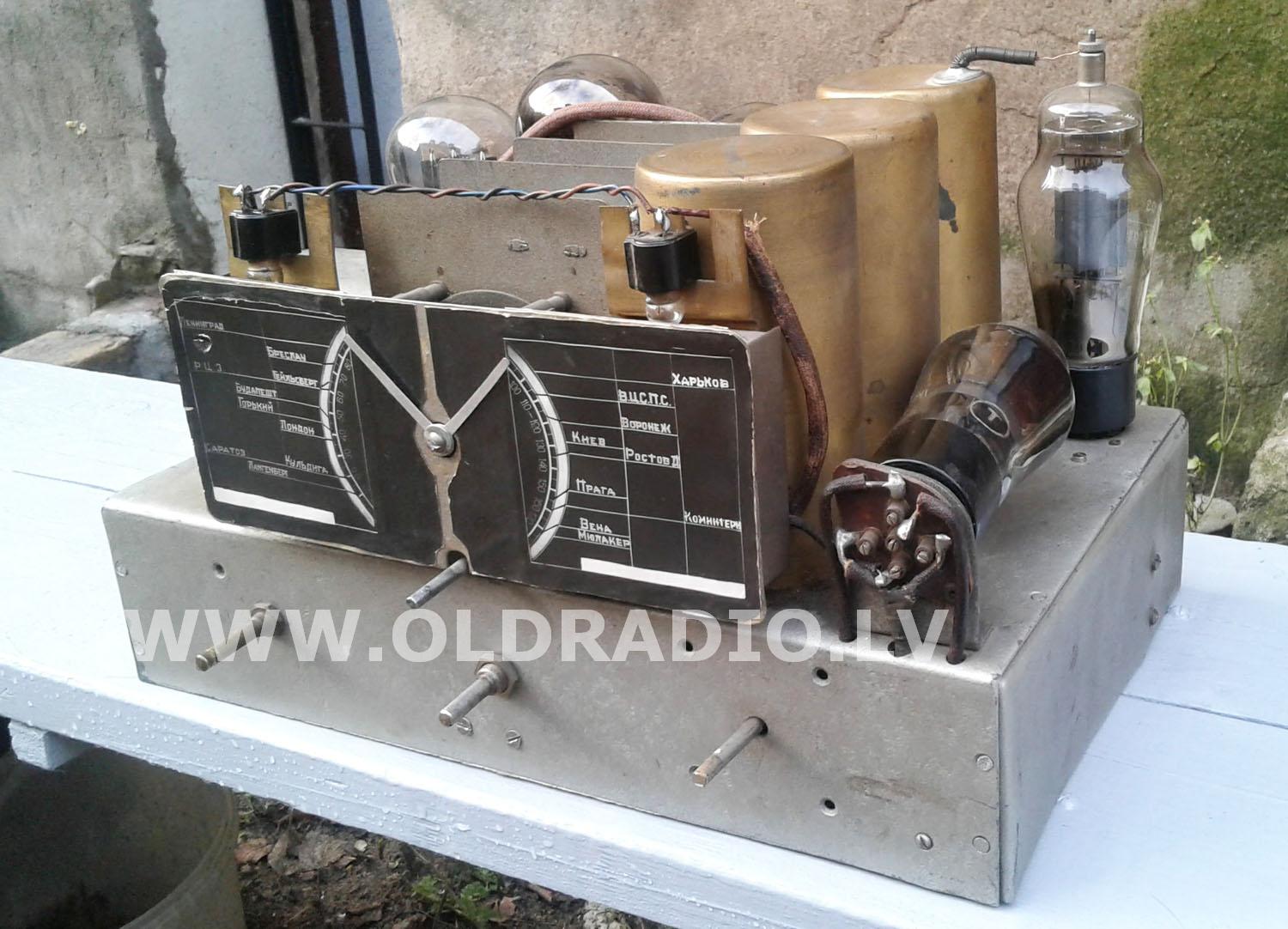

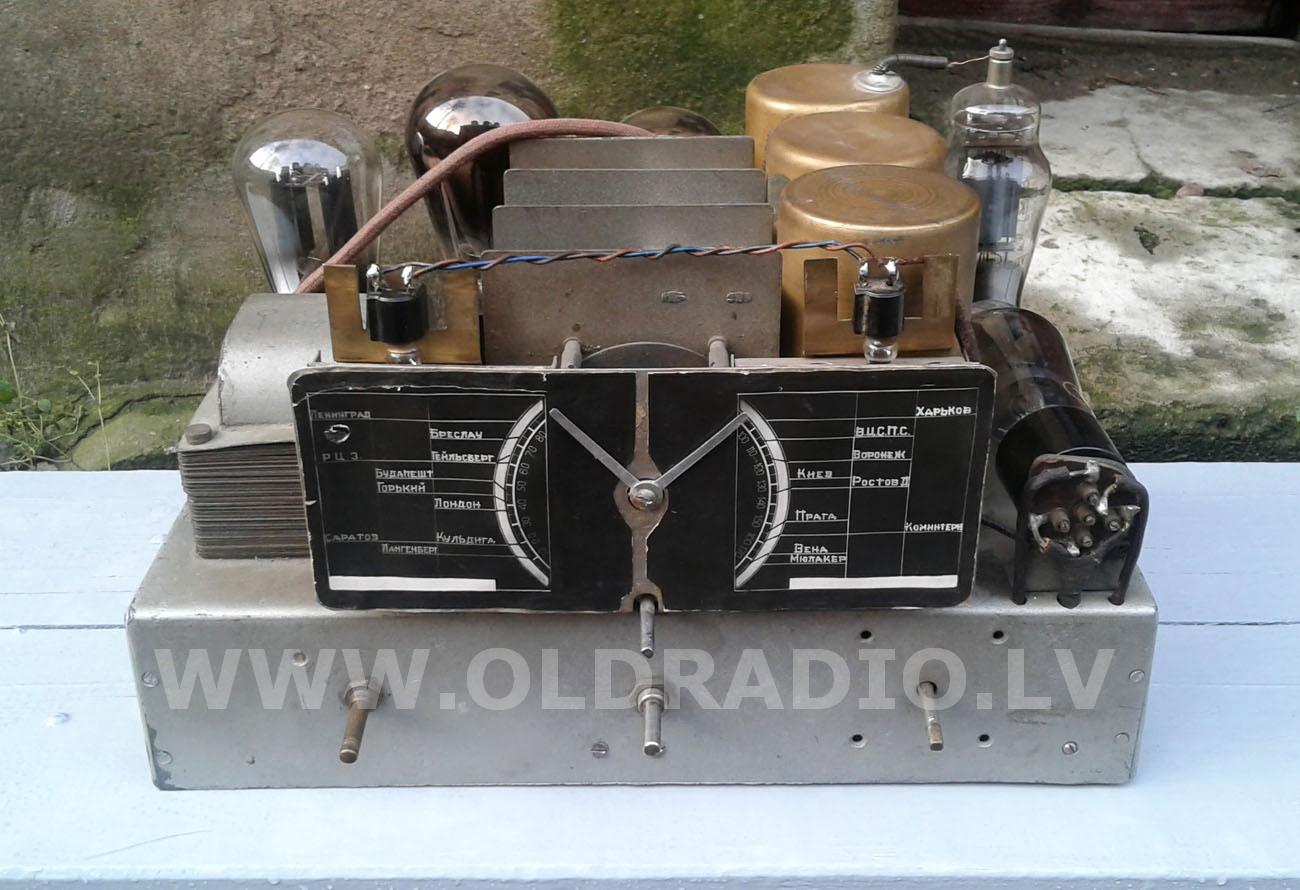

Шкала у радиоприемника тоже хитрая - она раздвоенная. На крутящейся оси КПЕ закреплено две стрелки, а на корпусе радиоприемника расположено два смотровых окошка и все сделано так, что можно видеть только одну стрелку в одном из двух окошек, а вторая стрелка находится вне видимости другого окна. Как только первая стрелка выходит из зоны своего окошка, то сразу становится видна вторая стрелка в противоположном окошке. В нашем случае шакала черная и она отпечатана на  фотобумаге, но еще были шкалы белого цвета и эта разница также напрямую зависима, как я заметил, от вида решетки перед динамиком. Шкалы освещают две лампочки в постоянном режиме - по одной на каждую часть шкалы, но видно, что, в конструкцию освещения шкалы разработчиками был заложен более сложный механизм подсветки шкалы из большего количества лампочек - по паре горящих лампочек на каждый выбранный диапазон из трех диапазонов радиоприемника, но это так и не был осуществлено. Возможно, что в оригинале у радиоприемников стекло перед шкалой было целлулоидное, а уже по мере их помутнения они менялись владельцами на обычное стекло. Ручка переключения трех диапазонов имеет четыре положения и в одном из них приемник выключался от сети питания.

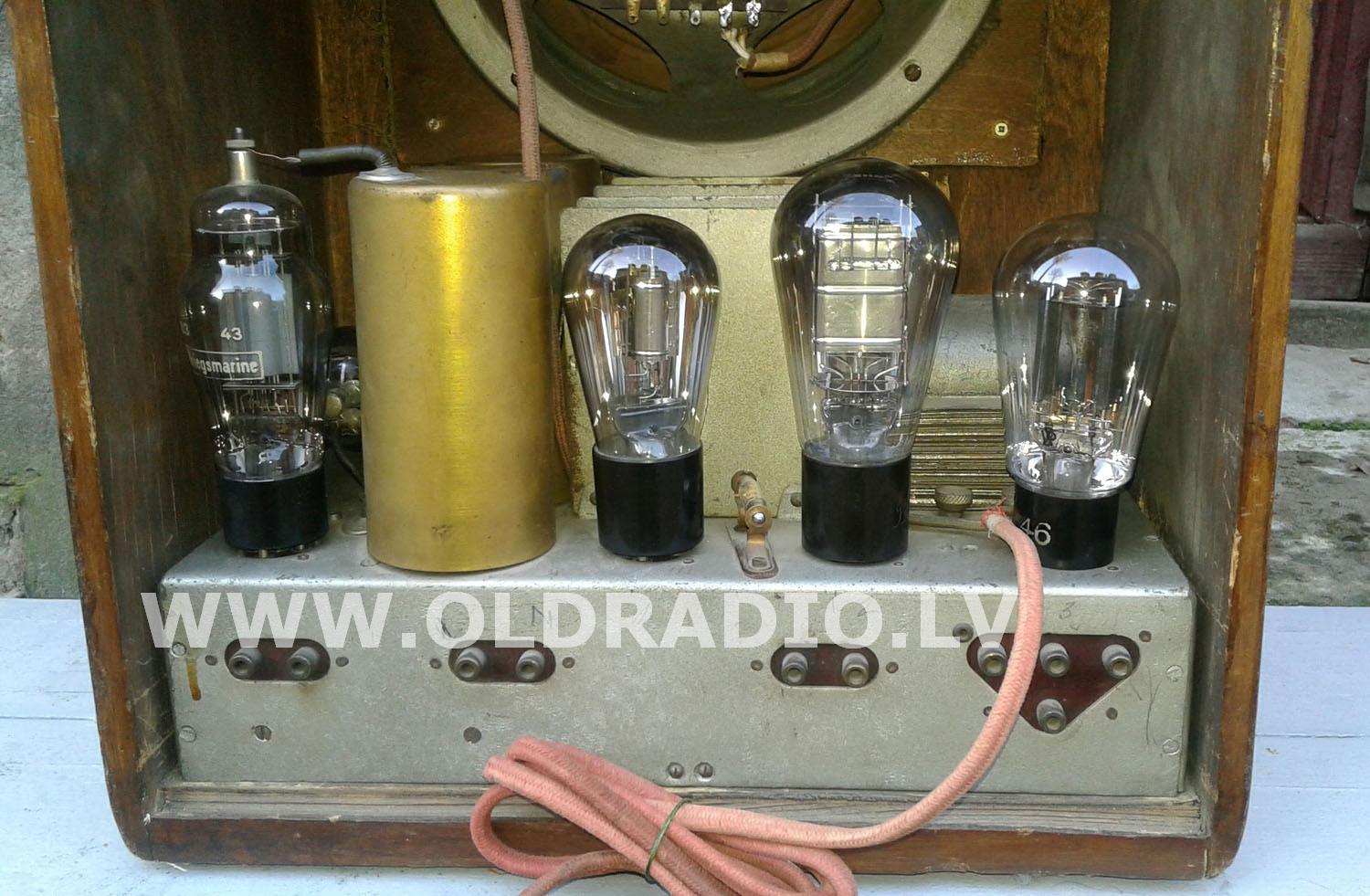

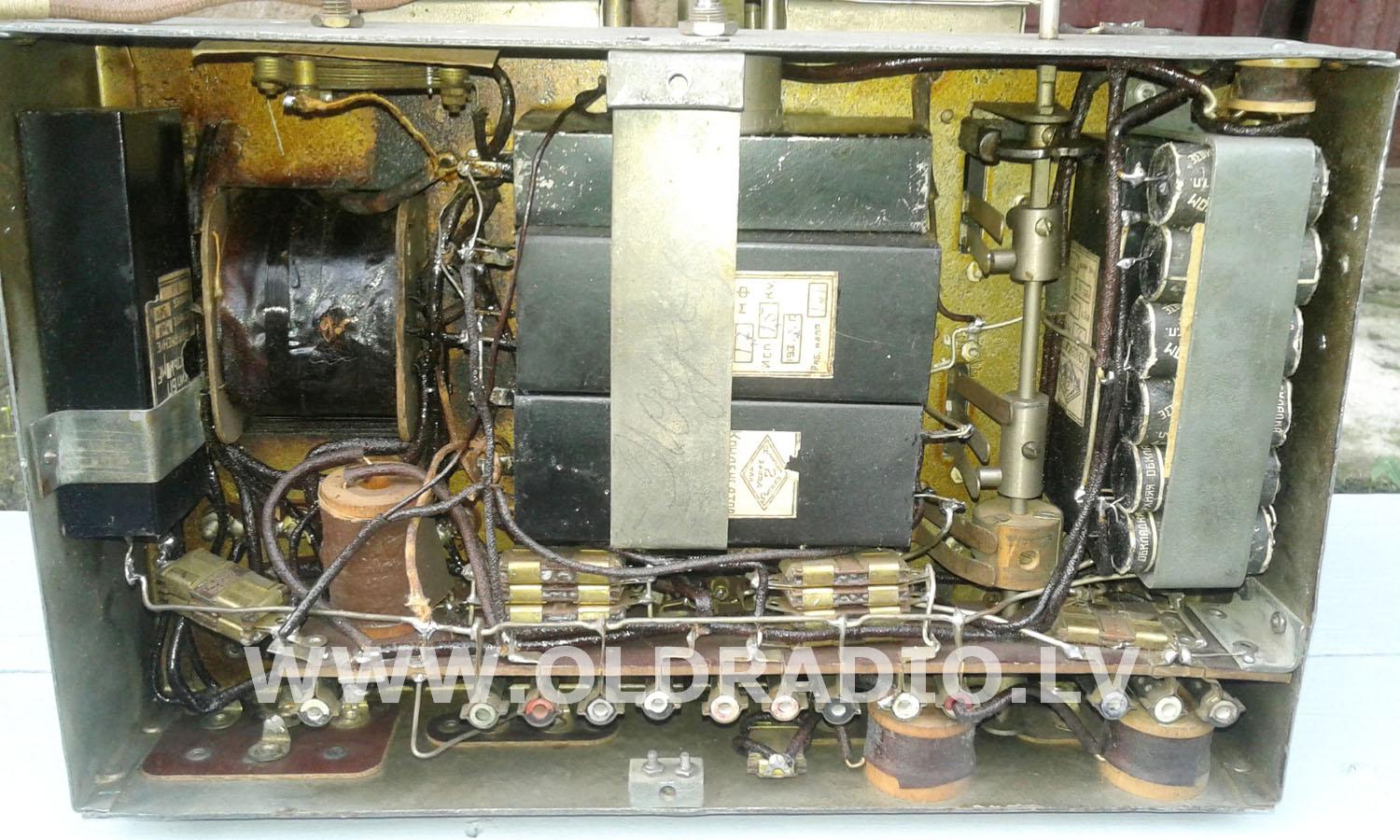

Очень хитрым также был механизм подключения провода питания к шасси радиоприемника. С задней стороны шасси, в его самой правой части, виден блок из четырех гнезд и туда, в зависимости от используемого напряжения питания, в соответствующие гнезда подключался сетевой провод. Возможно, что инженерами была разработана специальная четырех штырьковая колодка, где сетевой провод подключался к нужным двум штекерам из четырех, что было бы логичным, но мне не удалось найти подтверждения свои догадкам. Также около трансформатора путем переставления перемычки можно было установить режим питания в 110 вольт или 220 вольт. Провод питания на нашем приемнике подключен именно к этому перемычечному переключателю, что совсем не правильно. Это было сделано кем-то из предыдущих хозяев, что возможно и стало причиной сгоревшего у него силового трансформатора.

 Некоторые источники в интернете также сообщают, что, предположительно, модель Т-35 была выпущена в количестве не более трех тысяч штук. Я бы все-таки поставил эту цифру под сомнение в меньшую сторону, т.к, например, ВЭФ  в те же годы выпускал некоторые модели радиоприемников, если судить по номерам шасси, в количестве 3-5 тысяч  штук, но  прошествии войн и 80-ти лет сохранились не менее 100 штук от каждой такой вэфовской модели. Даже самые примитивные и уже изначально не очень хорошо работавшие модели  прямого усиления латвийского производителя как-то доживают до наших дней в больших количествах, а вот для подсчета живых Т-35 хватит пальцев только двух рук.
