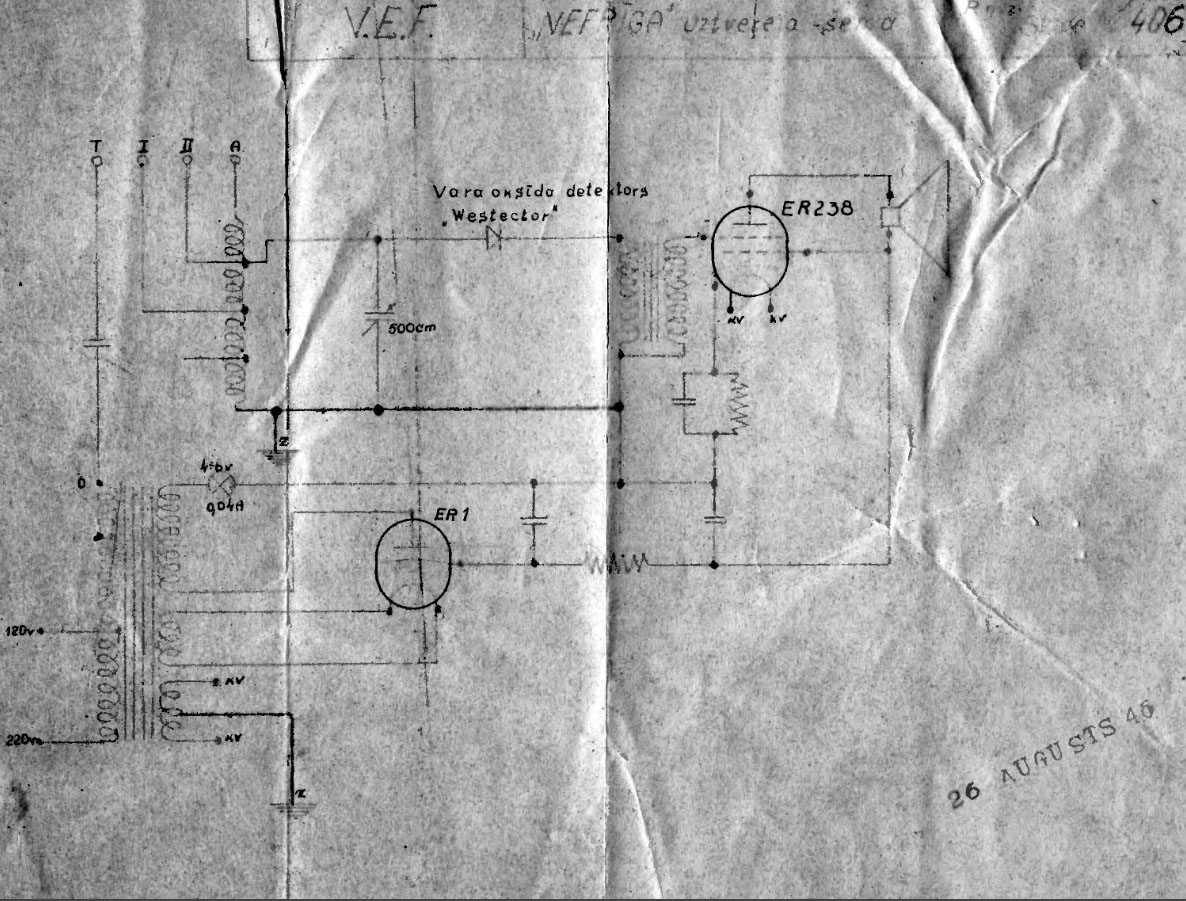

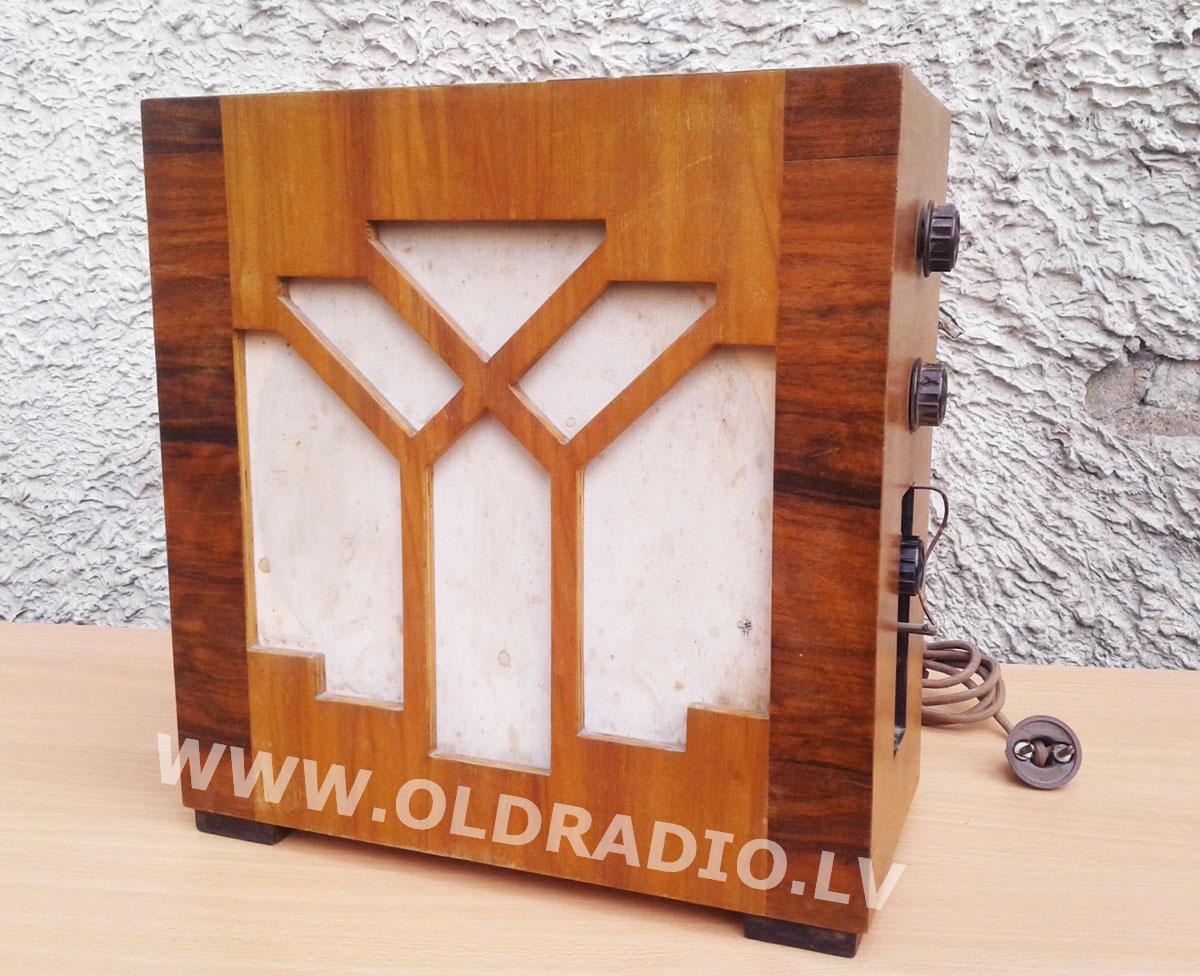

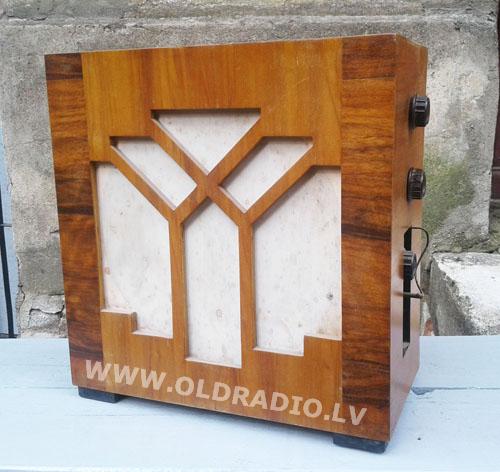

"VEF RIGA" или "RMK-34" - представляем Вам радиоприемник с названием которого мы еще так до конца и не определились :-). "VEF RIGA" выпускался в  1933 году, а по имеющейся информации и схеме эти аппараты должны были быть построены на двух радиолампах (ER1, ER238) с использованием в схеме купроксного детектора Westector, а наш аппарат собран уже на трех радиолампах (ER1, ER238, ER77) являясь регенеративным приемником прямого усиления. Имея полное визуальное сходство по корпусу и одинаковость по двум лампам (кенотрон и НЧ усилитель у них идентичны) имеется практически только одно отличие - в нашем аппарате роль детекторного диода выполняет "лишняя" лампа ER77, а как бы по заводским схемам должен был бы быть за место нее купроксной детектор марки Westector. У следующей модели "RMK-35" 1935 года  имеется тот же набор ламп и похожая принципиальная схема, что и у нашего аппарата, но корпус по рисунку на передней панеле уже другой и шасси у RMK-35 алюминиевое, а у нашего фанерное. Получается, что наш радиоприемник был точно выпущен до 1935 года и имея большинство признаков радиоприемника VEF RIGA 1933 года он все же имеет некоторые отличия от этой модели. Посему наш аппарат можно назвать модернизированным поздним выпуском модели VEF RIGA или производной от нее моделью  выпущенной между 1933-м и 1935-м годом, т.е. RMK-34 1934 года. Причем наш радиоприемник не является "белой вороной" - через наши руки прошло уже три таких аппарата.

 "VEF RIGA" был самой первой моделью из серии недорогих радиоприемников для приема программ  в диапазоне длинных и средних волн единственной на тот момент латвийской радиостанции, которая находилась в Риге - отсюда и название этого радиоприемника "VEF RIGA". Чуть позже радиостанций в Латвии стало больше  и эта серия радиоприемников собранных в корпусе громкоговорителя получила уже название "RMK" - аббревиатура от  заглавных букв названий трех городов Латвии в которых располагались основные радиостанции покрывающие уже всю территорию страны: Рига, Мадона, Кулдига.

Для создания дешевого предложения равнозначного стоимости обычного детекторного радиоприемника завод ВЭФ начинает производить радиоприемник собранный в корпусе простого и дешевого репродуктора. В то время было это нормальным явлением, ведь еще несколько лет назад радиоприемники в большинстве своем представляли из себя два раздельных ящика - в одном находился сам блок радиоприемника к которому, в лучшем случае, подключался по проводу  другой ящик в котором был только громкоговоритель (в худшем случае приходилось использовать наушники). Где-то с начала 30-х годов появляется техническая возможность и эстетическая потребность собирать радиоприемник моноблоком, т.е. все в одном ящике. Доходило даже до того, что, например, предприимчивый Абрам Лейбовиц, в то же время закупал в Европе репродукторы фирмы "Grawor" и здесь на месте собирал на их базе радиоприемник с похожим названием "Rigafons" - в переводе что-то типа "Голос Риги".

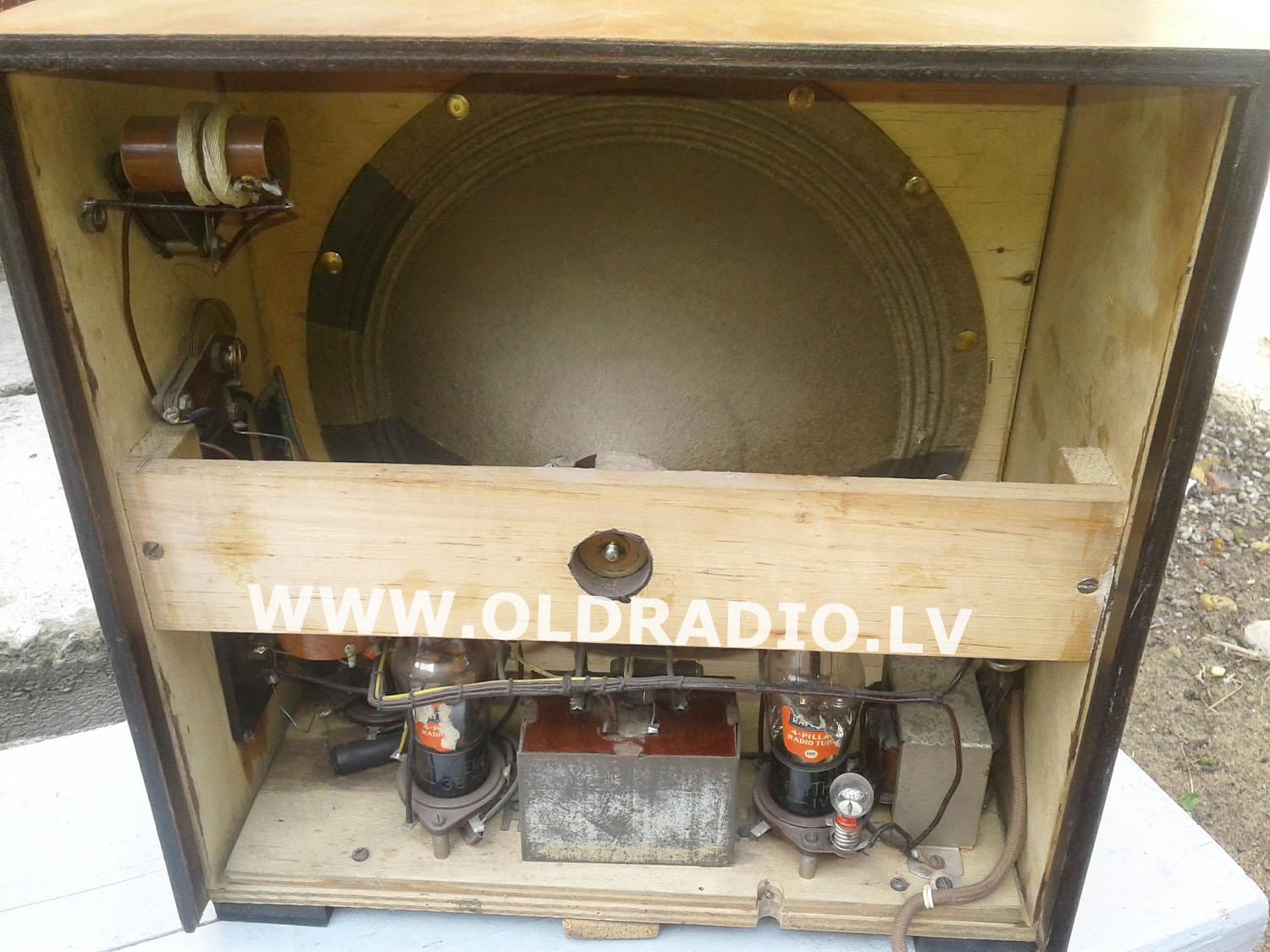

В конструкции "VEF RIGA" использован примитивный диффузорный электромагнитный репродуктор, где регулировка громкости производится путем вкручивания-выкручивания специальной ручки, которая находится с задней стороны аппарата и управляет передачей колебаний с электромагнитных катушек через специальную иглу на конический бумажный диффузор. Данная конструкция громкоговорителя  у этой серии радиоприемников оставалась практически неизменной начиная с момента выхода самой первой модели в 1933 году и до 1940 года.

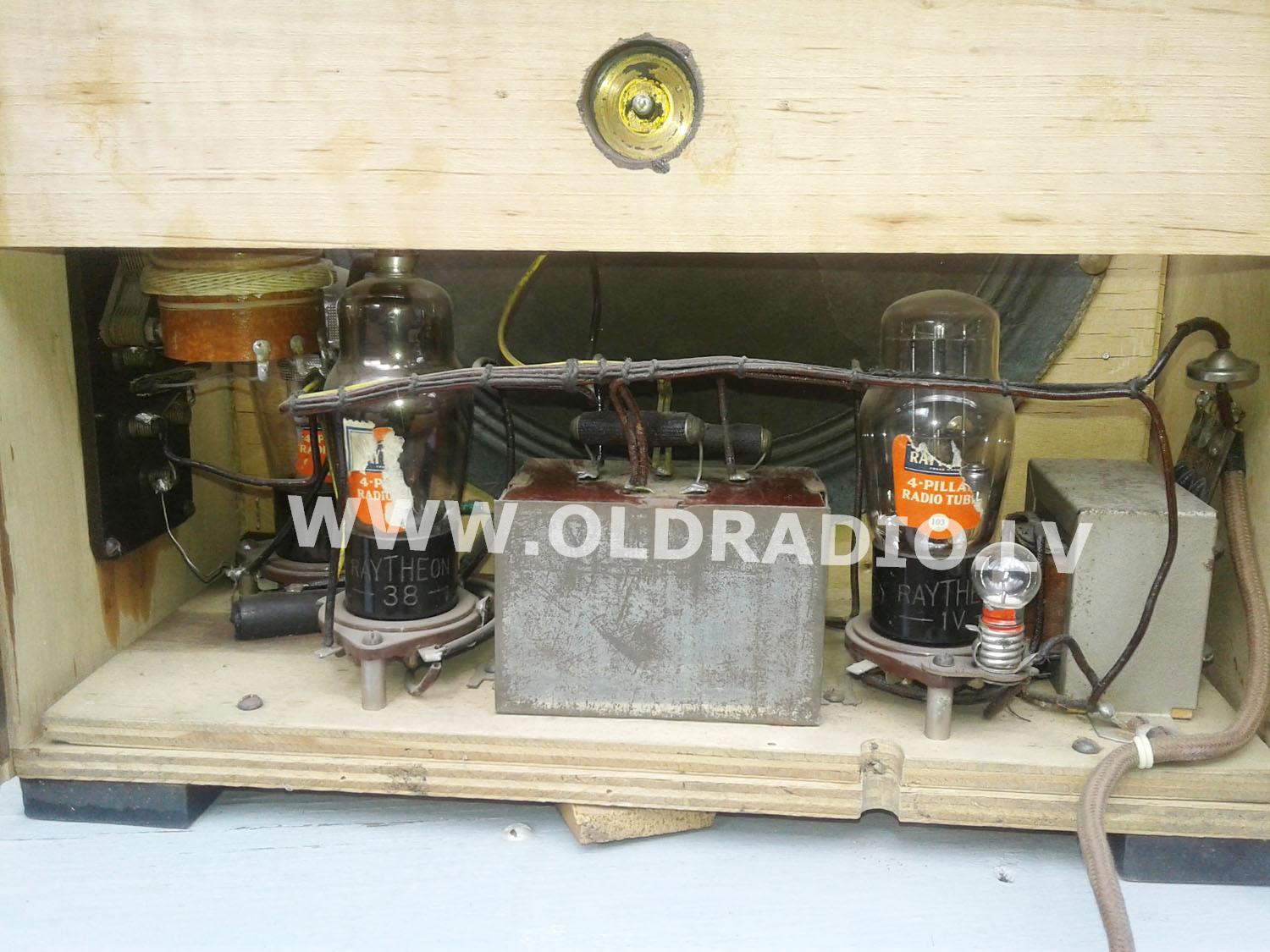

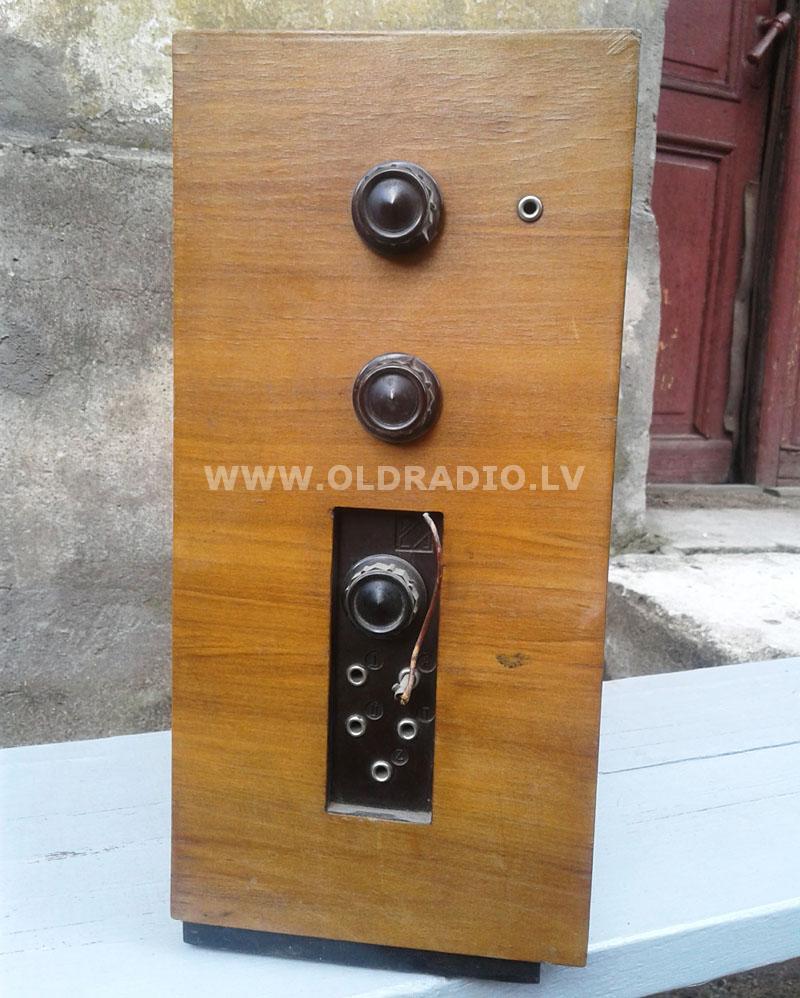

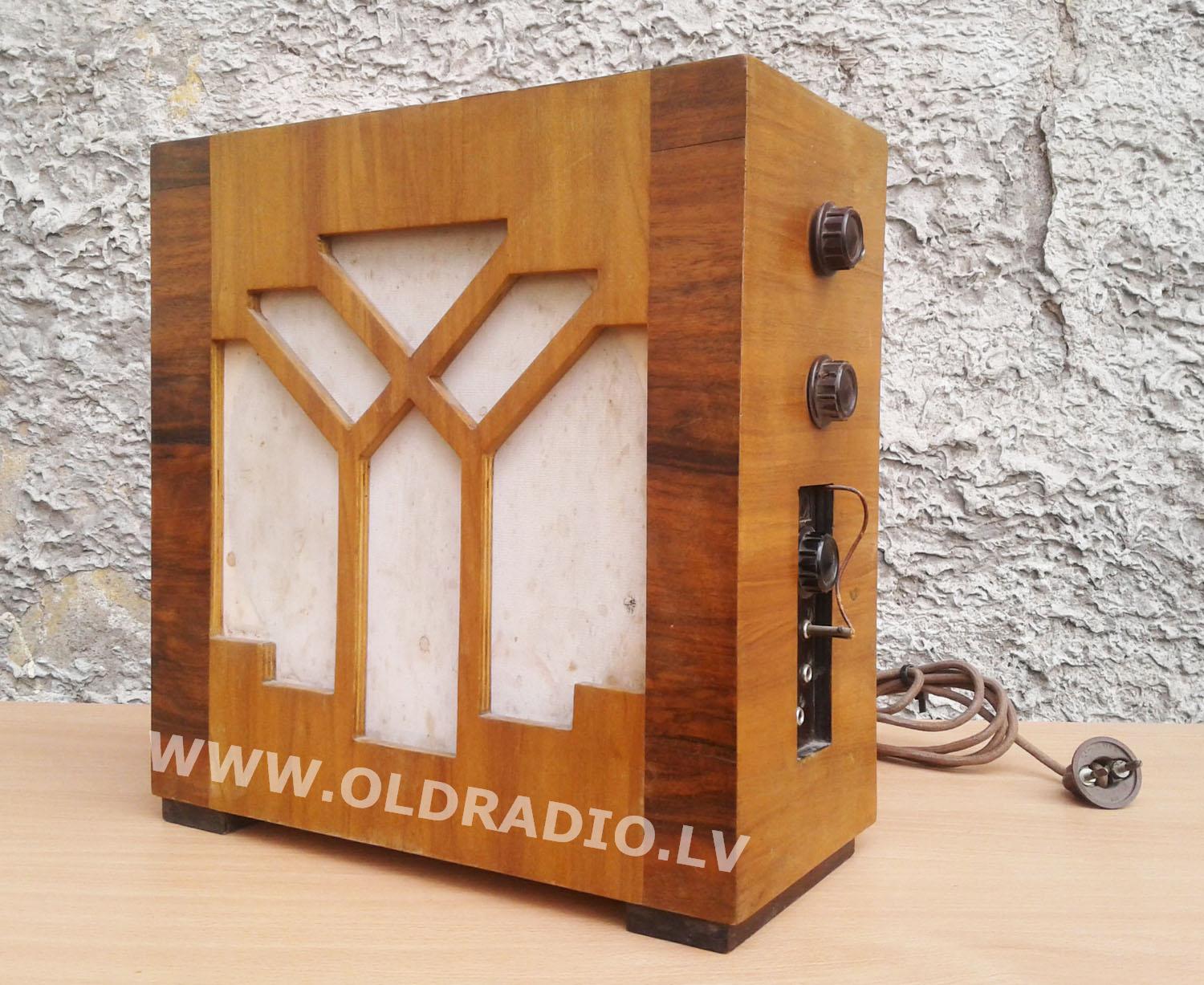

Большинство деталей радиоприемника закреплено на  фанерной дощечке, которая выполняет здесь роль шасси. Органы управления радиоприемником выведены на правую боковую стенку корпуса  через выпиленное там окно. К  наружним гнездам на панеле управления, в соответствии с находящимися там обозначениями, подключается провод заземления "Z" и антенна "A". Существовала возможность использовать сеть переменного тока подключенную через конденсатор за место антенны для среднего диапазона волн путем установки перемычки между гнездом "Т" и гнездом антенны "A". На фото нашего экземпляра радиоприемника видно, что в дополнении к оригинальной ручке настройки на станции расположенной на панеле управления добавлено еще два регулятора и одно дополнительное гнездо. В данном случае это скорее всего заводская доработка, когда после замены в схеме приемника детектора Westector на лампу ER77 был добавлен переменный конденсатор  для регулировки обратной связи, а также установлен входной  полосный настраиваемый LC-фильтр для ослабления влияния побочных помех при приеме радиостанций - для его работы антенна подключается в дополнительное гнездо, а выход фильтра выведен в виде провода с штепселем на конце, который подключается в оригинальное гнездо антенны.

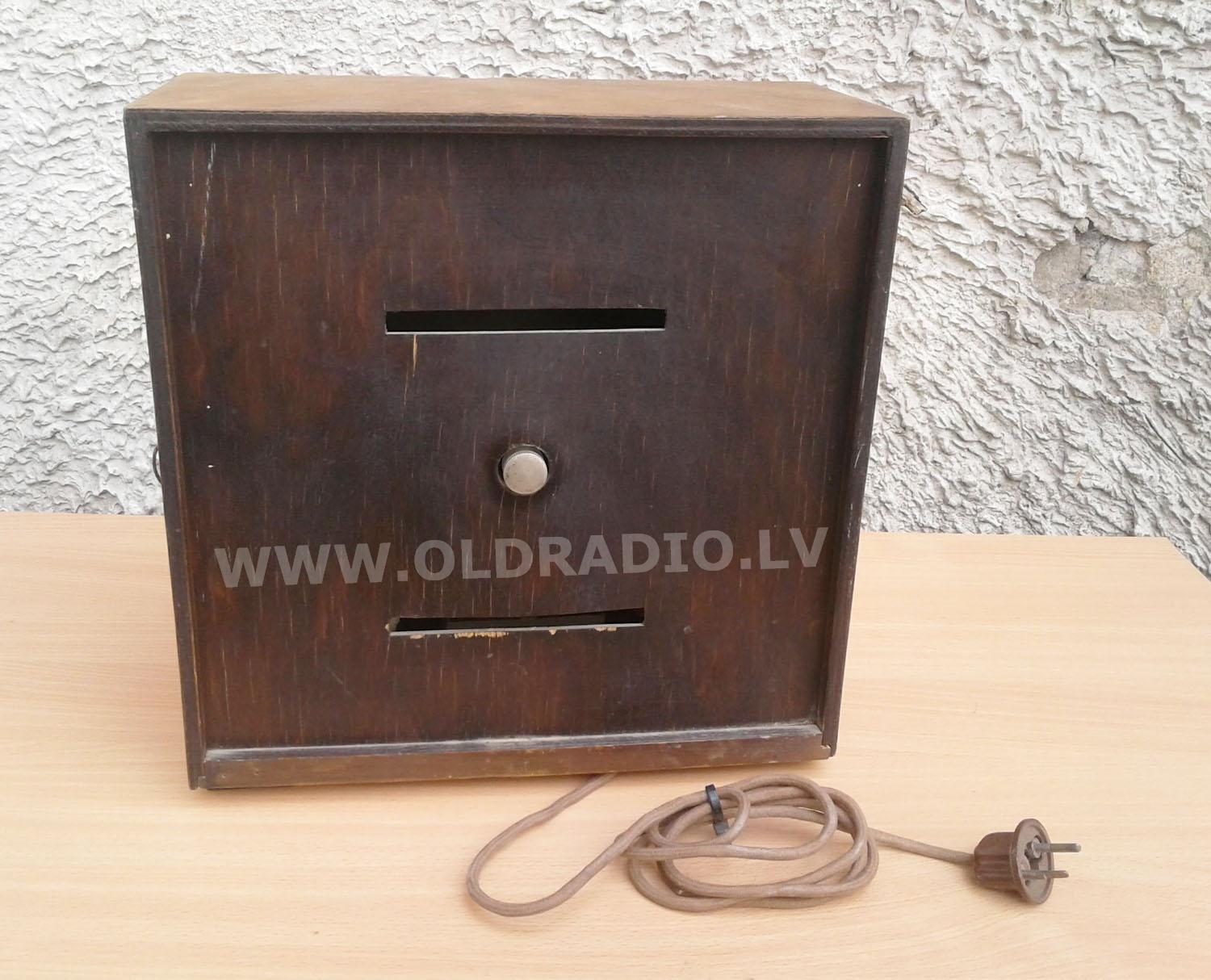

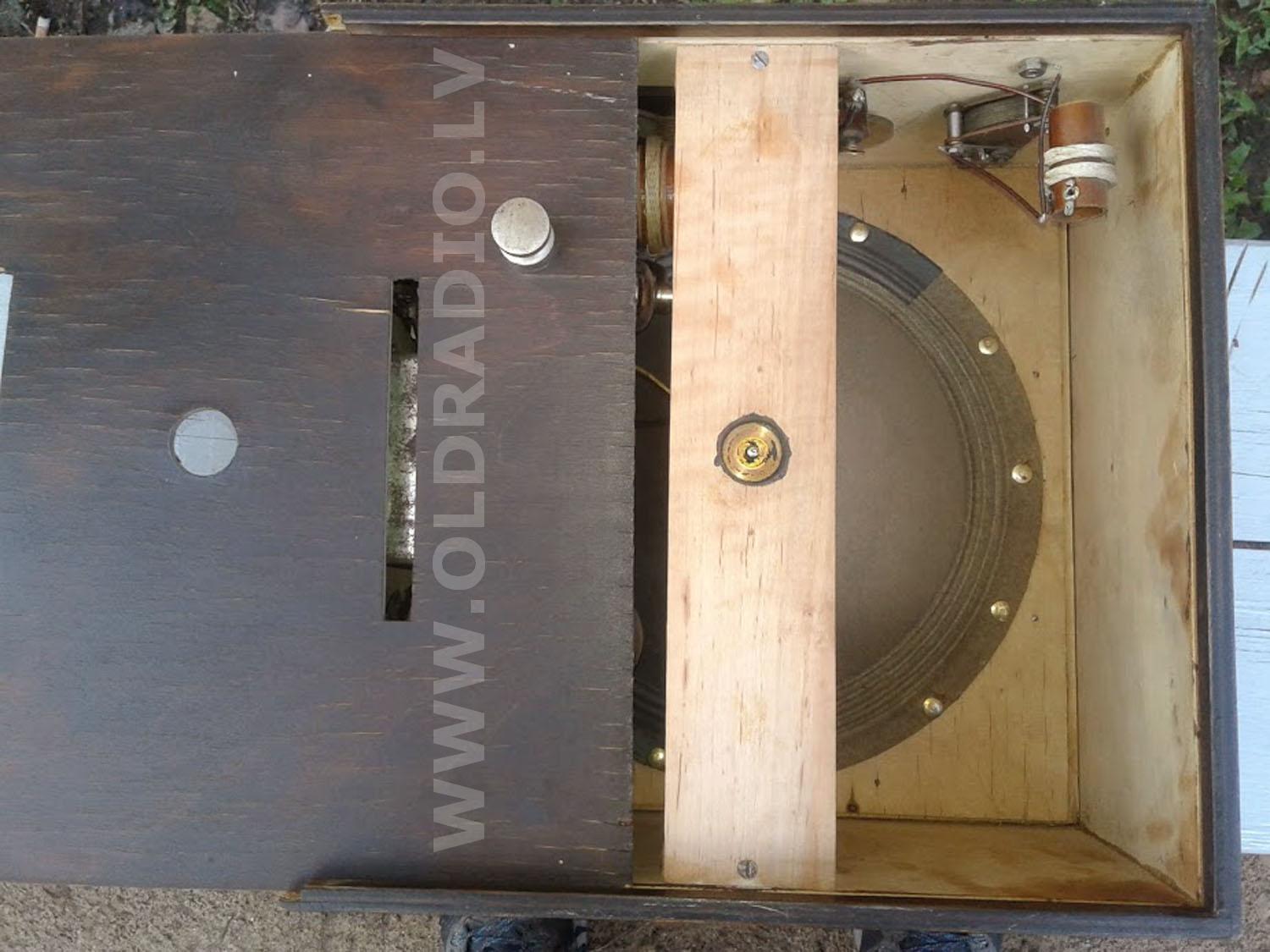

Задняя крышка снимается интересным методом - она выезжает из корпуса двигаясь по вырезанным пазам в боковых стенках, но перед этим нужно открутить ручку регулировки громкости и сдвинуть дощечку-блокиратор на днище корпуса, которая зафиксирована там на двух шурупах. На нашем фото видно, что на одном из этих шурупов сохранились остатки какой-то красной сургучной печати.

Еще один интересный момент. Во время реставрации радиоприемника оказалось, что радиоткань изначально была раскрашена красивым орнаментом, который со временем выгорел на солнце (фото другого такого аппарата с востановленным рисунком на радиоткане).

Из своего опыта могу сказать, что данная модель приемника собранного на трех радиолампах в корпусе от VEF RIGA очень редка и мне таких аппаратов попалось только три штуки за все 12 лет моего собирательства. Если говорить про оригинальную VEF RIGA на двух радиолампах в комплекте с детектором Westector, то я таких не видел даже на фото. Да, есть схема такого аппарата, есть информация о нем  из рекламы, но на этом и все... По наличию такого количества уже доработанных аппаратов можно предположить, что детекторный вариант был не очень хорош в работе  и выпустили их мало, в работе и скорее всего все было переделано под описываемый здесь уже вариант регенеративного приемника на трех лампах.
