"Nezinams 1" (примечание: слово «Nezinams » в переводе с латышского языка означает «неизвестный») - в коллекции  "Старого радио" появился самодельный радиоприемник второй половины 30-х годов . О подноготной этого аппарата вообще ничего не известно ,  но по некоторым признакам видно , что сделан он был именно в Латвии . Основываясь на терминологии А.Брикманиса мы решили присвоить радиоприемнику имя "Неизвестный" под номером 1 в коллекции нашего радиомузея.

Во второй половине 20-х годов и в 30-е годы в Латвии было много мелких производителей радиоприемников , практически в каждом городе была своя радиомастерская , где могли не только ремонтировать промышленные аппараты , но и производить самодельные радиоприемники штучными партиями из имеющихся в широкой продаже комплектующих - это чаще всего были простейшие дешевые аппараты прямого усиления. Со столярными мастерскими в Латвии в те времена тоже проблем особых  не было и корпуса даже таких радиоприемников получались очень и очень даже ничего.

Также радиоприемники могли еще делать и простые радиолюбители . Чаще всего делом их рук были  были т.н. аппараты-гибриды , т.е. , например ,когда в корпус заводского  изготовления одного производителя с последующими доработками шасси и корпуса могло устанавливаться шасси другого производителя , могло и заводское шасси с разного вида доработками вставляться в самодельный корпус или даже самодельное шасси вставляли , например , в корпус простейшего громкоговорителя - описанный здесь радиоприемник предположительно скорее всего и собран по последней схеме , т.к. корпус сделан очень хорошо , а вот шасси несколько недотягивает до положительной отметки. В общем, вариантов самоделок было бесконечно много и  более развернутую информацию по самоделкам и мелким фирмам можно просмотреть на сайте Николая Баранова.

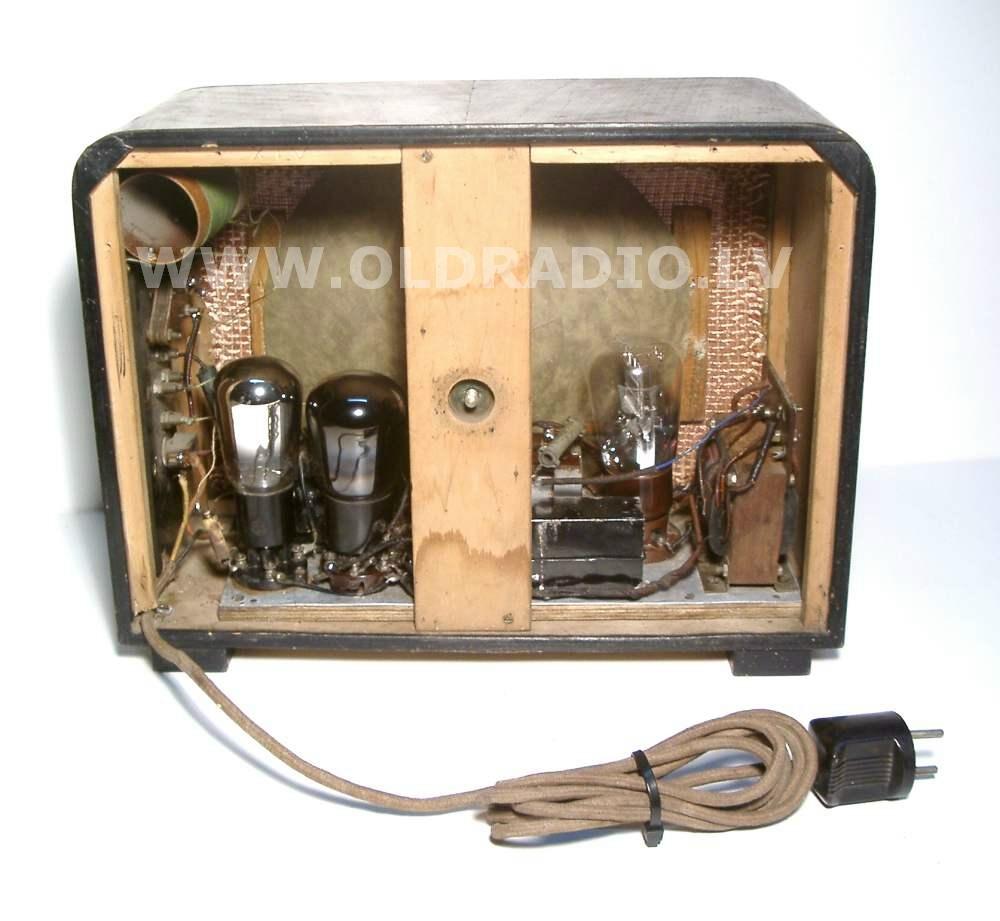

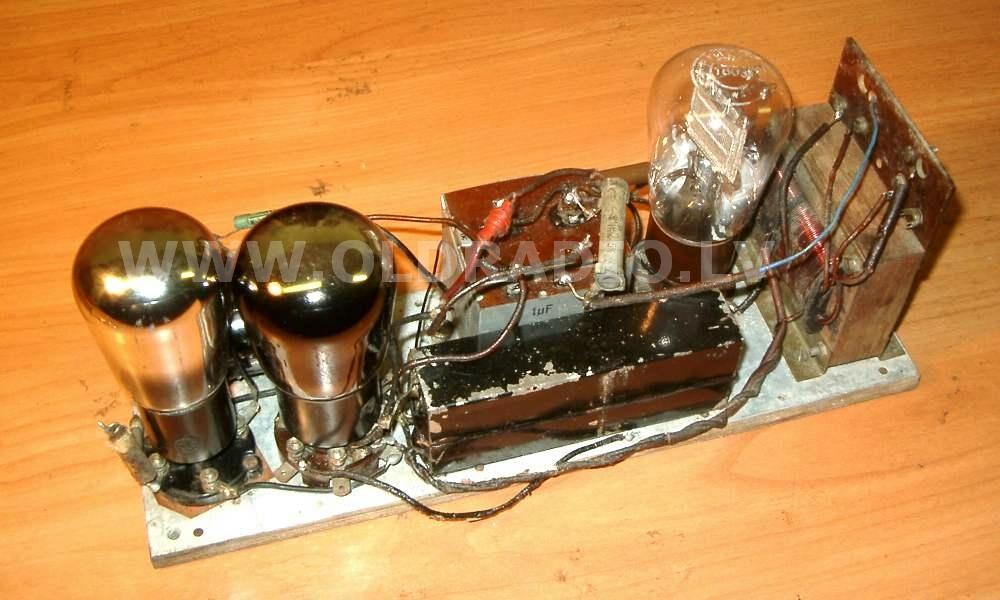

   Доставшийся в нашу коллекцию самодельный экземпляр представляет из себя простейший трехламповый ( B409 , 1802 , E424N  ) радиоприемник прямого усиления. Шасси состоит из прямоугольного куска фанеры сверху которого в виде экрана закреплена алюминиевая пластинка , а уже поверх нее произведен монтаж всех деталей. Видно , что монтаж несколько раз переделывался , т.к. видны пустые дырки от шурупов , самым удивительным открытием оказался советский конденсатор ( большой , прямоугольный , черного цвета на снимке ) советского производства 1935-го года.

 Корпус аппарата сделан очень качественно , в корпусе стоит  диффузорный электромагнитный репродуктор с аббревиатурой "VEF" на блоке катушек , регулировка громкости производилась путем вкручивания-выкручивания специальной ручки , которая находится с задней стороны аппарата и управляет передачей колебаний с электромагнитных катушек через специальную иглу на конический бумажный диффузор.

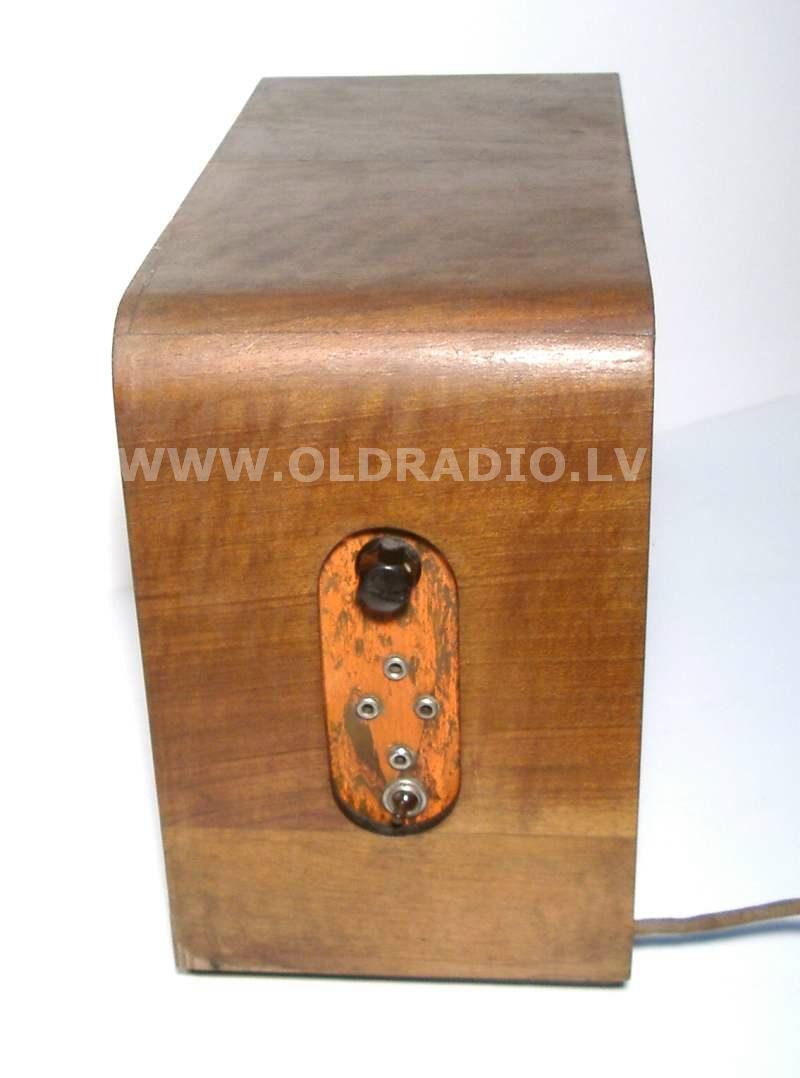

С правого боку аппарата сделана панель управления c гнездами подключения земли и антенны , тумблером включения питания и ручкой настройки . Задняя крышка у доставшегося нам аппарата  отсутствовала полностью.

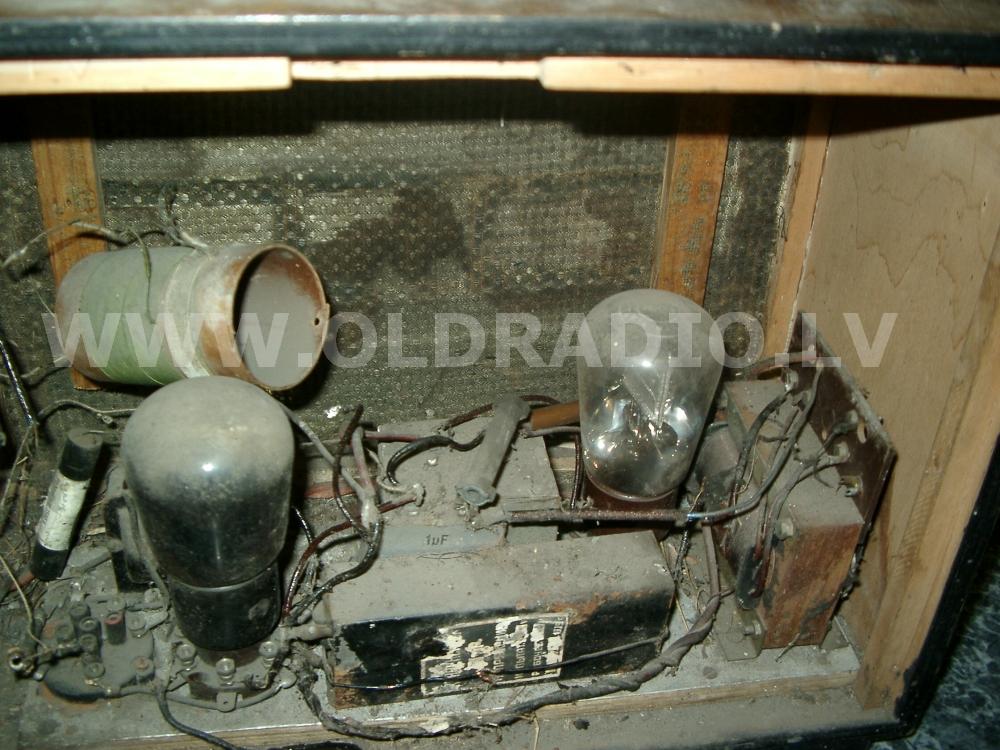

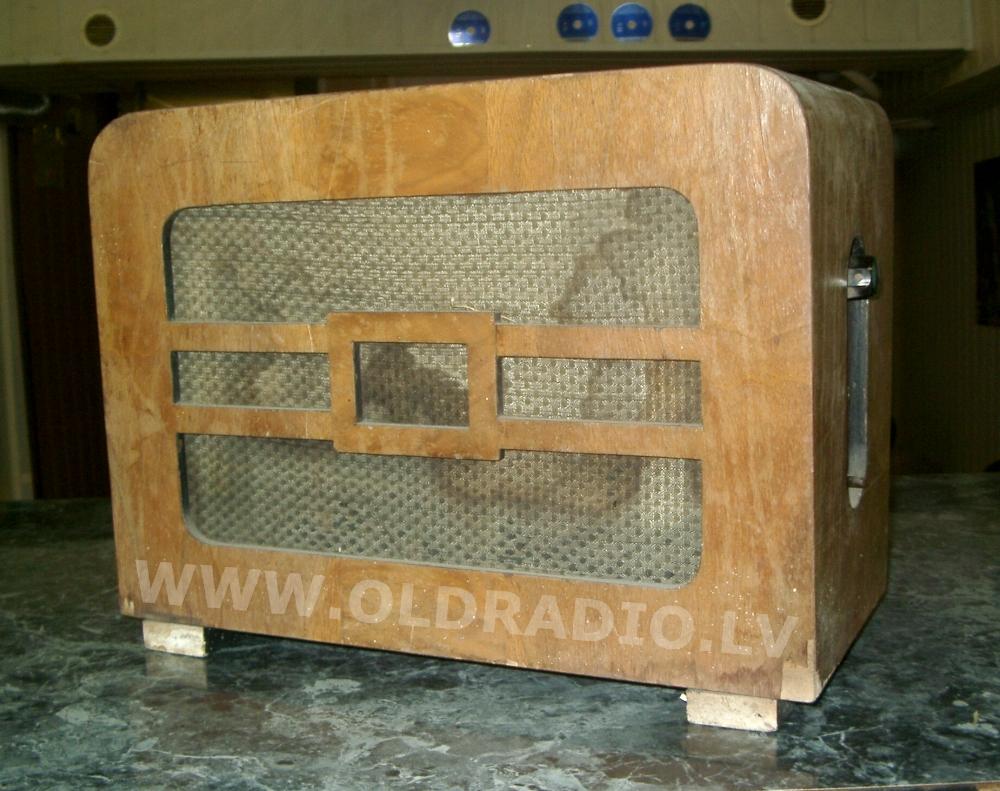

Вышеописанный аппарат Аппарат достался нам в очень запущенном состоянии , корпус разошелся по швам , радиоткань сгнила , внутри аппарта было месиво из радиотеталей , грязи . мусора и угля.

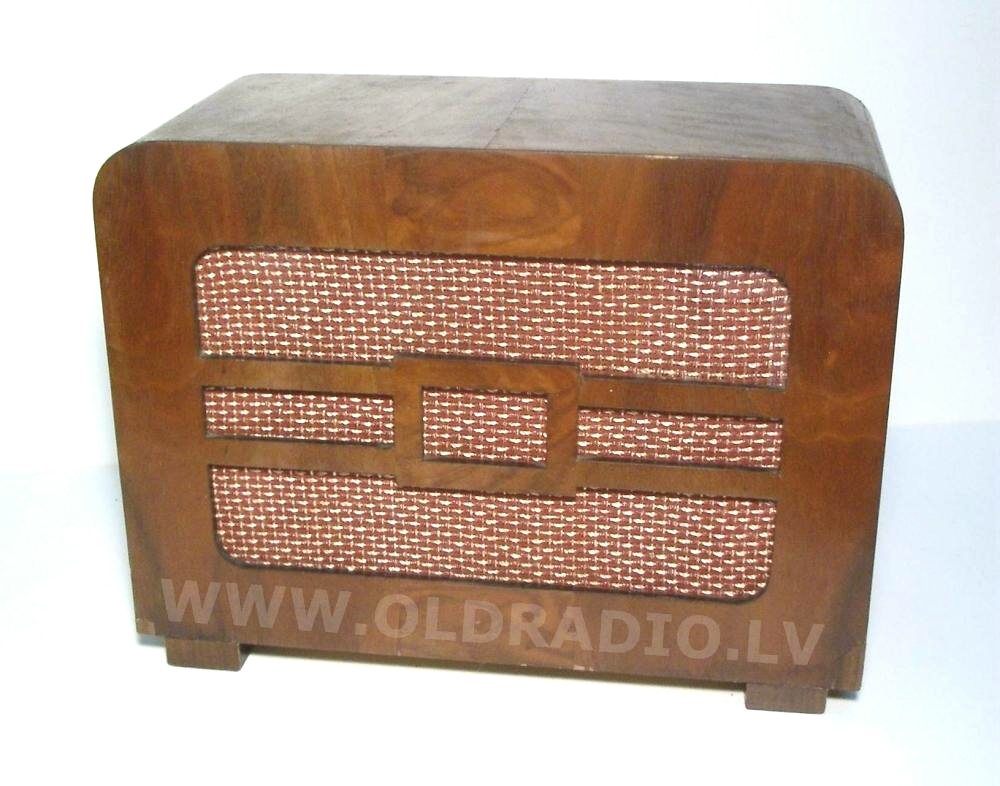

Своими силами удалось склеить корпус , подклеить шпон , поменять радиоткань ( вывернутая наизнанку ткань от "Рига-10" ) , вычистить шасси и привести в порядок монтаж . Катушки громкоговорителя оказались в обрыве из-за механического повреждения и мы решили не доводить аппарат до рабочего состояния . Об итогах наших работ Вы можете судить по фоткам в правом столбце страницы.
