VEFON M617 (1940-1941)
VEFON M617 относится к числу последних довоенных радиоприёмников, разработанных и выпускавшихся предприятием VEF в Риге. Модель появилась в 1940 году и хорошо отражает изменения, происходившие в радиотехнике того времени. Если радиоприёмники VEF середины 1930-х годов отличались сложными декоративными элементами и ярко выраженным стилем ар-деко, то M617 представляет уже новое поколение аппаратов с более строгим и функциональным дизайном.
Особый интерес представляет тот факт, что VEFON M617 выпускался в один из самых сложных периодов истории Латвии и предприятия VEF. Производство модели началось после включения Латвии в состав СССР в 1940 году и продолжилось после прихода немецких войск летом 1941 года. В результате сегодня встречаются экземпляры, изготовленные как в период советской аннексии, так и в годы немецкой оккупации. В зависимости от времени выпуска отдельные приёмники могут различаться маркировкой, комплектацией, набором установленных ламп и некоторыми элементами оформления.
Несмотря на сравнительно простое внешнее оформление, VEFON M617 оставался полноценным супергетеродинным радиоприёмником высокого класса, рассчитанным на уверенный приём местных и зарубежных радиостанций. Благодаря продуманной электрической схеме, крупному громкоговорителю и удобной вертикальной шкале аппарат обеспечивал хорошие характеристики приёма и качественное звучание, полностью соответствовавшее требованиям своего времени.
Конструкция корпуса

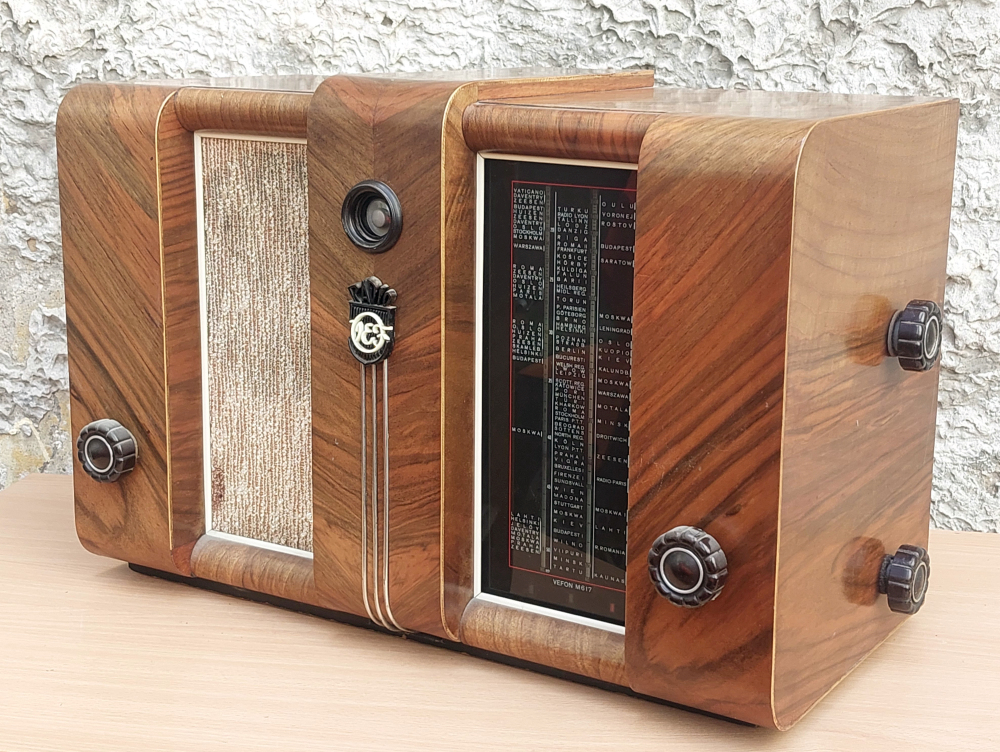

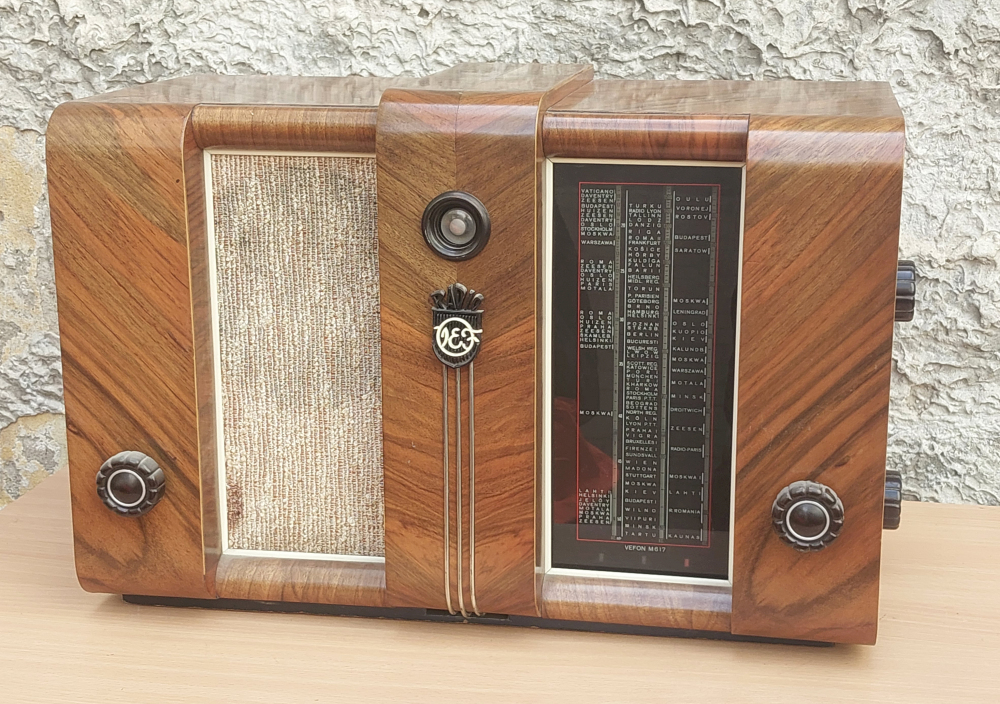

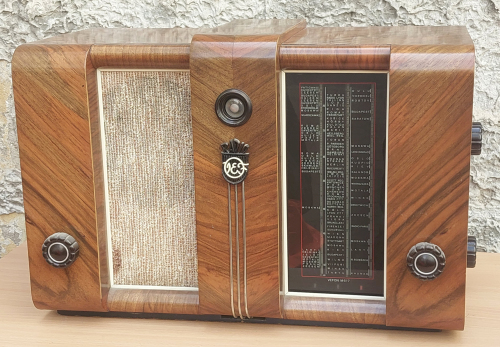

Корпус радиоприёмника изготовлен из дерева и облицован натуральным шпоном ореха с выразительным рисунком древесины. Передняя панель разделена на две основные зоны: слева располагается окно громкоговорителя, закрытое декоративной радиотканью, а справа находится вертикальная шкала настройки.
Центральную часть корпуса украшает фирменная эмблема VEF, установленная на трёх металлических декоративных полосах. Благодаря удачным пропорциям и плавным закруглениям боковых стенок радиоприёмник выглядит современно даже по меркам своего времени и заметно отличается от более ранних моделей предприятия.
Шкала и настройка
Одной из наиболее интересных особенностей VEFON M617 является его крупная вертикальная шкала. Вместо привычного указания только частот на неё нанесены названия европейских городов и радиостанций. Среди них можно увидеть Ригу, Таллин, Вильнюс, Варшаву, Прагу, Берлин, Будапешт, Москву, Ленинград, Хельсинки и многие другие города, радиостанции которых были хорошо известны слушателям того времени.

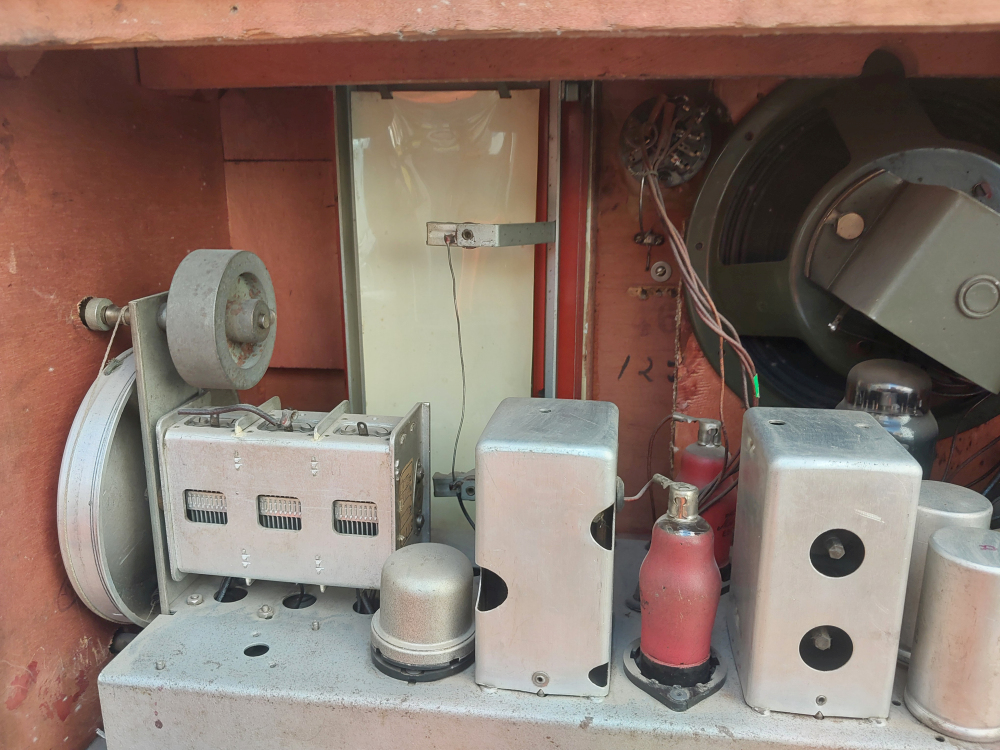

Подобное оформление позволяло значительно упростить настройку. Пользователю не требовалось запоминать частоты — достаточно было найти на шкале название нужной станции. Настройка осуществляется при помощи плавного шнурового механизма с массивным маховиком, обеспечивающим точное перемещение указателя по шкале.
Электрическая схема
VEFON M617 построен по супергетеродинной схеме и относится к наиболее совершенным бытовым радиоприёмникам своего времени. Использование промежуточной частоты позволило добиться высокой чувствительности и хорошей избирательности приёма, что было особенно важно в условиях растущего числа радиостанций.
Приёмник рассчитан на работу в диапазонах длинных, средних и коротких волн, благодаря чему владелец мог принимать как местные, так и зарубежные передачи.
Комплект ламп
ECH3 — преобразователь частоты;
EF9 — усилитель промежуточной частоты;
EBC3 — детектор и предварительный усилитель низкой частоты;
EL3N — выходной усилитель низкой частоты;
EM4 — индикатор настройки («магический глаз»);
80 — кенотрон выпрямителя питания.
Использование европейских ламп серии E было характерно для последних довоенных моделей VEF и позволяло получить высокие эксплуатационные характеристики при сравнительно компактной конструкции.
Громкоговоритель

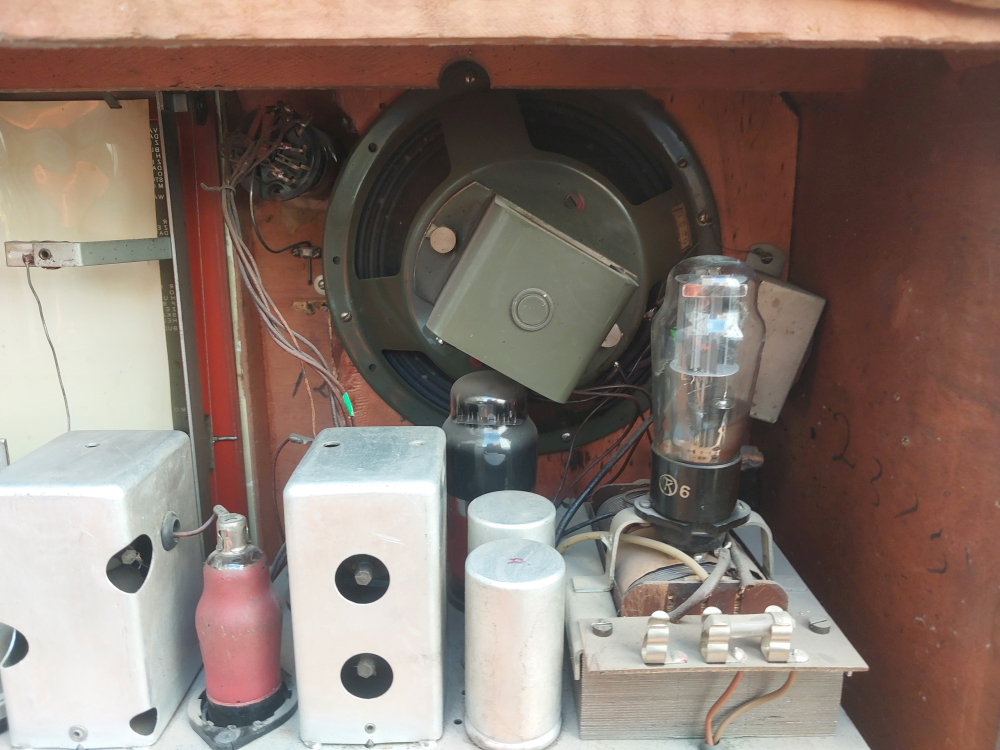

Приёмник оснащён крупным электродинамическим громкоговорителем с катушкой подмагничивания. Выходной трансформатор установлен непосредственно на корзине динамика. Подобная конструкция широко применялась в высококачественных радиоприёмниках конца 1930-х годов.
Большой диаметр диффузора и мощная выходная лампа EL3N обеспечивали насыщенное и достаточно громкое звучание, позволяя комфортно прослушивать передачи даже в просторных помещениях.
Место модели в истории VEF
VEFON M617 относится к последнему поколению довоенных радиоприёмников предприятия VEF. В его конструкции хорошо заметен переход от декоративных решений второй половины 1930-х годов к более строгому и практичному стилю начала 1940-х. При этом аппарат сохранил высокое качество изготовления, характерное для продукции VEF.
Сегодня VEFON M617 встречается значительно реже многих более ранних моделей предприятия и представляет большой интерес для коллекционеров латвийской радиоаппаратуры.
Наш экземпляр

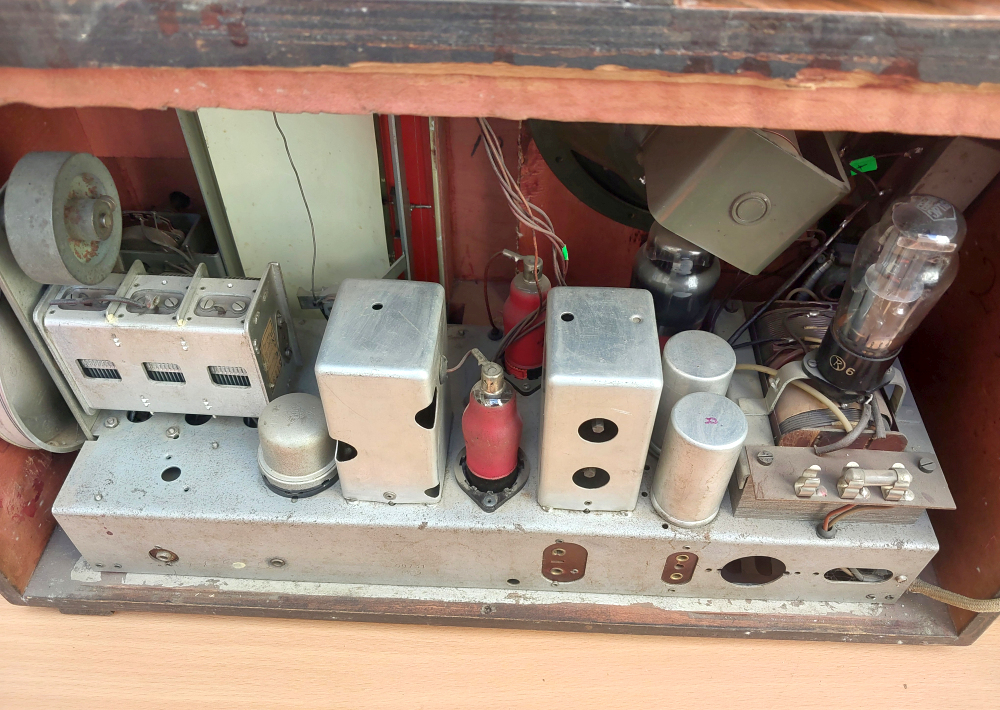

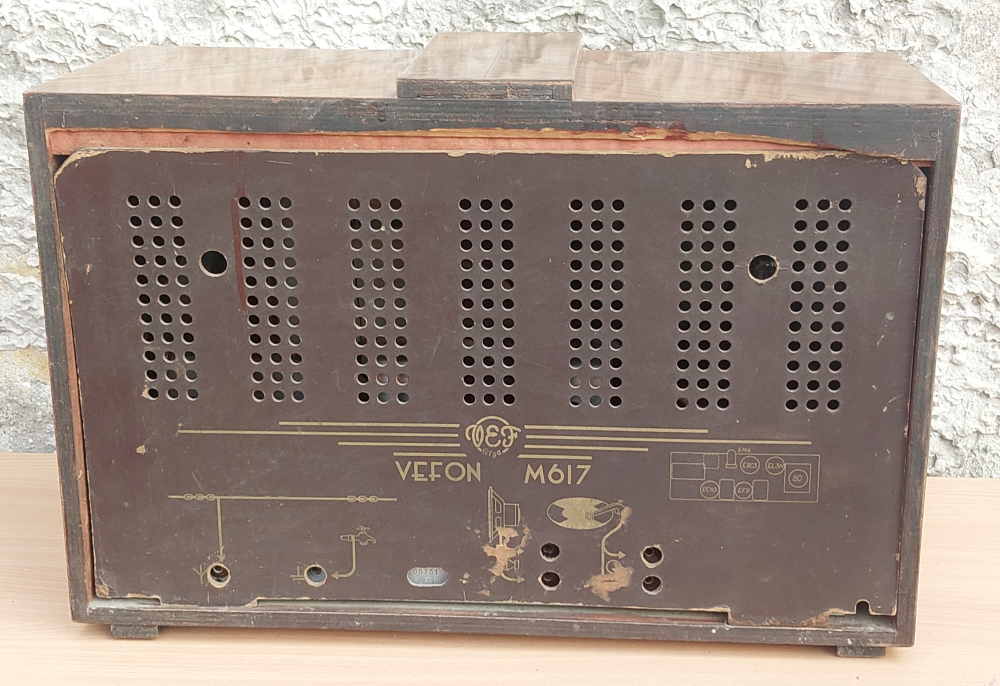

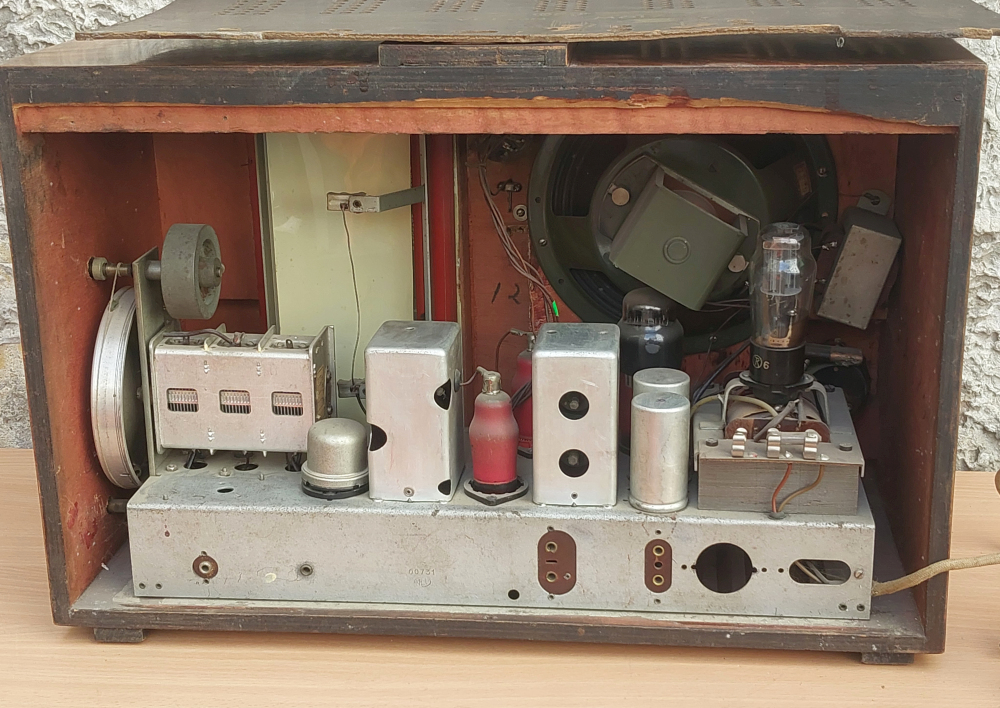

Представленный в нашей коллекции VEFON M617 находится в хорошем коллекционном состоянии. В прошлом корпус радиоприёмника подвергался обновлению лакового покрытия, однако аппарат сохранил оригинальное шасси, заднюю стенку с заводской схемой расположения ламп, фирменную эмблему VEF и большинство заводских деталей.
Особый интерес представляет хорошо сохранившаяся вертикальная шкала с названиями европейских радиостанций, позволяющая увидеть, каким представлялся радиовещательный мир жителю Латвии накануне Второй мировой войны.
|
