VEFON 4MD (1932) — одна из первых попыток придать радиоприёмнику собственный
облик
VEFON 4MD относится к ранним радиоприёмникам рижского завода VEF и выпускался в
1932 году. По времени появления он является современником модели VEFAR 2MD,
однако заметно отличается от неё как внешне, так и по конструкции. Если VEFAR
ещё во многом напоминал домашний громкоговоритель со встроенным приёмником, то
VEFON 4MD выглядит как самостоятельное устройство, спроектированное именно как
радиоприёмник.

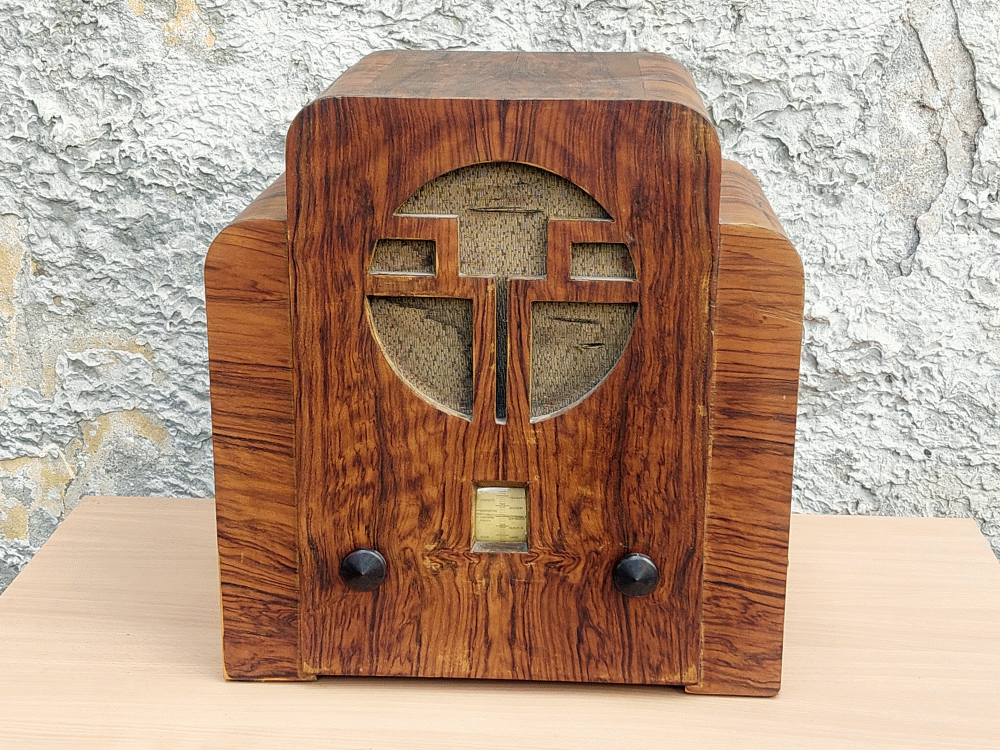

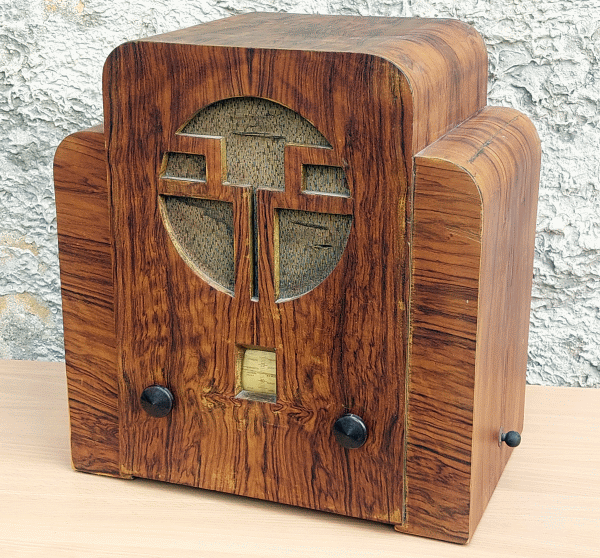

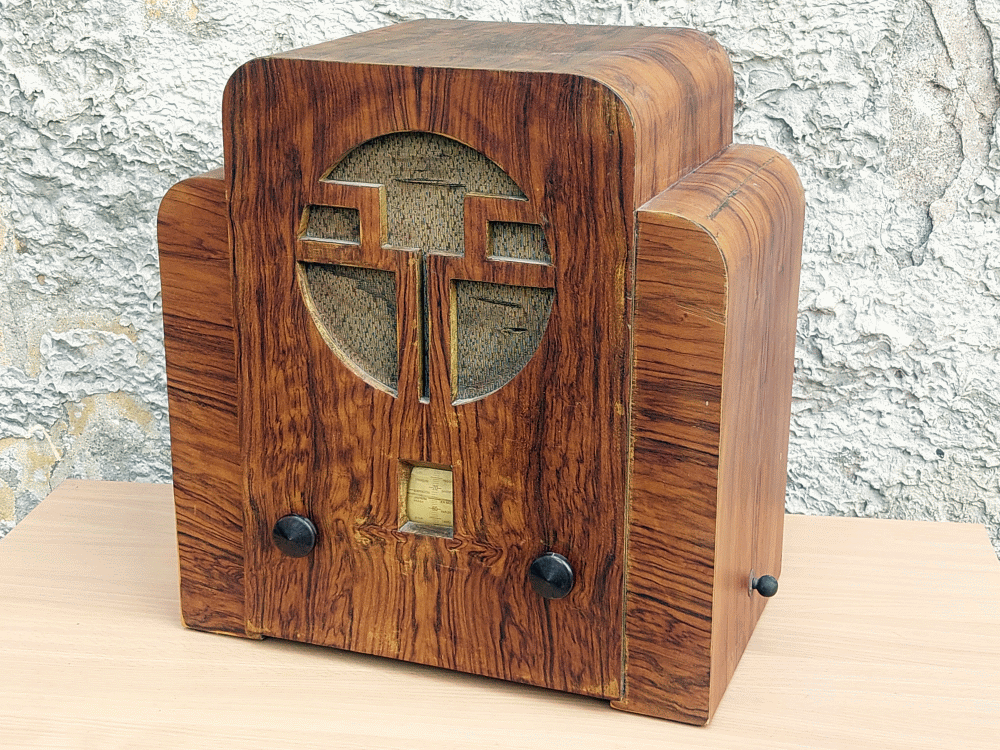

Наиболее заметной особенностью аппарата является его корпус. В отличие от
простого прямоугольного корпуса VEFAR 2MD здесь использована более сложная форма
с характерными боковыми выступами и плавными скруглениями. Несмотря на
сравнительно небольшие размеры, аппарат выглядит массивным и солидным. В его
облике хорошо заметно влияние стиля ар-деко, который в начале 1930-х годов
активно использовался не только в архитектуре и мебели, но и в бытовой технике.
Центральную часть передней панели занимает декоративная решётка громкоговорителя
с геометрическим рисунком, характерным для ряда ранних моделей VEF. Под ней
расположено небольшое окно шкалы настройки, а две ручки управления размещены
симметрично в нижней части фасада. По сравнению с VEFAR 2MD органы управления
стали более доступными и привычными для пользователя. При этом общий дизайн
остаётся достаточно строгим и лаконичным.
Барабанная шкала настройки

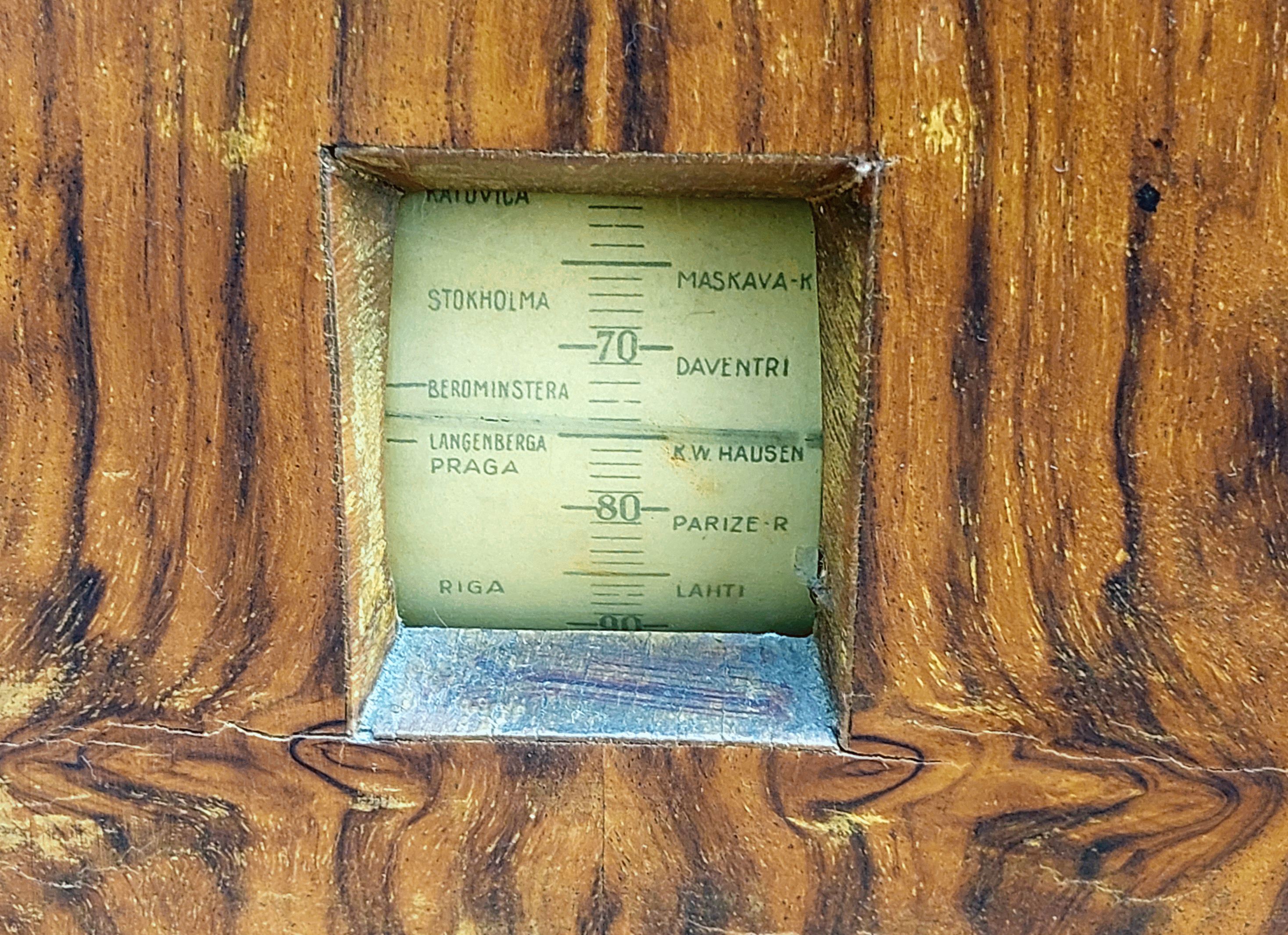

Интересной особенностью аппарата является барабанная шкала настройки. Вместо
привычной стрелки использовался вращающийся цилиндр с нанесёнными названиями
радиостанций, который был виден через небольшое окно на передней панели. На
шкале присутствуют названия крупнейших европейских радиостанций своего времени,
среди которых Рига, Стокгольм, Прага, Париж, Давентри, Лангенберг, Беромюнстер и
другие. Такое решение позволяло владельцу ориентироваться не по частоте, а
непосредственно по названию принимаемой станции.
Конструкция и ламповый комплект
С технической точки зрения VEFON 4MD был более совершенным аппаратом.
Радиоприёмник построен по схеме прямого усиления типа Neutrodyne. В отличие от
регенеративных приёмников, где чувствительность повышалась за счёт обратной
связи, схема Neutrodyne использовала несколько каскадов усиления высокой частоты
и специальные цепи нейтрализации, предотвращавшие самовозбуждение. В начале
1930-х годов такая конструкция считалась одним из наиболее удачных способов
повысить качество приёма без перехода к более сложным супергетеродинным схемам.

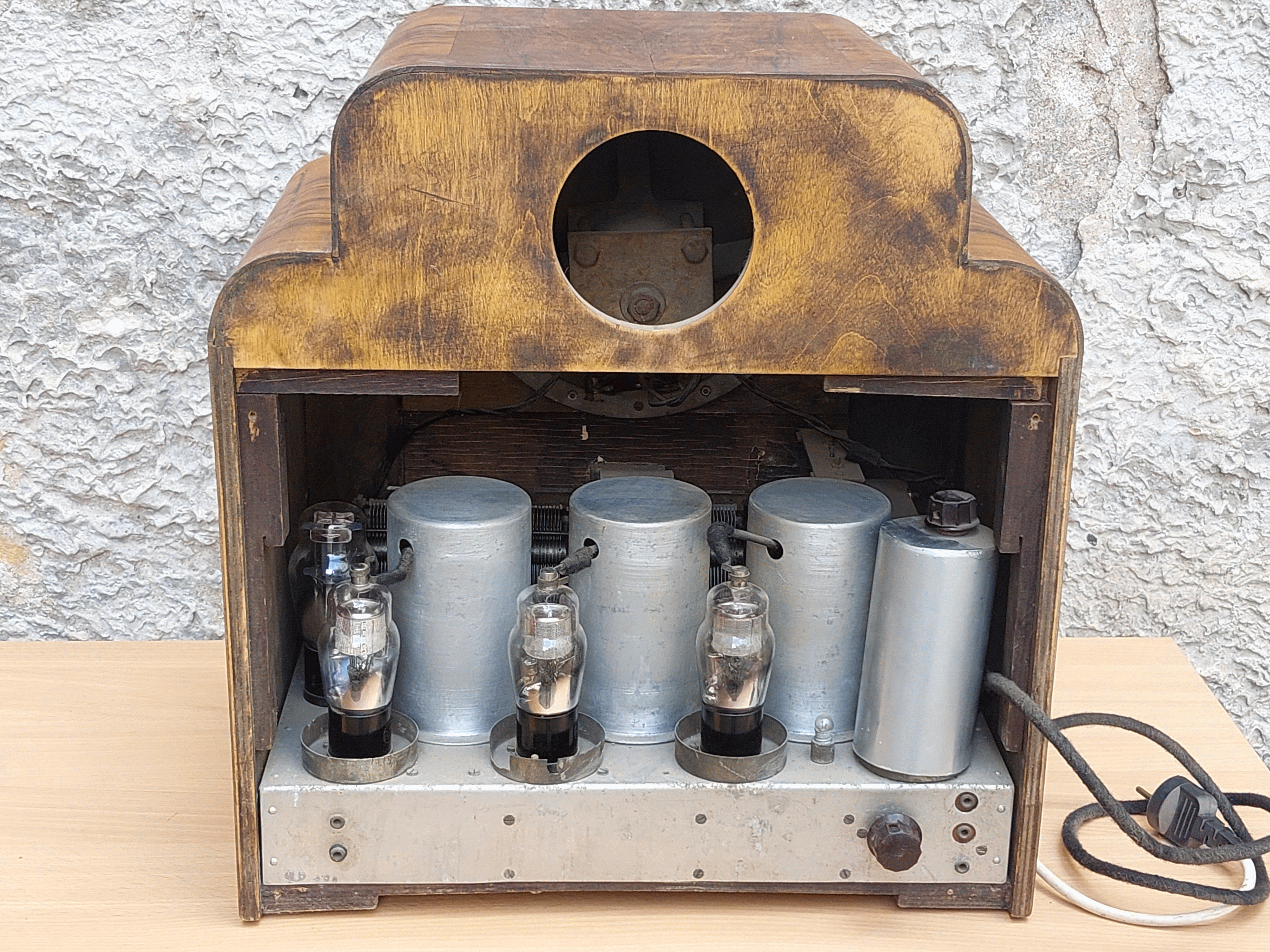

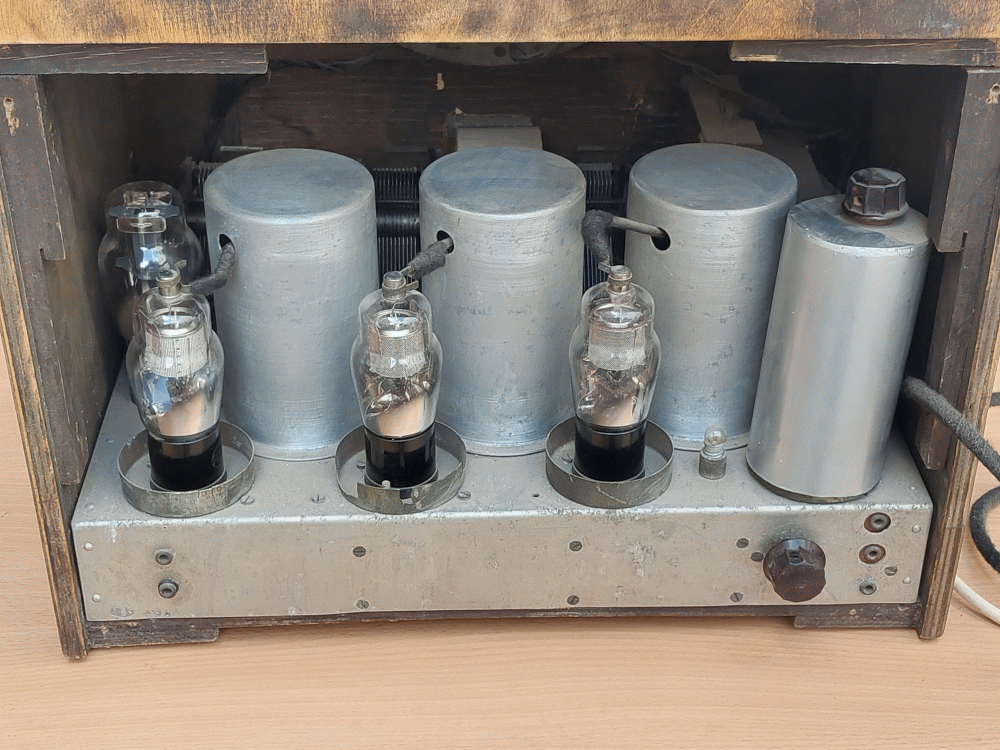

В приёмнике использовались пять ламп: три лампы типа 224 в высокочастотных
каскадах, лампа 47 в выходном усилителе низкой частоты и кенотрон 80 для
выпрямления сетевого напряжения. Благодаря этому аппарат обеспечивал достаточно
высокую чувствительность и хорошую громкость звучания для своего времени.
Приёмник был рассчитан на работу в диапазонах длинных и средних волн. Для
уверенного приёма требовались наружная антенна и заземление, что являлось
обычной практикой для бытовой радиотехники начала 1930-х годов. Питание
осуществлялось непосредственно от сети переменного тока напряжением 120 или 220
вольт. Наличие встроенного блока питания с силовым трансформатором и кенотроном
избавляло владельца от необходимости использовать батареи или аккумуляторы,
которые ещё совсем недавно были обычным источником питания домашних
радиоприёмников.
Электродинамический громкоговоритель

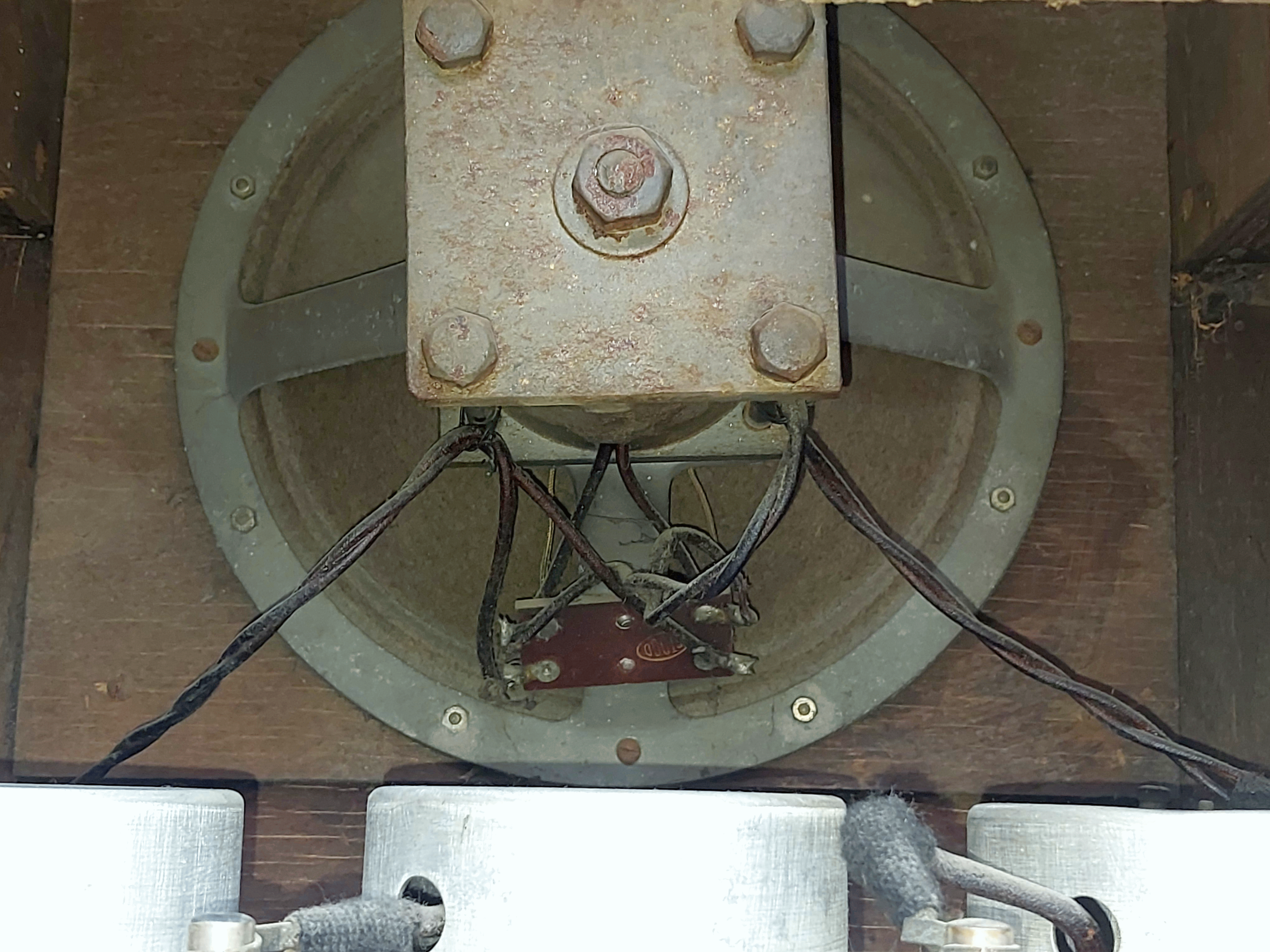

Особого внимания заслуживает установленный в приёмнике крупный
электродинамический громкоговоритель диаметром около 25 сантиметров. В отличие
от более поздних моделей с постоянными магнитами, здесь использована катушка
подмагничивания, создававшая необходимое магнитное поле для работы динамика. В
начале 1930-х годов такая конструкция являлась стандартом для качественных
бытовых радиоприёмников и обеспечивала более мощное и насыщенное звучание.
Благодаря большому диаметру громкоговорителя и выходному каскаду на лампе 47
аппарат мог уверенно озвучивать даже достаточно большие помещения. Для своего
времени VEFON 4MD считался весьма серьёзным бытовым радиоприёмником,
рассчитанным на ежедневное использование всей семьёй.
Место в истории VEF
Сегодня VEFON 4MD интересен не только как редкий довоенный радиоприёмник, но и
как свидетельство того периода, когда VEF активно искал собственный стиль. В
отличие от более ранних моделей, здесь уже заметно стремление объединить
технические возможности и выразительный внешний вид.
Более сложная архитектура корпуса, элементы ар-деко, оригинальная барабанная
шкала и удобное расположение органов управления выгодно отличают его от VEFAR
2MD. Именно поэтому VEFON 4MD можно считать одной из первых моделей VEF, в
которой радиоприёмник начинает восприниматься не как разновидность
громкоговорителя, а как самостоятельный бытовой прибор со своим узнаваемым
дизайном.
|
