VEF Super M517 — последний этап развития довоенных пятиламповых супергетеродинов VEF
К началу 1940 года завод VEF уже являлся крупнейшим производителем радиоприёмников в странах Балтии. За
за двадцать лет государственное предприятие прошло путь от небольших мастерских по ремонту телефонной техники до одного из крупнейших электротехнических заводов Европы, самостоятельно разрабатывавшего современные радиоприёмники, телефоны, фотоаппараты, авиационную технику и множество других изделий. Радиоприёмники VEF успешно конкурировали с продукцией ведущих европейских фирм и экспортировались во многие страны.
Одной из последних довоенных разработок предприятия стал VEF Super M517 — дальнейшее развитие модели VEF Super M507. Однако история этого приёмника оказалась необычной. Начав выпускаться ещё в независимой Латвии, он продолжал производиться после включения страны в состав СССР, а затем и в годы немецкой оккупации.
За сравнительно короткий период выпуска приёмник неоднократно изменялся. Менялись органы управления, оформление корпуса, конструкция отдельных деталей и даже применяемые радиолампы. Благодаря этому сегодня VEF Super M517 является одной из немногих моделей VEF, по которой можно достаточно точно определить период изготовления конкретного экземпляра лишь по особенностям его конструкции.
Именно эта непрерывная эволюция делает VEF Super M517 не просто интересным радиоприёмником, а своеобразным отражением истории самого завода в один из наиболее сложных периодов его существования.
Вариант с электропроигрывателем
Одновременно с настольным приёмником выпускалась и радиола VEF Super M517Gr, оснащённая встроенным электропроигрывателем грампластинок. Несмотря на использование шасси VEF Super M517, аппарат получил совершенно новый корпус, по своей конструкции и внешнему виду значительно ближе к более ранней модели VEF Super MD40.
Встроенный проигрыватель располагался в верхней части корпуса под откидной крышкой. Интересной особенностью конструкции было то, что опорный диск проигрывателя имел больший диаметр, чем сама крышка. Поэтому после окончания прослушивания пластинок диск приходилось снимать, чтобы можно было закрыть крышку корпуса.
Для хранения снятого диска инженеры предусмотрели специальный фиксатор на внутренней стороне задней стенки, где он надёжно удерживался во время эксплуатации или транспортировки.
Радиола VEF Super M517Gr выпускалась на базе трёхручечного варианта VEF Super M517 первого выпуска, что позволяет достаточно точно определить период её появления в производстве.
Эволюция конструкции
За годы выпуска VEF Super M517 постоянно изменялся. Причём изменения касались не только применяемых радиоламп, но и самого внешнего вида аппарата. Эти изменения происходили постепенно, по мере выпуска новых партий приёмников, поэтому сегодня можно встретить несколько различных вариантов исполнения одной и той же модели.
Самые ранние экземпляры легко узнать по трёхручечному исполнению. Регулятор громкости представлял собой сдвоенную концентрическую ручку, при помощи которой одновременно регулировались громкость и тембр звучания.

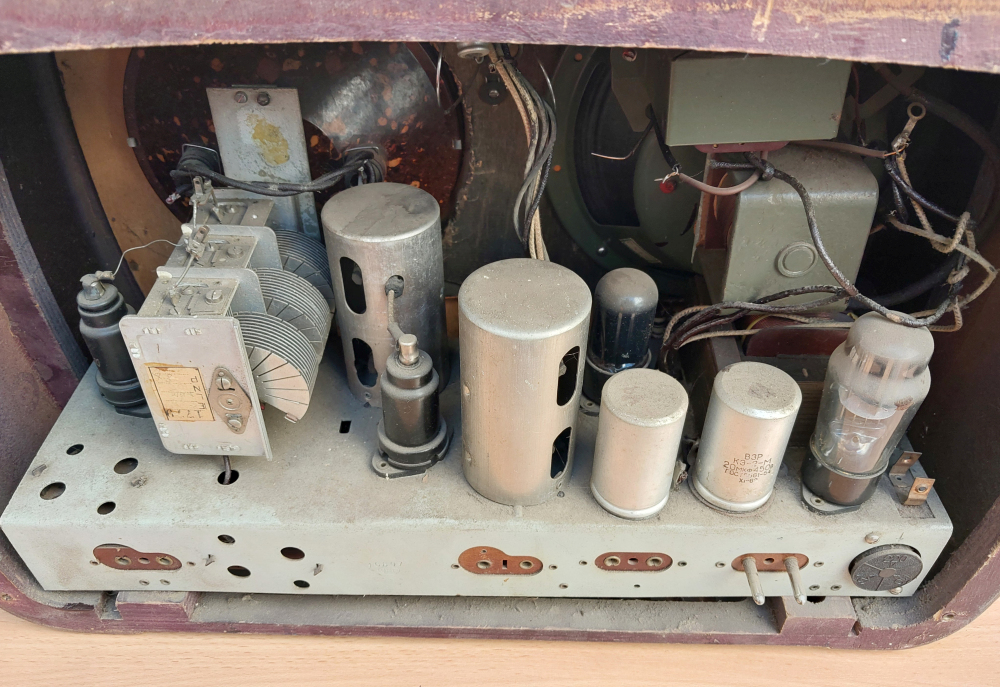

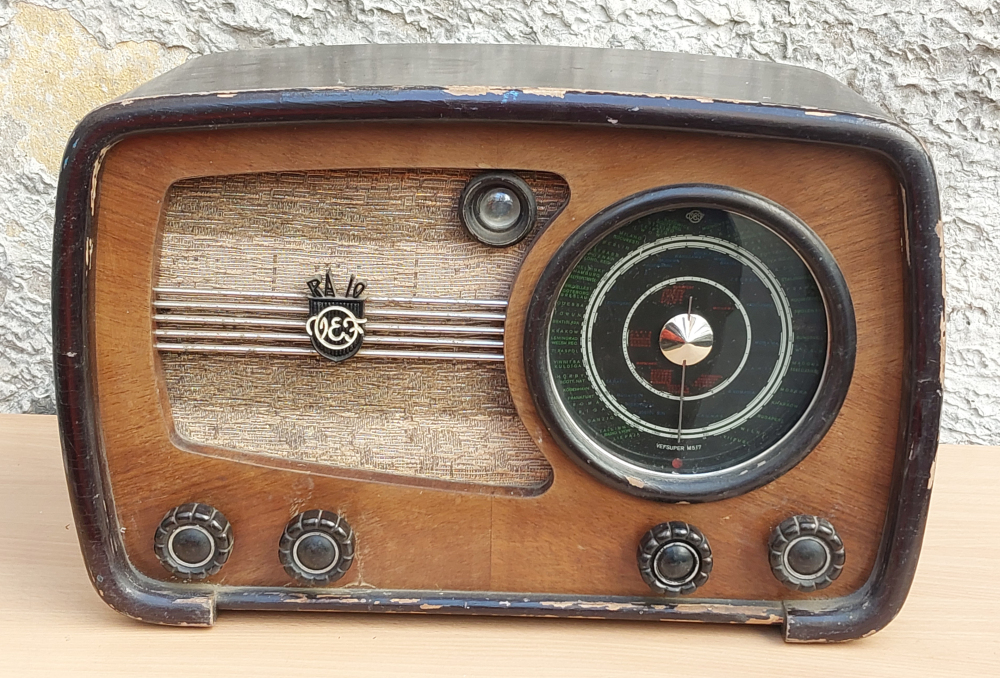

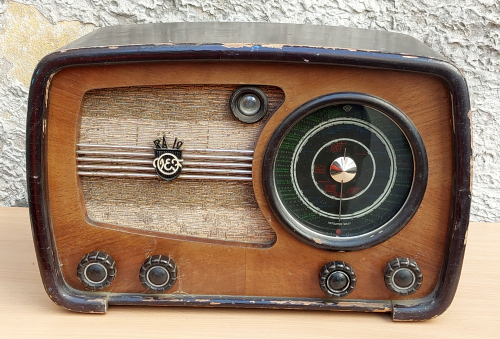

Позднее конструкция была переработана. Приёмник получил уже четыре отдельные ручки управления — по две с каждой стороны шкалы. Регулировка громкости и тембра стала осуществляться двумя самостоятельными ручками. Вероятнее всего, такое решение было связано с постепенным упрощением конструкции и адаптацией производства к изменившимся условиям.
Были также модели с тремя ручками, где отсутствовала регулировка
тональности.
Постепенно упрощался и сам корпус. Если ранние экземпляры отличались более сложной декоративной отделкой, то в последующих сериях оформление стало заметно проще. Упростилась окраска корпуса, а некоторые бакелитовые декоративные элементы были заменены деревянными деталями, окрашенными в тёмно-коричневый цвет. Постепенно исчезали отдельные декоративные элементы, что позволяло сделать производство проще и дешевле.

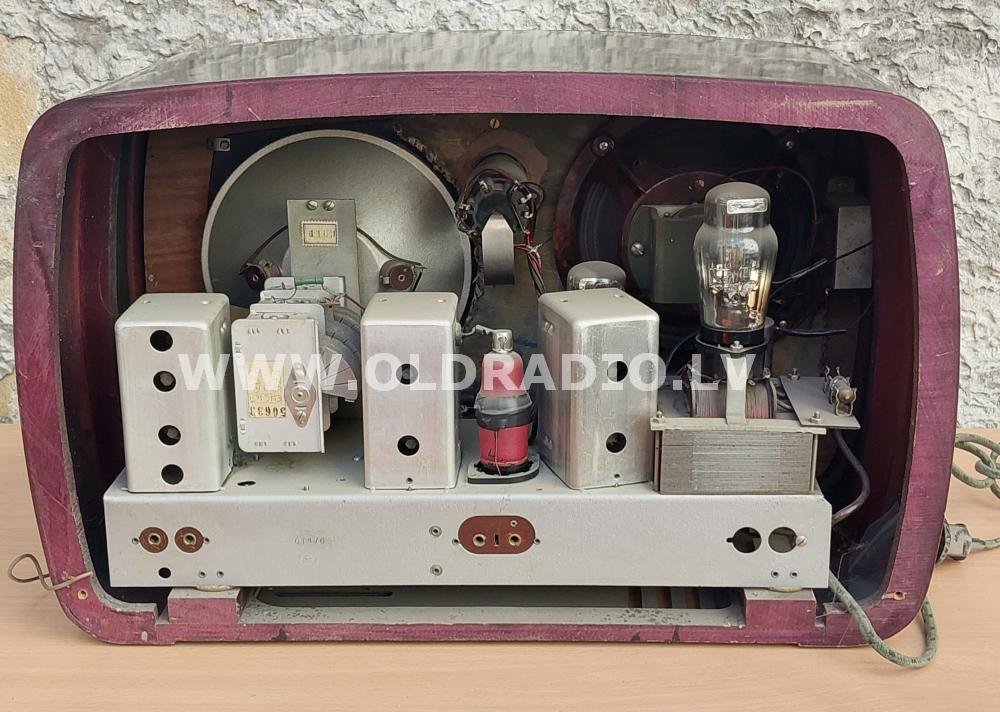

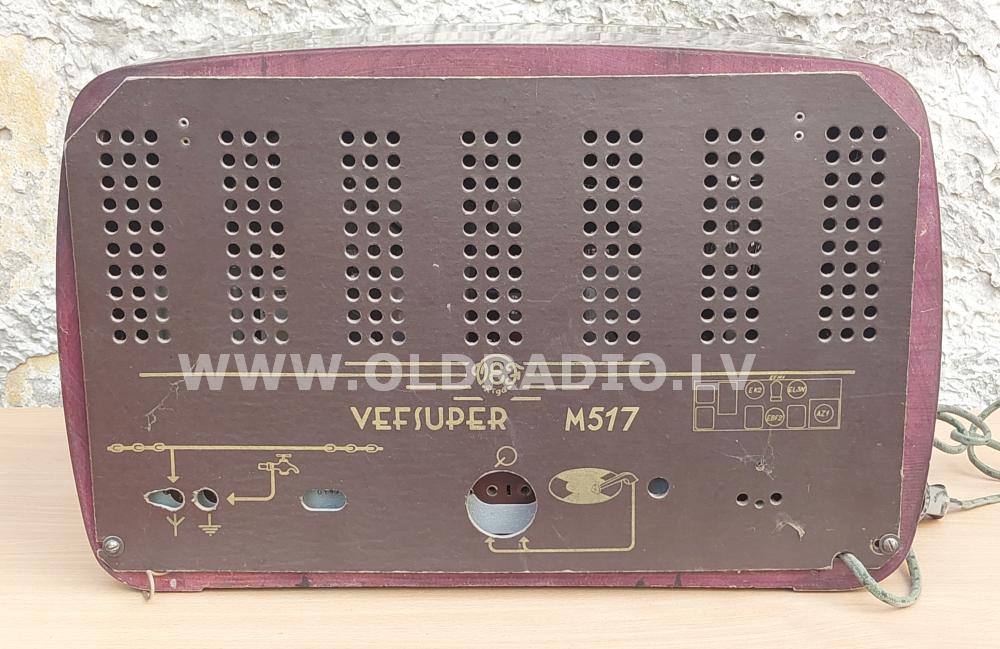

Изменилась и конструкция задней стенки. Вместо более сложного исполнения начали применять облегчённую картонную панель, оклеенную бумагой с типографски напечатанными техническими надписями.
Все эти изменения позволяют проследить постепенную эволюцию модели на протяжении всего периода её производства.
Радиолампы
Одной из наиболее интересных особенностей VEF Super M517 является то, что за сравнительно короткий период выпуска приёмник успел сменить три различных комплекта радиоламп. Эти изменения напрямую отражают политические события и изменение поставок комплектующих.
Первая серия — независимая Латвия
Самые ранние VEF Super M517 комплектовались европейскими лампами Philips:
Именно в таком виде приёмник поступил в производство незадолго до событий 1940 года.
Вторая серия — после вхождения Латвии в состав СССР

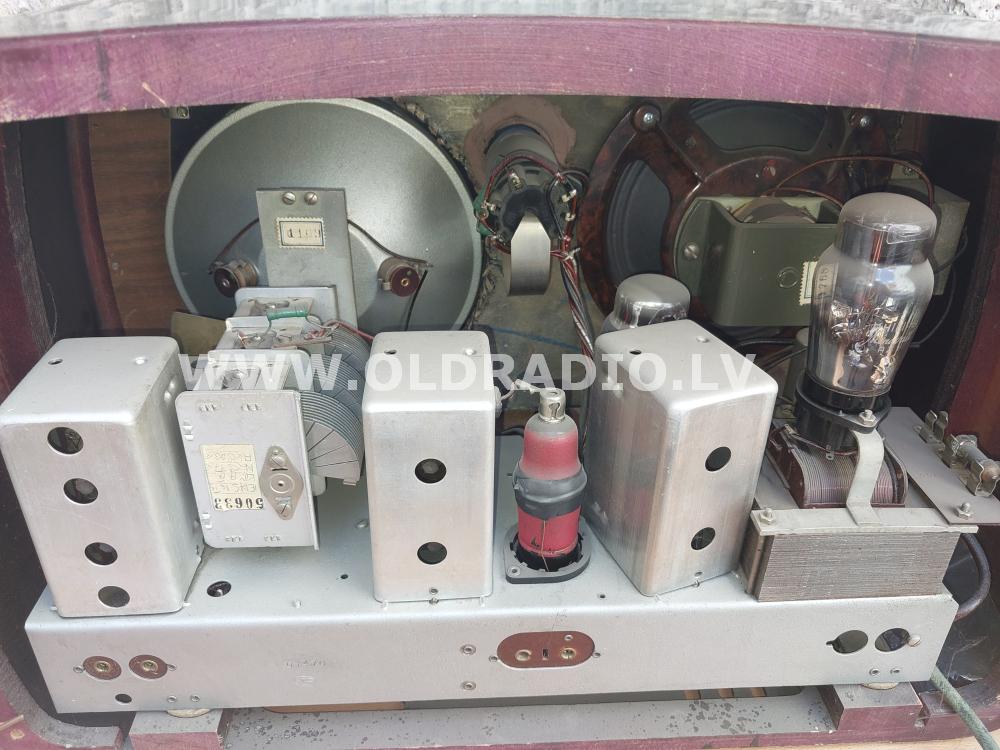

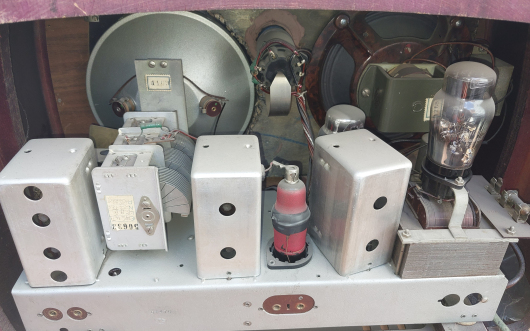

После включения Латвии в состав СССР поставки европейских радиоламп прекратились, и производство VEF Super M517 было переведено на советскую элементную базу.
- 6А8
- 6К7
- 6Г7 (или 6Ф7)
- 6Ф6С
- 5Ц4С
- 6Е5 — индикатор настройки
Третья серия — период немецкой оккупации

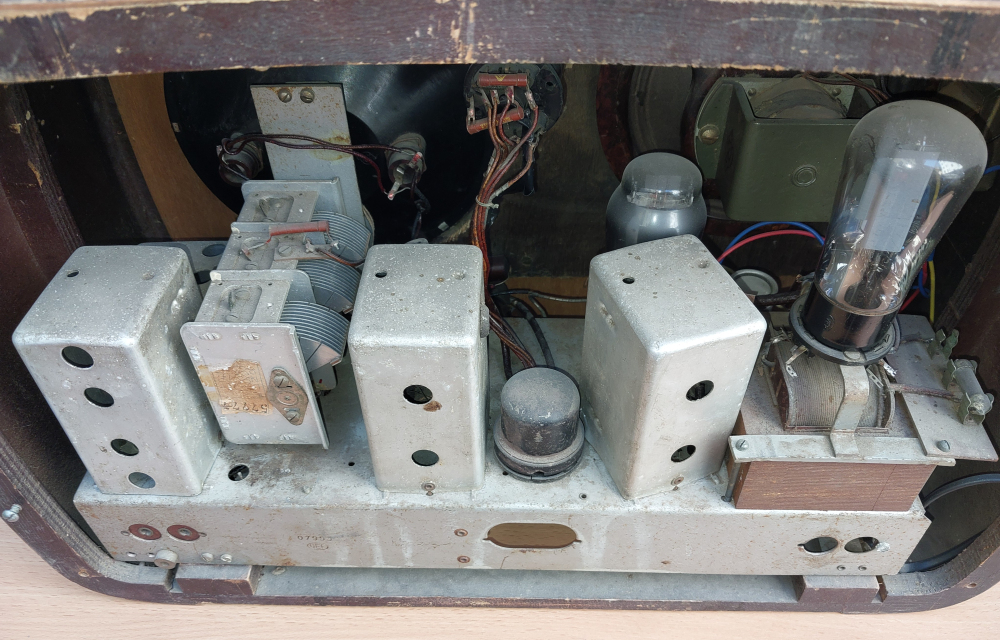

После начала немецкой оккупации в производстве ещё некоторое время встречались советские радиолампы. Вероятно, завод использовал имевшийся запас комплектующих, после чего постепенно перешёл на европейские лампы одиннадцатой серии:
- EK2
- EBF11
- EFM11
- EL11
- AZ11
Интересно, что лампа EK2 сохранилась без изменений, поскольку полноценной замены ей в новой серии не существовало.
Таким образом, одна и та же модель за несколько лет выпускалась с тремя
различными комплектами радиоламп, что сегодня помогает достаточно точно
определить период изготовления конкретного экземпляра
Место модели в истории VEF
VEF Super M517 стал завершающим этапом развития довоенной линейки пятиламповых бытовых супергетеродинов завода VEF.
В отличие от большинства моделей предприятия, M517 не оставался неизменным на протяжении всего периода выпуска. Постепенно менялись органы управления, оформление корпуса, применяемые материалы, конструкция задней стенки и комплект радиоламп. Благодаря этому сегодня по внешнему виду и внутреннему устройству конкретного экземпляра нередко можно определить время его изготовления.
Именно эта особенность делает VEF Super M517 одной из наиболее интересных моделей для коллекционеров. В конструкции этого приёмника словно отражена история самого завода — от последних месяцев независимой Латвии, через советский период и годы немецкой оккупации.
После окончания войны развитие конструкции продолжилось уже в новых послевоенных моделях VEF, создававшихся с учётом совершенно иных производственных и экономических условий.
Наш экземпляр

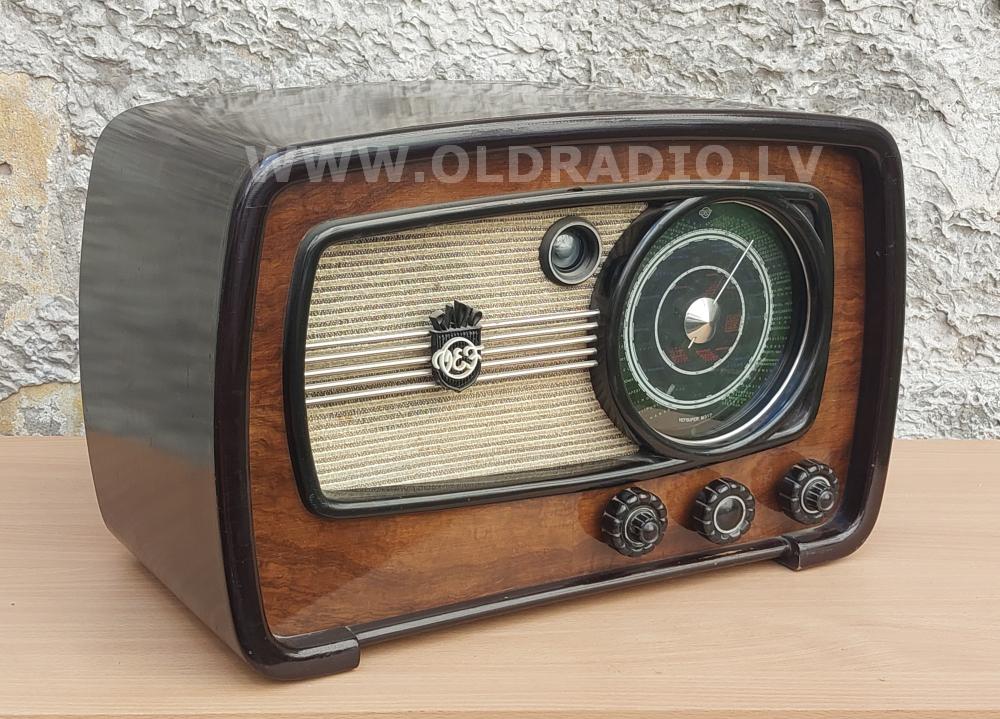

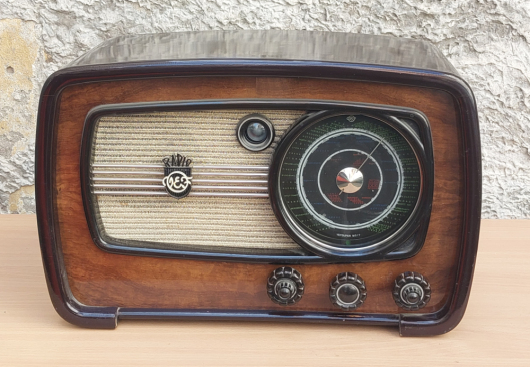

Представленный в коллекции VEF Super M517 относится к самому раннему варианту выпуска. На это указывает характерное трёхручечное исполнение, при котором регулировка громкости и тембра осуществляется с помощью сдвоенной концентрической ручки.
Именно такой вариант считается первоначальным исполнением модели, выпускавшимся ещё до последующих изменений конструкции. В дальнейшем VEF Super M517 неоднократно модернизировался: появились четыре раздельные ручки управления, было упрощено оформление корпуса, изменились применяемые материалы, конструкция задней стенки и комплект радиоламп.
Наш экземпляр позволяет увидеть VEF Super M517 именно таким, каким он был задуман конструкторами в самом начале производства.
|
