VEF Super LMD/38 — один из самых необычных радиоприёмников довоенного VEF

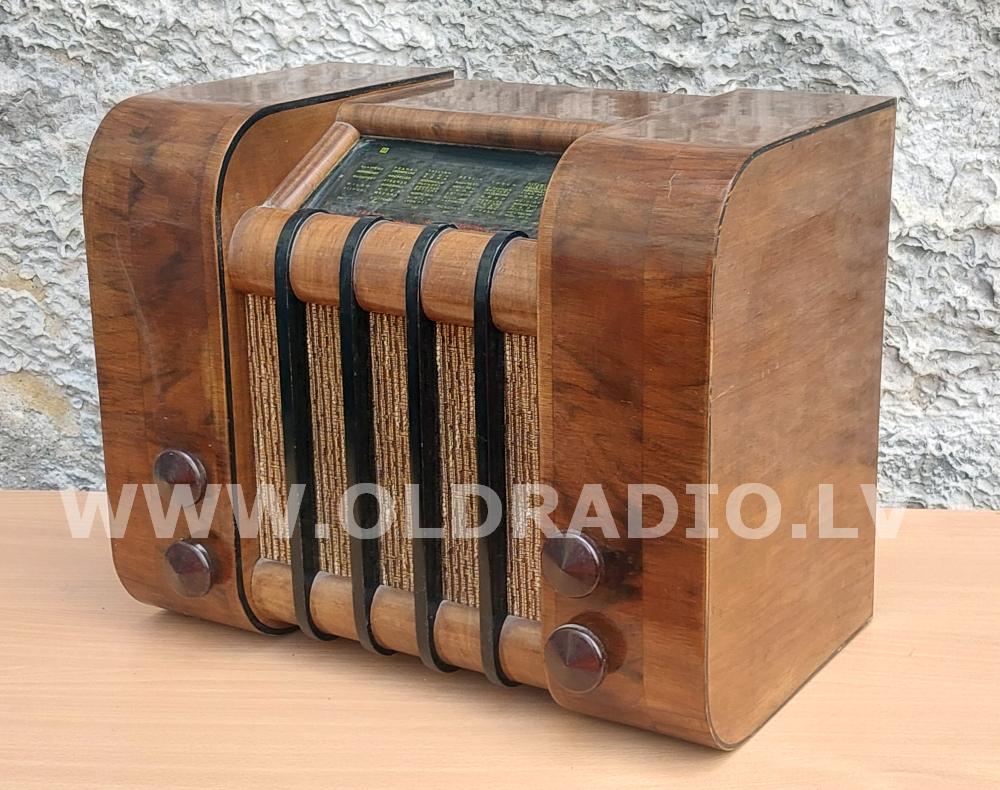

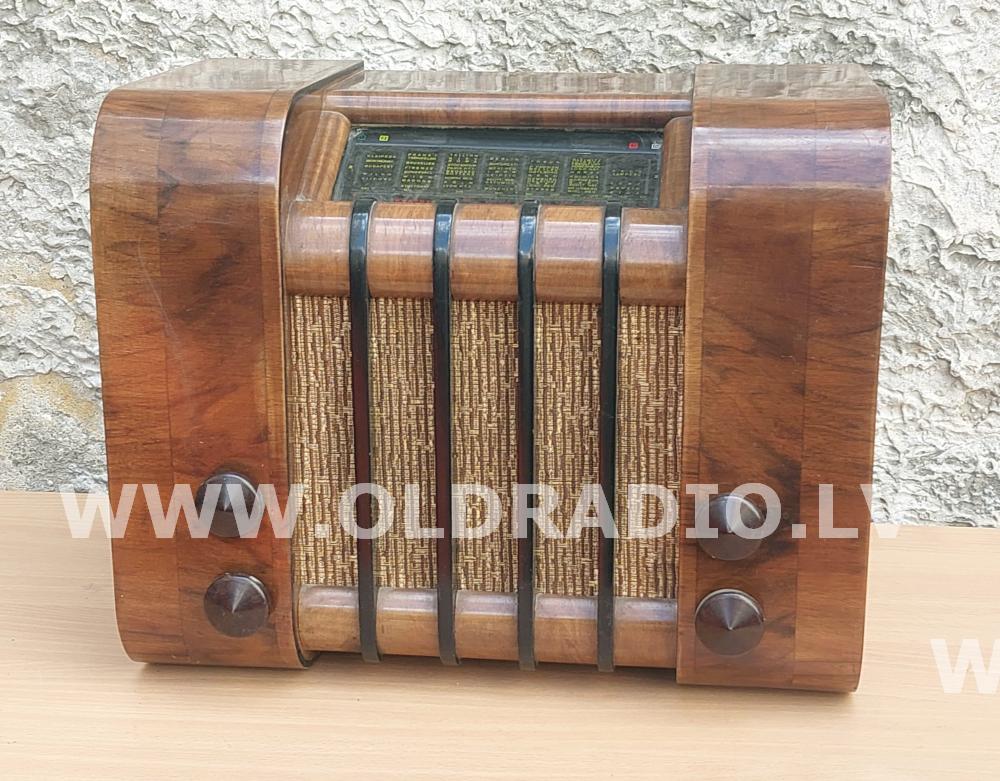

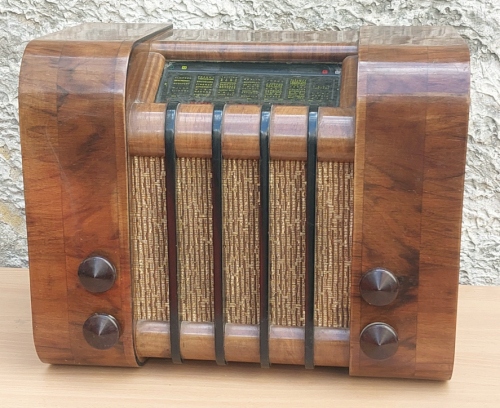

Среди многочисленных радиоприёмников, выпускавшихся заводом VEF в конце 1930-х годов, модель VEF Super LMD/38 занимает особое место. Внешне она практически повторяет хорошо известный VEF Super MD/38, однако отличается совершенно иной системой питания и рядом оригинальных технических решений.
Сегодня эта модель встречается значительно реже своего «собрата», а сохранившиеся экземпляры нередко подвергались переделкам ещё в первые послевоенные десятилетия. Именно поэтому каждый сохранившийся аппарат представляет большой интерес для коллекционеров и исследователей истории латвийской радиопромышленности.
Что означает обозначение LMD
В довоенной системе обозначений VEF буквы в названии модели отражали её основные особенности.
- L — Līdzstrāva — питание от постоянного тока.
- M — Maiņstrāva — питание от переменного тока.
- D — встроенный динамический громкоговоритель.
Таким образом, обозначение LMD указывает на радиоприёмник, рассчитанный на работу как от сети постоянного, так и переменного тока и оснащённый встроенным динамическим громкоговорителем.
Радиоприёмник для разных электрических сетей
В конце 1930-х годов далеко не все города Латвии были подключены к сетям переменного тока. Во многих населённых пунктах продолжали использоваться сети постоянного тока, поэтому владельцы обычных радиоприёмников не могли пользоваться ими без специальных преобразователей.
Учитывая особенности электроснабжения страны, завод VEF регулярно выпускал специальные модели, способные работать как от постоянного, так и от переменного тока. Практически каждый новый модельный ряд имел свою универсальную модификацию с индексом LMD. Одной из наиболее совершенных моделей этого семейства стал VEF Super LMD/38.
Конструкция

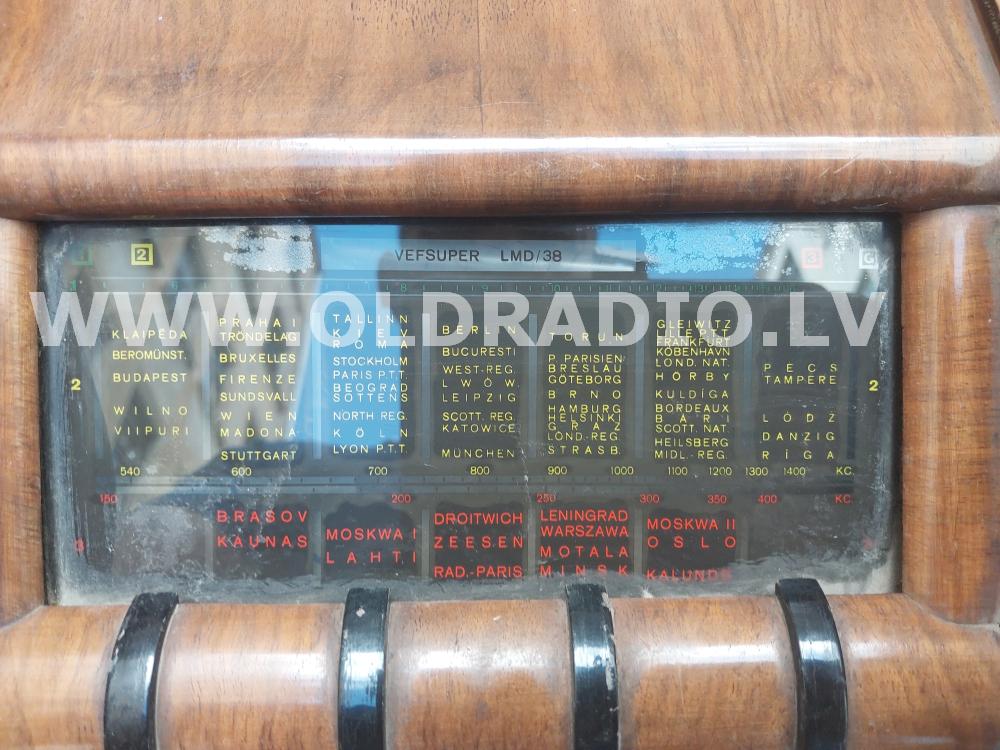

VEF Super LMD/38 представляет собой пятиламповый супергетеродин с диапазонами длинных, средних и коротких волн.
В оригинальной конструкции использовались лампы:
- 6A8G — преобразователь частоты;
- 6K7G — усилитель промежуточной частоты;
- 6Q7G — детектор и предварительный усилитель низкой частоты;
- 25A6G — выходной усилитель мощности;
- 25Z6G — выпрямитель.
Применение американских октальных ламп делает эту модель необычной для европейских радиоприёмников своего времени и подчёркивает её оригинальную конструкцию.
Загадочный элемент VEF4

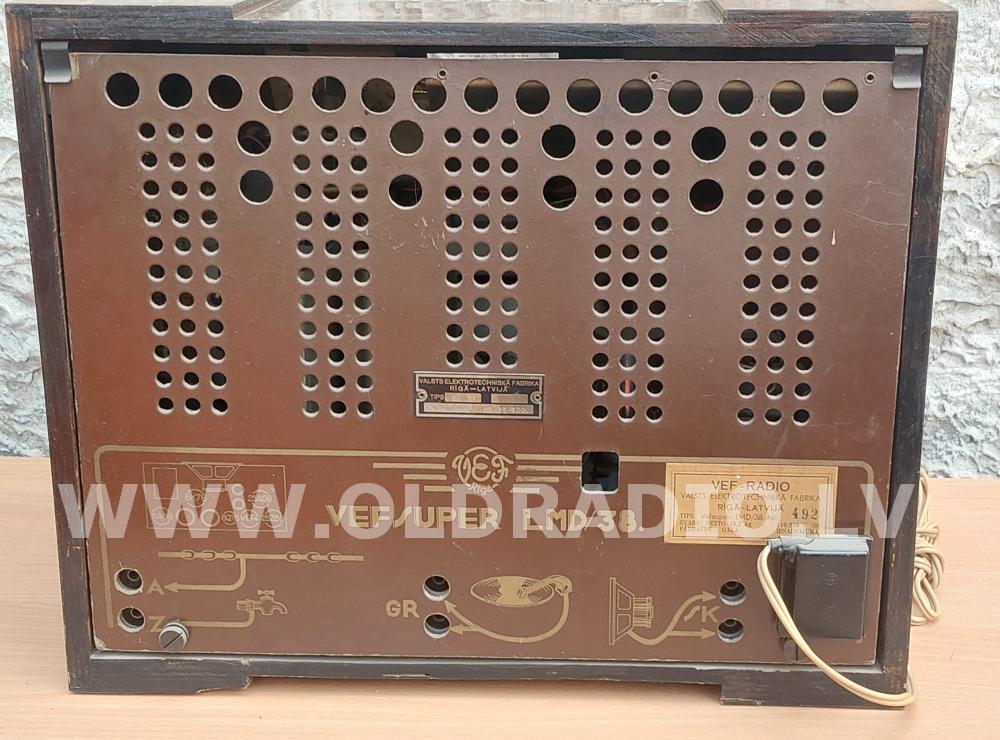

Особый интерес представляет обозначенный на заводской схеме задней стенки элемент VEF4. Помимо пяти радиоламп на схеме присутствует ещё один узел с таким названием, который не является обычной электронной лампой.
Учитывая суммарное напряжение накала ламп, можно предположить, что VEF4 являлся специальным фирменным устройством, обеспечивавшим работу цепи накала при питании аппарата от сети постоянного и переменного тока. Вероятнее всего, он выполнял функцию балластного элемента или ограничителя тока. К сожалению, оригинальное техническое описание этого узла пока не обнаружено, поэтому вопрос о его конструкции остаётся открытым.
Громкоговоритель
В отличие от многих довоенных моделей, оснащавшихся электродинамическими громкоговорителями, VEF Super LMD/38 получил громкоговоритель с постоянным магнитом. Такое решение хорошо соответствовало конструкции универсального радиоприёмника и позволяло упростить схему питания.
Отличия от Super MD/38
Несмотря на практически одинаковый внешний вид, Super MD/38 и Super LMD/38 являются двумя различными моделями.
LMD/38 получил другой комплект ламп, иную систему питания и специальный узел VEF4, отсутствующий в модели MD/38. Фактически инженеры VEF разработали новый радиоприёмник, сохранив лишь удачный внешний облик предыдущей модели.
Наш экземпляр

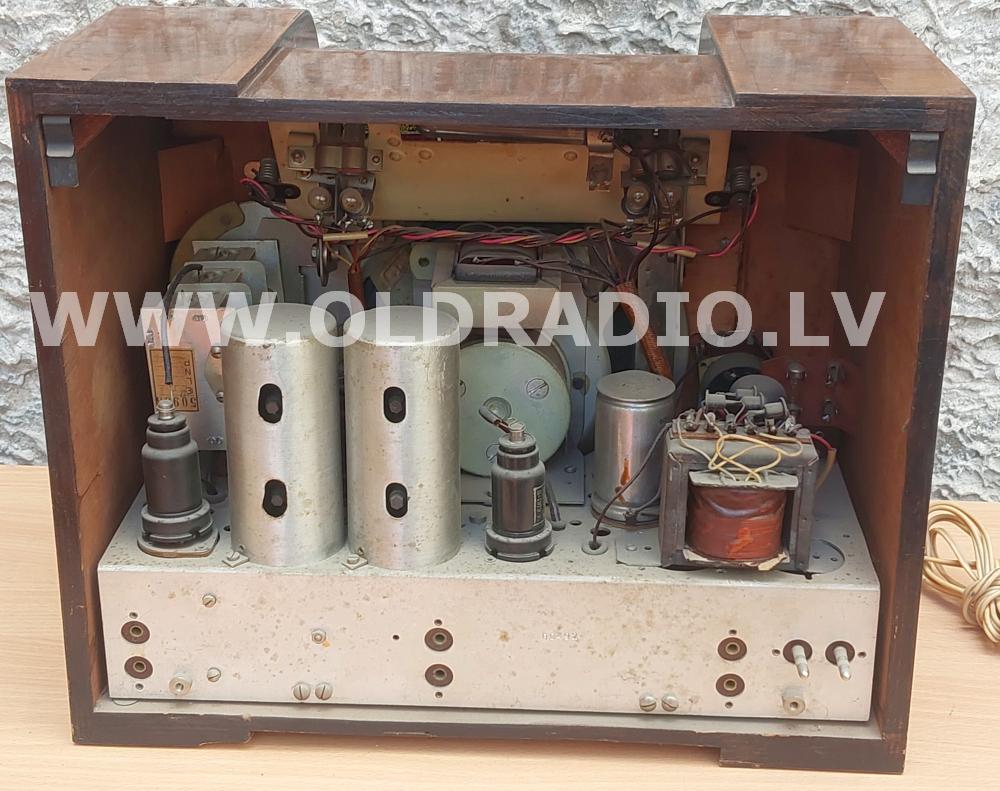

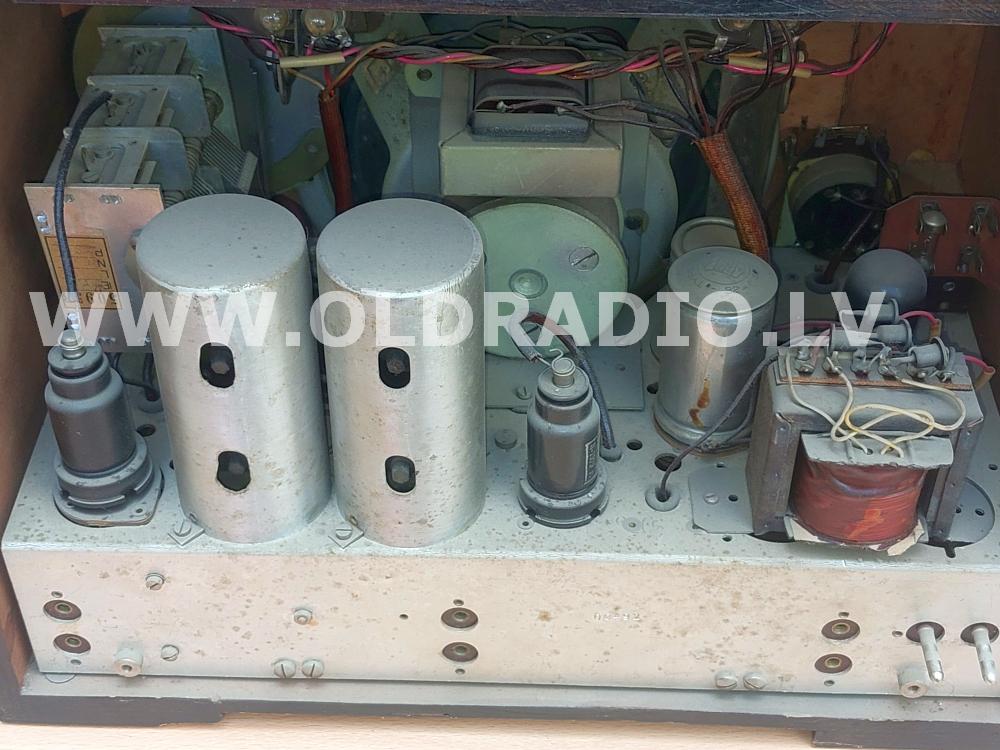

Представленный в нашей коллекции экземпляр в послевоенные годы был переделан. Вместо оригинальной системы питания в аппарат установили силовой трансформатор, а штатный узел VEF4 был демонтирован. Подобные переделки были достаточно распространены в 1950–1960-х годах, когда оригинальные детали становились дефицитом, а владельцы стремились сохранить радиоприёмник в рабочем состоянии.

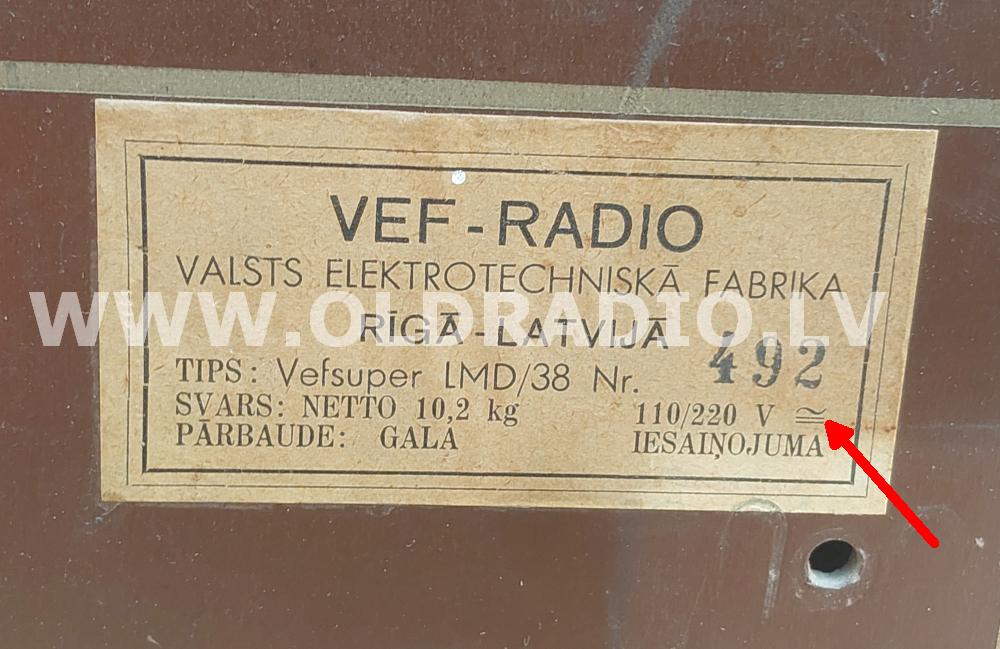

Несмотря на изменения, аппарат сохранил большинство оригинальных деталей, включая корпус, шасси, громкоговоритель и заводскую заднюю стенку с обозначением ламп и элемента VEF4. Именно эта маркировка сегодня позволяет лучше понять особенности первоначальной конструкции радиоприёмника.
Место модели в истории VEF
VEF Super LMD/38 является одной из самых малоизученных моделей довоенного VEF. Несмотря на внешнее сходство с Super MD/38, это самостоятельная конструкция, разработанная специально для работы в различных электрических сетях. Сегодня подобные радиоприёмники встречаются крайне редко, а каждая сохранившаяся оригинальная деталь помогает лучше понять инженерные решения латвийских конструкторов конца 1930-х годов.
|
