VEF Super 7MD34 (1934) — один из первых супергетеродинных радиоприёмников VEF
VEF Super 7MD34 относится к числу наиболее интересных радиоприёмников, выпускавшихся рижским заводом VEF в середине 1930-х годов. Эта модель представляет собой удачное сочетание передовых для своего времени технических решений и оригинального внешнего оформления. Сегодня аппарат представляет большой интерес не только для коллекционеров, но и для всех, кто интересуется историей европейской радиотехники.
Особое место VEF Super 7MD34 занимает в истории предприятия VEF. Модель появилась в период перехода завода на супергетеродинные схемы и относится к самому первому поколению радиоприёмников серии VEF Super. Именно 1934 год стал первым годом массового выпуска супергетеродинных моделей предприятия, а VEF Super 7MD34 является одним из наиболее ранних представителей этого семейства. По сути, перед нами один из первых серийных супергетеродинных радиоприёмников VEF, ознаменовавший начало нового этапа в развитии продукции завода.

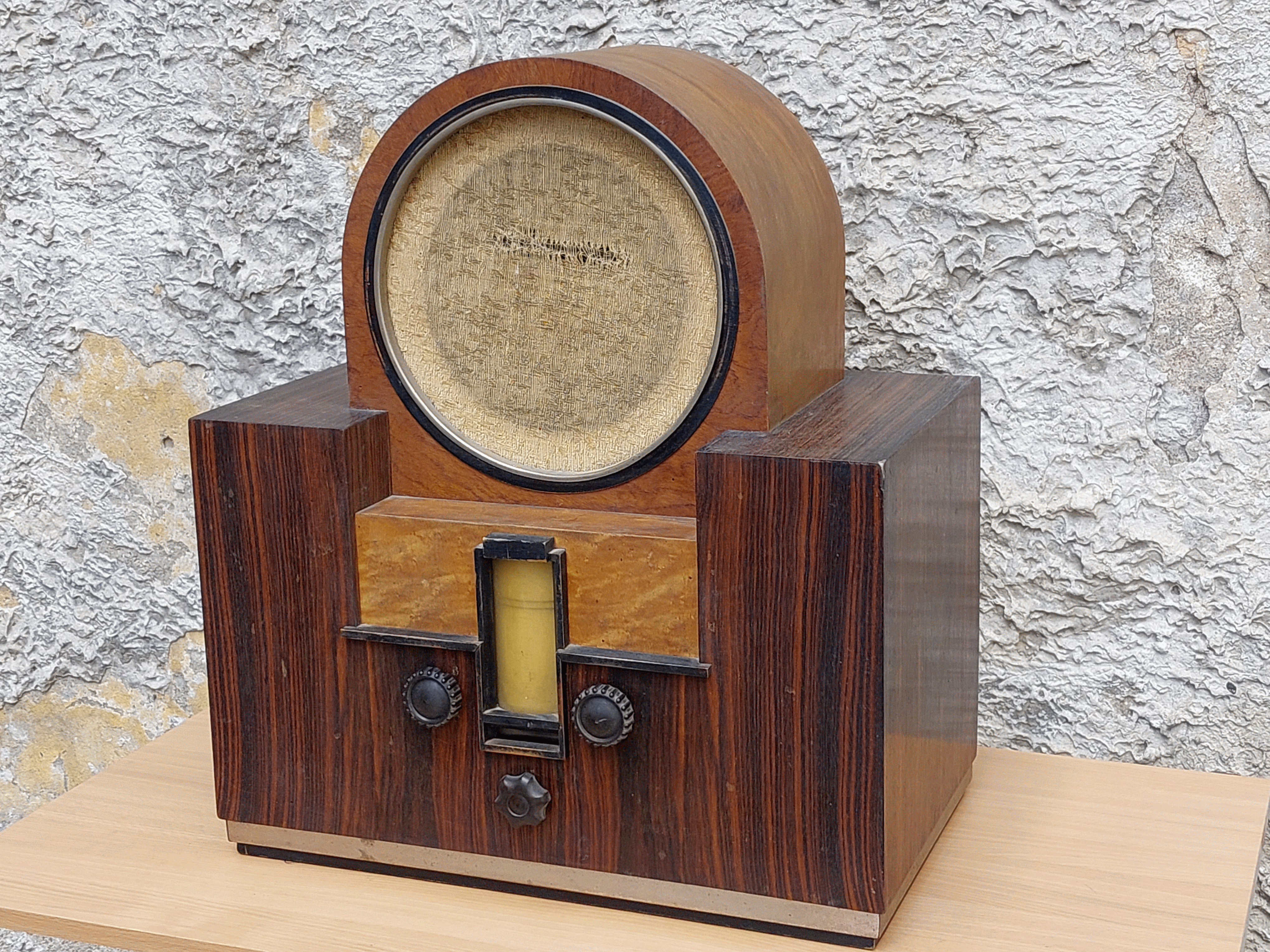

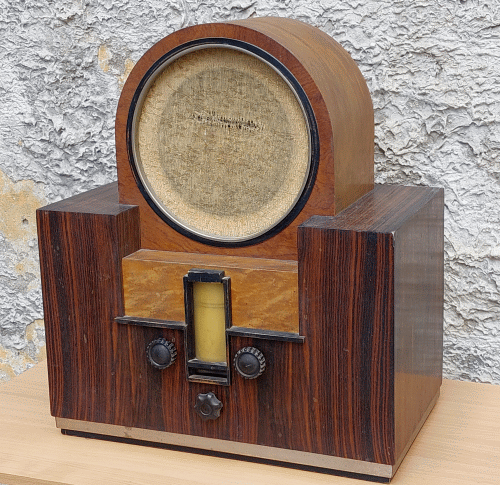

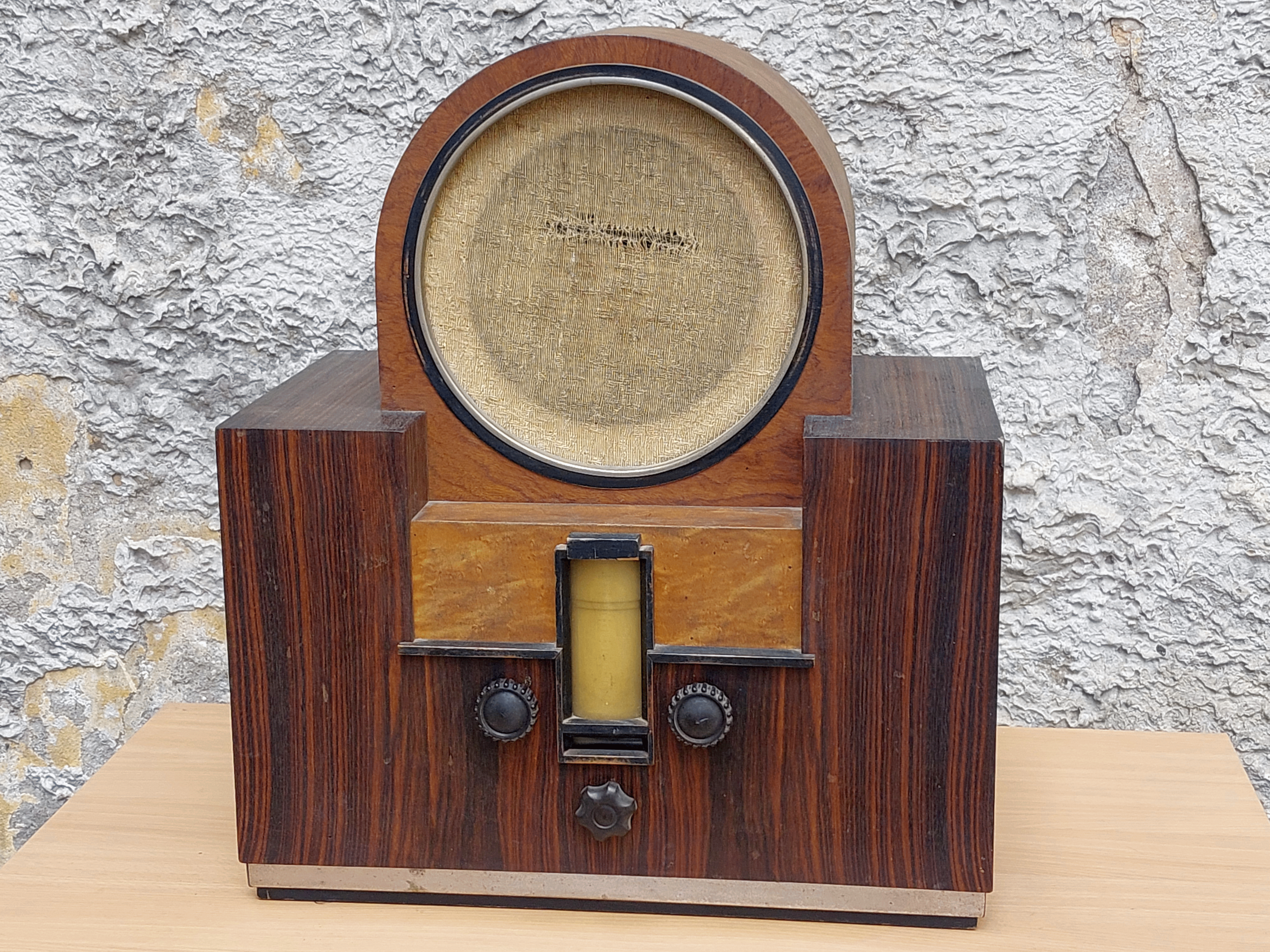

Первое, что обращает на себя внимание, — необычный внешний вид аппарата. Главной особенностью дизайна VEF Super 7MD34 является оригинальная компоновка корпуса, при которой громкоговоритель фактически выделен в отдельный верхний объём. Создаётся впечатление, что динамик установлен не внутри корпуса, а в самостоятельном акустическом блоке, возвышающемся над основной частью приёмника. Такое решение встречается сравнительно редко и делает силуэт аппарата особенно выразительным. Нижняя часть корпуса отведена под шкалу настройки и органы управления, благодаря чему радиоприёмник выглядит одновременно строгим и необычным.

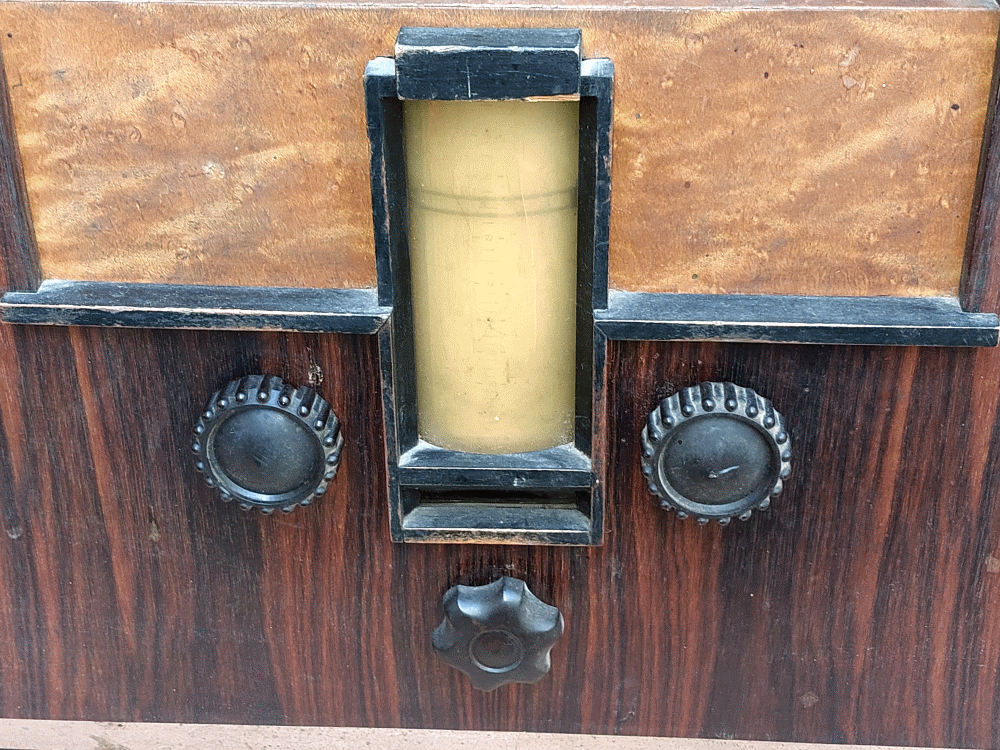

Особенностью модели является вертикальная барабанная шкала настройки. Вместо привычной стрелки использовался вращающийся цилиндр с нанесёнными обозначениями диапазонов и радиостанций. Подобное решение не только облегчало настройку, но и являлось важным элементом дизайна. В первой половине 1930-х годов такие шкалы считались признаком более дорогих и престижных моделей радиоприёмников.
Корпус выполнен с использованием нескольких видов шпона и сочетает характерные для эпохи ар-деко декоративные элементы со строгими геометрическими формами. Благодаря этому радиоприёмник выглядит не только техническим устройством, но и полноценным предметом интерьера. Даже спустя почти столетие его внешний вид остаётся узнаваемым и производит сильное впечатление на любителей исторической радиотехники.
Супергетеродинная схема
С технической точки зрения VEF Super 7MD34 относится к супергетеродинным радиоприёмникам. В середине 1930-х годов супергетеродинная схема считалась наиболее совершенной и постепенно вытесняла более ранние конструкции. Принцип её работы заключался в преобразовании принимаемого сигнала в промежуточную частоту, на которой осуществлялось основное усиление. Такое решение обеспечивало высокую чувствительность, хорошую избирательность и устойчивую работу даже при приёме удалённых радиостанций.
Сигнал от наружной антенны сначала поступал на входной высокочастотный каскад, затем смешивался с сигналом местного генератора и преобразовывался в промежуточную частоту. После этого следовало усиление промежуточной частоты, детектирование сигнала и его усиление в низкочастотном тракте. Благодаря такой конструкции приёмник обеспечивал качественный приём как местных, так и удалённых радиостанций.
Для VEF переход на супергетеродинную схему стал важным технологическим шагом вперёд. Именно модели серии VEF Super заложили основу для дальнейшего развития довоенных радиоприёмников предприятия и вывели продукцию завода на новый технический уровень.
Экранированные контуры и лампы

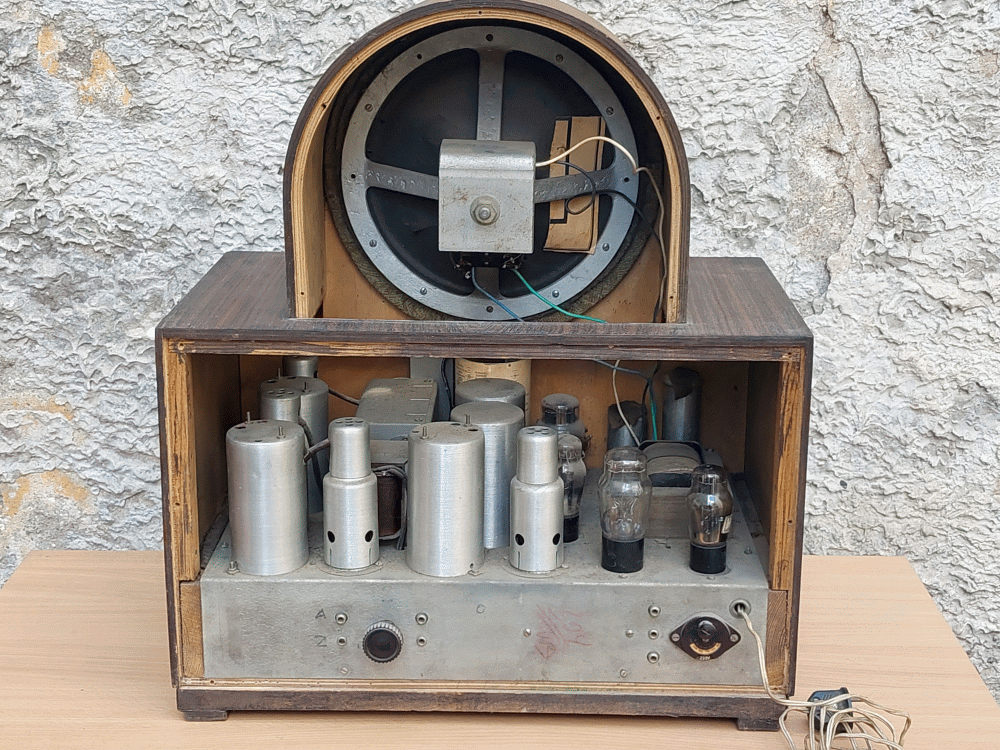

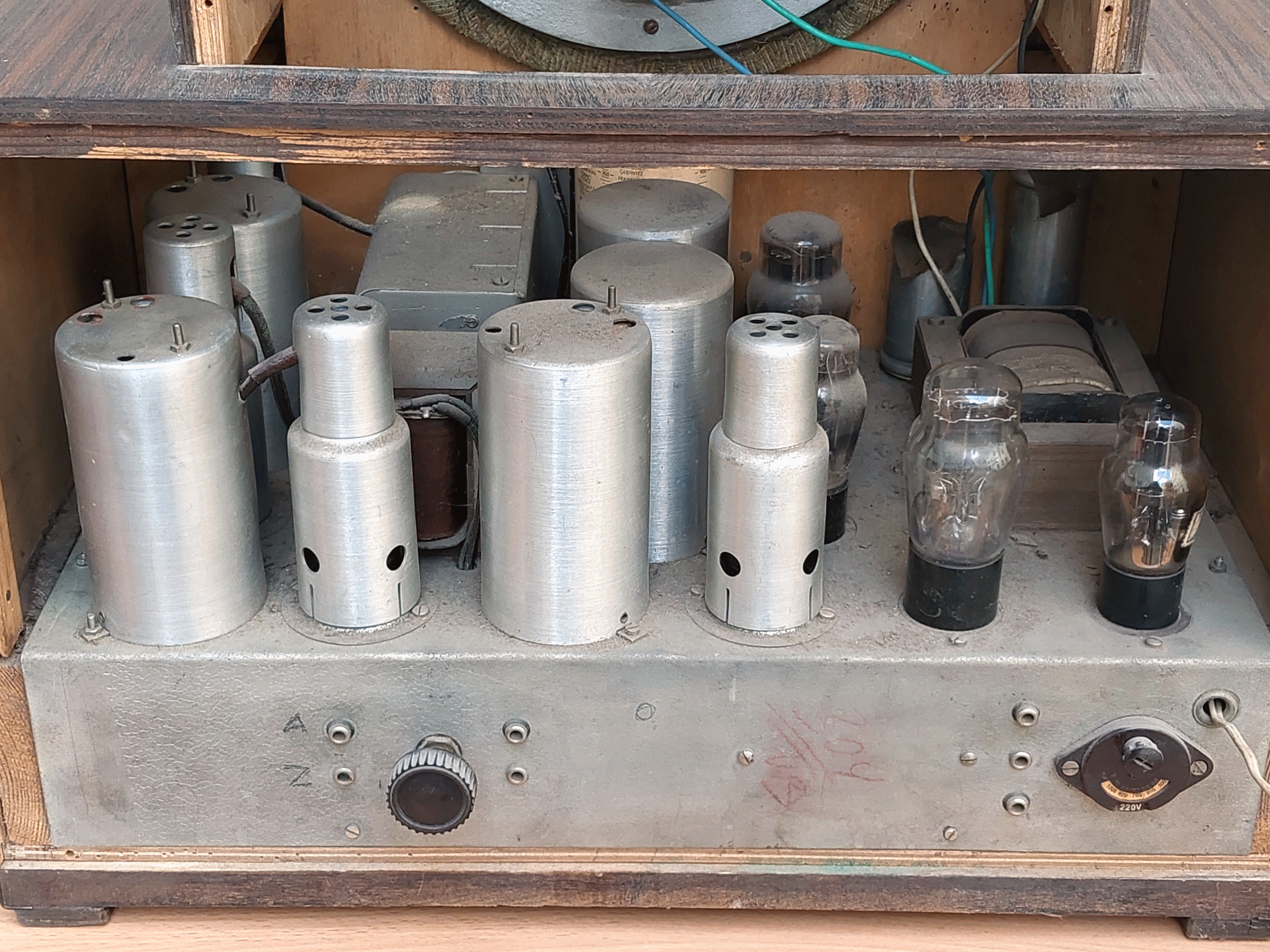

Одной из наиболее интересных особенностей VEF Super 7MD34 является его сложное шасси. После снятия задней стенки хорошо видны многочисленные экранированные контурные блоки, внутри которых размещались катушки настройки, фильтры и элементы высокочастотных каскадов. Использование металлических экранов позволяло уменьшить взаимное влияние отдельных узлов, повысить устойчивость работы и предотвратить самовозбуждение приёмника.
Для середины 1930-х годов подобное количество экранированных блоков являлось признаком аппарата высокого класса. Большое число экранов свидетельствует о наличии нескольких высокочастотных и промежуточных каскадов усиления, обеспечивавших высокую чувствительность и хорошую избирательность.
Кроме контуров, экранировались и отдельные радиолампы. Наиболее чувствительные лампы высокочастотного тракта устанавливались в специальные металлические колпаки, соединённые с шасси. Такое решение защищало каскады от внешних помех и паразитных связей между лампами. Благодаря сочетанию экранированных ламп и экранированных контурных блоков инженерам VEF удалось создать сложную многокаскадную схему с хорошими эксплуатационными характеристиками.
Согласно сохранившимся сведениям, модель относилась к многоламповым супергетеродинам повышенного класса. В различных источниках упоминается использование восьми ламп, включавших высокочастотные и промежуточные каскады, смеситель-гетеродин, детектор, усилители низкой частоты и кенотрон блока питания.
Американские лампы нового поколения
Одной из особенностей VEF Super 7MD34 является использование американской ламповой базы. В первой половине 1930-х годов именно американские радиолампы считались наиболее современными и широко применялись в супергетеродинных радиоприёмниках высокого класса. Переход на такие лампы позволил инженерам VEF создать один из первых супергетеродинов предприятия с высокой чувствительностью, хорошей избирательностью и мощным звучанием.
Согласно имеющимся данным, VEF Super 7MD34 является
восьмиламповым супергетеродином с следующим набором
ламп ( во всяком случае это
относится именно к нашему экземпляру) :
-
58 — усилитель высокой и промежуточной частоты;
-
2A7 — преобразователь частоты и гетеродин;
-
55 — детектор и предварительный усилитель низкой частоты;
-
56 — драйверный каскад;
-
2A5 — выходной усилитель мощности;
-
2A5 — второй выходной каскад двухтактного усилителя;
-
80 — кенотрон блока питания.
Использование двух выходных ламп в двухтактном включении позволяло получить для своего времени весьма высокую выходную мощность. В сочетании с крупным электродинамическим громкоговорителем это обеспечивало насыщенное и громкое звучание, выгодно отличавшее аппараты серии VEF Super от большинства бытовых радиоприёмников начала 1930-х годов.
Электродинамический громкоговоритель

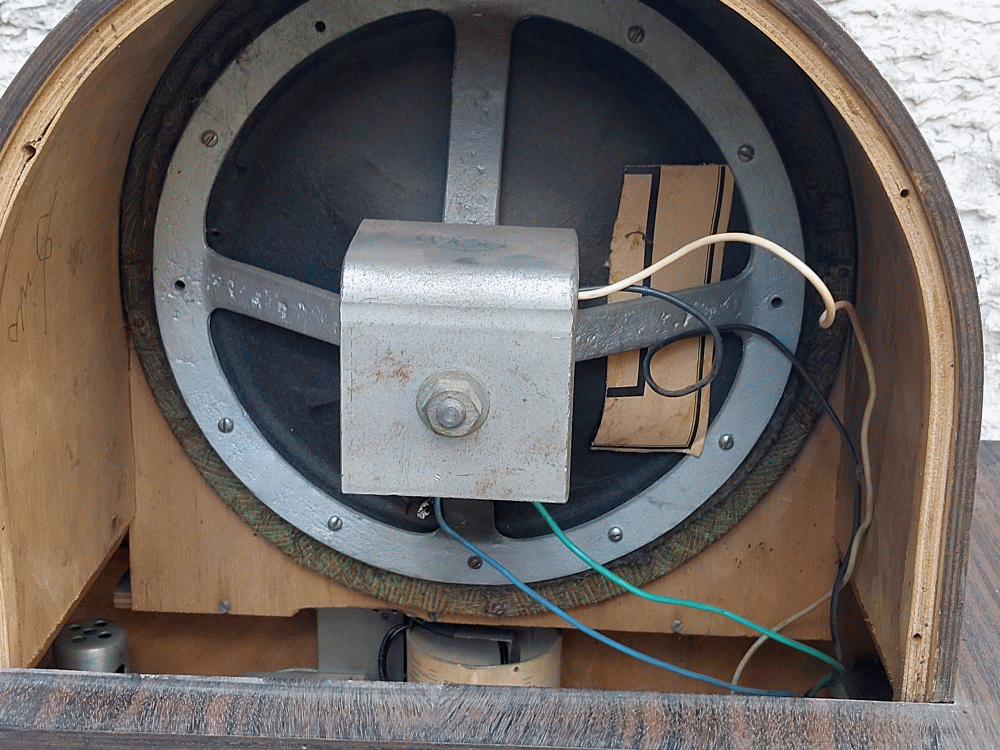

Особого внимания заслуживает установленный в аппарате крупный электродинамический громкоговоритель. Именно он формирует характерный внешний облик модели и визуально доминирует над остальными элементами конструкции.
В отличие от более поздних динамиков с постоянными магнитами здесь использовалась катушка подмагничивания, создававшая магнитное поле за счёт тока, поступавшего от блока питания. В начале 1930-х годов такая конструкция являлась стандартом для качественной бытовой радиоаппаратуры.
Большой диаметр динамика обеспечивал мощное и насыщенное звучание, а применение электродинамической системы позволяло получить хорошую громкость и достаточно широкий диапазон воспроизводимых частот. Для своего времени аппарат отличался весьма серьёзными акустическими возможностями и был способен уверенно озвучивать даже большие помещения.
Питание и подключение

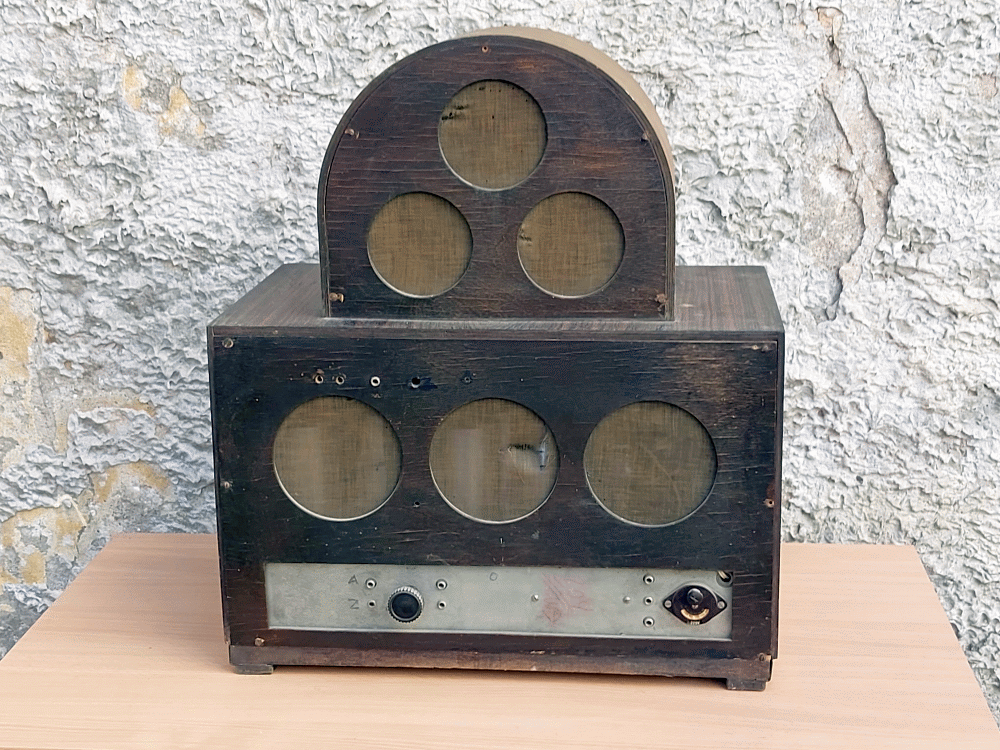

Для нормальной работы приёмнику требовались наружная антенна и заземление. На задней панели аппарата предусмотрены специальные клеммы с обозначениями «A» (антенна) и «Z» (земля). Подобное подключение являлось обычной практикой для бытовых радиоприёмников того периода.
Питание осуществлялось непосредственно от сети переменного тока. Переключатель напряжения позволял использовать аппарат в сетях с различным напряжением, что было важным преимуществом в период, когда единый стандарт электроснабжения ещё не получил повсеместного распространения.
Место в истории VEF
VEF Super 7MD34 занимает особое место в истории предприятия. Эта модель относится к первому поколению супергетеродинных радиоприёмников VEF и отражает переход завода на более совершенные схемотехнические решения. Именно аппараты серии VEF Super стали основой для дальнейшего развития довоенных радиоприёмников предприятия и определили направление, по которому продукция VEF развивалась в последующие годы.
В этой модели удачно сочетаются сложная супергетеродинная схема, большое количество экранированных узлов, электродинамический громкоговоритель, оригинальная барабанная шкала и выразительный корпус в стиле ар-деко. Благодаря сочетанию технического совершенства и необычного дизайна аппарат занимает особое место среди довоенных радиоприёмников предприятия.
Сегодня VEF Super 7MD34 представляет большой интерес для коллекционеров исторической радиотехники. Это не только эффектный образец промышленного дизайна середины 1930-х годов, но и важная веха в истории VEF — один из первых супергетеродинов предприятия, с которого фактически началась новая эпоха развития латвийского радиостроения.
|
