VEF Luxus M1307 (1939–1940)
VEF Luxus M1307 — один из самых редких и технически совершенных довоенных радиоприёмников предприятия VEF. Модель появилась в самом конце 1930-х годов и представляла собой вершину развития бытовых ламповых радиоприёмников VEF перед началом Второй мировой войны. Аппарат относился к категории Luxus и предназначался для наиболее требовательных покупателей, желавших получить самые современные достижения радиотехники своего времени.
По конструкции M1307 представляет собой многоламповый супергетеродин высокого класса с кнопочной системой предварительной настройки радиостанций, двухтактным усилителем низкой частоты и сложной системой управления. Для конца 1930-х годов подобное оснащение считалось характерным только для наиболее дорогих моделей европейских производителей.

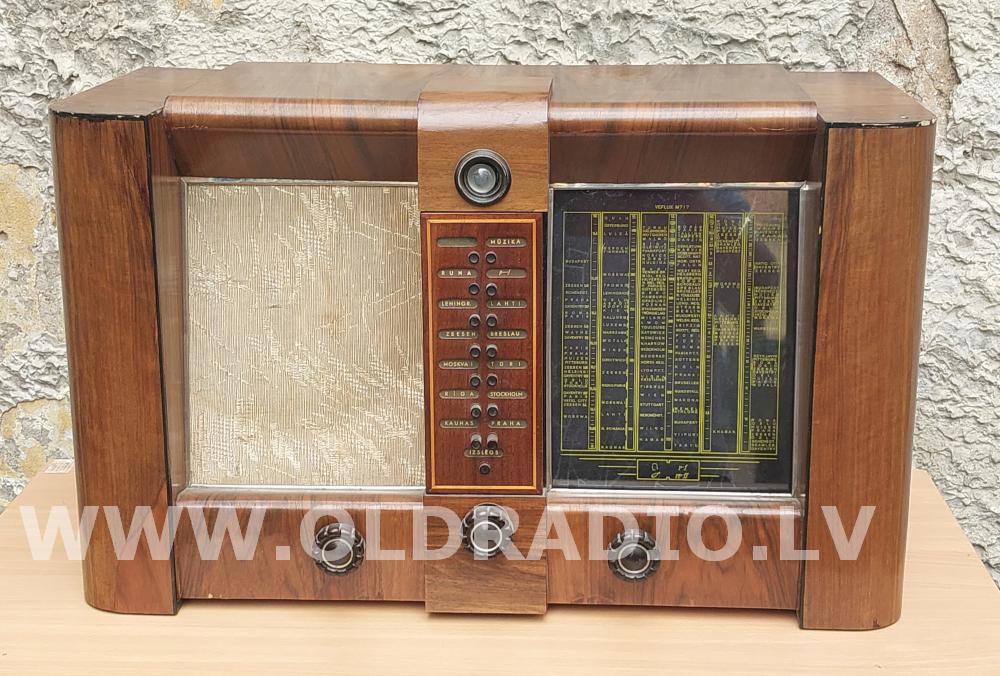

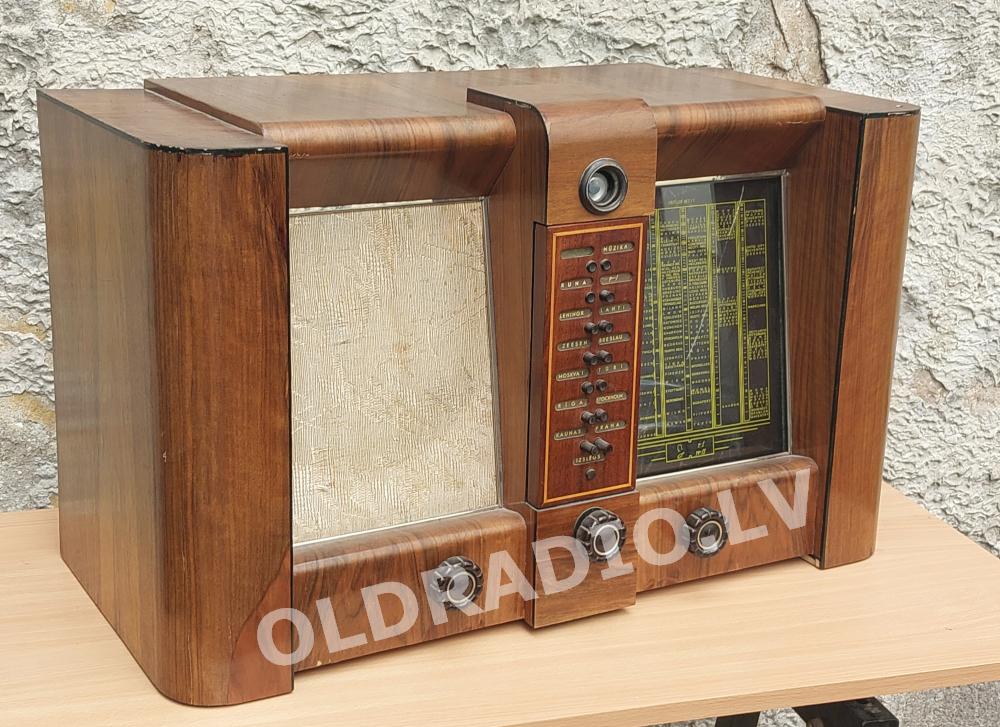

Внешне приёмник отличается массивным корпусом с характерными чертами позднего ар-деко. Центральная часть передней панели выделена высокой вертикальной колонкой с индикатором настройки, а под шкалой расположен блок кнопок предварительной настройки радиостанций. Благодаря этому VEF Luxus M1307 имеет легко узнаваемый и весьма солидный внешний вид.
Особый интерес представляет система кнопочной настройки. Владельцу не требовалось каждый раз вручную искать нужную станцию по шкале — наиболее часто используемые радиостанции можно было сохранить на отдельных кнопках и впоследствии включать одним нажатием. Для своего времени это было весьма прогрессивным техническим решением.
Шасси приёмника отличается сложной конструкцией и большим количеством экранированных узлов. В аппарате применены многочисленные каскады усиления, обеспечивавшие высокую чувствительность и качественный приём радиостанций на длинных, средних и коротких волнах. Выходной усилитель выполнен по двухтактной схеме на мощных лампах 6L6G, что позволяло получить для того времени весьма качественное и громкое звучание.
Моторизированная настройка
Одной из наиболее интересных особенностей VEF Luxus M1307 являлась система моторизированной настройки радиостанций. В отличие от обычных радиоприёмников, где настройка осуществлялась исключительно вручную, в M1307 часть операций выполнялась при помощи специального электромеханического привода.

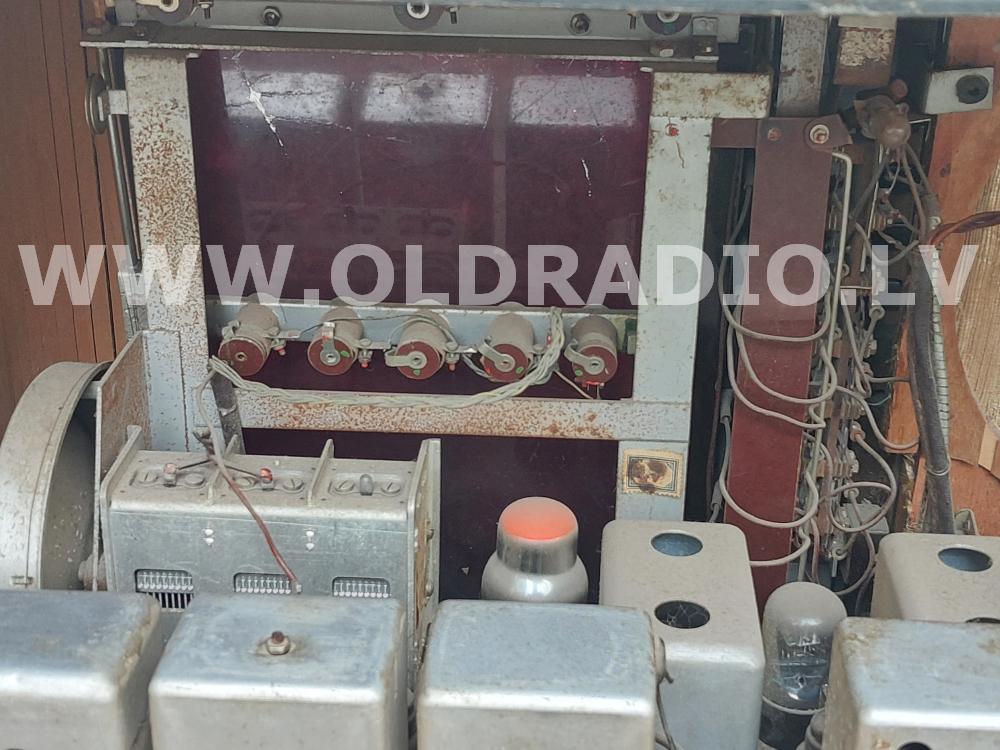

При нажатии кнопок предварительной настройки механизм автоматически перемещал узлы настройки в заранее заданное положение, соответствующее выбранной радиостанции. Для конца 1930-х годов подобное решение считалось весьма сложным и применялось лишь в наиболее дорогих моделях радиоприёмников.
Использование моторного привода не только повышало удобство эксплуатации, но и подчёркивало высокий класс аппарата. Подобные системы в те годы встречались сравнительно редко и являлись предметом особой гордости производителей радиоаппаратуры.
Комплект ламп
- 6K8G — преобразователь частоты;
- 6K7G — усилитель высокой частоты;
- 6K7G — первый усилитель промежуточной частоты;
- 6K7G — второй усилитель промежуточной частоты;
- 6H6 — детектор и система АРУ;
- 6H6 — дополнительный детектор;
- 6R7G — предварительный усилитель низкой частоты;
- 6C8G — фазоинвертор;
- 6J7G — усилитель низкой частоты;
- 6L6G — выходная лампа;
- 6L6G — выходная лампа;
- 5Z3 — кенотрон;
- 6U5 — индикатор настройки («магический глаз»).
Всего в приёмнике использовалось 13 ламп. Подобная схема позволяла получить высокую чувствительность, хорошую избирательность и качественное звучание, соответствующее классу Luxus.
Редкость модели
VEF Luxus M1307 относится к числу наиболее редких серийных радиоприёмников предприятия VEF. Согласно распространённой среди коллекционеров версии, завод закупил всего 28 комплектов электромеханических приводов для системы автоматической настройки радиостанций. Если эти сведения соответствуют действительности, то общее количество выпущенных приёмников M1307 могло составлять всего 28 экземпляров.
Документального подтверждения этой информации автору пока обнаружить не удалось, однако она хорошо объясняет исключительную редкость модели. Сегодня каждый сохранившийся экземпляр VEF Luxus M1307 представляет большой интерес для коллекционеров и исследователей истории латвийской радиопромышленности.
Экземпляр из нашей коллекции
Наш экземпляр сохранился не полностью комплектным и пока ещё не подвергался реставрации. На момент фотосъёмки оригинальная шкала отсутствовала, поэтому для демонстрации была временно установлена шкала от радиоприёмника VEF Lux M717. Кроме того, не сохранился и штатный динамик.
Несмотря на это, аппарат представляет значительный интерес благодаря хорошо сохранившемуся корпусу, оригинальному шасси, механизму кнопочной настройки и большинству основных узлов конструкции. Даже в нынешнем состоянии хорошо видно, насколько сложным и технически совершенным был этот радиоприёмник.

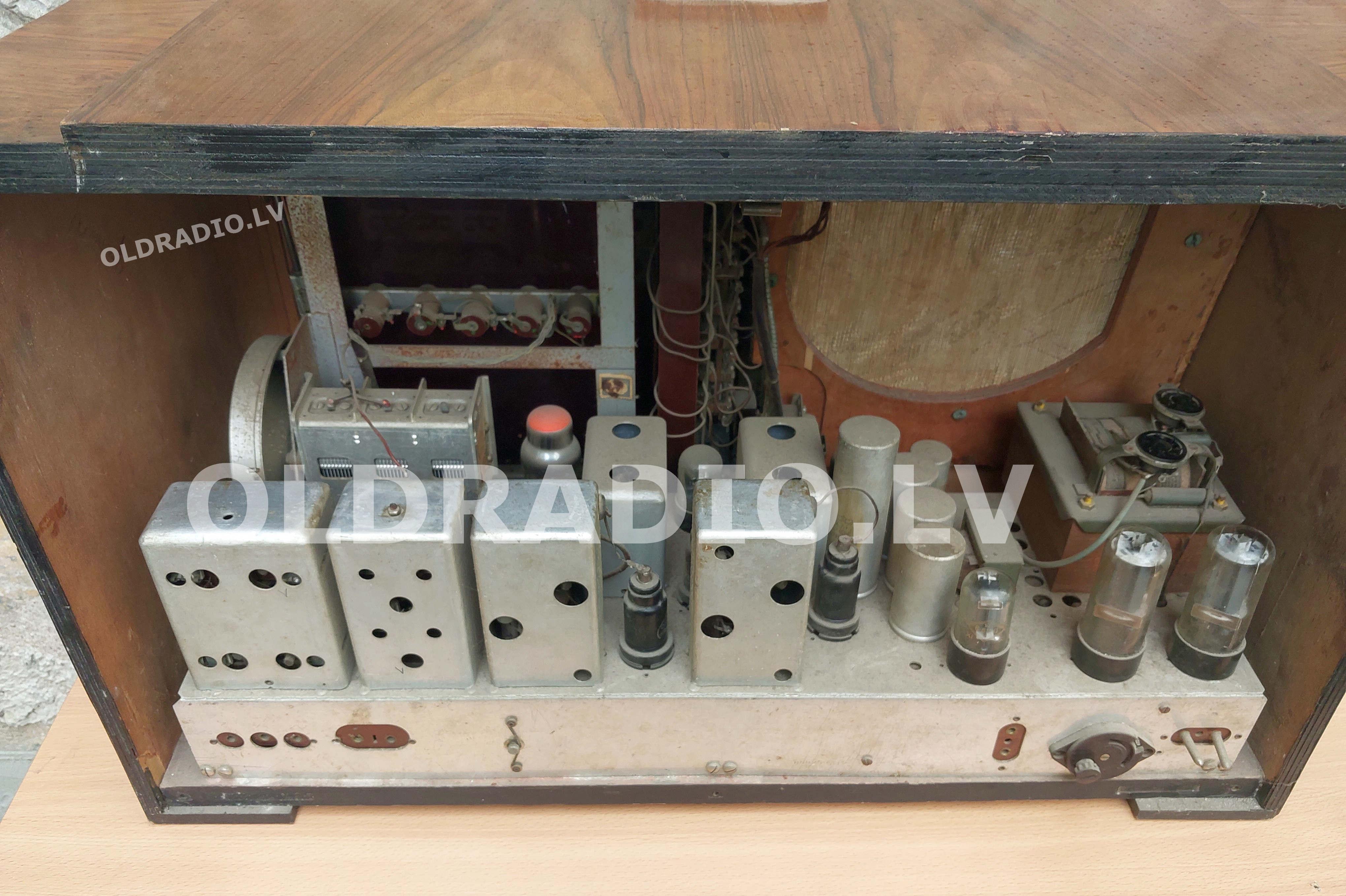

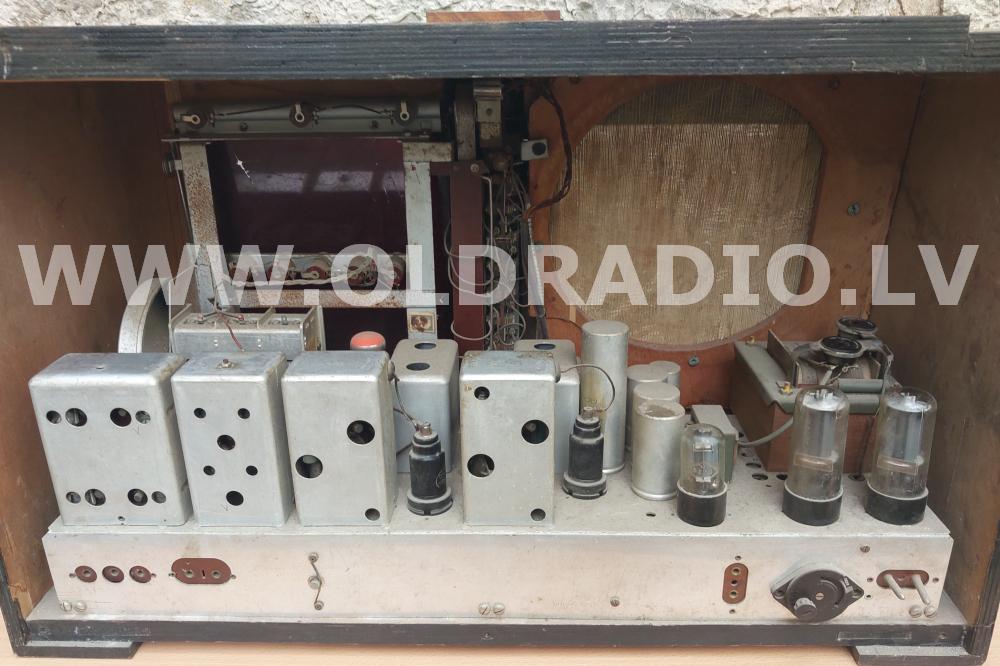

Большое количество экранированных блоков, массивные трансформаторы и продуманная компоновка шасси наглядно демонстрируют высокий уровень инженерной школы VEF конца 1930-х годов.
Редкая модель VEF
Сегодня VEF Luxus M1307 считается одной из наиболее редких серийных моделей предприятия VEF. Сохранившихся экземпляров известно немного, поэтому каждый обнаруженный аппарат представляет особую ценность для коллекционеров и исследователей истории латвийской радиопромышленности.
Наш экземпляр ожидает своей очереди на реставрацию и в будущем, по мере поиска недостающих оригинальных деталей, возможно будет восстановлен максимально близко к заводскому состоянию. Уже сейчас он занимает достойное место в коллекции довоенных радиоприёмников VEF как один из самых редких и интересных её экспонатов.
Место модели M1307 в истории VEF
VEF Luxus M1307 занимает особое место в истории предприятия VEF. Появившись в 1939 году, этот радиоприёмник стал одной из самых сложных и престижных довоенных моделей завода. По уровню оснащения и техническому совершенству M1307 фактически являлся флагманом довоенной линейки бытовых радиоприёмников VEF.
В конструкции аппарата были использованы самые современные решения своего времени: 13-ламповая супергетеродинная схема, двухтактный усилитель низкой частоты на лампах 6L6G, кнопочная настройка радиостанций и сложный механизм управления. Подобный уровень оснащения был характерен лишь для наиболее дорогих европейских радиоприёмников конца 1930-х годов.
Модель выпускалась сравнительно небольшими партиями и сегодня относится к числу наиболее редких довоенных радиоприёмников VEF. Именно поэтому каждый сохранившийся экземпляр представляет значительный интерес для коллекционеров и исследователей истории латвийской радиопромышленности.
Сегодня VEF Luxus M1307 по праву считается одной из вершин развития довоенной радиотехники VEF и одним из наиболее престижных радиоприёмников, когда-либо выпускавшихся предприятием до начала Второй мировой войны.
Примечание
На момент фотосъёмки на приёмнике была временно установлена шкала от модели VEF Lux M717. Оригинальная шкала VEF Luxus M1307 и штатный динамик отсутствуют.
|
