VEF LUX MD/38 (1937–1938)
VEF LUX MD/38 относится к числу наиболее интересных и престижных радиоприёмников довоенного завода VEF. Модель выпускалась в сезоне 1937–1938 годов и стала дальнейшим развитием знаменитого VEF Super Lux MD/37 — первого радиоприёмника предприятия с географической шкалой. Благодаря необычной конструкции шкалы, высокому качеству изготовления и эффектному внешнему виду VEF LUX MD/38 по праву считается одной из самых узнаваемых моделей довоенного латвийского радиостроения.
В конце 1930-х годов VEF активно следил за развитием европейской радиотехники и стремился выпускать аппараты, не уступавшие лучшим зарубежным образцам. Именно к таким моделям и относился VEF LUX MD/38, сочетавший современные технические решения и оригинальный внешний вид.
Продолжение знаменитой серии
VEF LUX MD/38 появился спустя год после выпуска модели VEF Super Lux MD/37. Оба аппарата относятся к серии радиоприёмников с географической шкалой, созданной на основе лицензии австрийской фирмы Ingelen.
Если VEF Super Lux MD/37 стал первым серийным приёмником предприятия с подобной системой, то модель MD/38 можно рассматривать как её дальнейшее развитие. При сохранении общей концепции инженеры модернизировали конструкцию аппарата и применили более современный ламповый комплект с индикатором настройки EM1 — знаменитым «магическим глазом».
Примечательно, что завод использовал лицензию Ingelen только для механизма географической шкалы. Электрическая схема, шасси и конструкция самого радиоприёмника были разработаны инженерами VEF самостоятельно, поэтому аппарат нельзя считать копией австрийской модели.
Географическая шкала Ingelen
Главной особенностью VEF LUX MD/38 является круглая географическая шкала, расположенная на правой стороне передней панели.
В центре шкалы размещена карта Европы с обозначением крупнейших радиостанций своего времени. На карте можно увидеть такие города и радиостанции, как Rīga, Kaunas, Tallinn, Warszawa, Moskva, Leningrad, Paris, Hilversum, London и многие другие.
Для конца 1930-х годов подобное решение выглядело чрезвычайно современно и выгодно отличало аппараты серии Lux от большинства других бытовых радиоприёмников.
Сегодня эта карта представляет интерес не только как элемент конструкции радиоприёмника, но и как своеобразный исторический документ, отражающий европейский радиоэфир предвоенного периода.
Как работала географическая шкала
В отличие от обычных радиоприёмников того времени, где на шкале указывались только частоты или названия станций, в VEF LUX MD/38 была реализована оригинальная система визуальной привязки настройки к географической карте Европы.
При вращении ручки настройки одновременно работали два связанных механизма. Первый изменял частоту настройки радиоприёмника, а второй через систему тросиков, роликов и большого вращающегося барабана перемещал указатель по карте Европы
в виде световой точки. При настройке создавался
эффект визуальной связи между радиостанцией и её местоположением на карте
Европы.
В результате положение сетового указателя приблизительно соответствовало местонахождению станции, на которую был настроен приёмник. Владельцу аппарата было значительно проще ориентироваться среди множества европейских радиостанций, а сам процесс настройки становился более наглядным и интересным.
Хотя система не обеспечивала абсолютной географической точности, для своего времени она являлась одним из самых необычных и эффектных технических решений в бытовой радиотехнике.
На представленном экземпляре сохранились элементы оригинальной системы
подсветки, включая характерные световоды, которые на многих дошедших до наших
дней аппаратах оказываются утраченными или повреждёнными.
Сочетание сложного механизма настройки, системы световодов и географической карты делало шкалу одним из наиболее сложных и дорогих узлов всей конструкции радиоприёмника.
Не менее интересной была и система подсветки географической шкалы.
Благодаря этому карта хорошо просматривалась даже в затемнённом помещении.
Конструкция и внешний вид
Корпус аппарата выполнен в стиле позднего ар-деко, популярном во второй половине 1930-х годов.

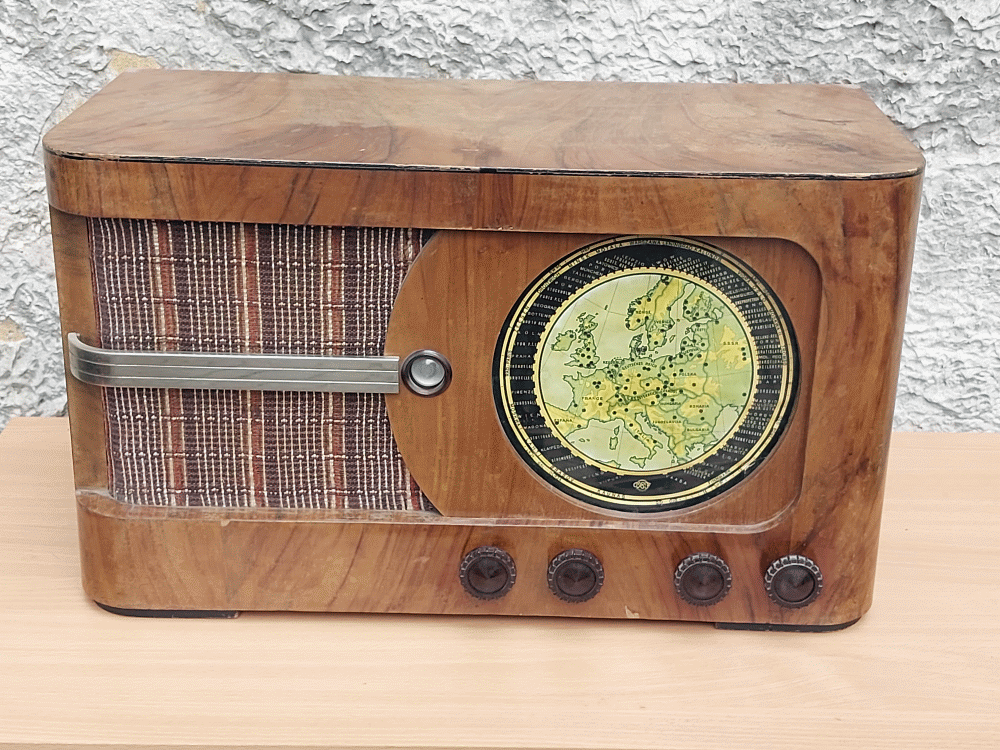

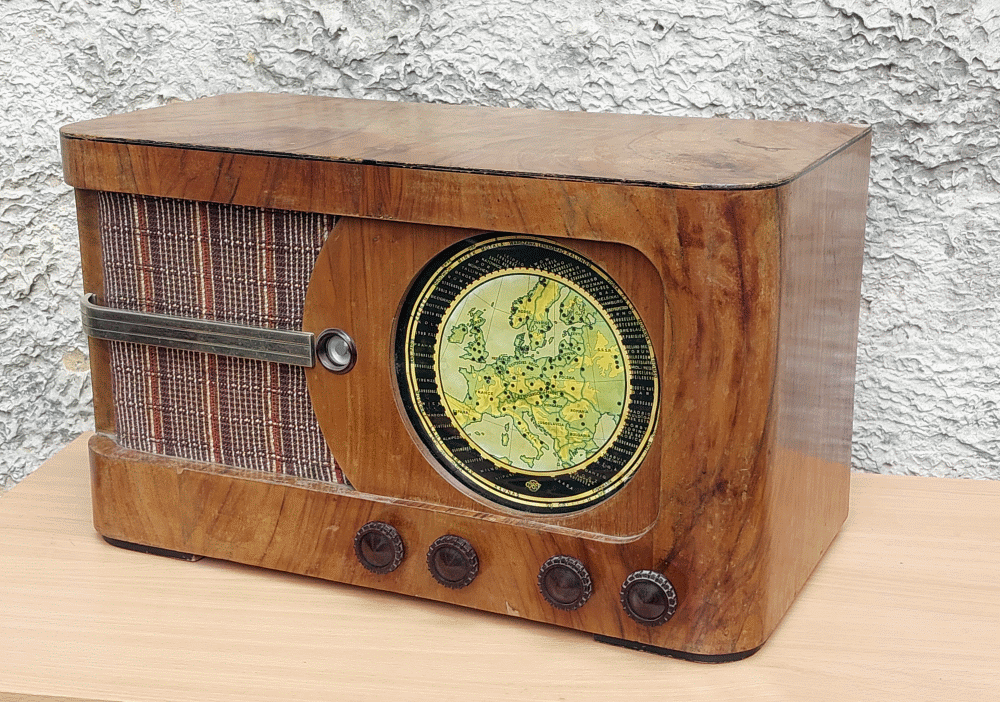

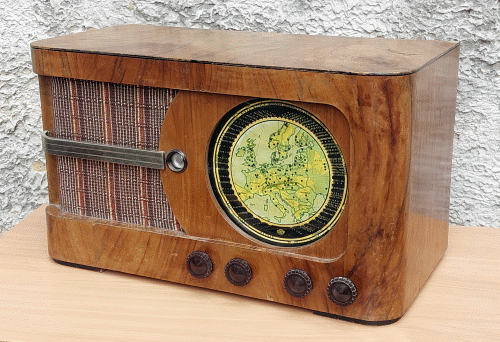

В его оформлении сочетаются плавные линии, закруглённые углы и характерная асимметрия передней панели. Левую часть занимает декоративная ткань громкоговорителя, через которую проходит оригинальная металлическая накладка, а справа располагается круглая географическая шкала.
Благодаря подобному оформлению VEF LUX MD/38 считается одной из самых красивых моделей довоенного завода VEF.
Под шкалой расположены четыре ручки управления, используемые для включения аппарата, регулировки громкости, настройки радиостанций и переключения диапазонов.
Технические особенности
VEF LUX MD/38 представляет собой семиламповый супергетеродин переменного тока, рассчитанный на питание от сети напряжением 120–220 В.
Приёмник работает в диапазонах длинных, средних и коротких волн. Для своего времени аппарат обладал высокой чувствительностью и хорошей избирательностью, позволяя принимать как местные, так и зарубежные станции.
Одним из признаков высокого класса модели являлось применение лампы EM1 — оптического индикатора настройки, более известного как «магический глаз». Благодаря ему настройка на станцию становилась значительно удобнее и точнее.
Ламповый состав
- EK2 — преобразователь частоты;
- EF5 — усилитель промежуточной частоты;
- EB4 — детектор и автоматическая регулировка усиления;
- EF6 — предварительный усилитель низкой частоты;
- EL3 — выходной усилитель мощности;
- EM1 — индикатор настройки;
- AZ1 — кенотрон блока питания.
Особенности экземпляра из нашей коллекции
Представленный в нашей коллекции VEF LUX MD/38 сохранился в достаточно хорошем состоянии.

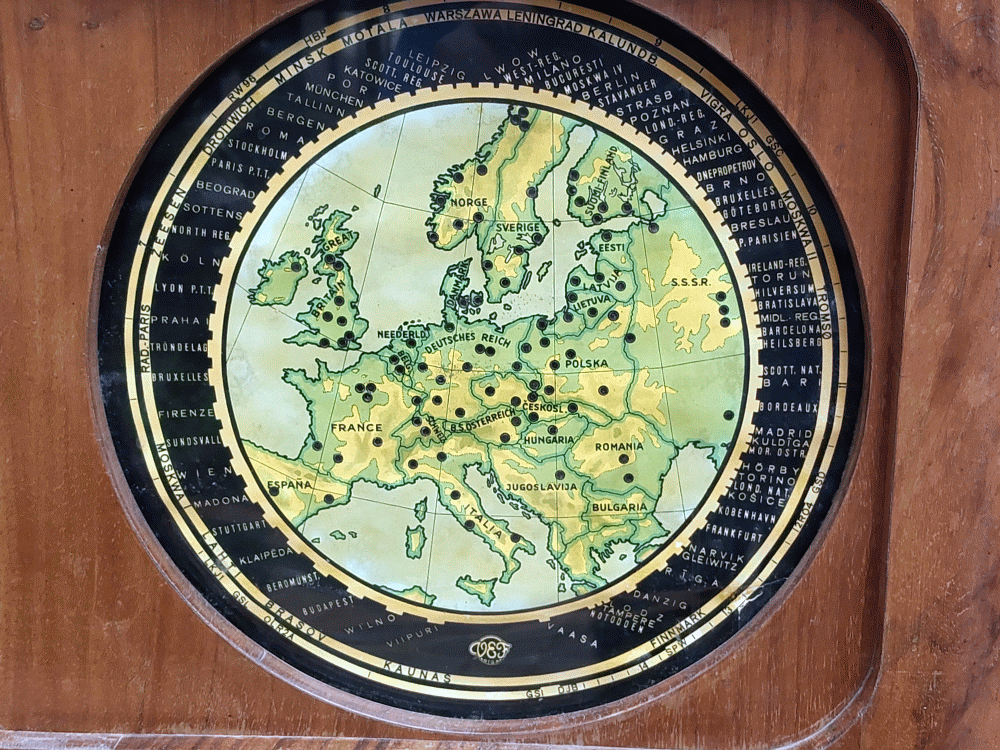

Наиболее ценным элементом является оригинальная географическая шкала. Несмотря на возраст аппарата, карта Европы сохранила большую часть первоначальных цветов, а названия радиостанций по окружности шкалы остаются хорошо читаемыми.
Для подобных приёмников это большая редкость, поскольку именно шкалы чаще всего страдали от выгорания, загрязнений и неудачных реставраций.

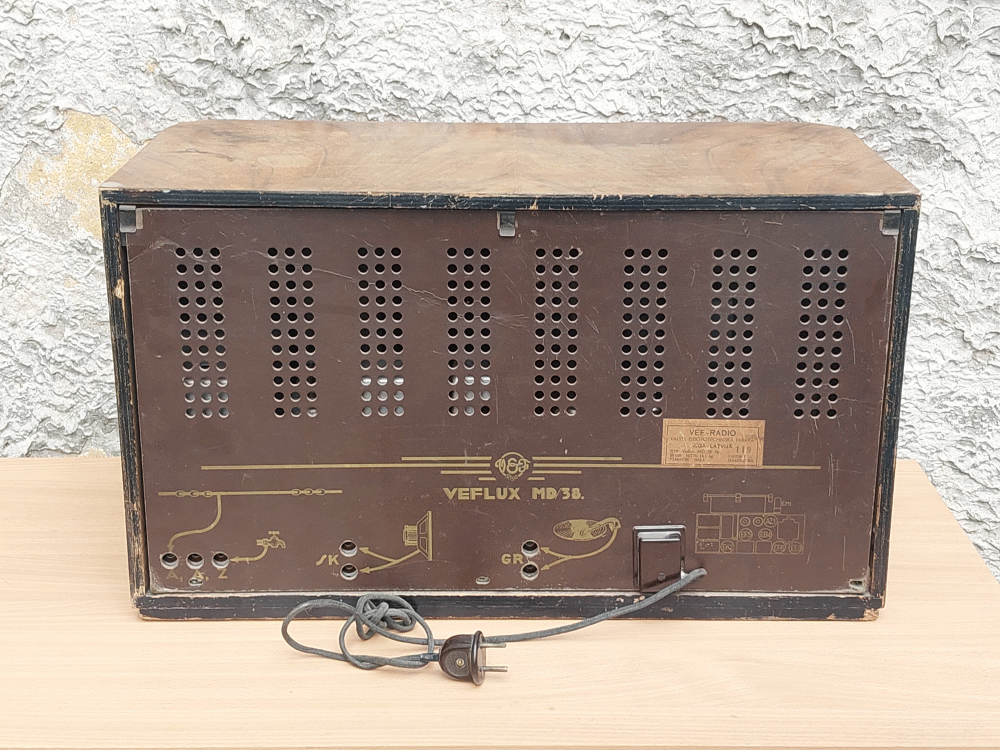

Сохранилась и оригинальная задняя стенка с заводской маркировкой «VEFLUX MD/38». На ней нанесены схемы подключения антенны, заземления, внешнего громкоговорителя и граммофона. Такие детали нередко утрачивались в процессе эксплуатации, поэтому их наличие существенно повышает историческую ценность аппарата.

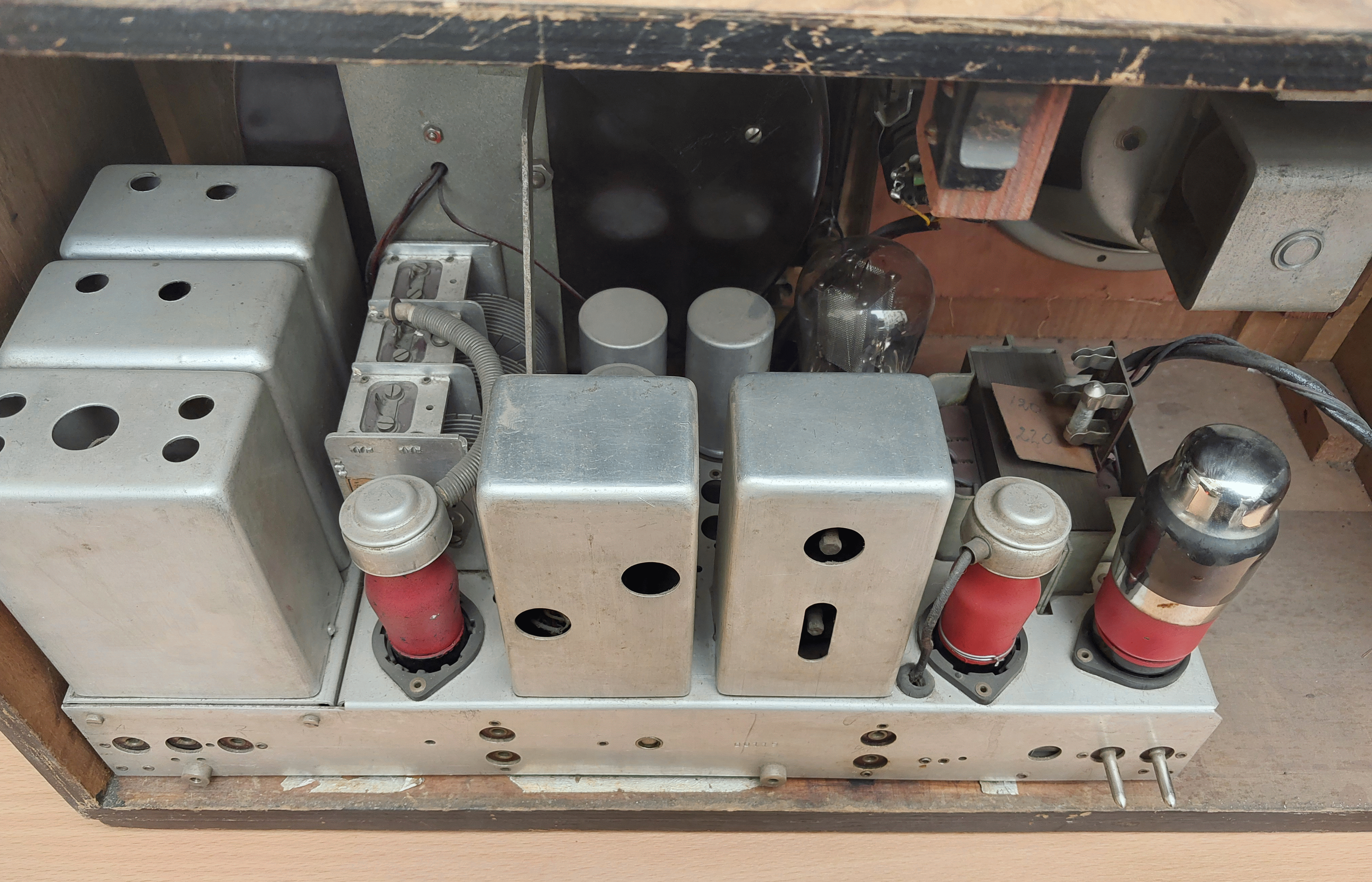

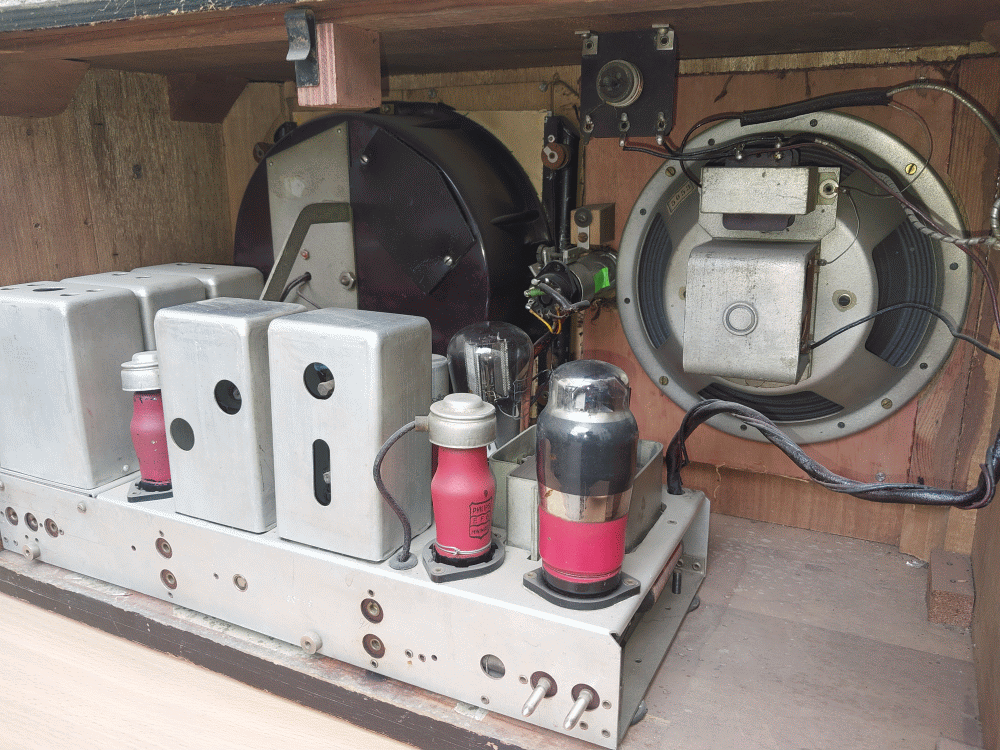

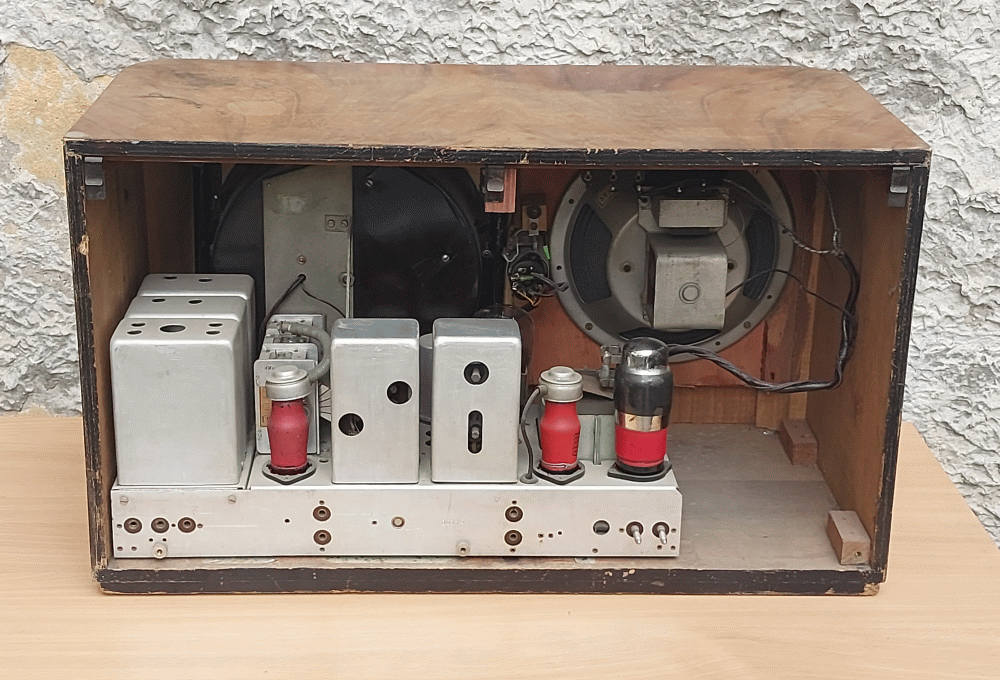

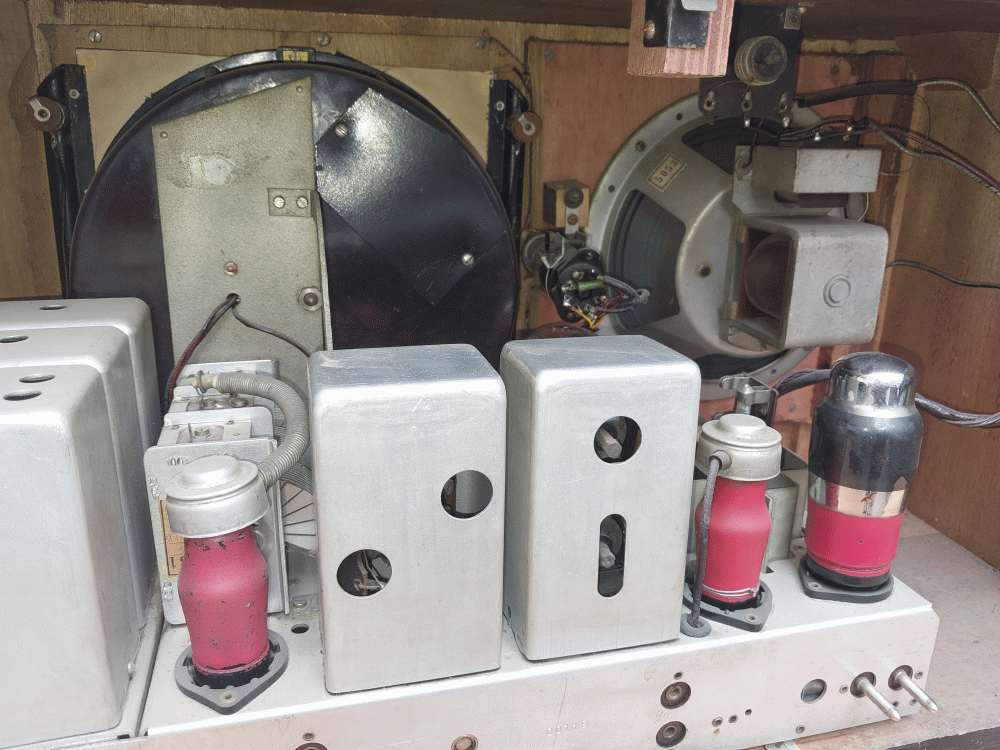

На внутренних фотографиях хорошо виден оригинальный механизм географической шкалы с крупным вращающимся барабаном. Именно этот узел являлся одним из самых сложных элементов конструкции и обеспечивал работу знаменитой карты Европы.
Также сохранился оригинальный электродинамический громкоговоритель с возбуждающей обмоткой. В отличие от современных динамиков с постоянным магнитом такая система одновременно использовалась как элемент фильтра блока питания. Подобное решение широко применялось в высококлассной радиотехнике 1930-х годов и обеспечивало хорошее качество звучания.
Особый интерес представляет и ламповый комплект аппарата. На одной из ламп хорошо читается маркировка Philips Miniwatt EF6, выпущенной одним из крупнейших европейских производителей радиоламп того времени.
Место модели в истории VEF
VEF LUX MD/38 стал одним из наиболее совершенных бытовых радиоприёмников довоенного предприятия. Он объединил лицензионную географическую шкалу Ingelen, современную супергетеродинную схему, индикатор настройки EM1 и характерный дизайн эпохи ар-деко.
Сегодня эта модель представляет интерес не только как редкий коллекционный аппарат, но и как яркий пример высокого уровня латвийского радиостроения конца 1930-х годов. Даже спустя почти девять десятилетий VEF LUX MD/38 остаётся одним из самых эффектных и узнаваемых радиоприёмников в истории завода VEF.
|
