Радиоприёмник СВД-9 (1938–1941)
СВД-9 — один из самых известных и наиболее совершенных советских ламповых радиоприёмников довоенного периода. Он выпускался Александровским радиозаводом №3 с 1938 года и стал вершиной развития знаменитой серии СВД. Благодаря высокой чувствительности, качественному звучанию, современному техническому уровню и надёжной конструкции аппарат быстро получил широкое распространение и заслужил репутацию одного из лучших бытовых радиоприёмников Советского Союза конца 1930-х годов.
Сегодня СВД-9 считается одной из самых узнаваемых моделей советской довоенной радиоаппаратуры и занимает достойное место практически в каждой серьёзной коллекции отечественных ламповых радиоприёмников.
История создания
История семейства СВД началась в 1936 году с выпуска первого приёмника СВД, разработанного на основе американской конструкции компании RCA. Однако уже через несколько лет советские инженеры значительно переработали первоначальную конструкцию.
СВД-9 стал дальнейшим развитием моделей СВД и СВД-М. К моменту его появления аппарат уже нельзя считать копией американского прототипа. Была существенно изменена электрическая схема, модернизирован усилитель низкой частоты, переработаны многие конструктивные узлы, улучшена технология производства и создан совершенно новый внешний облик. В результате появился самостоятельный советский радиоприёмник высокого класса, вобравший в себя опыт нескольких лет развития отечественного радиостроения.
Конструкция

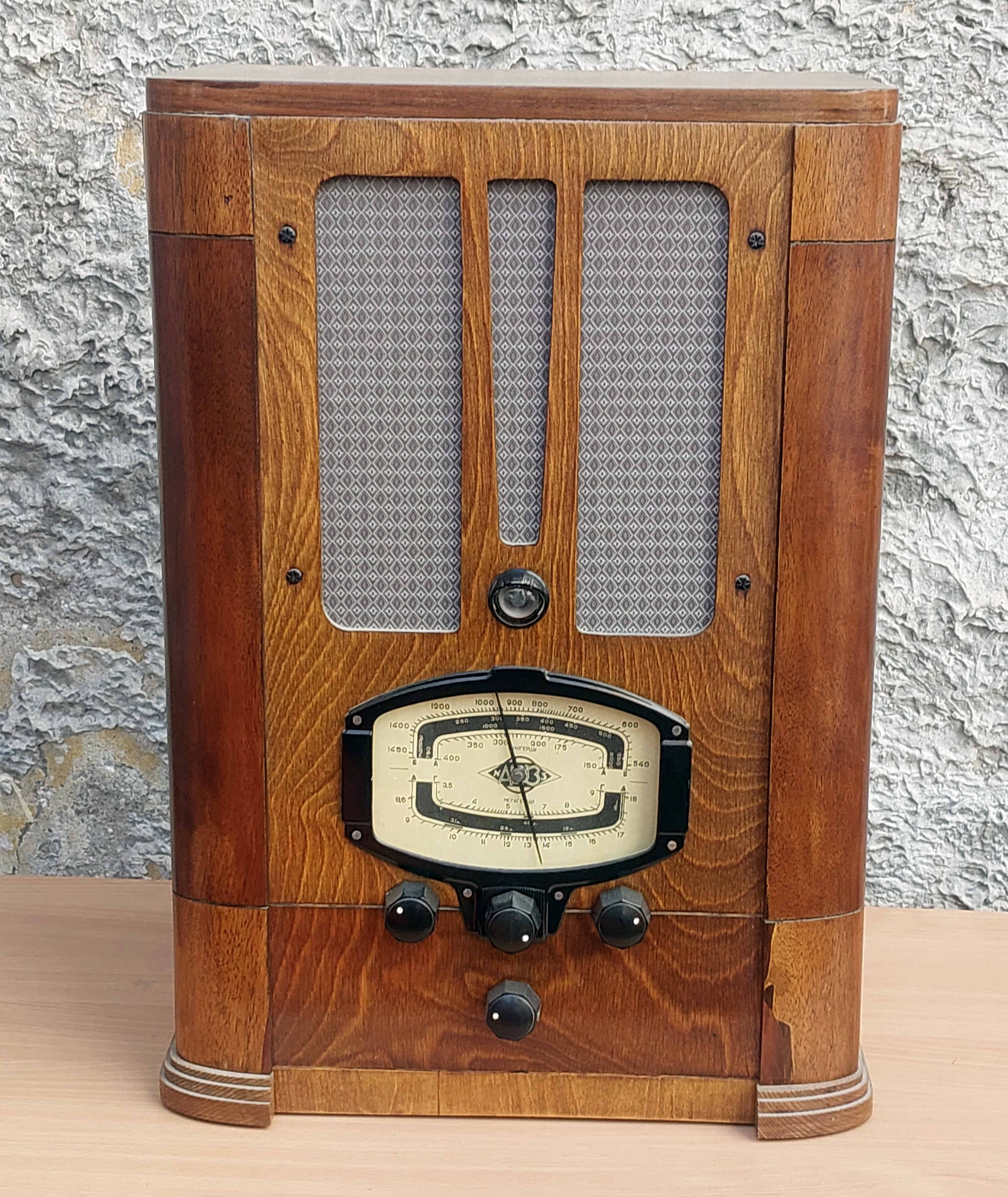

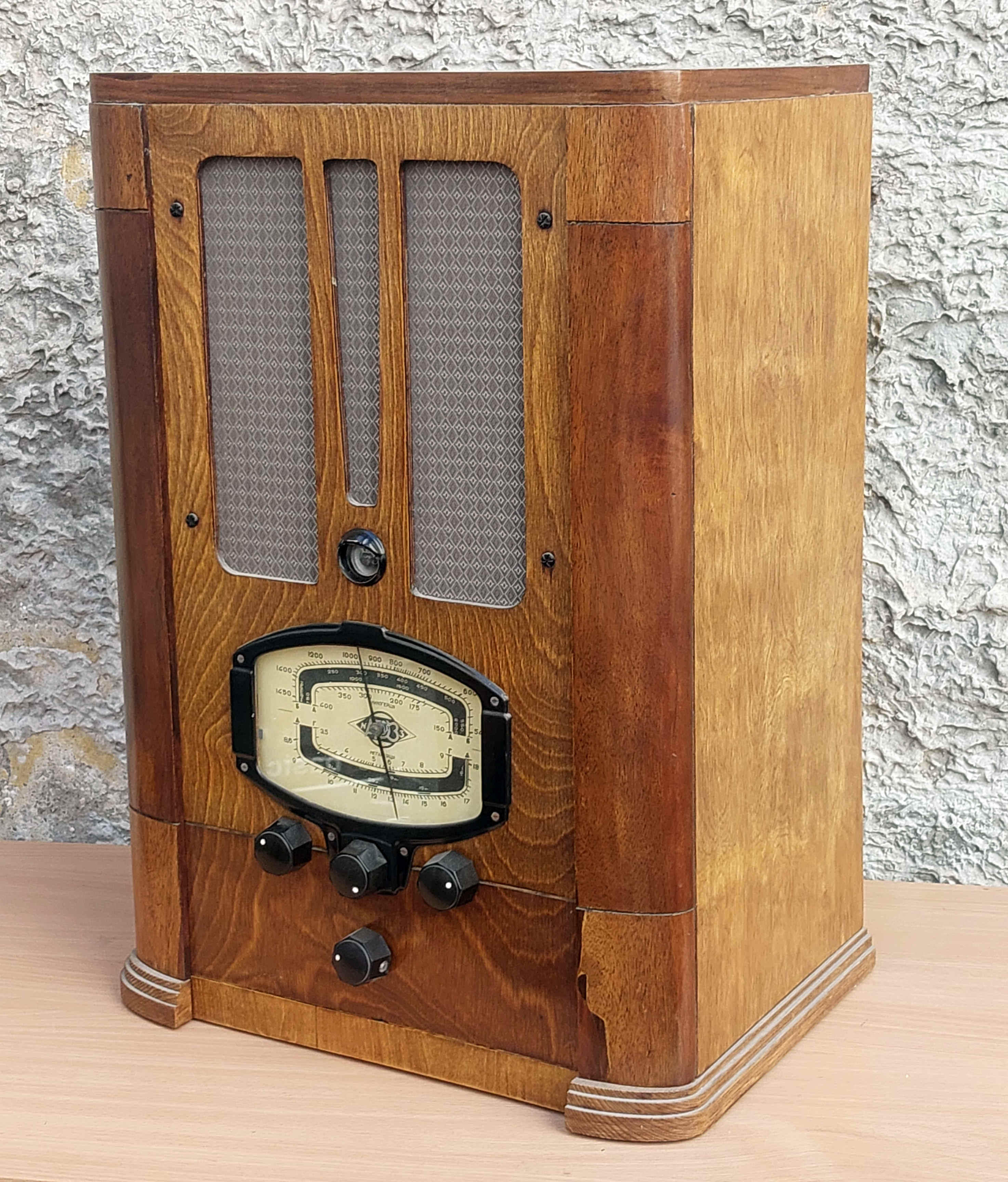

СВД-9 выполнен в массивном деревянном корпусе, облицованном натуральным шпоном различных оттенков. В его оформлении сочетаются строгие геометрические линии и характерные для конца 1930-х годов элементы декоративного оформления. Несмотря на достаточно простую форму корпуса, аппарат выглядит очень солидно и производит впечатление дорогого изделия.

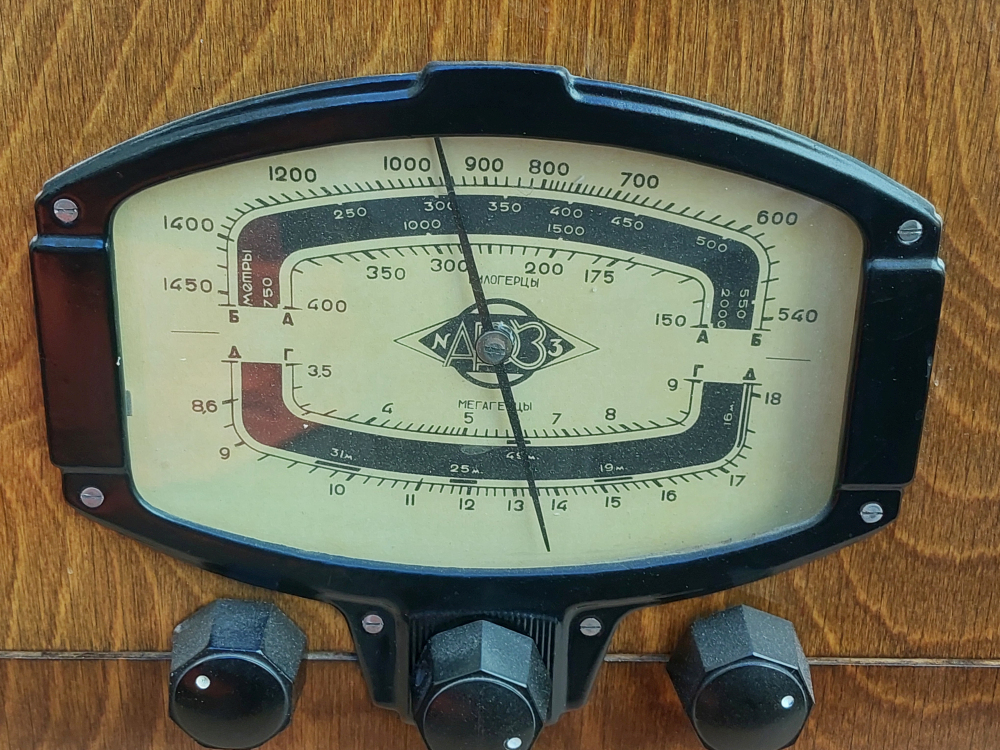

Главной особенностью ранних СВД-9 является оригинальная овальная шкала настройки, ставшая одной из самых узнаваемых деталей этой модели. Над шкалой расположен оптический индикатор настройки — знаменитый «магический глаз», значительно облегчавший точную настройку на радиостанции.
На передней панели размещены четыре ручки управления. Они позволяют переключать диапазоны, выполнять настройку, регулировать громкость и тембр звучания, а также включать питание аппарата.
Технические особенности
СВД-9 представляет собой девятиламповый всеволновый супергетеродин с промежуточной частотой 445 кГц. Приёмник принимает длинные, средние и два коротковолновых диапазона, обеспечивая уверенный приём как местных, так и удалённых радиостанций.
Особое внимание было уделено качеству звучания. Двухтактный выходной усилитель на лампах 6Л6 развивает мощность около 7 Вт, что в сочетании с крупным динамиком обеспечивает насыщенный и чистый звук. Для бытового радиоприёмника конца 1930-х годов такие характеристики считались весьма высокими.
Комплект радиоламп
6А8 — преобразователь частоты
6К7 — усилитель высокой частоты
6К7 — усилитель промежуточной частоты
6Х6 — детектор и автоматическая регулировка усиления
6Ф5 — предварительный усилитель низкой частоты
6Л6 — выходной усилитель
6Л6 — выходной усилитель
5Ц4 — кенотрон выпрямителя
6Е5 — оптический индикатор настройки («магический глаз»)
Наш экземпляр
Представленный в нашей коллекции СВД-9 относится к раннему выпуску и сохранил характерную овальную шкалу, устанавливавшуюся на первые серии этих приёмников. Аппарат прошёл профессиональную реставрацию, благодаря которой удалось вернуть ему первоначальный внешний вид, сохранив при этом максимальное количество оригинальных деталей.

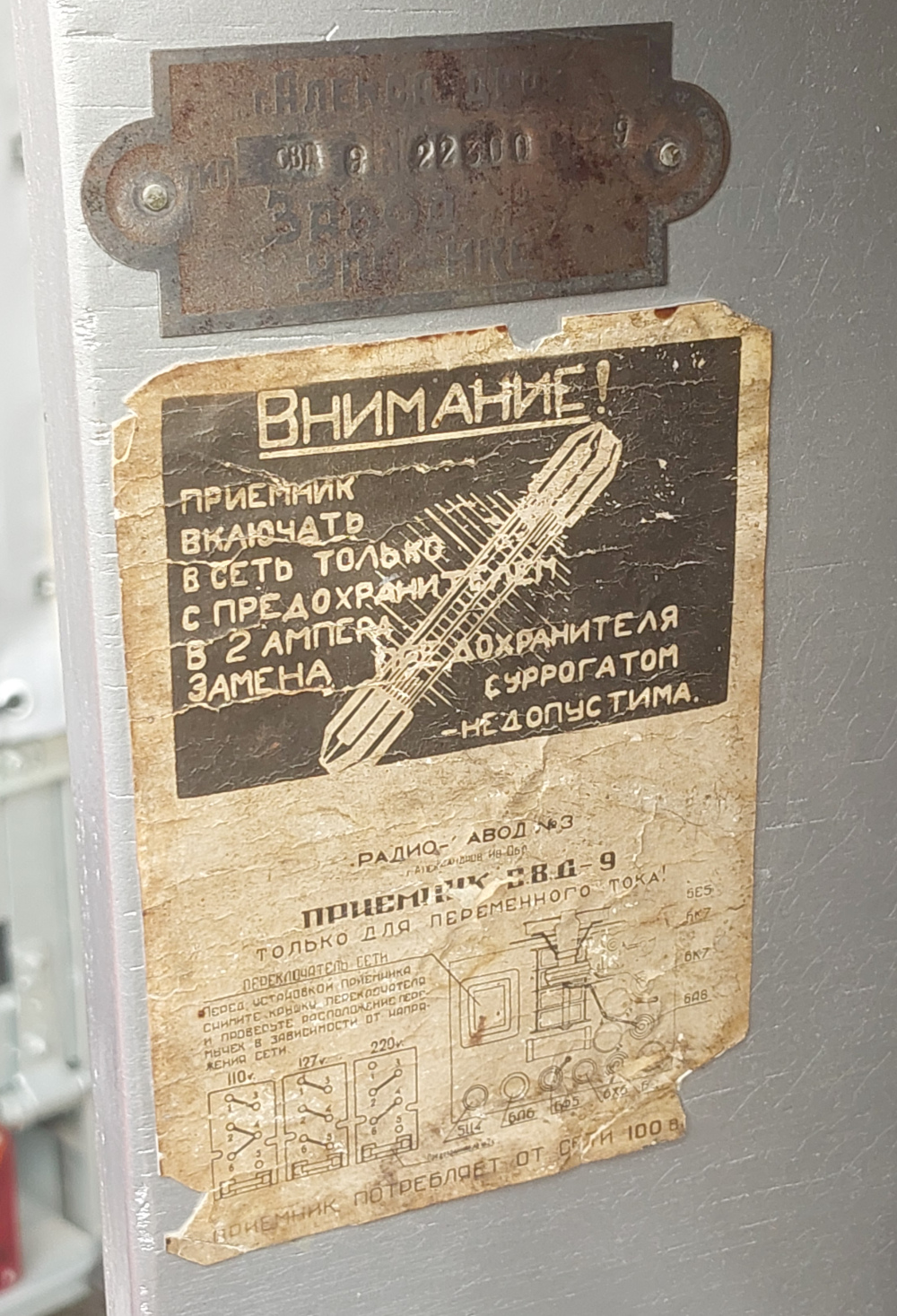

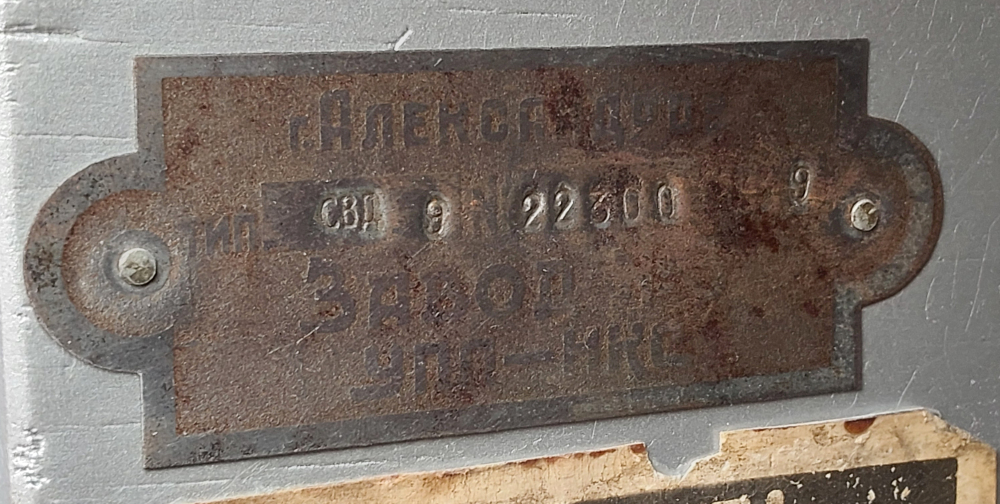

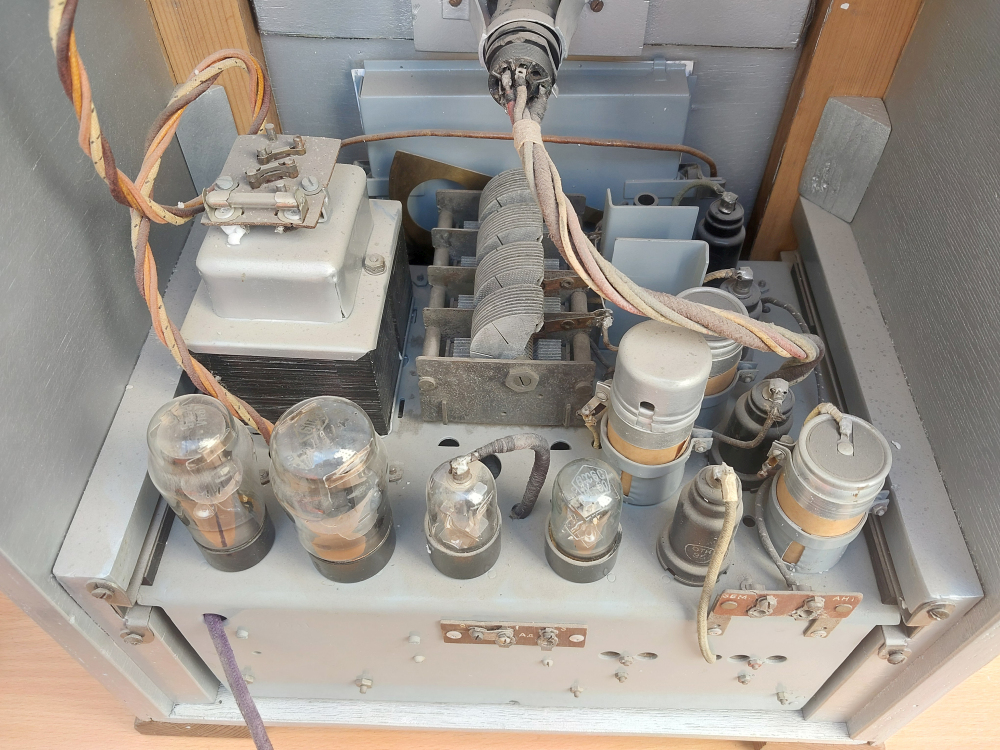

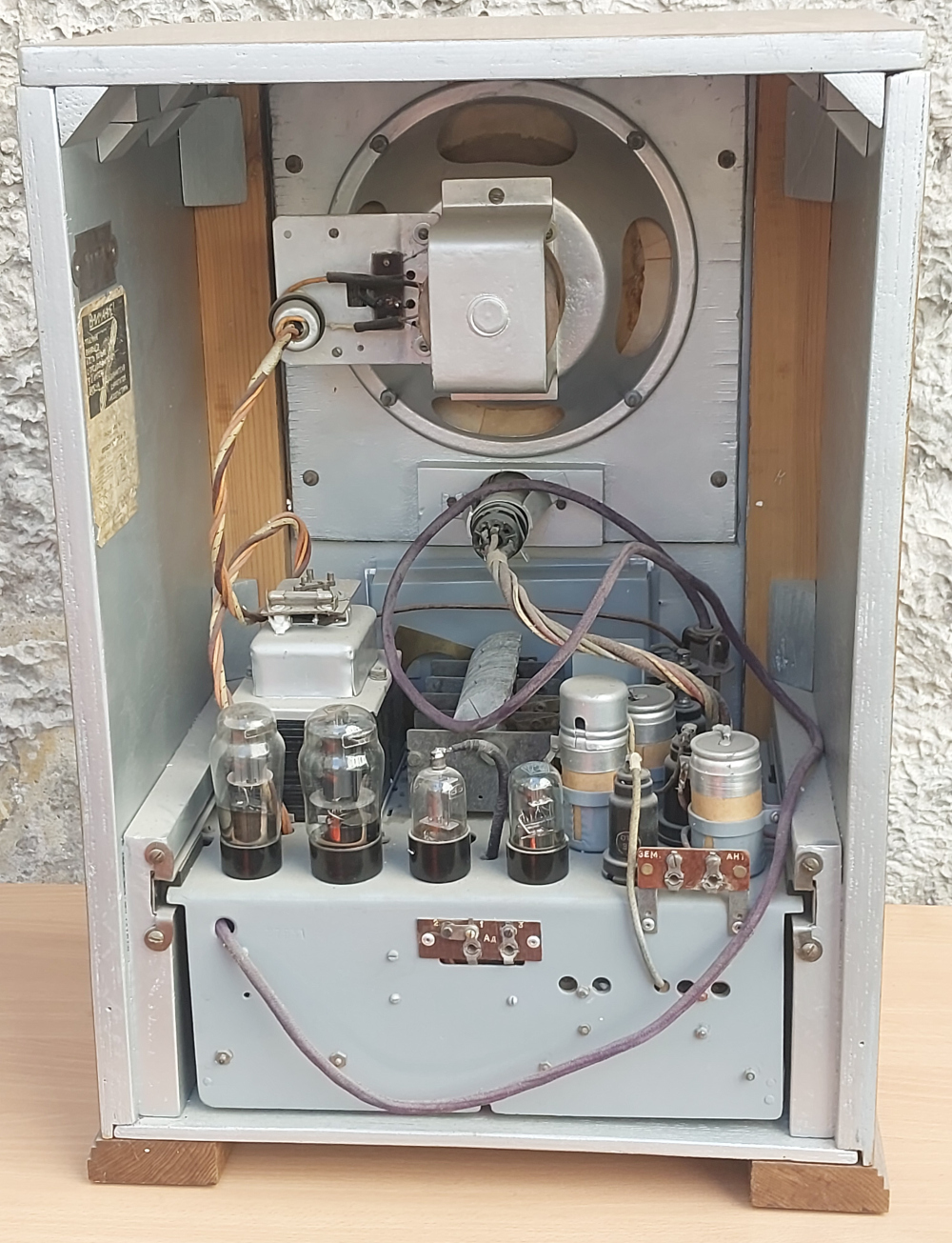

Корпус вновь приобрёл красивую текстуру натурального шпона и сегодня выглядит практически так же, как в конце 1930-х годов. Особую ценность представляет хорошо сохранившееся оригинальное шасси с большинством заводских узлов и деталей. Внутри корпуса сохранились заводская табличка Александровского радиозавода №3, информационные наклейки и другие элементы, редко встречающиеся на дошедших до наших дней экземплярах.
После реставрации радиоприёмник вновь стал достойным экспонатом нашей коллекции и наглядно демонстрирует высокий уровень советского радиостроения конца довоенной эпохи.
Интересные особенности СВД-9
Несмотря на массовое производство, СВД-9 существовал в нескольких вариантах исполнения. Наиболее ценятся среди коллекционеров ранние экземпляры 1938–1939 годов с характерной овальной шкалой настройки. Именно такой вариант считается наиболее красивым и наиболее полно отражает довоенный стиль оформления советской радиоаппаратуры.
В 1940 году внешний вид приёмника был модернизирован. Вместо овальной появилась более простая прямоугольная шкала, были изменены некоторые декоративные элементы корпуса и отдельные конструктивные узлы. Несмотря на одинаковое обозначение модели, ранние и поздние СВД-9 легко отличить друг от друга даже с первого взгляда.
Интересно, что СВД-9 стал одним из первых советских бытовых радиоприёмников высокого класса, оснащённых оптическим индикатором настройки («магическим глазом»). В конце 1930-х годов такая функция считалась признаком дорогого аппарата и значительно облегчала точную настройку на радиостанции.

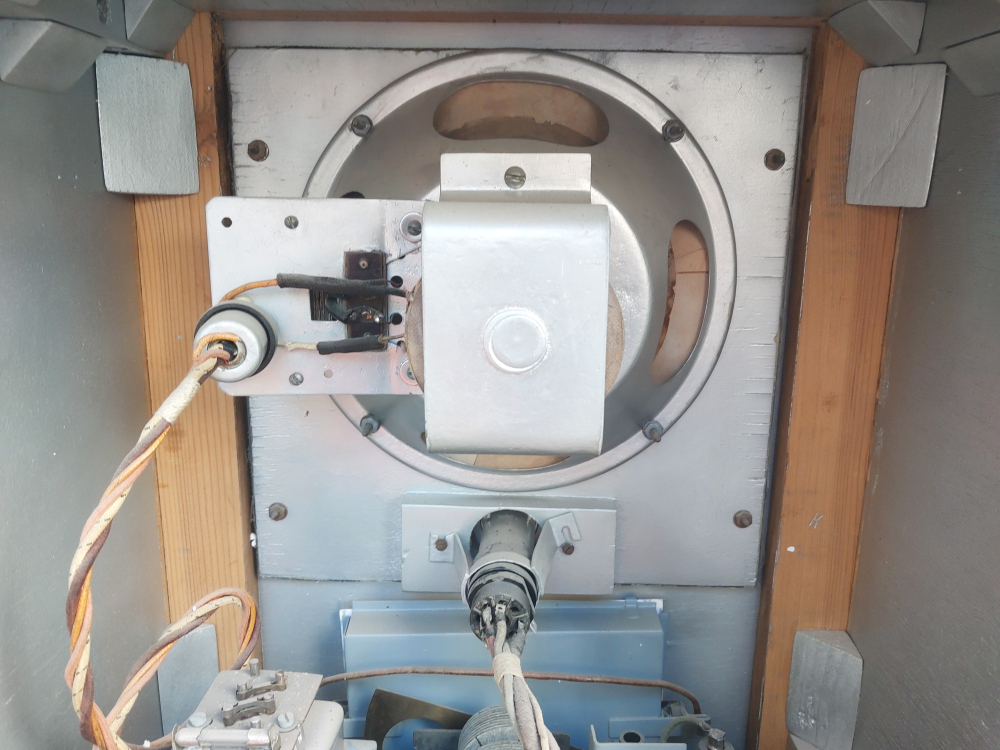

Благодаря мощному двухтактному усилителю на лампах 6Л6 и крупному электродинамическому громкоговорителю СВД-9 отличался насыщенным и чистым звучанием. Даже сегодня полностью исправный аппарат способен приятно удивить качеством воспроизведения музыки.
После начала Великой Отечественной войны выпуск СВД-9 был прекращён, поэтому до наших дней сохранилось значительно меньше экземпляров, чем было изготовлено до 1941 года. Особенно редко встречаются приёмники, сохранившие оригинальный корпус, заводские наклейки, шильдик и комплект родных деталей.
Интересные особенности СВД-9
Несмотря на массовое производство, СВД-9 существовал в нескольких вариантах исполнения. Наиболее ценятся среди коллекционеров ранние экземпляры 1938–1939 годов с характерной овальной шкалой настройки. Именно такой вариант считается наиболее красивым и наиболее полно отражает довоенный стиль оформления советской радиоаппаратуры.
В 1940 году внешний вид приёмника был модернизирован. Вместо овальной появилась более простая прямоугольная шкала, были изменены некоторые декоративные элементы корпуса и отдельные конструктивные узлы. Несмотря на одинаковое обозначение модели, ранние и поздние СВД-9 легко отличить друг от друга даже с первого взгляда.
Интересно, что СВД-9 стал одним из первых советских бытовых радиоприёмников высокого класса, оснащённых оптическим индикатором настройки («магическим глазом»). В конце 1930-х годов такая функция считалась признаком дорогого аппарата и значительно облегчала точную настройку на радиостанции.
Благодаря мощному двухтактному усилителю на лампах 6Л6 и крупному электродинамическому громкоговорителю СВД-9 отличался насыщенным и чистым звучанием. Даже сегодня полностью исправный аппарат способен приятно удивить качеством воспроизведения музыки.
После начала Великой Отечественной войны выпуск СВД-9 был прекращён, поэтому до наших дней сохранилось значительно меньше экземпляров, чем было изготовлено до 1941 года. Особенно редко встречаются приёмники, сохранившие оригинальный корпус, заводские наклейки, шильдик и комплект родных деталей.
Почему СВД-9 любят коллекционеры
СВД-9 считается одной из самых удачных моделей советского довоенного радиостроения. В отличие от многих более ранних приёмников, он сочетает современную по меркам конца 1930-х годов электрическую схему, высокое качество изготовления, отличное звучание и выразительный внешний вид. Именно поэтому многие коллекционеры начинают знакомство с советскими довоенными радиоприёмниками именно с этой модели.
Особой популярностью пользуются ранние экземпляры с овальной шкалой, так как они выпускались относительно недолго и считаются наиболее эффектными с точки зрения дизайна. Хорошо сохранившийся или профессионально отреставрированный СВД-9 сегодня является украшением любой коллекции советской радиоаппаратуры.
Место модели в истории
СВД-9 стал последним и наиболее совершенным представителем довоенного семейства СВД. В нём были объединены все основные достижения советских инженеров, накопленные за несколько лет развития этой серии. Высокая чувствительность, качественный звук, наличие оптического индикатора настройки, мощного двухтактного усилителя и современной для своего времени конструкции сделали этот радиоприёмник одним из лучших бытовых аппаратов, выпускавшихся в СССР перед Великой Отечественной войной.
Сегодня СВД-9 заслуженно считается классикой советского довоенного радиостроения. Благодаря удачному сочетанию технических характеристик, узнаваемому дизайну и большой исторической значимости он остаётся одним из самых популярных и востребованных радиоприёмников среди коллекционеров.
|
