Радиоприёмник ЭЧС-3 в нашей коллекции
В нашей коллекции присутствует один из самых интересных советских радиоприёмников первой половины 1930-х годов — ЭЧС-3. Эта модель выпускалась Московским электромеханическим заводом имени Орджоникидзе (бывший завод «Мосэлектрик») и стала одним из первых массовых бытовых сетевых радиоприёмников Советского Союза.
ЭЧС-3 относится к тому периоду, когда отечественная радиопромышленность только начинала переходить от простых детекторных и батарейных приёмников к полноценным бытовым ламповым аппаратам, рассчитанным на работу непосредственно от электрической сети. Благодаря этому модель занимает важное место в истории советского радиостроения.
История модели
Название ЭЧС-3 расшифровывается как «Экранированный Четырёхламповый Сетевой». В основе конструкции лежал приёмник прямого усиления с регенерацией. Несмотря на то что уже в середине 1930-х годов более совершённые супергетеродинные схемы постепенно начали вытеснять подобные конструкции, в начале десятилетия ЭЧС-3 считался современным и достаточно совершенным бытовым аппаратом.
Одной из главных особенностей модели стало применение экранированных ламп, что позволило повысить устойчивость работы и уменьшить вероятность самовозбуждения приёмника. Для своего времени это было заметным техническим преимуществом.
Приёмник рассчитан на питание от сети переменного тока напряжением 110, 127 или 220 В и предназначен для приёма радиостанций в диапазонах длинных и средних волн.
Набор ламп:
- СО-124
- СО-118
- УО-104
- СО-124
- ВО-116

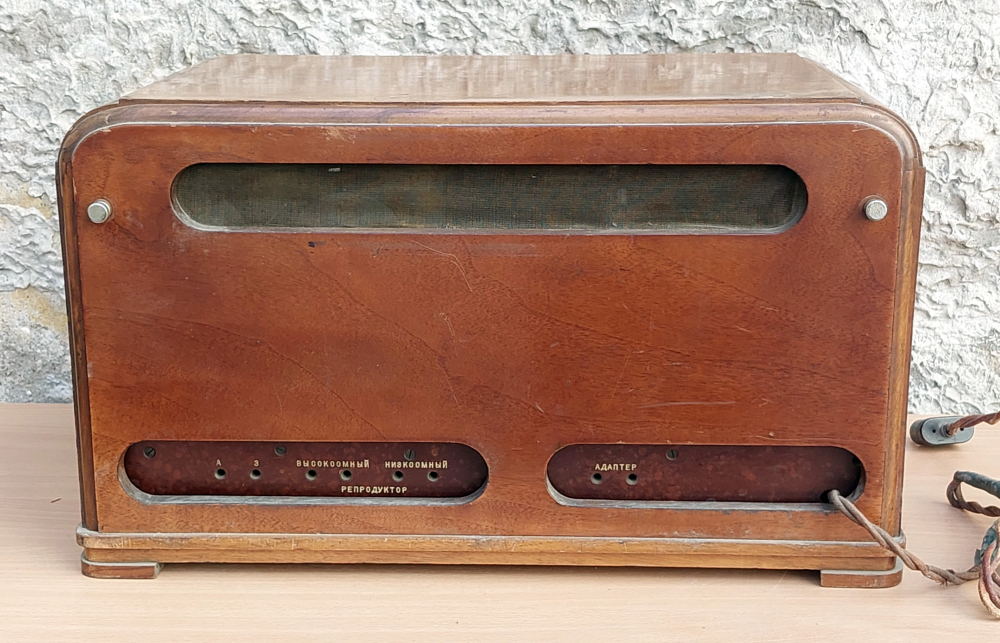

Выходной каскад работал на электродинамический громкоговоритель, а на задней панели предусматривались выводы для подключения внешней антенны, заземления, громкоговорителя различных сопротивлений и адаптера.
По своему назначению ЭЧС-3 являлся сравнительно простым бытовым радиоприёмником, однако именно такие модели во многом определили развитие массового советского радиовещания начала 1930-х годов.
Конструкция

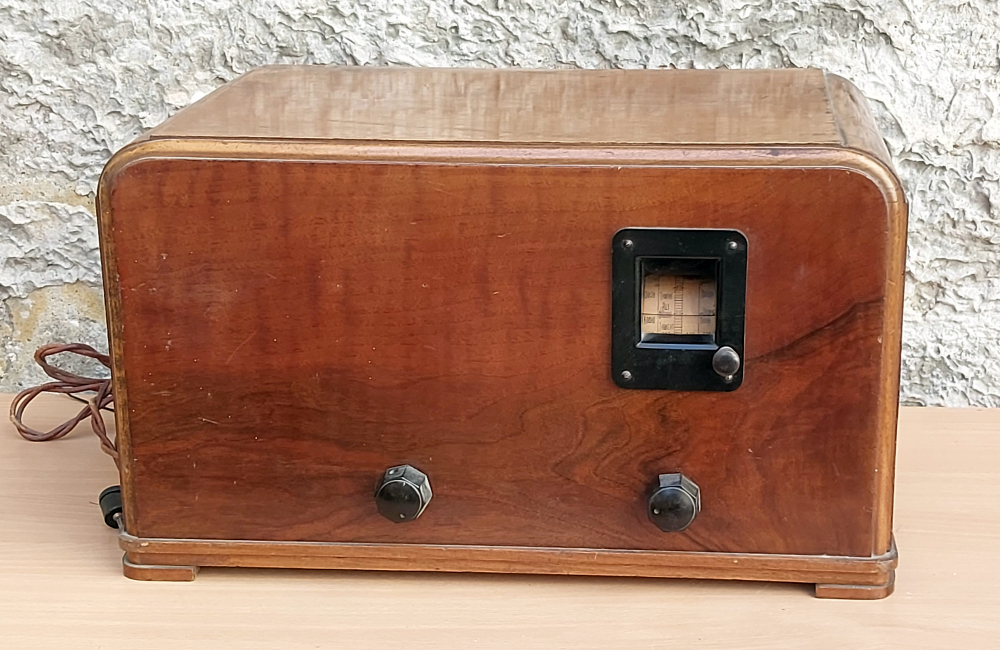

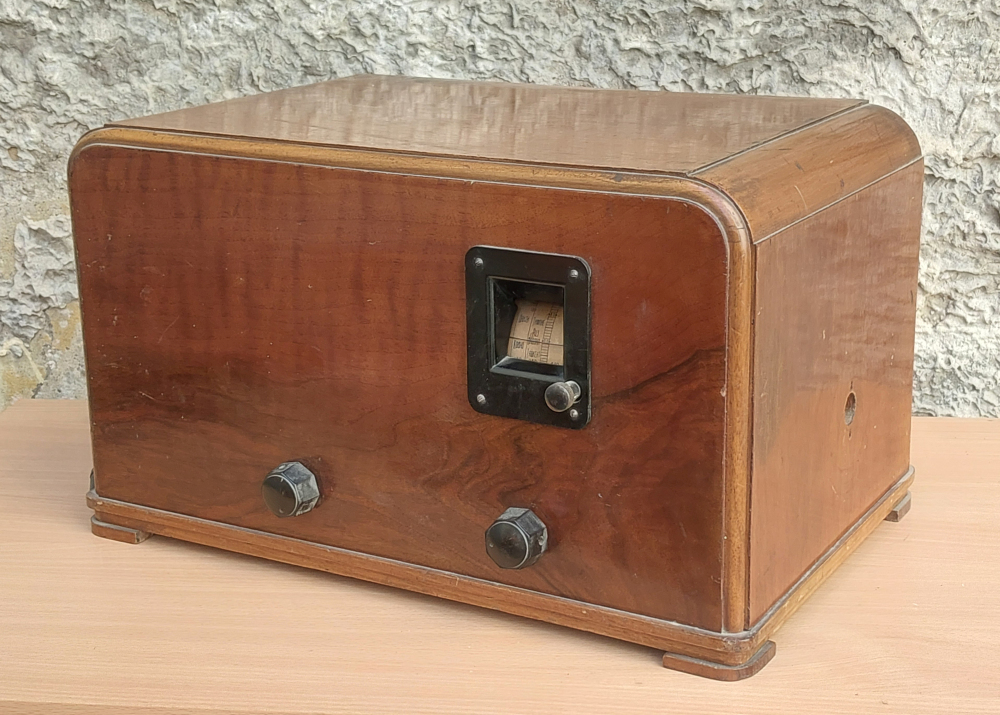

Внешне ЭЧС-3 заметно отличается от более поздних советских радиоприёмников. Вместо большой декоративной шкалы здесь используется небольшое окно настройки, расположенное в правой части передней панели. На шкале нанесены названия крупнейших городов Советского Союза и Европы, что было характерно для радиоприёмников начала 1930-х годов.
Корпус имеет строгие формы с плавно закруглёнными углами и практически лишён декоративных украшений. Основное внимание конструкторы уделили не внешнему оформлению, а надёжности и простоте конструкции.
Наш экземпляр
Наш экземпляр ЭЧС-3 сохранился в очень хорошем и, что особенно важно, практически полностью оригинальном состоянии. За прошедшие десятилетия радиоприёмник практически не подвергался серьёзным переделкам, благодаря чему до наших дней дошли не только оригинальный корпус, но и практически всё заводское шасси.

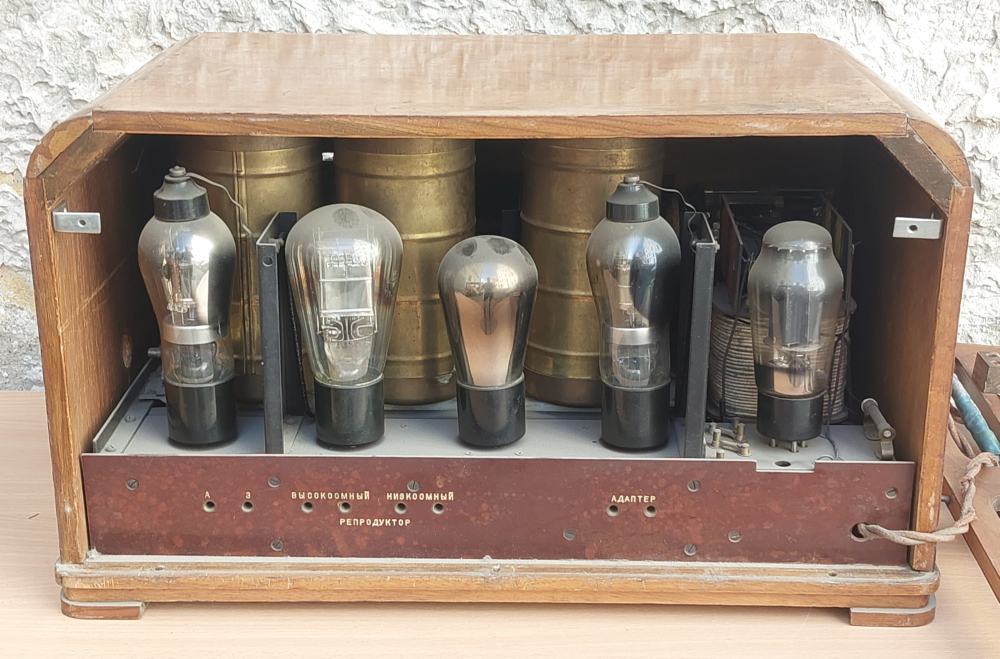

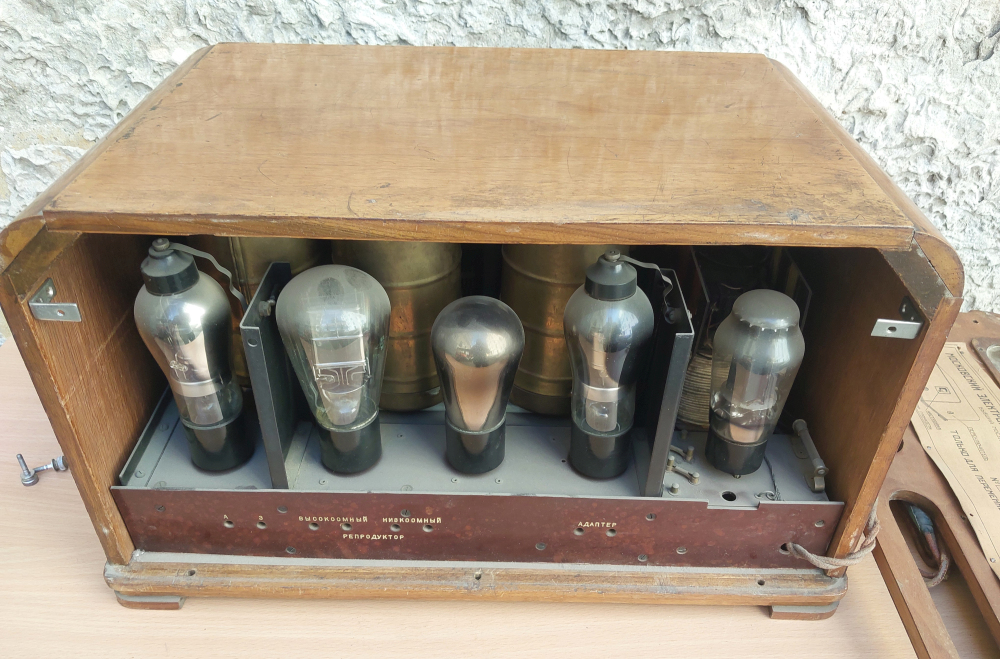

Внутри сохранились оригинальные экранные кожухи высокочастотных каскадов, силовой трансформатор, блок переменных конденсаторов и большинство остальных деталей. Также установлен полный комплект радиоламп, соответствующий заводской комплектации.

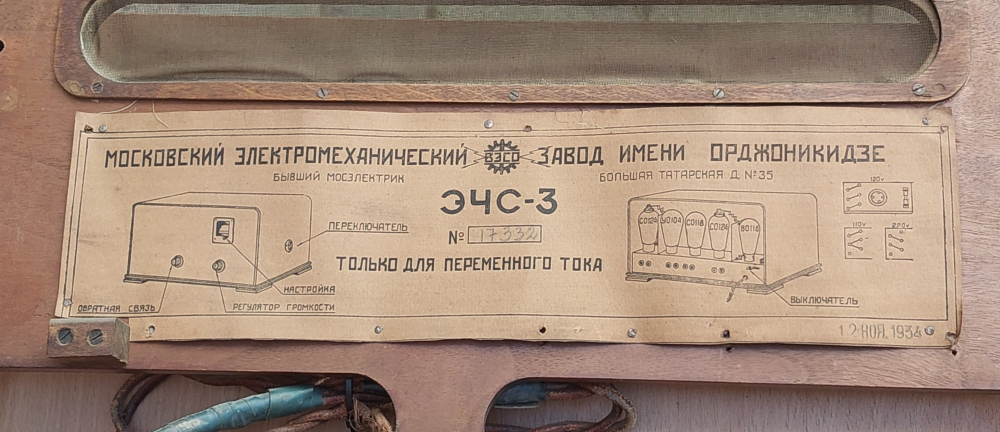

Особый интерес представляет задняя крышка. На её внутренней стороне сохранилась оригинальная заводская инструкция по эксплуатации с указанием органов управления, схемы подключения к сети напряжением 110, 127 и 220 В, перечня применяемых радиоламп и схемы подключения внешних устройств.
Кроме того, на инструкции имеется заводская дата — 12 ноября 1934 года. Вероятнее всего, она соответствует времени изготовления нашего экземпляра, что позволяет достаточно точно определить его возраст. Подобные заводские инструкции крайне редко сохраняются в столь хорошем состоянии и значительно повышают историческую и коллекционную ценность радиоприёмника.

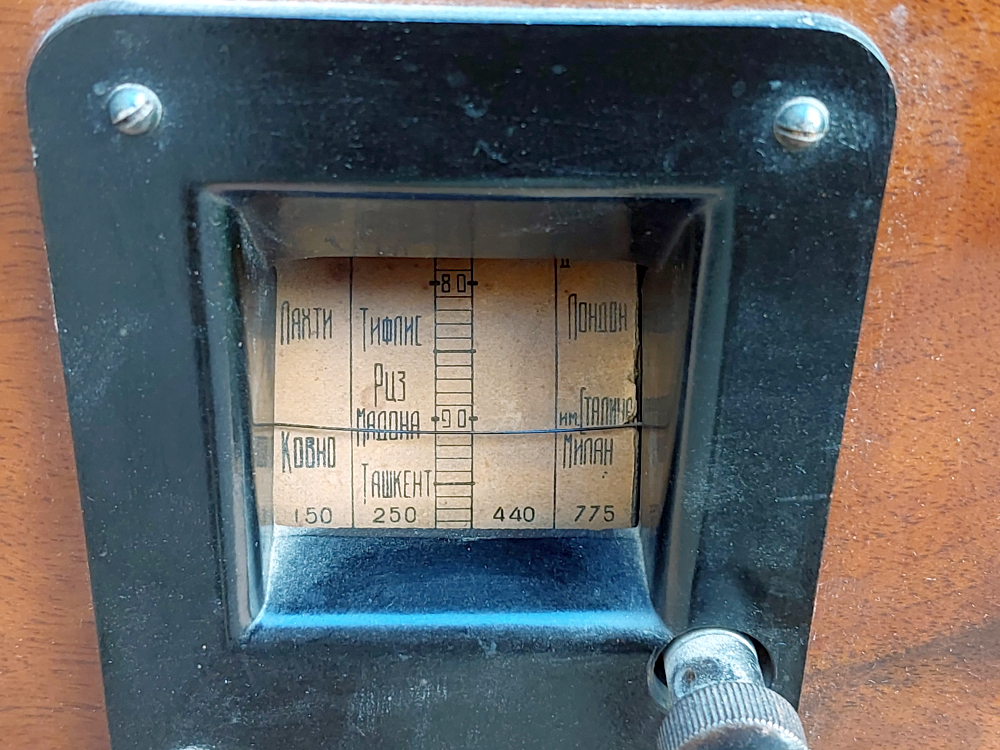

Небольшая шкала настройки также прекрасно сохранилась. На ней можно увидеть названия крупнейших городов Советского Союза и Европы, по которым владельцы ориентировались при настройке радиостанций. Такие шкалы являются характерной особенностью самых ранних советских сетевых радиоприёмников.
Особенно приятно, что наш ЭЧС-3 не подвергался глубокой косметической реставрации. Корпус сохранил естественную патину времени, а большинство деталей остаются именно теми, которые были установлены на заводе почти девяносто лет назад. Именно такая естественная сохранность представляет наибольший интерес для коллекционеров и позволяет увидеть радиоприёмник практически таким, каким он покинул завод в середине 1930-х годов.
Место модели в истории
Сегодня ЭЧС-3 относится к числу наиболее интересных советских бытовых радиоприёмников первой половины 1930-х годов. Он появился раньше знаменитых СВД, Т-35, РИС-35 и многих других моделей, став одним из первых массовых сетевых радиоприёмников СССР.
Именно такие аппараты заложили основу дальнейшего развития отечественной радиопромышленности. Поэтому ЭЧС-3 представляет интерес не только как редкий коллекционный экспонат, но и как важная страница истории советского радио.
|
