Philco Model 70 Cathedral (1931–1932)
Philco Model 70 является одним из наиболее известных американских радиоприёмников начала 1930-х годов. Модель была представлена компанией Philco в 1931 году и быстро стала одной из самых популярных на рынке США. Благодаря удачному сочетанию современных технических решений, качественного звучания и доступной цены приёмник пользовался большим спросом даже в непростые годы Великой депрессии.
Сегодня Philco 70 считается одним из символов американской радиопромышленности первой половины 1930-х годов. Особенно известна версия в так называемом корпусе Cathedral («собор»), получившая своё название благодаря характерной арочной форме, напоминающей готические церковные окна.
Основная часть нашей коллекции посвящена довоенной радиоаппаратуре Латвии, поэтому зарубежные модели представлены в ней лишь в качестве редких исключений. На сегодняшний день американских радиоприёмников в коллекции всего два. Одним из них является представленный здесь
Philco Model 70, приобретённый нами на аукционе eBay спустя почти столетие после своего выпуска. Второй американский аппарат —
RCA 143, который находится в Латвии ещё с 1930-х годов и представляет интерес как свидетельство проникновения американской радиотехники на латвийский рынок межвоенного периода.
Конструкция корпуса

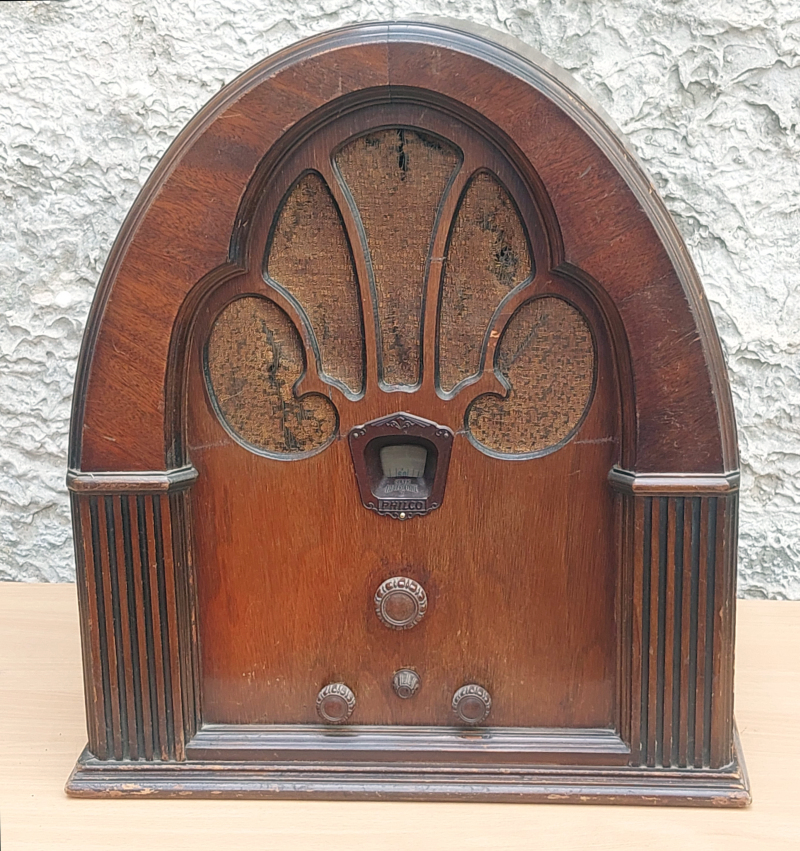

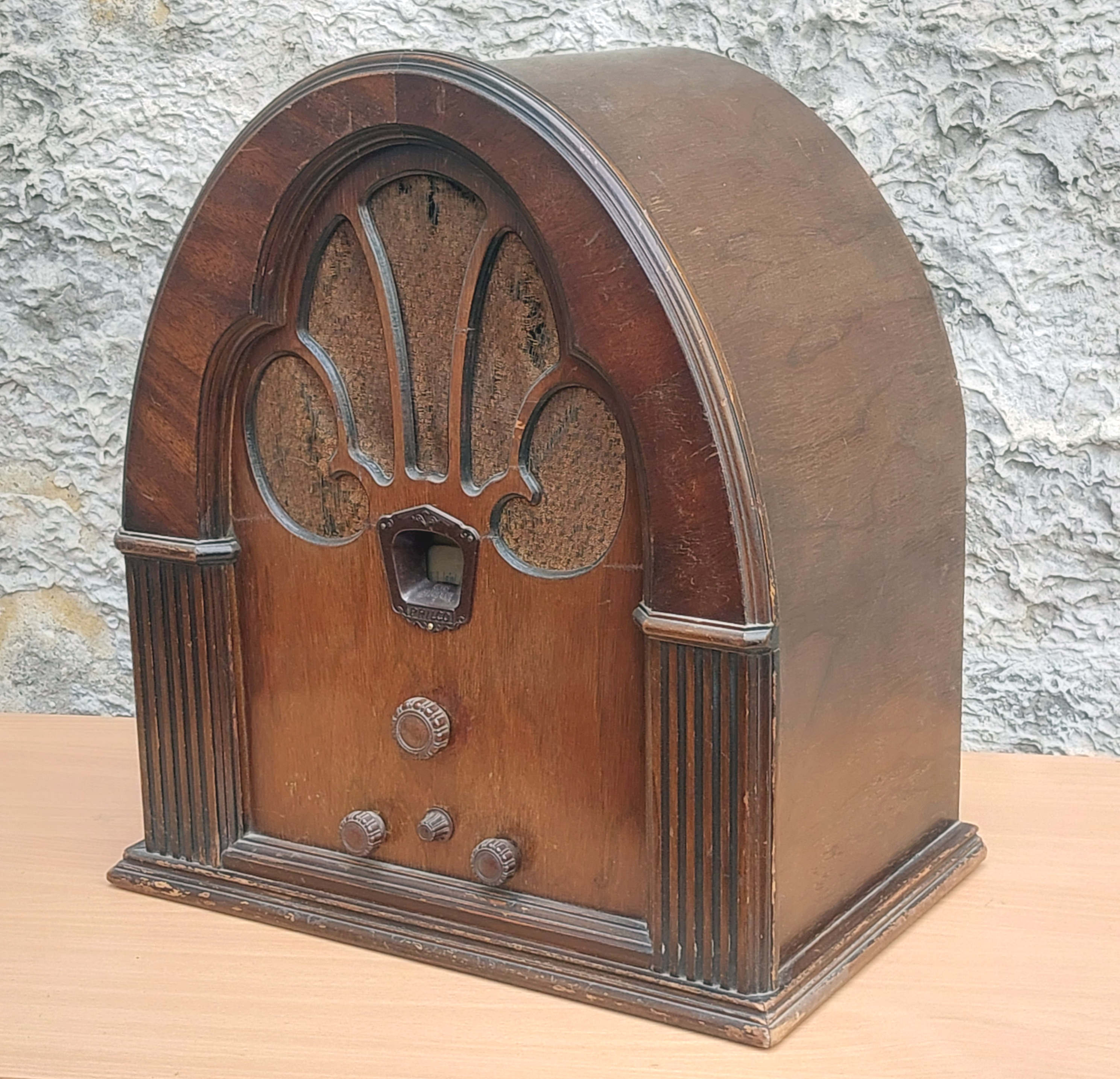

Корпус радиоприёмника изготовлен из дерева и облицован шпоном ореха. Главной особенностью внешнего оформления является высокая арочная форма корпуса и декоративная решётка громкоговорителя, выполненная в стиле готических витражей. Такое оформление стало визитной карточкой многих американских радиоприёмников начала 1930-х годов.
В верхней части передней панели расположена небольшая шкала настройки, а органы управления вынесены в нижнюю часть корпуса. Несмотря на сравнительно компактные размеры, аппарат выглядит весьма внушительно и хорошо отражает вкусы американских покупателей того времени.
Электрическая схема
Philco Model 70 представляет собой семиламповый супергетеродин, что по состоянию на 1931 год являлось весьма современным техническим решением. Использование супергетеродинной схемы обеспечивало высокую чувствительность и хорошую избирательность приёма по сравнению с более ранними приёмниками прямого усиления.
Аппарат предназначался для работы от сети переменного тока напряжением 115 вольт и потреблял около 80 ватт мощности. Для американского рынка начала 1930-х годов это был приёмник среднего и высокого класса, рассчитанный на требовательного покупателя.
Комплект ламп
24A — преобразователь частоты;
24A — усилитель промежуточной частоты;
24A — усилитель промежуточной частоты;
27 — детектор;
27 — предварительный усилитель низкой частоты;
47 — выходной усилитель мощности;
80 — кенотрон выпрямителя питания.
Подобный комплект ламп был характерен для американских супергетеродинов начала 1930-х годов и обеспечивал хорошие характеристики приёма и достаточно высокую выходную мощность.
Громкоговоритель

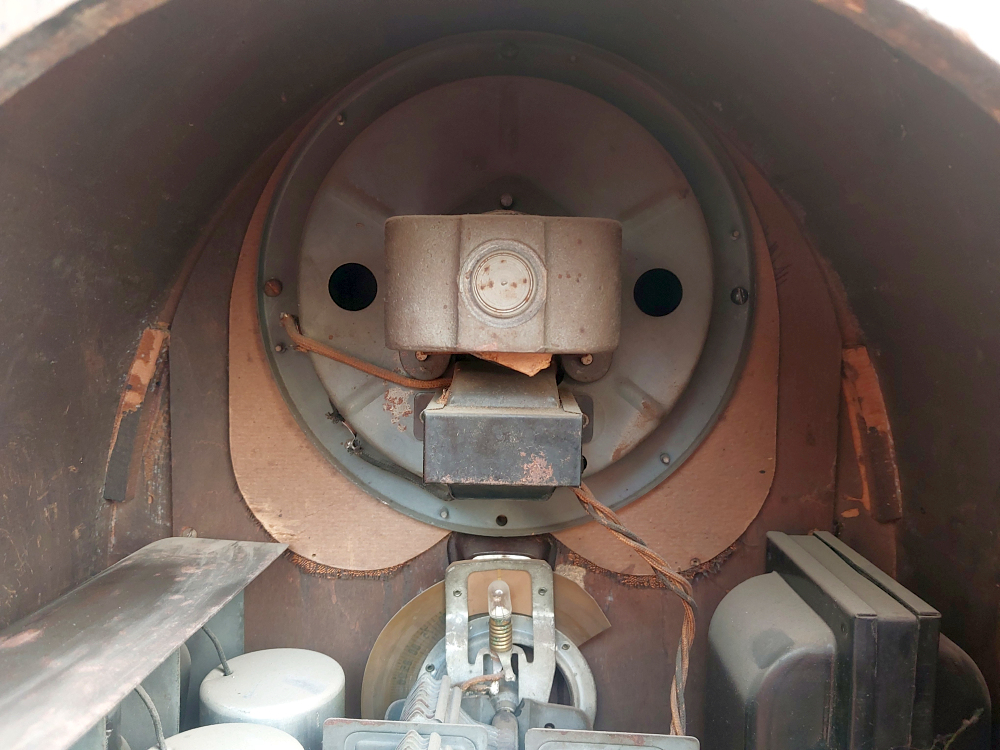

Приёмник оснащён крупным электродинамическим громкоговорителем с полевым магнитом. Выходной трансформатор установлен непосредственно на корзине динамика. Подобная конструкция широко применялась в высококачественных американских радиоприёмниках того времени.
Для улучшения качества звучания внутри корпуса использовалась специальная акустическая перегородка, направлявшая звуковые волны через декоративную решётку громкоговорителя. Благодаря этому аппарат обеспечивал насыщенное и достаточно громкое звучание.
Место модели в истории
Philco Model 70 считается одной из наиболее успешных моделей компании Philco и сыграл важную роль в популяризации супергетеродинных радиоприёмников в США. Миллионы американцев впервые познакомились с качественным радиовещанием именно благодаря таким аппаратам.
Сегодня Philco 70 относится к числу наиболее узнаваемых американских радиоприёмников первой половины XX века и является обязательным экспонатом многих зарубежных коллекций. Для коллекционеров старинной радиоаппаратуры эта модель стала своеобразным символом эпохи раннего радиовещания в Соединённых Штатах.
Наш экземпляр

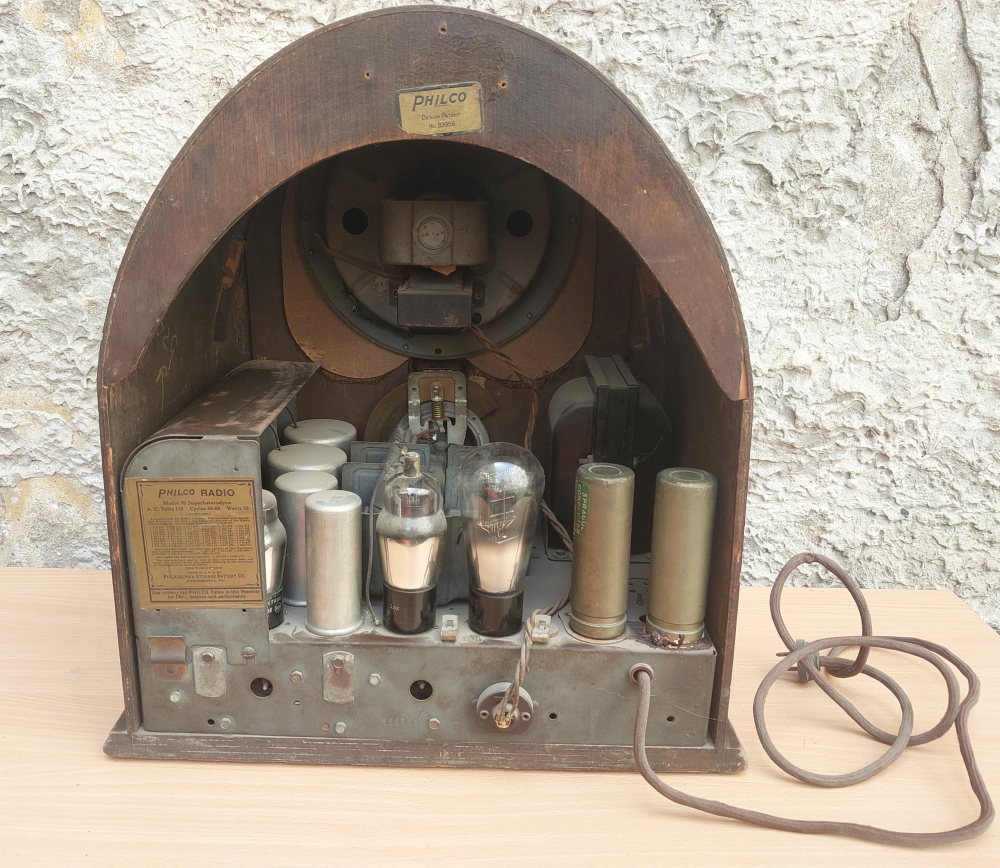

Данный экземпляр был приобретён нами на аукционе eBay и впоследствии доставлен в Латвию. Несмотря на возраст, приближающийся к столетию, радиоприёмник сохранил оригинальное шасси, динамик, заводскую табличку производителя и большинство основных деталей конструкции.

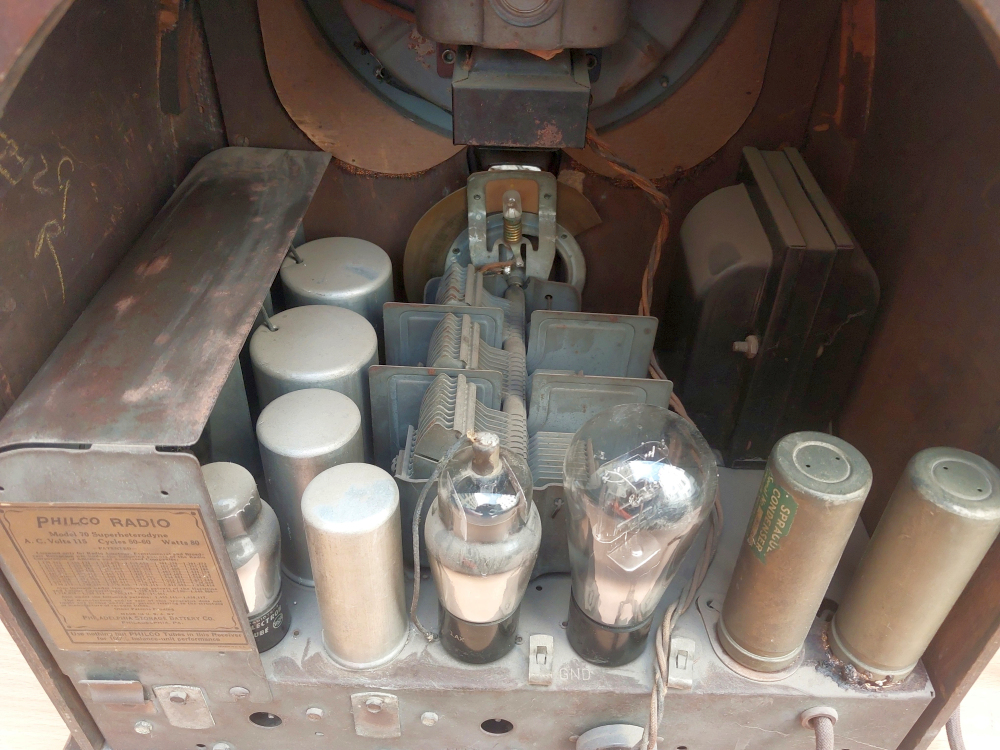

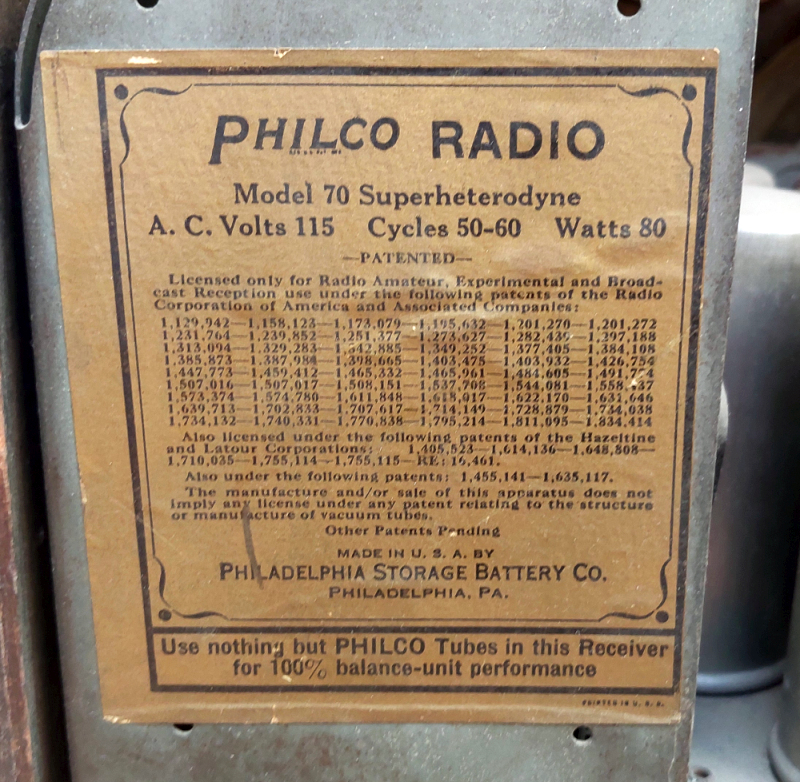

Особый интерес представляет хорошая сохранность внутренних узлов аппарата. На шасси сохранилась оригинальная заводская табличка Philco, а также большинство экранирующих кожухов и элементов конструкции. Благодаря этому приёмник позволяет наглядно познакомиться с особенностями американской радиотехники начала 1930-х годов.
|
