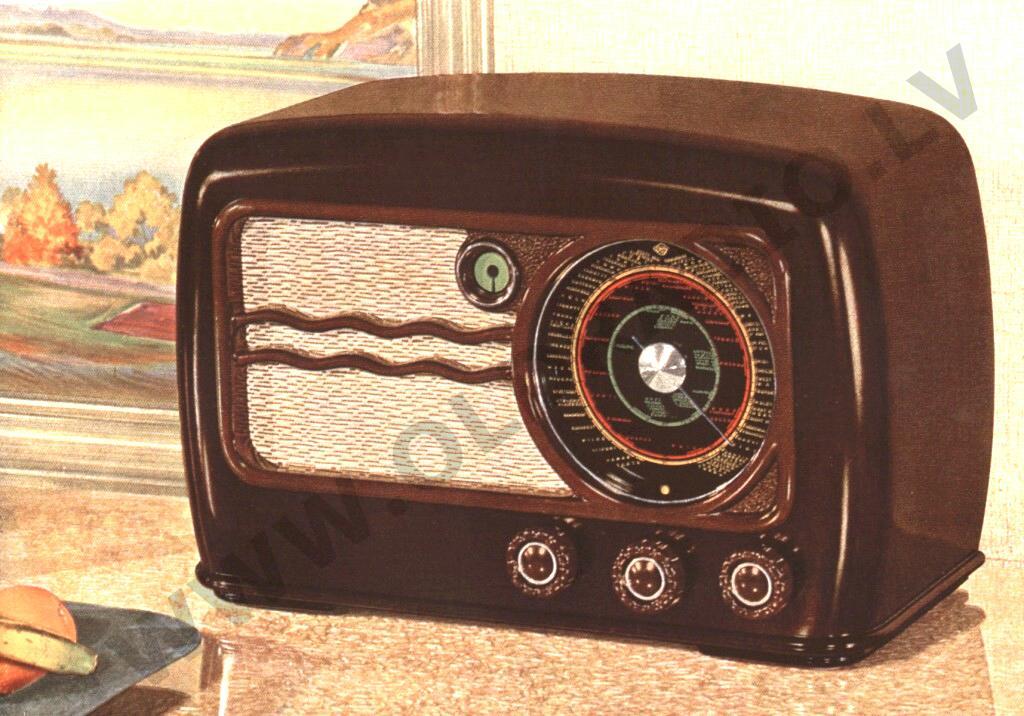

"VEF SUPER LM507"
-

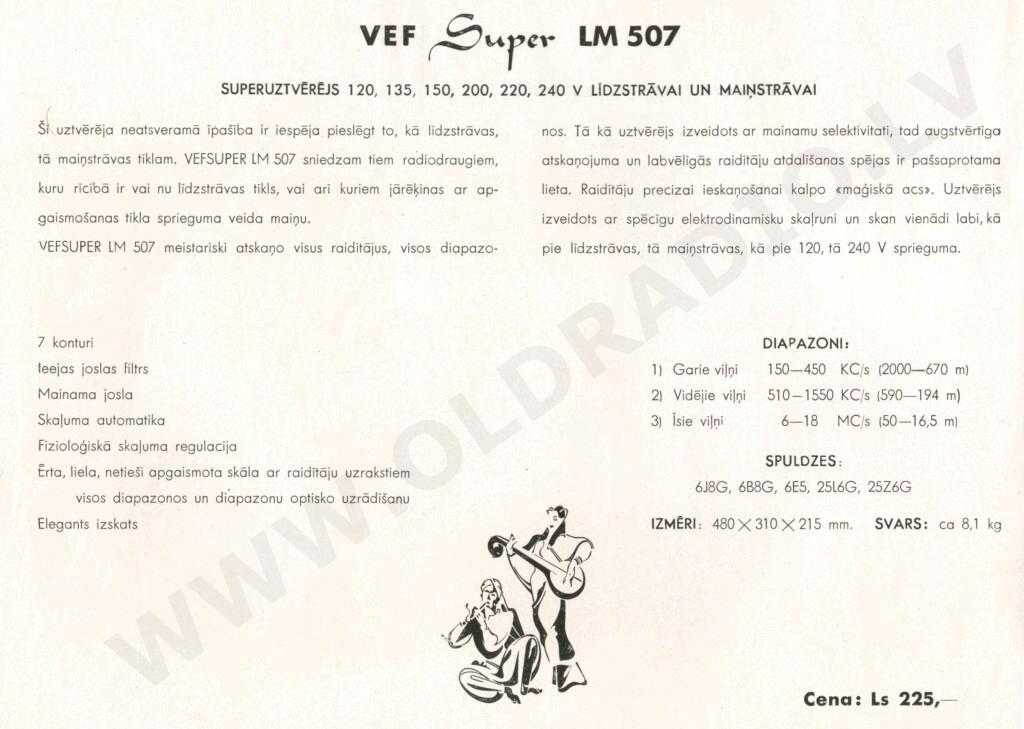

довольно редкая и
интересная модель вэфовского "круглошкальника" , которая
выпускалась с 39-го по 40-й
год прошлого века . Этот аппарат

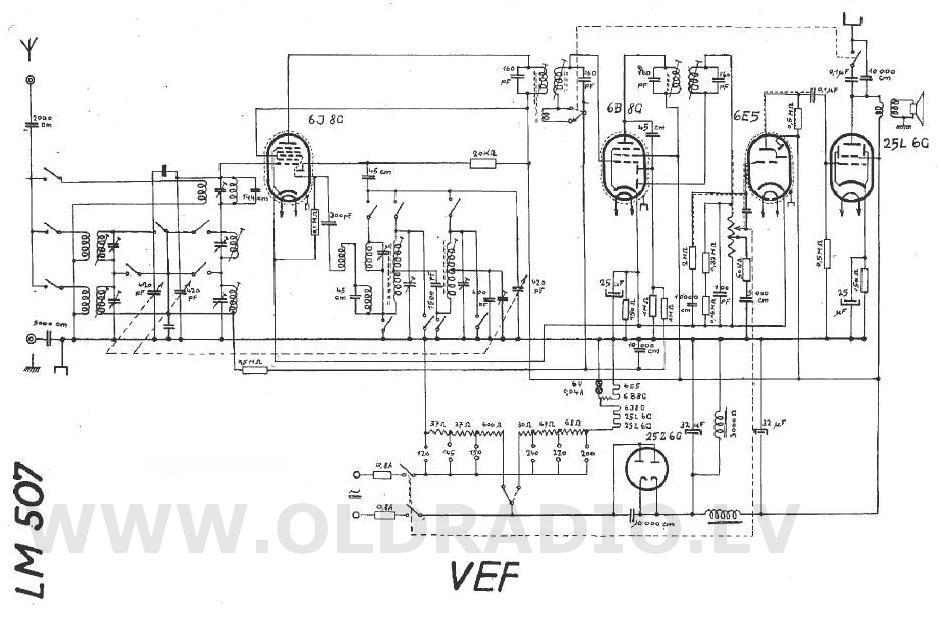

представляет из себя супергетеродинный радиоприемник
собранный на пяти радиолампах (
6J8G ,
6B8G ,
25L6G ,
25Z6G
,
6E5
) и был предназначен для работы в
сетях постоянных и переменных токов с напряжением в
120 , 135 , 150 , 200 , 220 , 240 вольт. Аппараты с
такой схемой питания выпускались в основном
для сельской местности, для хозяев водяных мельниц,
где стояло динамо, вырабатывающее постоянный ток
в 120 вольт.
Централизовано сеть постоянного тока в Латвии
до войны применялась только
в городе Лиепая. В Риге
было лишь несколько домов, так сказать, с автономным
питанием, где электричество вырабатывалось малой паровой
турбиной, установленной в паровой котельной.
Силовой
трансформатор у данной модели радиоприемника отсутствует, напряжение сети подается напрямую на кенотрон и нити накала радиоламп
, которые соединены в определенной последовательности между
собой , а
остаточное напряжение гасится через специальное
сопротивление , которое меняется с помощью
переключения фишки сзади радиоприемника , каждое
положение фишки соответствует определенному напряжению в
сети.
Доставшийся
мне экземпляр LM507-го был довольно
сильно замучан чисто визуально , но сохранил почти 100%
процентов своей оригинальности по схеме . Дело в том , что
такие аппараты чаще всего доходят до наших дней в уже
"обрезанном" состоянии , т.к. из них выкидывались " севшие "
радиолампы с 25-ти вольтовым накалом , врезали в шасси
сетевой трансформатор и ставились уже простые 6-ти вольтовые
лампы .
Небольшая
реставрация радиоприемника.
Главные
проблемы состояли в том , что какая-то "добрая" душа
покрасила весь корпус лаком с помощью облезающей кисточки
волоски от которой были видны везде, у аппарата была порвана
и требовала замены радиоткань, плюс все было сильно
запачкано и загажено .

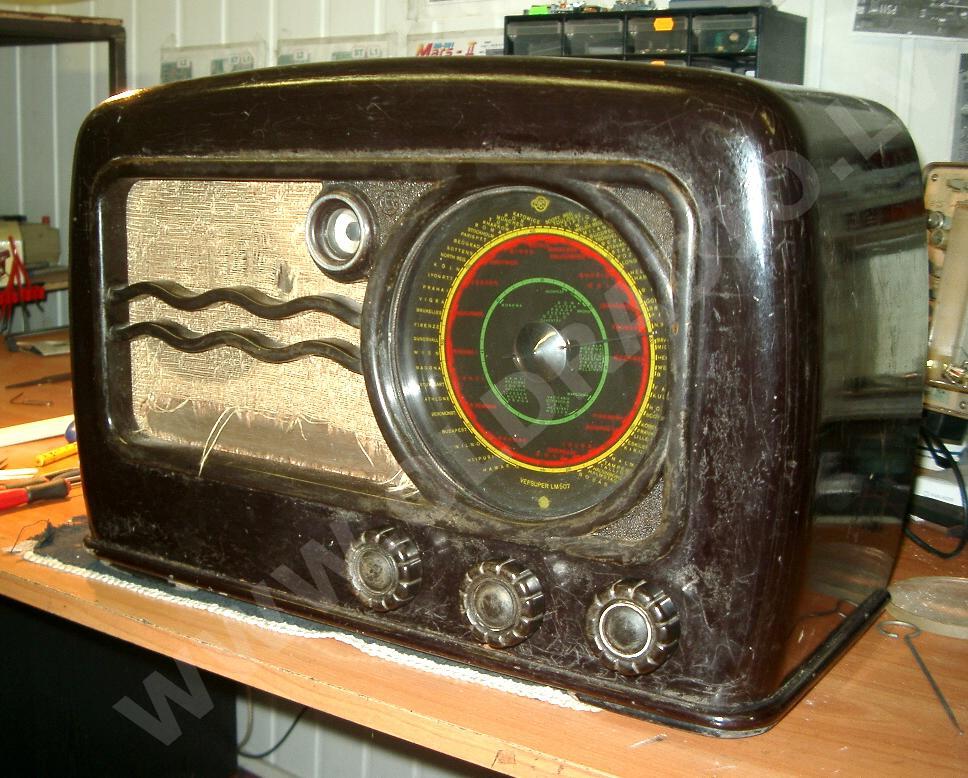

Корпус радиоприемника. |

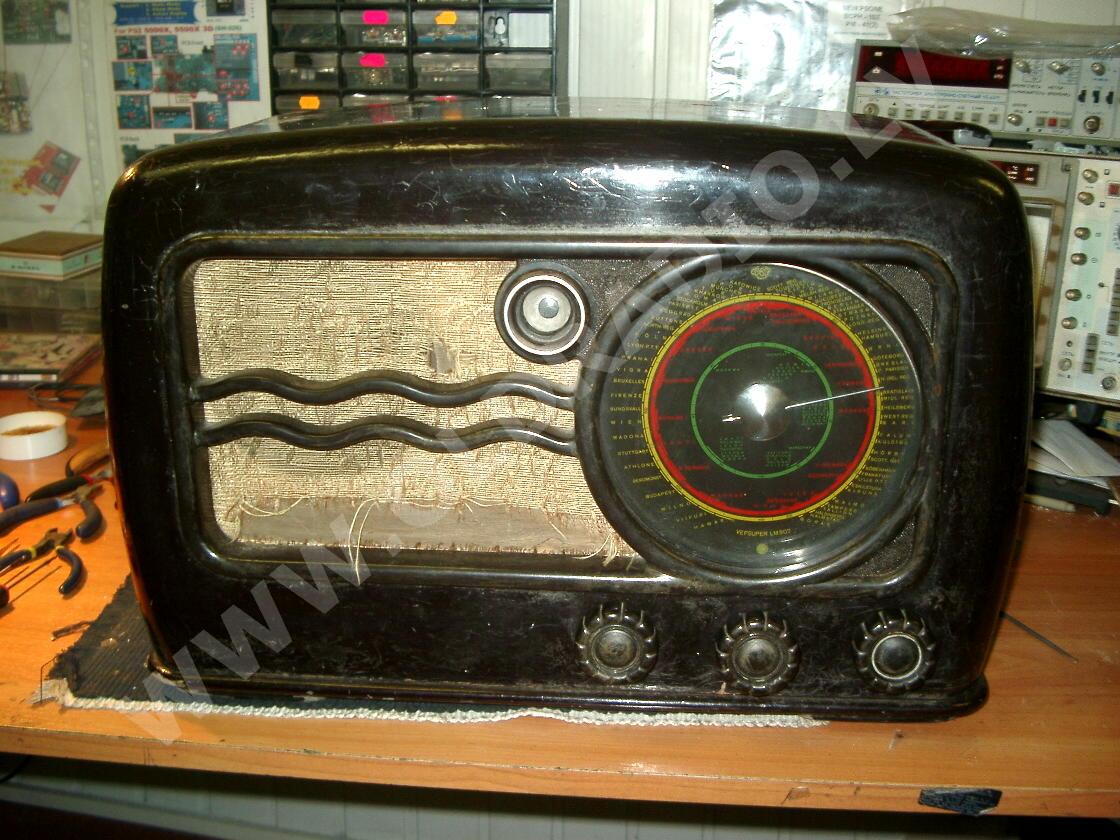

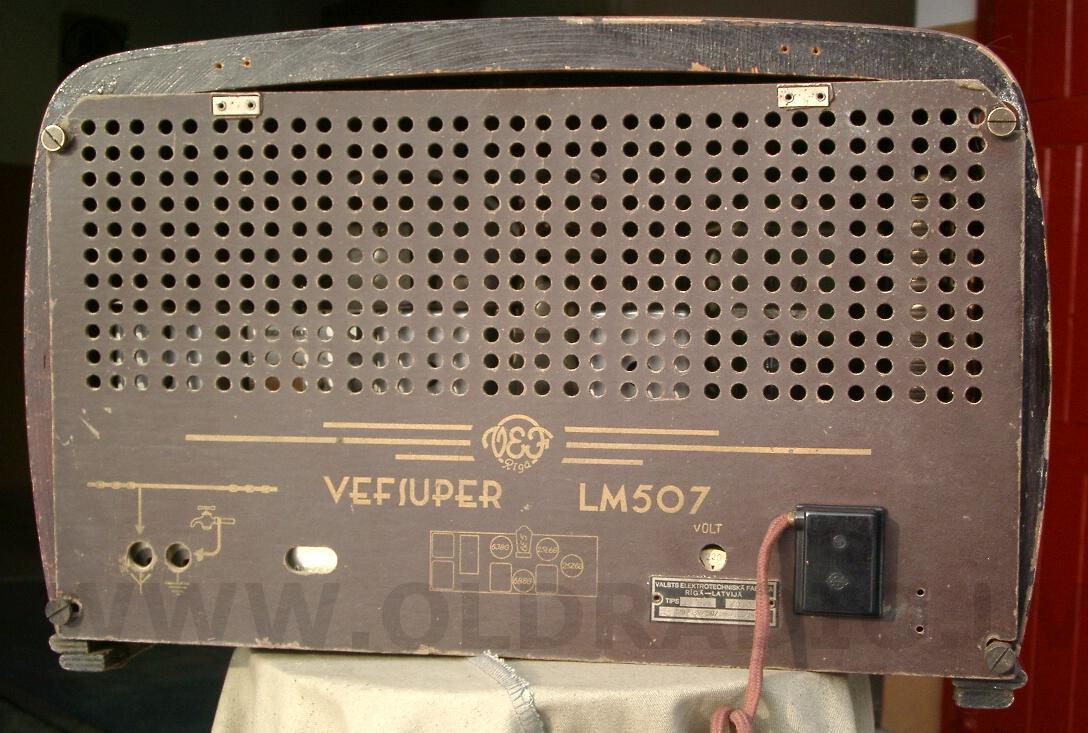

Такой вид у
корпуса был после покупки.
|
Мне очень
жалко было тратиться на покраску , плюс после покраски
он уже будет иметь несколько другой вид . Решив , что хуже
уже не сделаю , а покрасить всегда смогу , я пошел магазин
автокрасок и купил хорошую восстановительную полировку
содержащую в себе абразив. Идея состояла в том , чтобы
попытаться удалить или отполировать верхний слой лака .
Где-то в течении 5 часов я вручную с помощью тряпочки мучал
корпус радиоприемника и в итоге добился желаемого результата
, но правда в одном месте все-таки протер почти до
грунта - это не сильно заметно , если специально не
всматриваться , но факт есть факт . Перфектно был
отполирован передок корпуса , но , после протерки краски до
грунта, боковые стенки и верх я уже так не мучал , а довел
только до удовлетворительного состояния.
Полировка корпуса радиоприемника. |
 |
 |
Сам

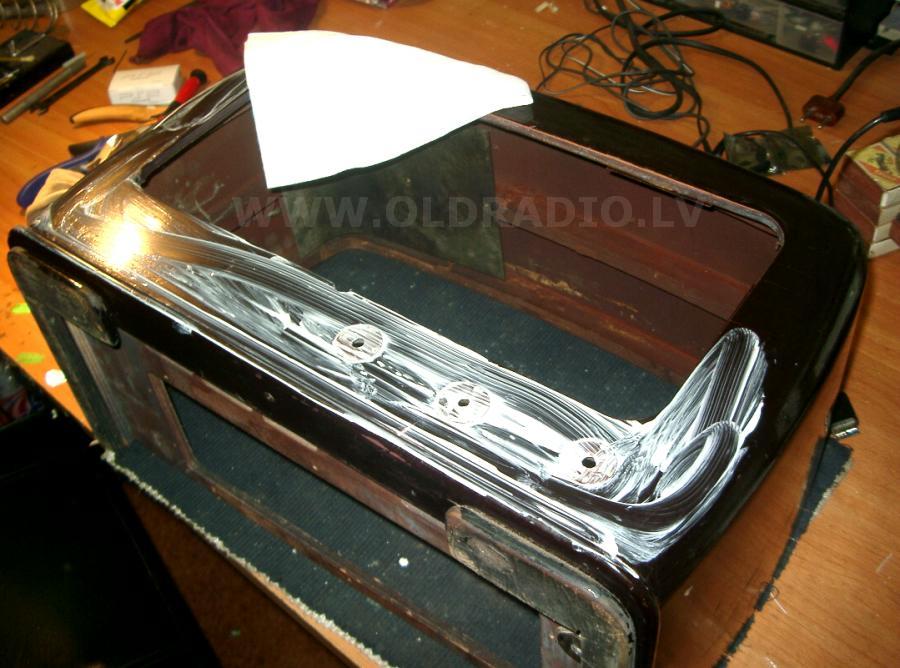

процесс полировки |

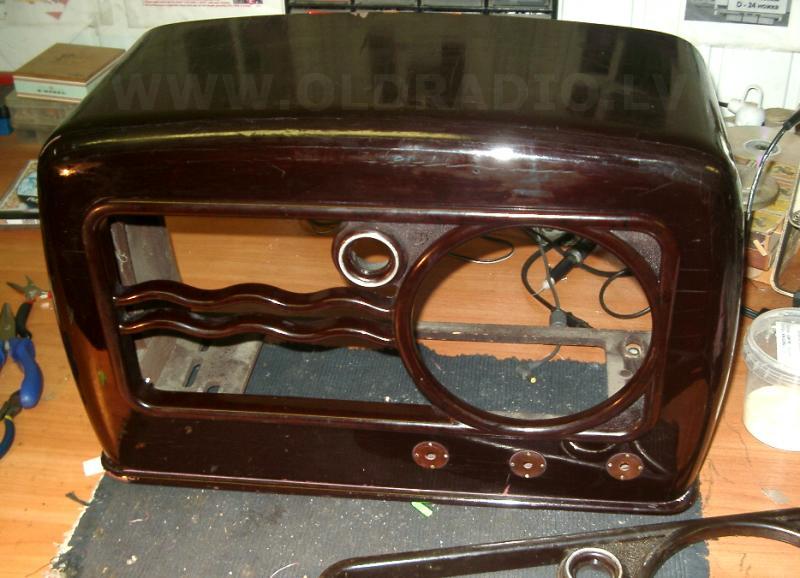

Итог полировки |
|
Бакелитовая
передняя решетка была взята с донорского
MD/40 ,
т.к. оригинальную пришлось бы очень долго из-за ее формы
отчищать от лака . Следующая проблема состояла в подборе
радиоткани - проблема в общем-то серьезная . В итоге взял
ткань с одного донорского аппарата , пришлось ее смухлевать
из двух кусков для нужного размера и на ткани были не
большие желтые пятна от клея , но в итоге это все
получилось практически незаметным
и лучше , чем было до этого .
Радиоткань и ее замена. |
 |
 |
Состояние

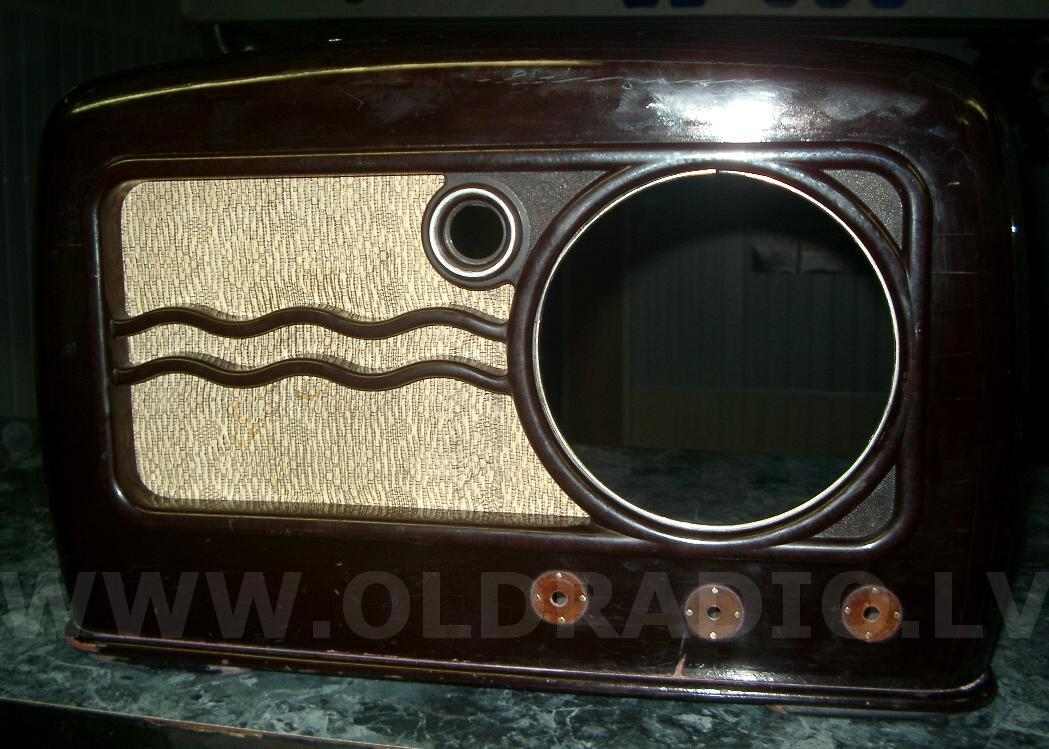

старой радиоткани |
Новая
радиоткань |
|
В общем-то с
корпусом было все сделано и осталось привести в порядок
только шасси, которое было в очень хорошем состоянии и его
нужно было только немножко почистить , смазать и заменить
несколько проводов на которых сгнил и рассыпался
изоляционный слой , подобрать оригнальные лампочки для
подсветки шкалы и переключить их запитку в оригинальное
местоположением ( на нижнем левом фото видны два белых
проводочка, которые были самодельно установлены
бывшими хозяевами для лампочек с другим вольтажем работы ).

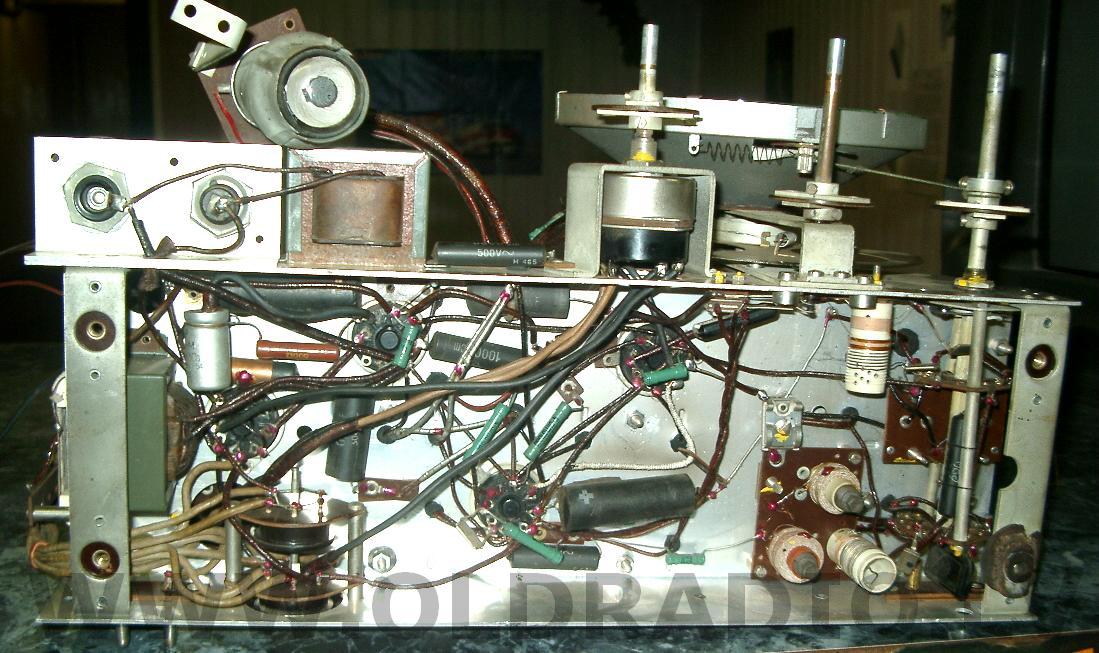

Шасси радиоприемника. |
 |
 |

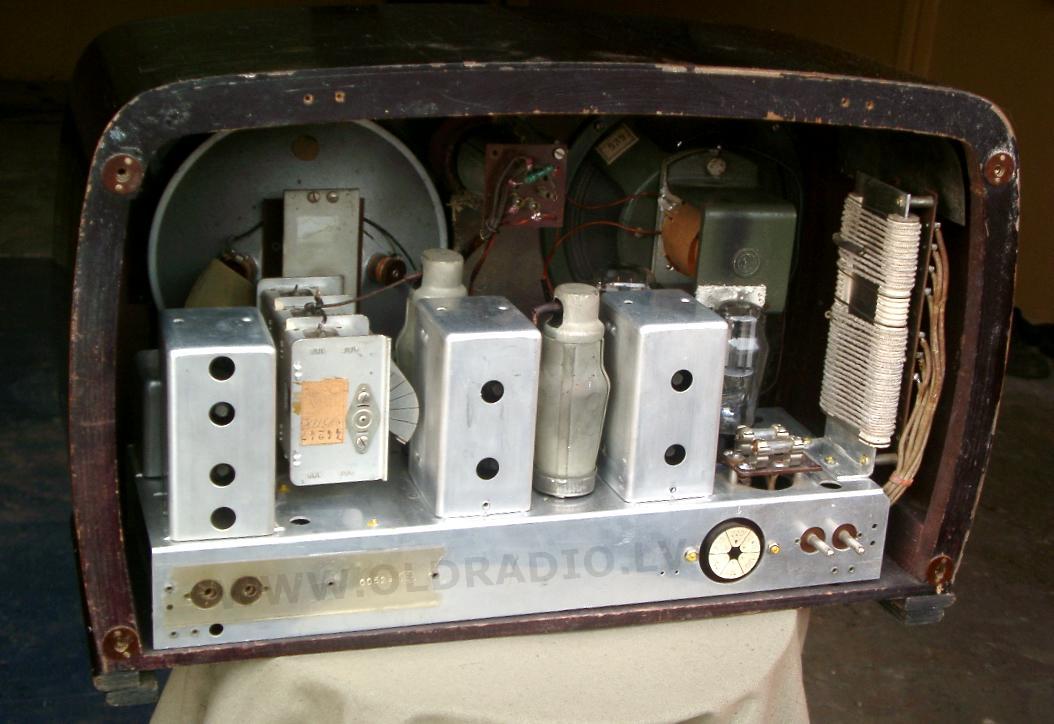

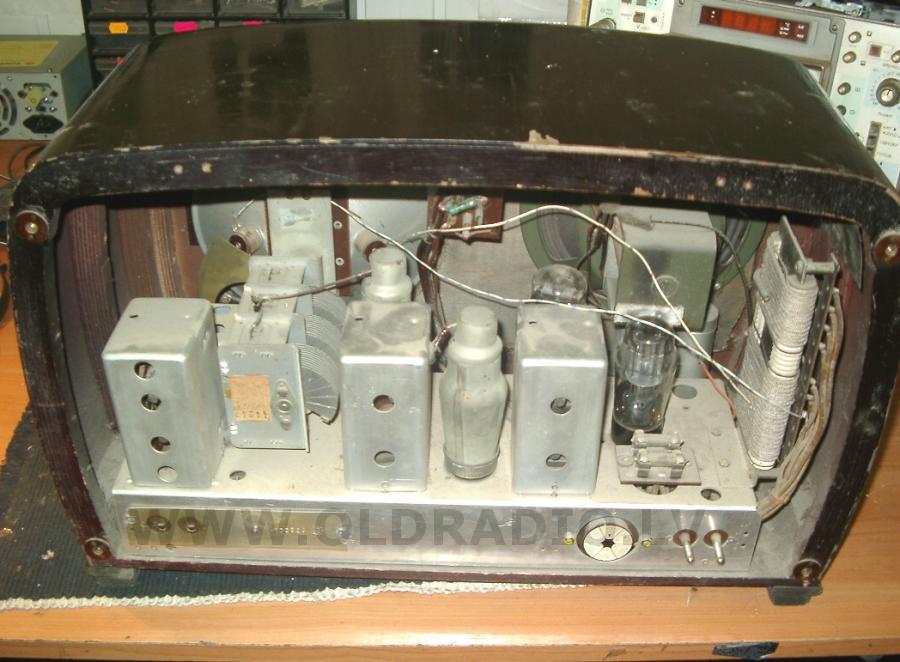

Такой
выглядело шасси после покупки |
Такой
выглядело шасси после чистки |
|
Некоторые интересные конструктивные решения этого аппарат .
Здесь очень хотелось бы
рассказать о некоторых особенностях конструкции
LM507-го , которые связаны с
обеспечением безопасности использования данного аппарата
на шасси которого подается высокое напряжение. Во-первых ,
это очень хитрое строение осей трех ручек настроек , каждая
из которых представляет из себя оригинально сделаную
переходник-насадку на основную ось -
две металлических оси соединены между собой
запрессовкой через гетинаксовый "пятак" и из-за чего
между ними отсутствует электрическая проводимость.
Даже тогда , когда с аппарата слетит декоративная
ручка-ромашка , то током по пальцам не получишь !!!
Следущий нюанс состоит в том , что винты , которые
удерживают шасси в корпусе и шляпками головок
выступают снизу корпуса , тоже не имеют электрической связи
с шасси , т.к. вкручиваются в втулки с резьбой , которые
также впрессованы в диэлектрический материал .

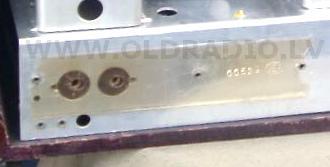

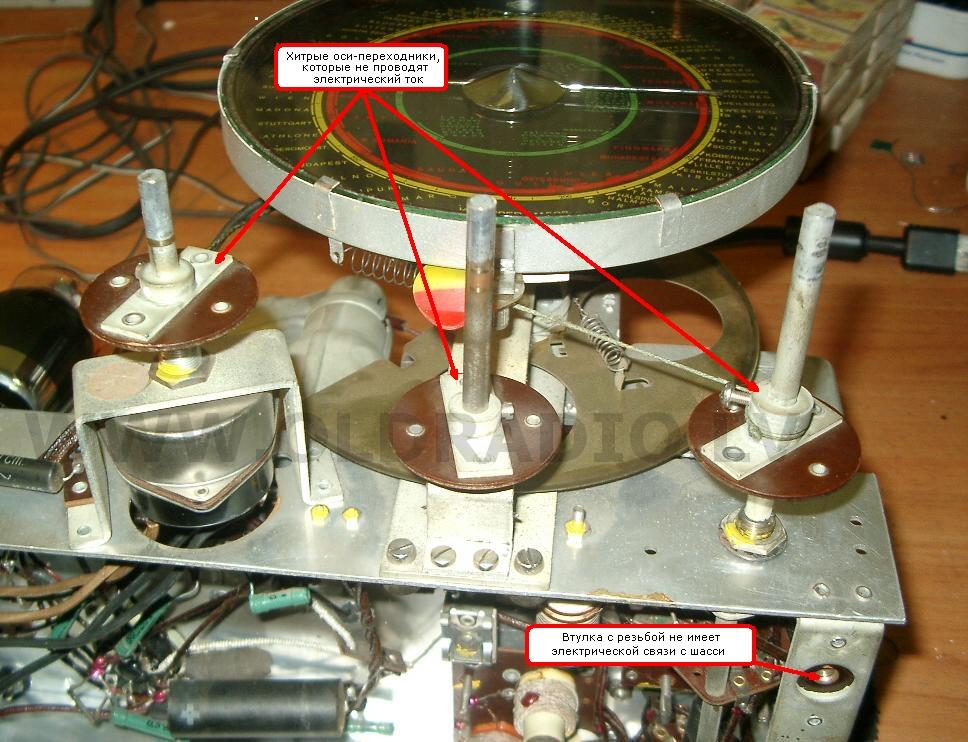

Хитрые оси-переходники |
Нажать на фото для
увеличения
|
Последняя
интересная , на мой взгляд , вещь - это диэлектрическая
накладка в районе гнезд подключения земли и антенны ,
которая обеспечивает дополнительную защиту от поражения
электрическим током .
Накладка на гнезда |
извините , пока только фото такого маленького
размера
|
Спасибо ,
если у Вас хватило сил и интереса дочитать все до конца !!! |
