Коллекция радиоприемников " Старого радио ".

В прошедшем 2008 году "Старому радио" удалось приобрести  несколько  первых моделей вэфовских радиоприемников производившихся в 1932-1934 годах. По мере сил, возможностей и  свободного времени мы будем потихоньку выкладывать информацию по этим аппарат на нашем сайте.

"VEF SUPER 4MD34" - данная модель фактически является самым первым вэфовским супергетеродинным радиоприемником, который выпускался с 1933 по 1934 год, работал на пяти радиолампах: 6A7,E446, E444, E463, 1561 и был способен вести прием на длинных, средних и 2-х коротковолновых диапазонах. Сам по себе аппарат очень интересен, как по внешнему виду, так и по своему внутреннему устройству . Корпус аппарата деревянный  выполненный в т.н. стиле "tombston", решетка перед громкоговорителем выпилена в виде некоего орнамента - ВЭФ постоянно использовал этот достаточно простой, но очень эффективный метод украшения своих радиоприемников. На передней панели аппарата имеются три ручки управления , где левая верхняя регулирует громкость , нижняя переключает диапазоны, а с помощью ручки находящейся справа производится настройка на радиостанции. Шкала вертикальная вращающаяся с подсветкой выполнена в виде цилиндра на четыре стороны которого нанесены надписи и деления соответствующие определенному диапазону, с помощью ручки переключения диапазонов происходит поворот цилиндра-шкалы нужной стороной к смотровому окошку на лицевой панели радиоприемника , а уже потом с помощью ручки настройки можно было двигать стрелку по шкале вверх-вниз и настраиваться на нужные станции. Подобное устройство шкалы было использовано, практически один к одному, но через двадцать лет и уже в Советское время на радиоприемнике "Рига-10" производства завода "Радиотехника" - даже в расположении смотрового окошка шкалы , ручек настроек и в форме декоративной накладки имеется какое-то отдаленное сходство между этими аппаратами. В "VEF SUPER 4MD34" применено металлическое шасси, поддон шасси для уменьшения взаимных наводок между разными частями радиоприемника разделен с помощью металлических перегородок на три отдельных отсека. Сзади на боковой стенке шасси расположен тумблер включения радиоприемника , гнезда для подключения антенны и заземления , плюс переключатель сети переменного тока 220/110 вольт. Двадцатисантиметровый громкоговоритель радиоприемника закреплен над шасси с внутренней стороны лицевой панели





Доставшийся нам экземпляр "VEF SUPER 4MD34" очень неплохо сохранился для своего почтенного возраста и места предыдущего хранения, сырой и не отапливаемой дачной постройке. Корпус целый, шпон требует переклейки только на двух самых нижних ножках, одна ручка точно неоригинальная, с двумя другими ручками пока неясно. На самом шасси заменен только кенотрон на советский 5Ц4С, а весь остальной монтаж, конечно кроме емкостей, находится в первозданном состоянии. В данный момент радиоприемник представляет из себя кладбище тараканов, которые жили, гадили и умирали там тысячами в течении нескольких  десятилетий :-) ! В планах конечно все это привести в порядок, по мере возможностей, сил и свободного времени.



Вернуться обратно в меню коллекции

Любое копирование материалов и размещения без согласования  запрещено.

                                                                     Мои координаты для связи :

Тел.: +371-29253179  ,   ICQ : 302618898    Skype :  Lomalkin   ,       E-mail:  radio@chipi.ru


___________________________________   Cпонсор хостинга  ______________________________
Наш добрый спонсор :-)

Фото  " VEFSUPER 4MD34 "

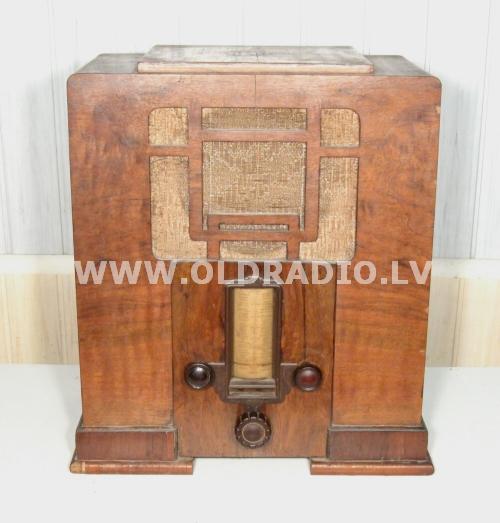

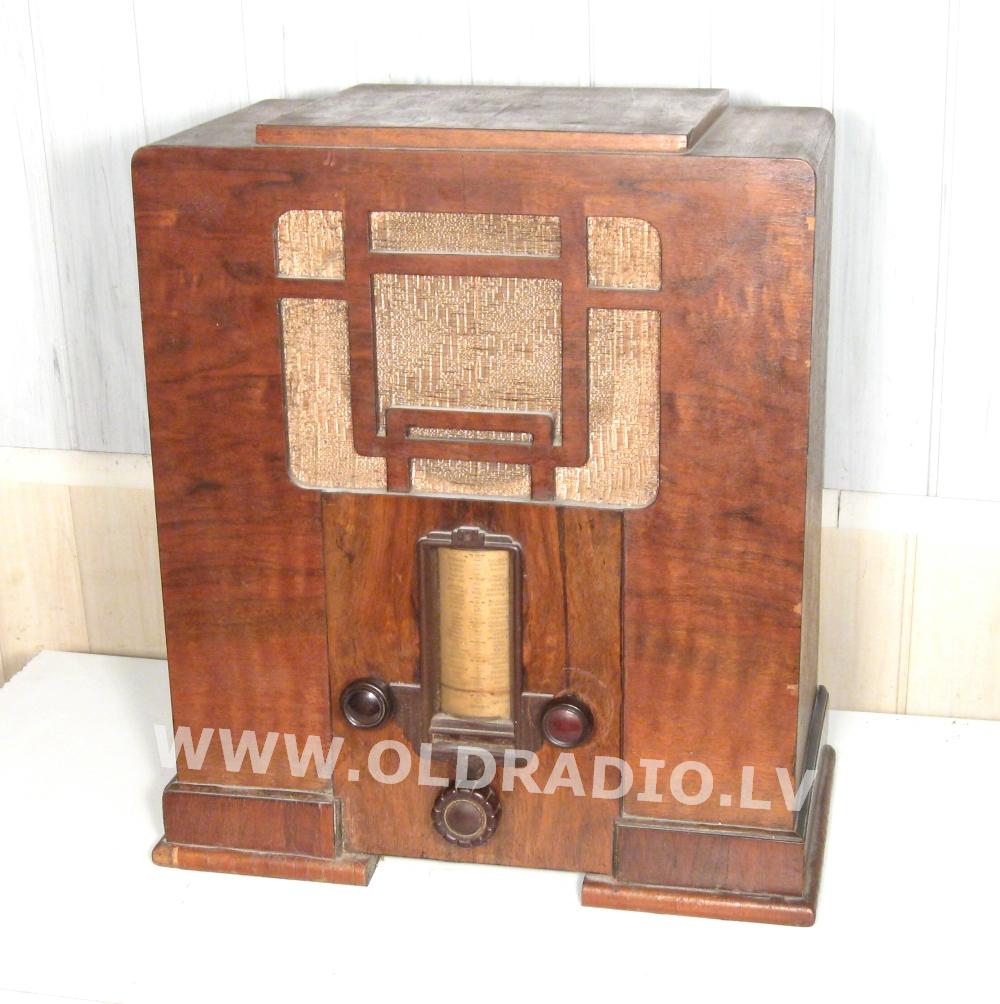

 Вид спереди

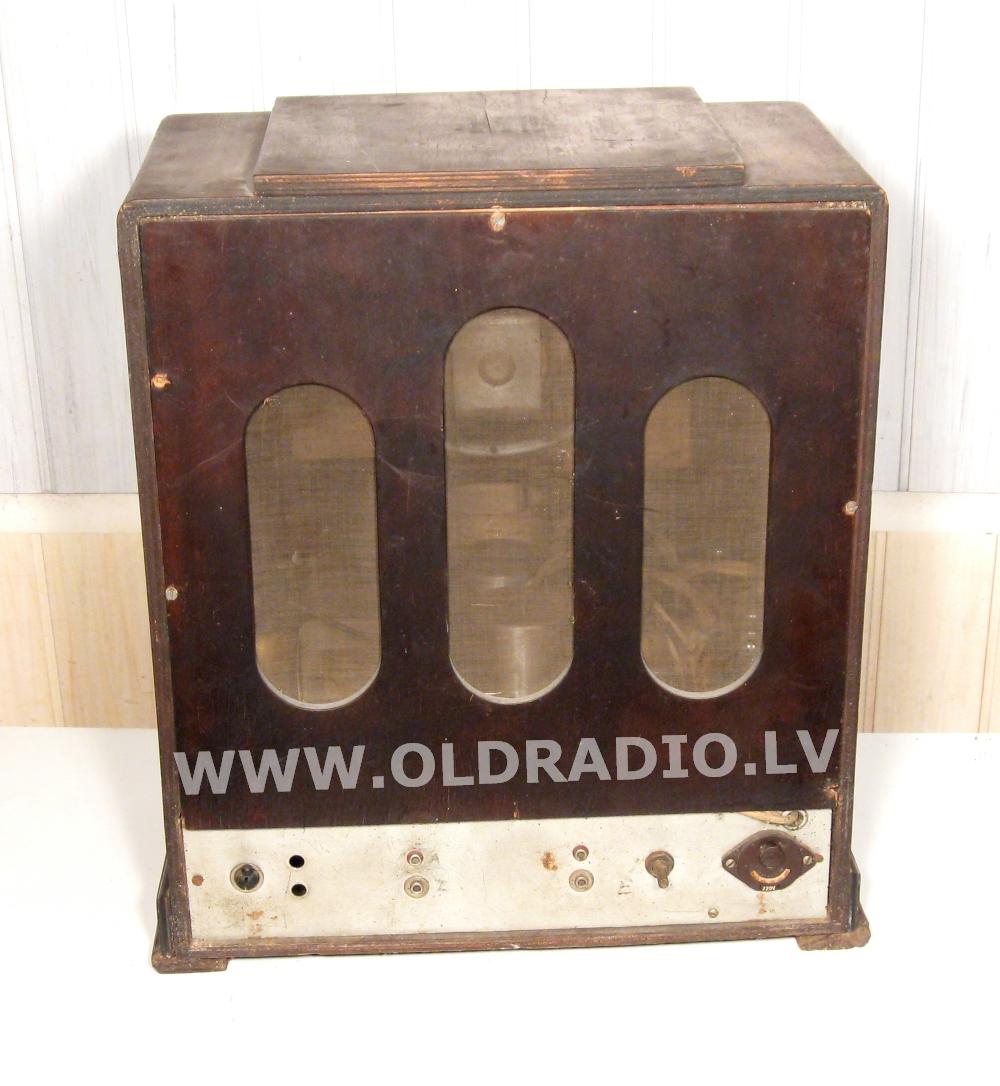

Вид сзади 1

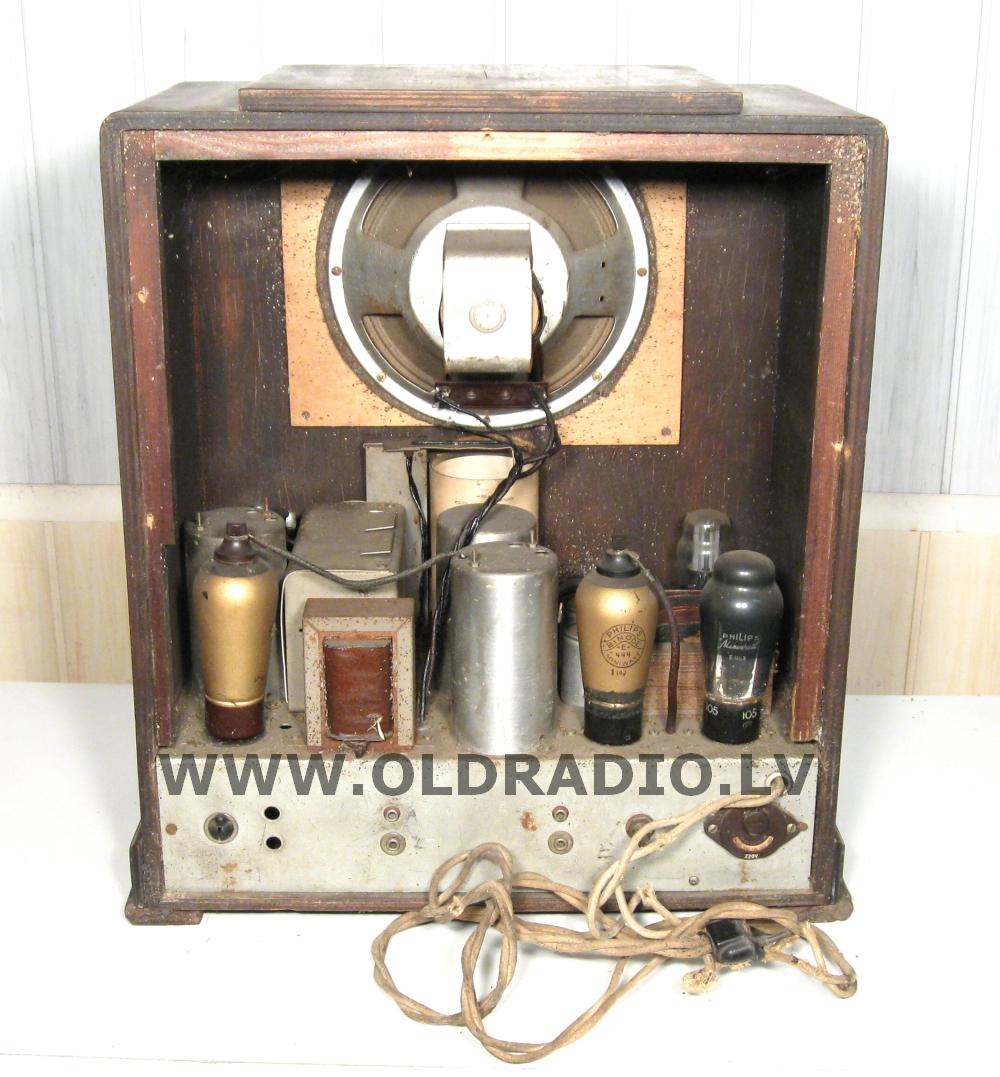

 Вид сзади 2

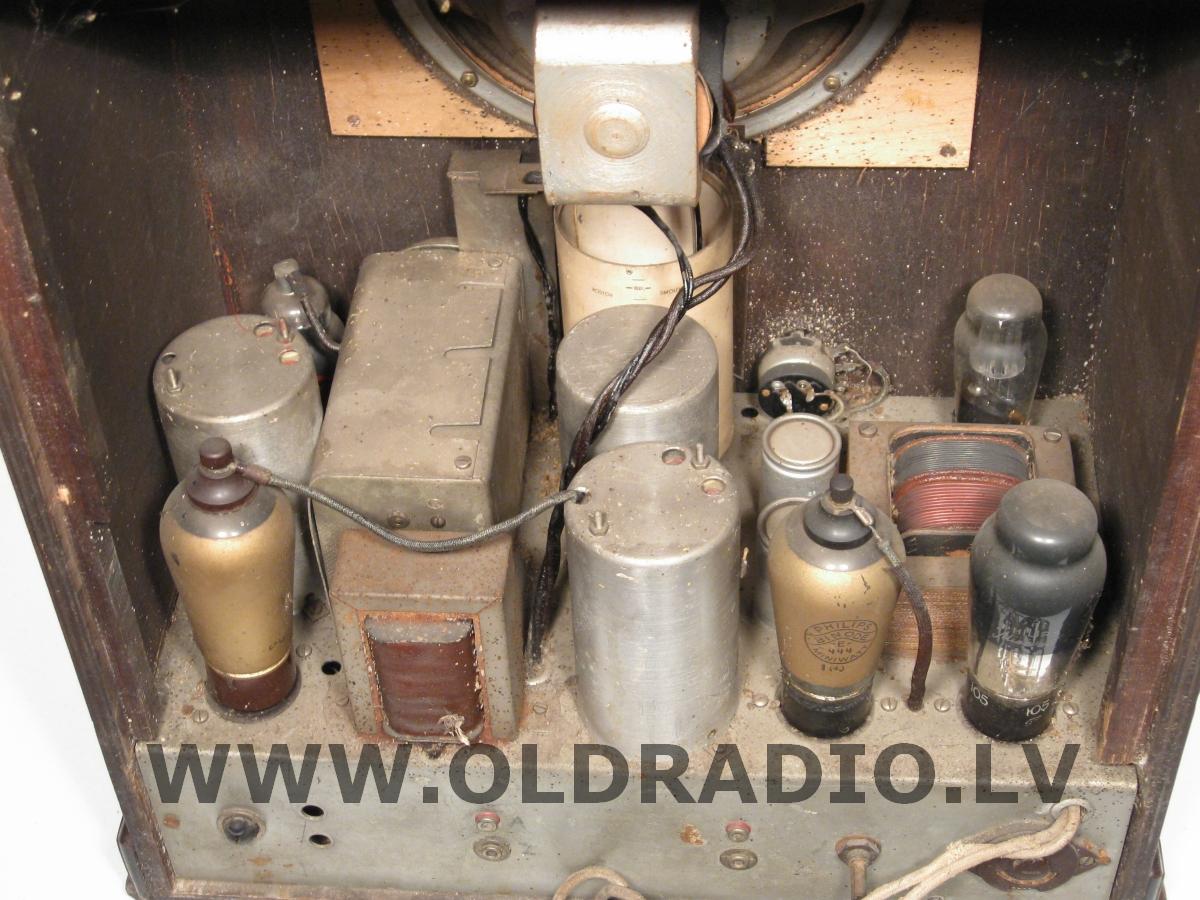

 Вид на  шасси

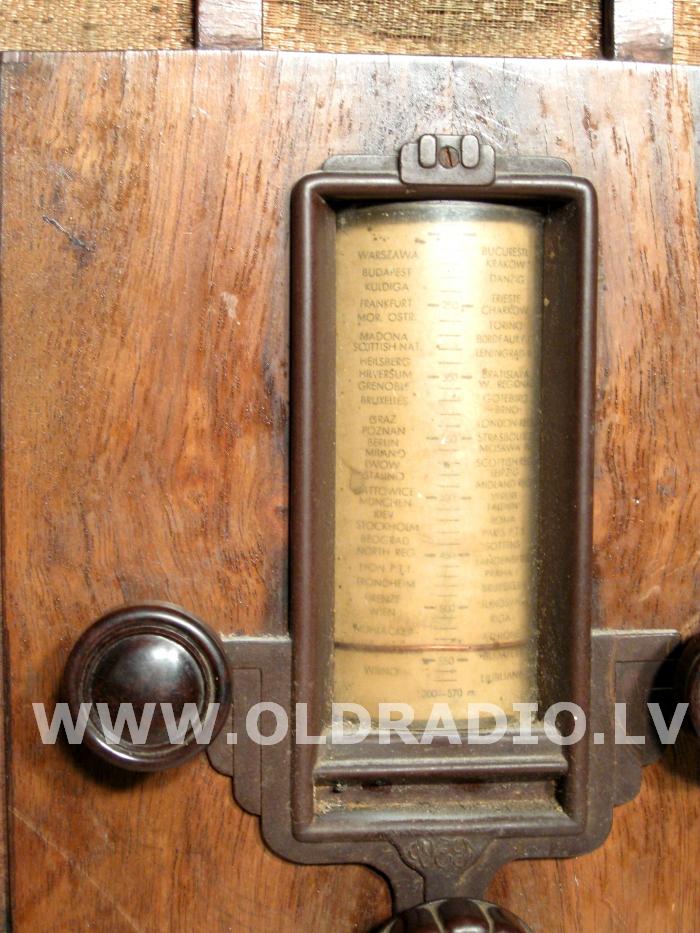

 Шкала
